Come aggiungere un sistema di pompa di calore nei progetti (Beta)

Questo articolo spiega come aggiungere una pompa di calore al tuo design di sistema in OpenSolar.

Aggiungendo il componente e modellando i suoi bisogni energetici, puoi prevedere il suo consumo di elettricità e mostrare ai clienti i nuovi costi di riscaldamento confrontati con il loro sistema di riscaldamento esistente.

Inserire i dati della pompa di calore nel campo Heat Input

Il campo Heat Input nella scheda Energy è dove puoi specificare la dimensione e il tipo di pompa di calore adatta per la proprietà del tuo cliente.

Prerequisito:
Per completare i campi Heat Input la pompa di calore più appropriata per la proprietà del tuo cliente deve prima essere dimensionata.

Disclaimer:
OpenSolar non è uno strumento di progettazione di pompe di calore conforme alla normativa. Per vendere pompe di calore in alcuni paesi devi prima completare una valutazione e progettazione conforme di pompa di calore. Nel Regno Unito strumenti conformi sono disponibili gratuitamente da MCS e altri fornitori.

La sezione Heat di OpenSolar è progettata per permettere che design solari sensibili a pompe di calore siano generati, così come la vendita di sistemi di pompe di calore appropriatamente dimensionati (in accordo con la regolamentazione locale) tramite la piattaforma.

A. Selezionare la modalità di inserimento calore:

• Apri il tuo Progetto desiderato in OpenSolar.

• Naviga alla scheda Energy.

• Scorri fino alla sezione Heat.

• Seleziona il metodo di inserimento preferito: Inserimento Manuale, o Caricamento JSON.

Inserimento Manuale (Raccomandato):
Inserimento Manuale richiede inserimento manuale delle caratteristiche di pompa di calore progettate standard dell’industria.

Questa modalità è compatibile con qualsiasi software di progettazione di pompe di calore che produca la domanda annuale di energia della pompa di calore (Consumo Totale Annuale di Energia).

Nel back end, OpenSolar genera un profilo di riscaldamento ora per ora predefinito basato su dove l’Organizzazione è localizzata.

Questa è la modalità raccomandata per la maggior parte dei Professionisti Solari che vogliono progettare progetti solari sensibili alle pompe di calore o iniziare a vendere pompe di calore come parte del loro progetto solare.

Inserimento Manuale è solo adatto per pompe di calore che operano in modalità solo riscaldamento.

Inserimento Manuale non è adatto per pompe di calore progettate per operare in raffreddamento o in raffreddamento e riscaldamento.

Caricamento JSON (Avanzato):
Caricamento JSON permette a progettisti avanzati di pompe di calore che hanno generato il loro proprio profilo di domanda di riscaldamento ora per ora per la proprietà di caricare il profilo energetico specifico annuale della pompa di calore, così come la pompa di calore specifica – completa di tutti i suoi parametri di progettazione – da caricare direttamente al Progetto.

Questa modalità è ideale per opzioni integrate macchina a macchina.

Richiede software su misura di simulazione degli edifici e modellazione dinamica del calore per generare e produrre la struttura JSON.

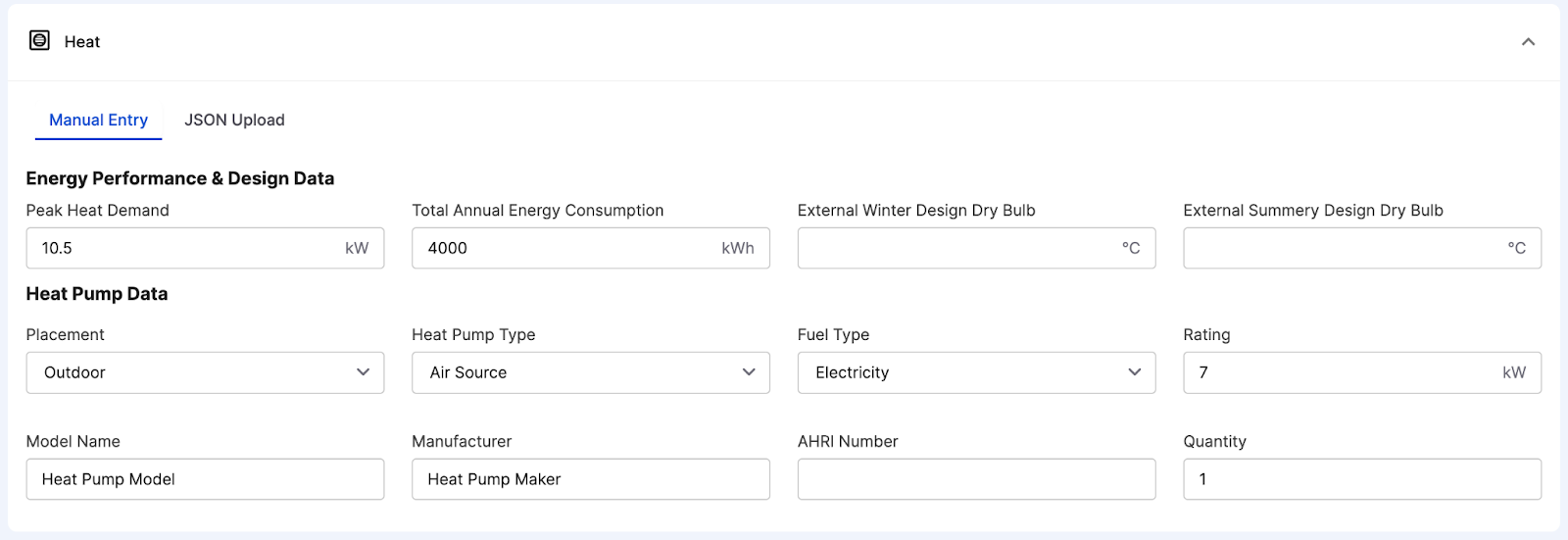

B. Inserire i Dati di Prestazione Energetica & Progettazione

Questi dati sono usati per permettere il modellamento del profilo di domanda elettrica da una Pompa di Calore e il dimensionamento del solare.

Nota: Queste Informazioni possono essere trovate in qualsiasi rapporto di progettazione di pompa di calore conforme che deve essere completato per la proprietà del tuo cliente prima.

• Inserisci la Domanda Massima di Calore in kW per la proprietà, basata sulle condizioni di progettazione per la regione.

• Inserisci il Consumo Totale Annuale di Energia per la pompa di calore in kWh. Questa è la domanda elettrica, piuttosto che l’output di calore. (Campo obbligatorio)

• Inserisci la Temperatura a Bulbo Secco di Progetto Invernale Esterna in °C. Questa è la temperatura di progetto usata per dimensionare la capacità di riscaldamento della pompa di calore.

• Inserisci la Temperatura a Bulbo Secco di Progetto Estiva Esterna in °C. Questa è la temperatura di progetto usata per dimensionare la capacità di raffreddamento della pompa di calore.

C. Inserire i Dati della Pompa di Calore

Questi dati sono usati per permettere la vendita della pompa di calore progettata.

• Inserisci il Nome del Modello

• Inserisci il Produttore

• Inserisci il Numero AHRI o Numero MCS (dipendendo dalla regione). Dove applicabile, questi sono usati per cercare ulteriori dettagli del prodotto nella rispettiva banca dati delle caratteristiche del prodotto.

• Inserisci Quantità come 1.

La tua Pompa di Calore specificata sarà ora disponibile all’interno del Progetto.

Aggiungere il Componente Pompa di Calore al Design del Sistema

Per essere incluso nei calcoli e nella Proposta, dovrai aggiungere il componente Pompa di Calore del Progetto a uno o a tutti i tuoi Sistemi progettati nella scheda Design.

• Naviga a Design: Apri il tuo progetto e vai alla scheda Design.

• Seleziona Other Components: Nel pannello a sinistra, clicca sulla scheda Other components.

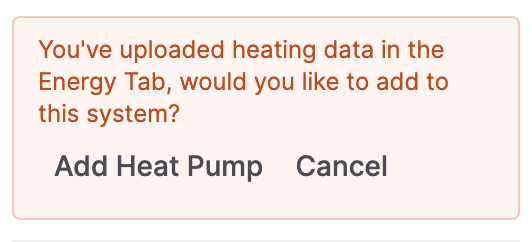

• Aggiungi il Componente Pompa di Calore cliccando su Add Heat Pump nella notifica.

Nel nuovo componente che è aggiunto alla sezione Other, seleziona il menu a tendina e Seleziona marca e modello della Pompa di Calore. Cerca nel database il modello specifico di pompa di calore che stai proponendo e aggiungilo al progetto.

Salva il Progetto e i design di Sistema premendo il pulsante Save.

Come i dati della Pompa di Calore sono usati

• Prendere il Consumo Totale Annuale di Energia × profilo di riscaldamento per quel paese per generare un profilo 8760.

• Questo è poi aggiunto al consumo esistente del sito (se una nuova pompa di calore) per generare una nuova curva di consumo totale. Questo può poi essere usato dai Professionisti per modellare il loro solare e abbinare la generazione totale del sito con la domanda totale del sito, se quella è la loro strategia di dimensionamento solare.

Come usiamo i dati HP nella Proposta

• I costi risultanti prima e dopo il funzionamento devono essere trasferiti e visibili in Classic e Sales Machine Proposal.

• In Sales Machine Proposal, l’esclusione del gas sarà anche inclusa per mostrare il cambiamento dello stile di vita.

• In Sales Machine Proposal, the exclusion of gas will also be included to show the lifestyle change

Questo fa parte di Sales Machine. Sales Machine è attualmente in versione beta chiusa. Se desideri registrarti per l'accesso anticipato al nostro strumento di proposta di nuova generazione, compila questo modulo: https://cne2p.share.hsforms.com/2D1FKEP5SQeS1MgOHioN-Ng
