Sommario:
La modalità di progettazione 3D di OpenSolar offre capacità di simulazione avanzate tracciando i raggi di ogni modulo solare e modellando le prestazioni dell'inverter a livello di MPPT. Sebbene ciò garantisca una maggiore precisione di modellazione, introduce anche una complessità computazionale, in particolare per grandi progetti commerciali.
Per le migliori prestazioni e stabilità, consigliamo di mantenere i progetti di sistema 3D sotto i 500 kW.
Perché il limite di dimensione di progettazione di 500 kW?
Quando si progetta in 3D:
Il raytracing viene eseguito per ogni modulo nel layout.
Le prestazioni di inverter e MPPT vengono simulate indipendentemente in base alle configurazioni delle stringhe.
Queste funzionalità forniscono informazioni più dettagliate rispetto al software solare convenzionale, ma aumentano anche significativamente il carico computazionale.
Progetti superiori a 500 kW sono tecnicamente possibili, ma gli utenti potrebbero incontrare:
Velocità di simulazione lente
Timeout di calcolo
Errori durante il salvataggio o il rendering
Progettare progetti oltre 500 kW
Gli utenti hanno modellato con successo sistemi fino a 5 MW riducendo la complessità della simulazione. Segui queste strategie per i migliori risultati:
Consigli di configurazione raccomandati
Limitare le opzioni di progettazione
Mantieni il numero di opzioni di progettazione del sistema a 2.
Limitare le opzioni di pagamento
Usa un massimo di 6 opzioni di pagamento totali in tutti i progetti di sistema.

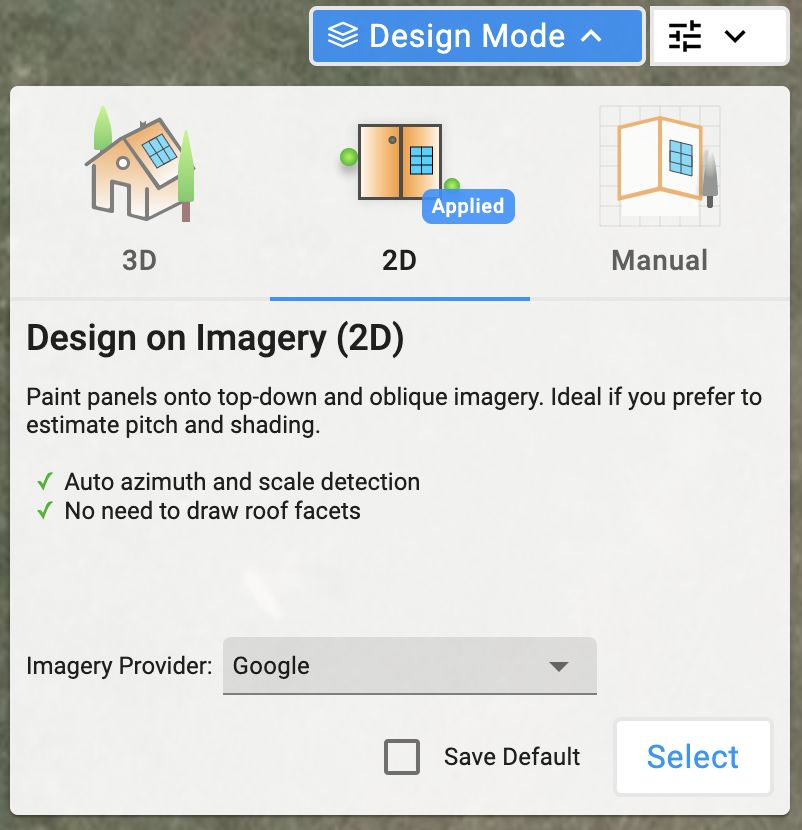

Usare la modalità di progettazione 2D
I progetti 2D non eseguono il raytracing, riducendo drasticamente il carico di calcolo.
Evitare la modellazione dettagliata dell'inverter (se applicabile)

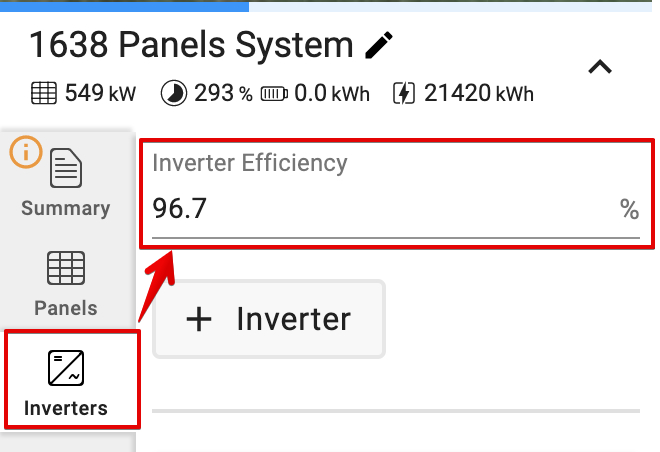

Per gli inverter stringa, evita di assegnare configurazioni di stringa; specifica invece direttamente l’efficienza dell'inverter.
Questo non si applica ai microinverter—questi devono ancora essere assegnati, poiché i pannelli non collegati in stringa usano di default i microinverter.

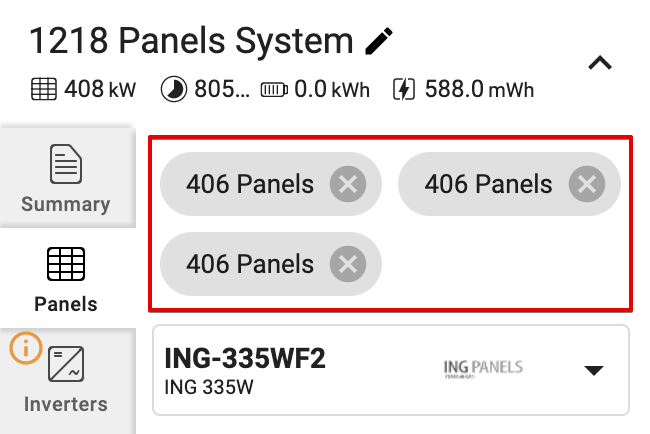

Ridurre i gruppi di pannelli
Meno gruppi di pannelli = rendering e calcoli più veloci.

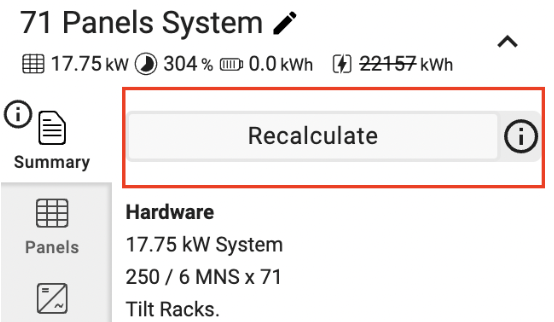

Usare il pulsante Ricalcola (per progetti 3D)
Disponibile nella scheda Sommario per grandi progetti 3D (≥50 pannelli, motore SAM).
Compare dopo ogni modifica effettuata nella vista 3D con tipo mappa “3D” o “Nessuno”.
Consigli per velocizzare i progetti commerciali
1. Usa “Riempi Rettangolo” per una creazione rapida dell’array
Popola rapidamente grandi aree con pannelli impostando:
Lunghezza (righe) e Larghezza (colonne)
Quindi clicca su “Riempi Rettangolo” per generare automaticamente il layout
2. Personalizza le impostazioni del gruppo di pannelli
Clicca su un gruppo di pannelli per configurare le impostazioni nella barra laterale sinistra:
| Impostazione | Descrizione |
|---|---|
| Spaziatura Y/X | Spazio tra le righe e le colonne di pannelli (in metri) |
| Distanza libera | Altezza dal pannello al tetto o al terreno |
| Orientamento | Orientamento verticale o orizzontale |
| Elevazione automatica | Allineamento automatico alla superficie del tetto/terreno se attivato; controllo manuale dell’altezza se disattivato |
| Moduli per riga | Imposta quanti moduli per riga |
| Offset | Sposta i moduli nelle righe alternate per un layout sfalsato |
Cablatura manuale rapida (solo basata su righe)
Per cablare manualmente i moduli più velocemente:
Clicca sul primo pannello di una riga
Poi clicca sull’ultimo pannello della stessa riga
Tutti i moduli tra i due clic saranno cablati automaticamente
Nota: Questa scorciatoia funziona solo orizzontalmente (per righe), non per colonne.
