Cartes thermiques sur OpenSolar

OpenSolar vous permet de voir en un coup d'œil les parties d’un site qui sont les meilleures ou les plus pénalisantes pour l’exploitation de l’énergie solaire. Nul besoin de définir au préalable les pans de la toiture. Il vous suffit de cliquer pour voir la quantité d’ensoleillement par m² du bâtiment !

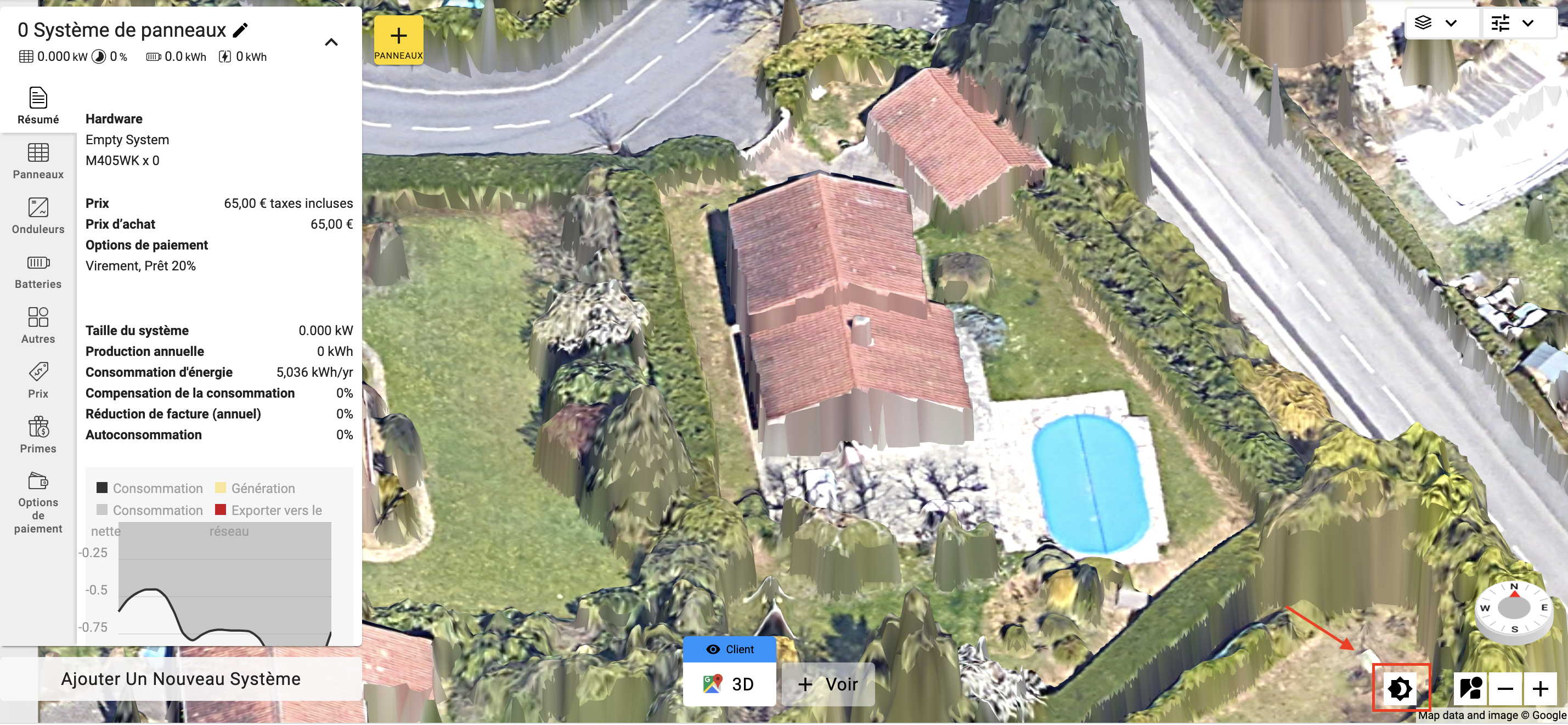

Pour utiliser la fonction Carte thermique d’OpenSolar, cliquez simplement sur l’icône d’ombrage en bas à droite de la page Conception chaque fois que vous concevez en 3D.

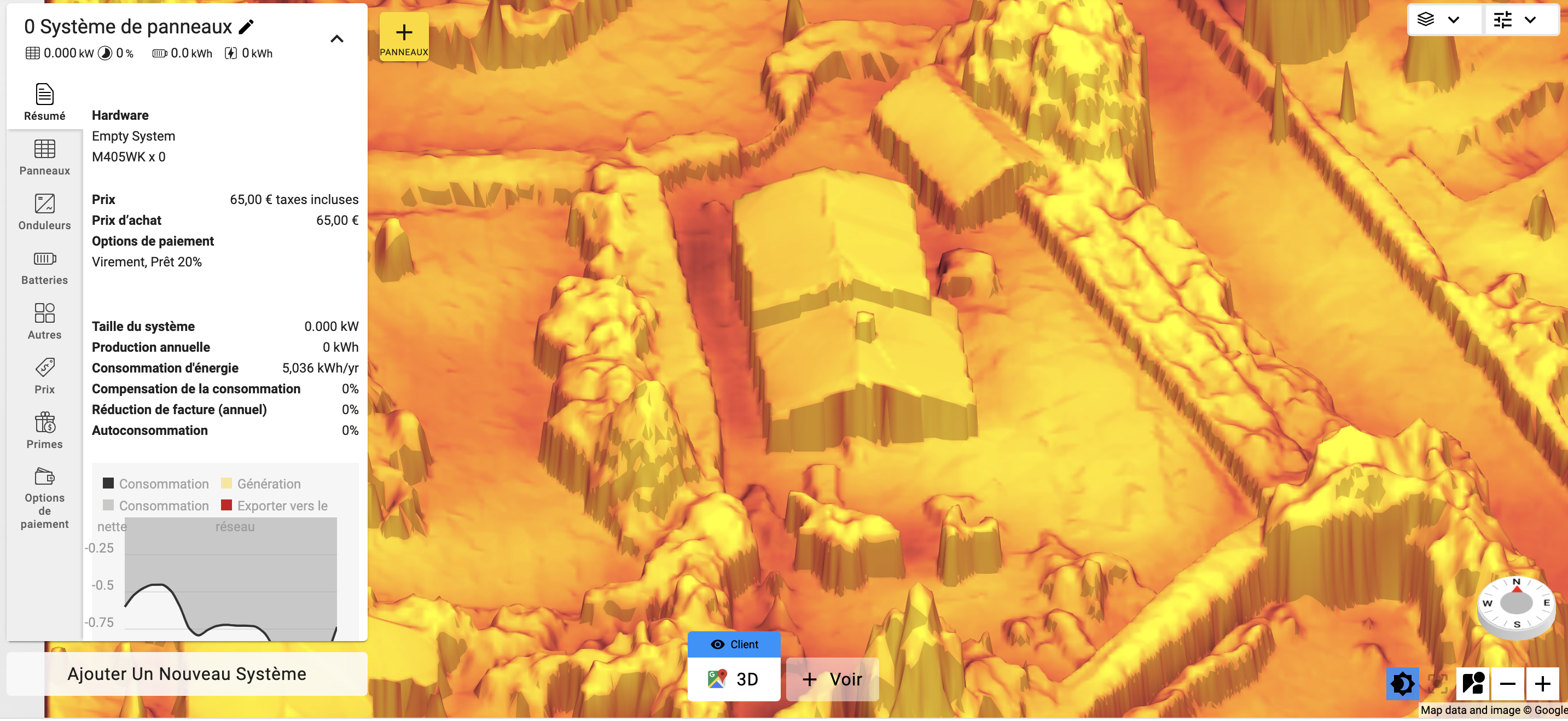

Après l’avoir fait, la coloration de la vue passera à un spectre jaune-rouge. Les zones jaunes les plus brillantes sont celles qui bénéficient du meilleur ensoleillement et produiront le plus d'énergie. Les zones rouges les plus sombres ont l’ensoleillement le plus faible. La carte thermique illustre non seulement l'ombrage direct de la carte 3D du site mais également la puissance pondérée du rayonnement solaire direct à différents moments de la journée.

Vous pouvez aller et venir entre la vue de la vraie vue couleur et la vue de la carte thermique en basculant alternativement sur « on » et « off » sur le bouton de la palette couleurs situé dans le coin inférieur droit. Les panneaux peuvent être placés dans les deux vues.

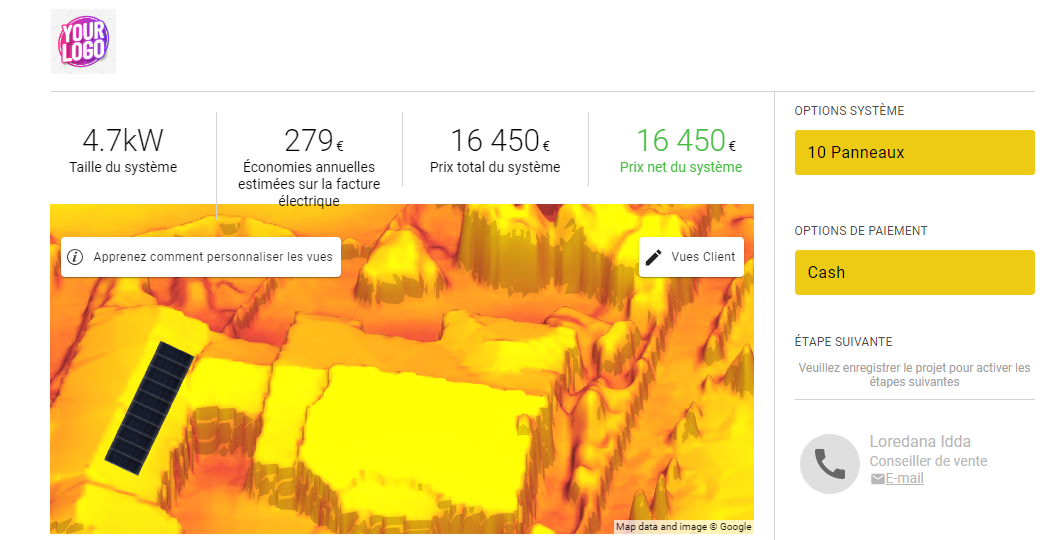

De plus, vous pouvez inclure la vue de la carte thermique dans votre proposition de contact client si vous voulez aider votre client à comprendre l'impact de l'ombrage sur la conception du système.
