Montage en série, Micro-onduleurs et Optimiseurs de puissance

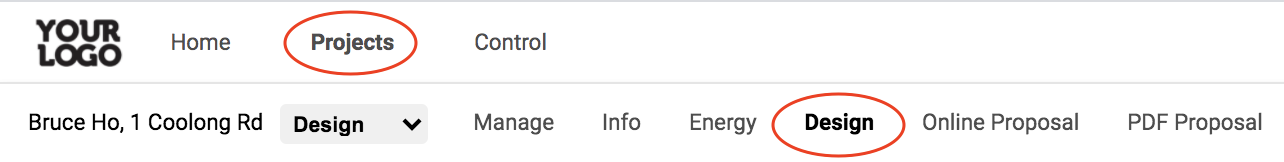

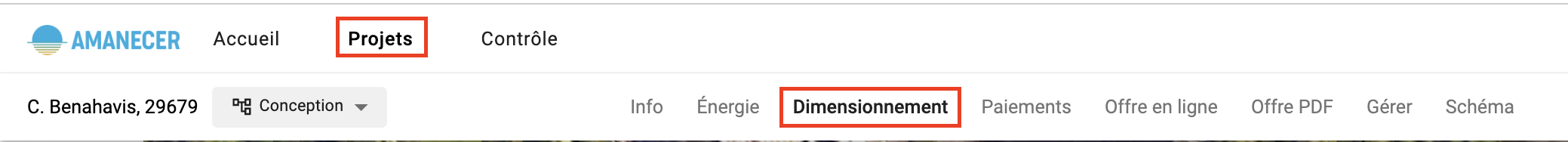

Cet article concerne la Zone Projet > onglet Conception de l’application.

Cet article couvrira divers aspects de conception d'OpenSolar, y compris la mise en série des onduleurs, micro-onduleurs et optimiseurs de puissance. Il abordera également chacun de ces aspects par rapport au logiciel de modélisation solaire utilisé pour calculer la puissance dans OpenSolar (PV Watts et System Advisor Model)

Onduleurs string

• Il existe deux modes : Manuel et Quickstring
• Le mode manuel est généralement la méthode privilégiée pour le montage en série car il vous donne un contrôle total sur la façon dont vous voulez que le système soit mis en série. Le système de modélisation de l’onduleur par défaut peut être modifié dans Contrôle > conception et matériel > marges de recul et paramètres de conception > modifier > Marges de recul et paramètres de conception.
• Pour QuickString, sélectionnez un onduleur dans la liste déroulante et sélectionnez QuickString. Après une seconde, le système sera en série pour vous.

Pour concevoir la mise en série, il suffit de cliquer sur +mise en série ou +MPPT puis de cliquer sur le premier panneau d’une ligne puis sur le dernier panneau pour les mettre en série.

Micro-onduleurs :

• Nous supposons actuellement que pour les micro-onduleurs, il y aura un micro-onduleur par panneau.

Les optimisateurs :

• Des optimiseurs sont ajoutés dans Contrôle > Conception et Matériel > Autres composants. Ce composant doit être créé selon le type prévu pour un « Optimiseur CC ».

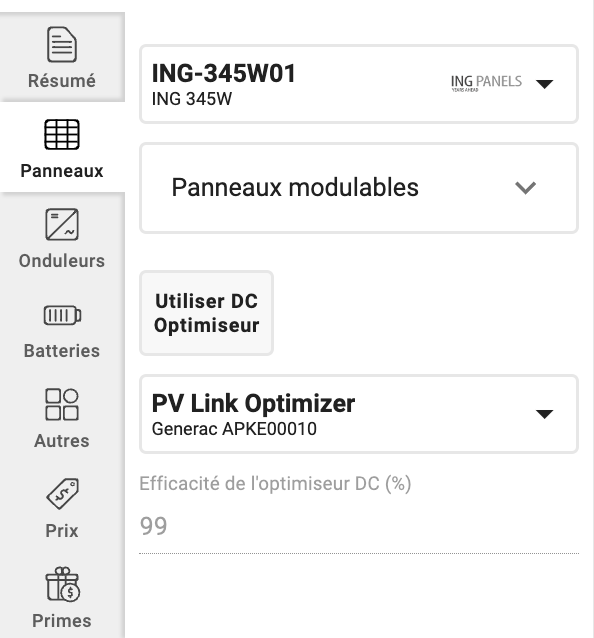

• Une fois que vous avez des optimiseurs dans votre liste de composants dans votre compte, vous pouvez cliquer sur le bouton « Utiliser l’optimiseur CC » dans la section panneaux de studio.

• Le nombre d’optimiseurs utilisés dans le système est déterminé par les panneaux utilisés et les contraintes de dimensionnement définies pour l’optimiseur.
• Nous pouvons déterminer automatiquement si le rapport entre le panneau et l'optimiseur doit être de 1:1 ou 2:1 etc. en fonction des spécifications des panneaux et de l'optimiseur (sur la base de la puissance, du courant et de la tension).

Effet des optimiseurs/micro-onduleurs utilisant des PVW

L’utilisation d’un micro-onduleur ou d’un optimiseur fera passer la perte liée à une non-concordance de 0 %

Il appliquera également un facteur d’atténuation d’ombrage (Shade mitigation factor ou SMF) de 33%. Ainsi, en cas d’application d’un ombrage, la perte en découlant sera ramenée à 33 %.

Effet des Optimiseurs/Micros utilisant le modèle System Advisor (SAM)

Cela modifiera les pertes par défaut :

Si un onduleur string était utilisé sans optimiseurs, les pertes seraient alors les suivantes :

Défaut de non-concordance du module = 2 %

Diodes et connexions = 0,5 %

Câblage CC = 2%

Lorsqu’un optimiseur est utilisé avec un onduleur string, le défaut de concordance du module passera à 0 %, le câblage CC à 1 % et le rendement de l'optimiseur sera utilisé.

Si un micro-onduleur est utilisé, le défaut de concordance du module passera à 0 % et le câblage CC à 0,1 %.

Pour les systèmes d’onduleur string ombragés (pas d’optimiseur), le SAM intégrera un ensemble de données validées pour rechercher quelle sortie sera basée sur les valeurs d’ombrage calculées à partir de l’OpenSolar 3D.

Pour les systèmes micro et optimiseurs ombragés, les valeurs d'ombrage auront une relation directe avec la production. Ainsi, avec un système grisé à x %, la puissance serait également réduite de x %.
