Comment concevoir en mode manuel

Résumé :

Ce guide vous explique comment concevoir un projet solaire en mode Manuel avec visualisation 3D dans OpenSolar. Vous apprendrez à :

• Choisir le mode de conception et l’imagerie

• Dessiner votre propre plan de site

• Ajouter et configurer des panneaux, onduleurs et batteries

• Définir les prix, incitations et options de paiement

Ce processus permet d’ajouter ou d’importer des images de drone ou des plans de toiture existants.

Importer l’image manuelle :

Pour commencer :

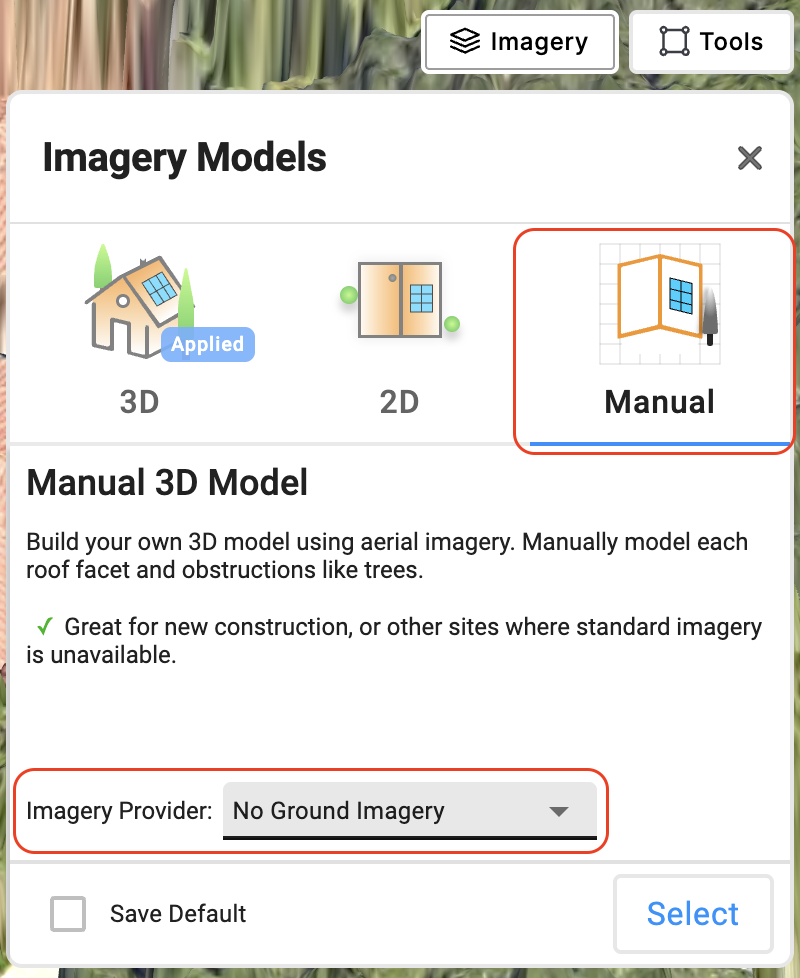

• En haut à droite, ouvrez le menu déroulant Mode de conception.

• Choisissez Manuel (3D, 2D, Manuel).

• Sélectionnez Pas d’imagerie au sol.

• Cliquez sur Sélectionner pour confirmer.

Importer et aligner votre image :

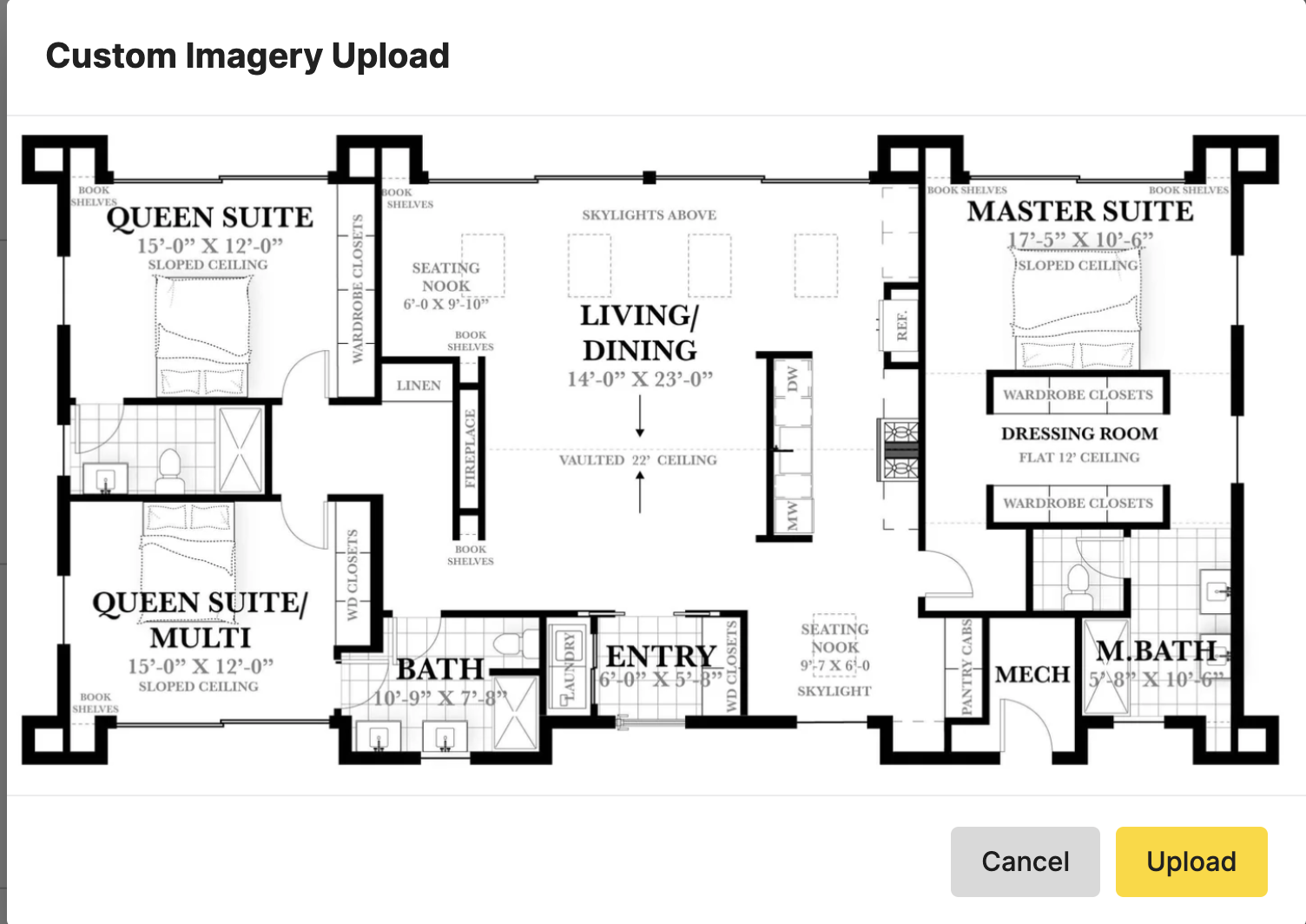

• Glissez-déposez votre fichier image.

• Cliquez sur Sélectionner quand le téléchargement apparaît.

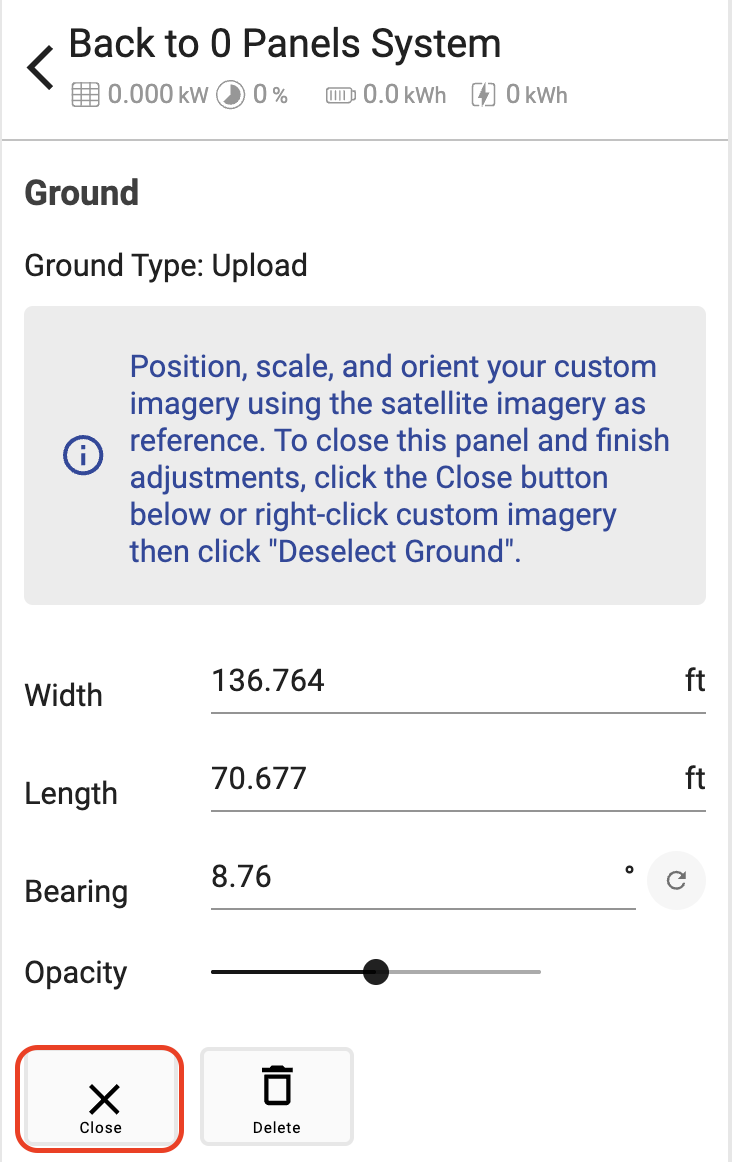

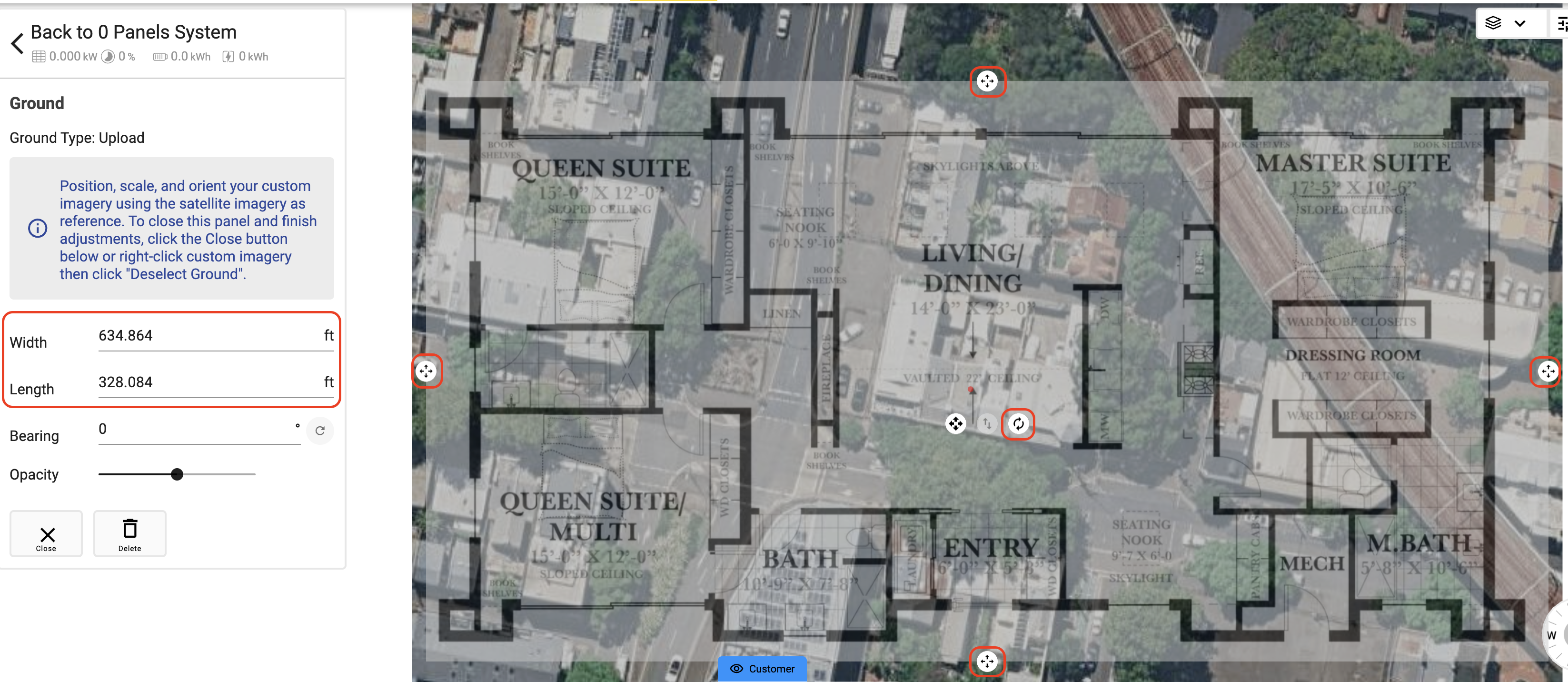

• Utilisez Largeur et Longueur ou les flèches pour ajuster.

• Cliquez sur Fermer.

Video Walkthrough:

Mise à l’échelle sans imagerie au sol :

• Allez dans Paramètres avancés.

• Sélectionnez l’outil Toit.

• Placez deux épingles pour créer une ligne et ajustez.

• Cliquez sur Aligner et utilisez les flèches pour positionner l’image.

Remarque : cela doit être fait avant de créer une structure 3D.

Créer le modèle 3D et les obstacles :

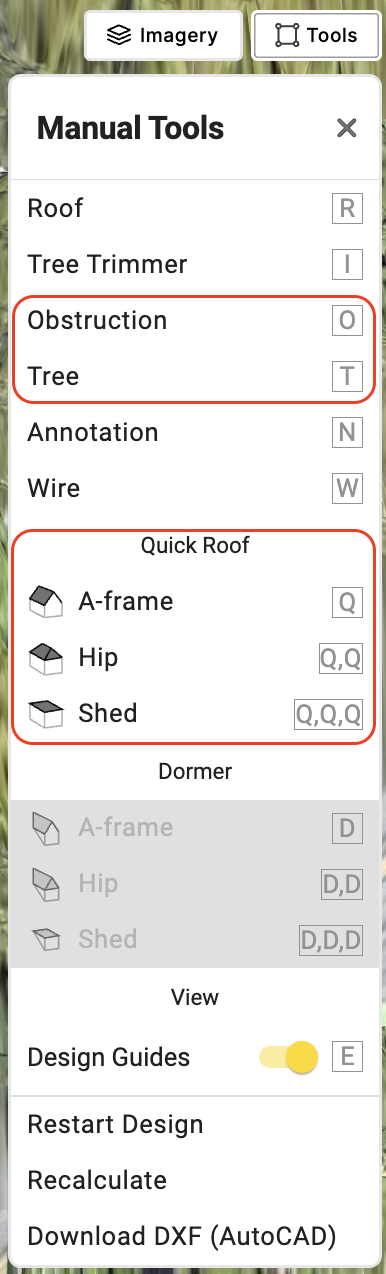

• Ouvrez de nouveau Paramètres avancés et utilisez Toit rapide.

• Marquez les obstacles et arbres.

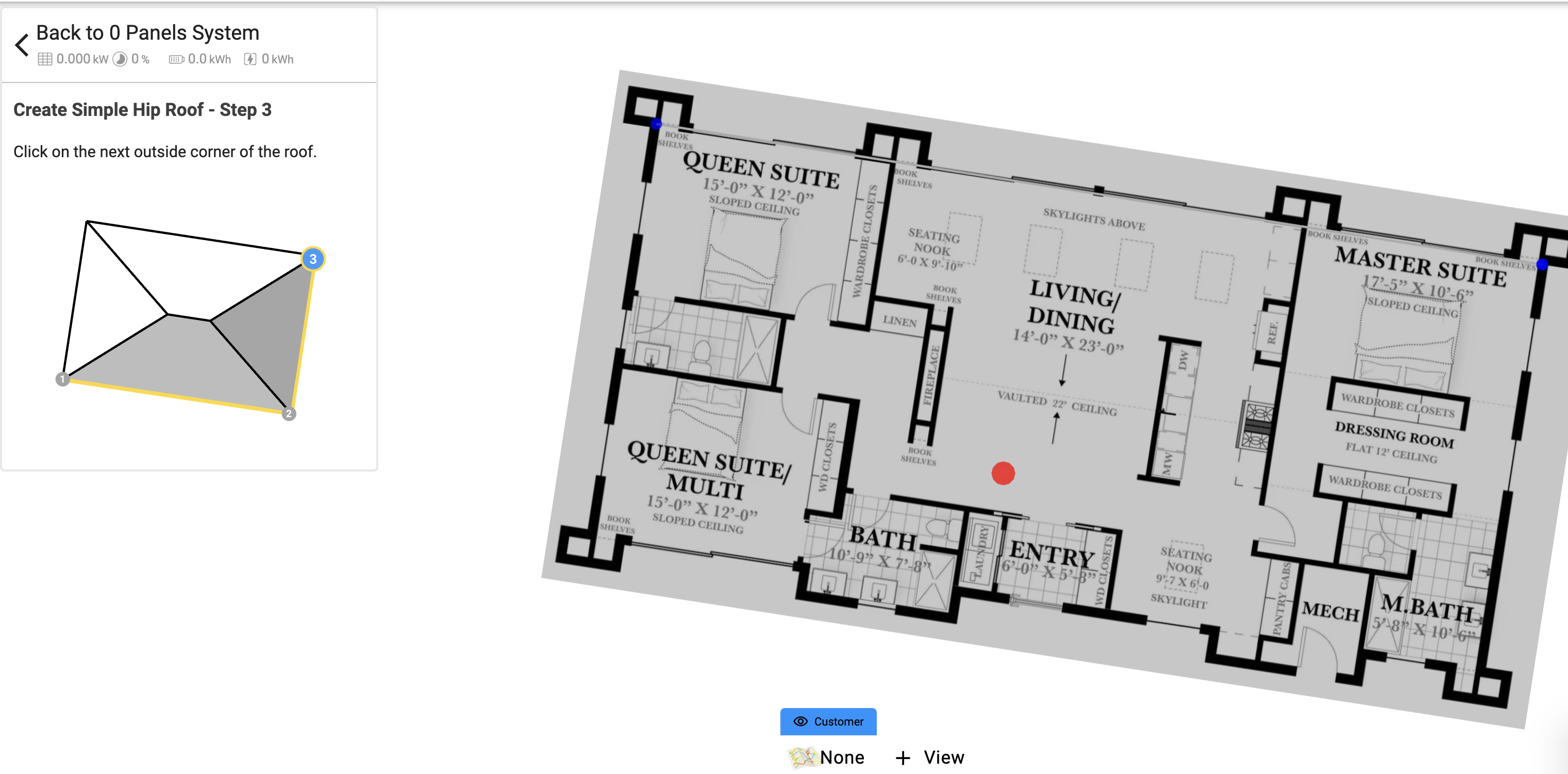

• Placez des épingles aux coins du toit.

• Ajustez avec les poignées de flèches.

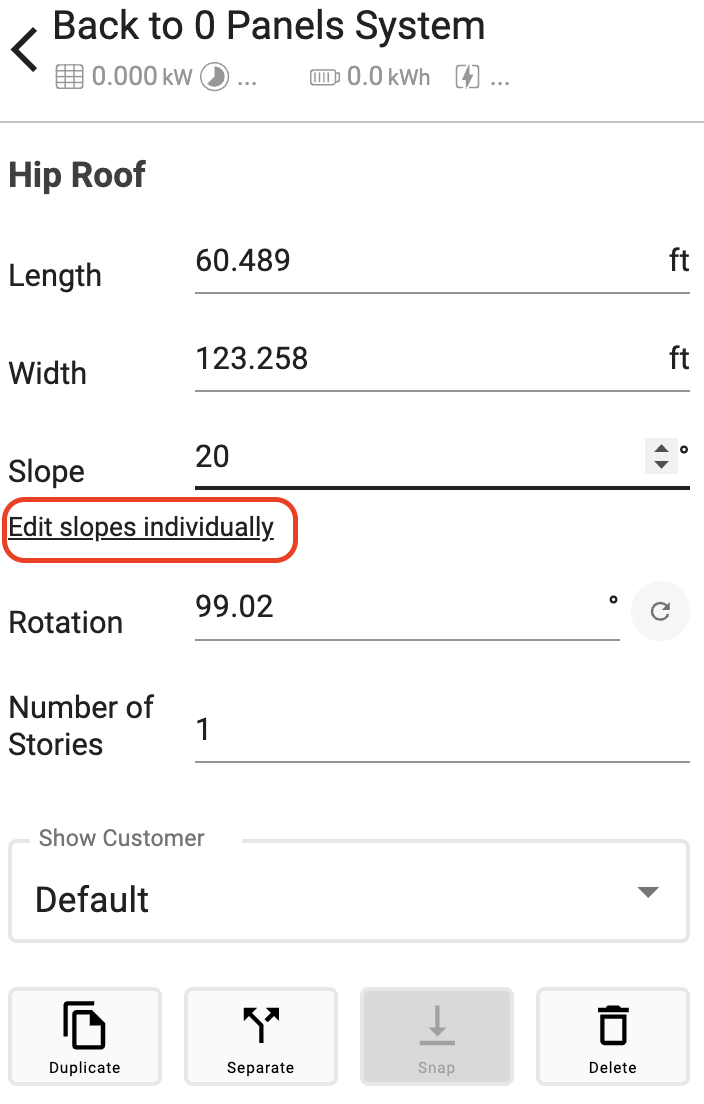

• Si nécessaire, utilisez Modifier la pente individuellement.

Astuce : utilisez Google Solar API Ground Imagery ou Google Ground Imagery au lieu de “Pas d’imagerie au sol”.
