Résumé
Cet article explique comment concevoir un système à inclinaison fixe dans OpenSolar—que ce soit pour un ensemble monté au sol ou une installation sur toit plat. En utilisant l’onglet Projets > Conception, vous pouvez positionner les panneaux avec précision, appliquer un angle d’inclinaison spécifique et personnaliser les paramètres clés de conception tels que l’azimut, l’espacement et l’orientation. Cette méthode permet de créer rapidement des systèmes à inclinaison fixe en utilisant SolarTouch et les contrôles avancés de mise en page dans la barre latérale.
Où Trouver Cette Fonctionnalité
Vous pouvez accéder à cette fonctionnalité dans :
Projet > Conception onglet dans l’application OpenSolar.
Comment Concevoir un Système à Inclinaison Fixe
Suivez ces étapes pour disposer un ensemble à inclinaison fixe :
Cliquez sur le bouton + Panneau pour commencer.
Cliquez, maintenez et faites glisser votre souris sur la carte pour :
Placer la première rangée de panneaux
Définir l’azimut (angle d’orientation)
Relâchez la souris lorsque la rangée a la longueur et l’orientation souhaitées.

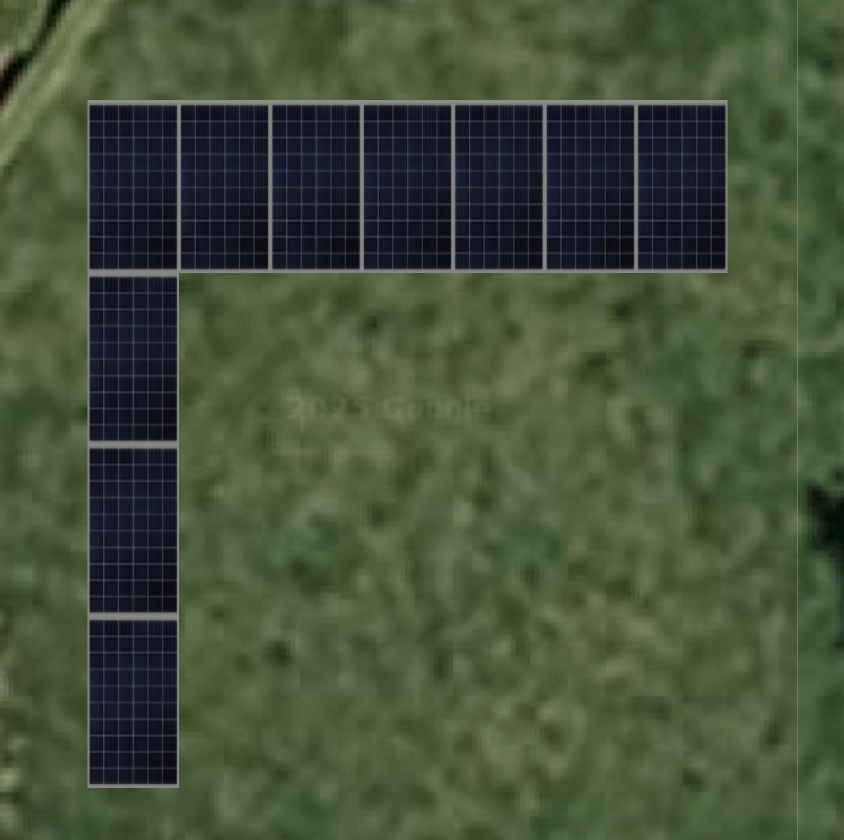

Une fois la première rangée placée, cliquez et faites glisser vers le bas à partir du premier panneau pour former un L.

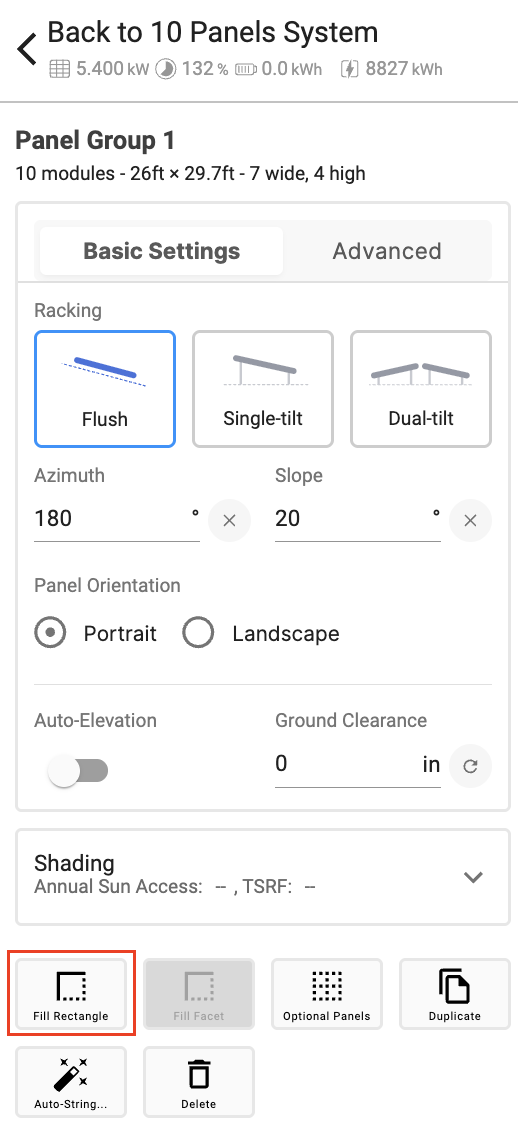

Dans le menu des panneaux, utilisez le bouton Remplir le rectangle pour remplir tout l’espace.
Personnalisez la disposition de vos panneaux :
Utilisez la barre latérale gauche pour configurer les paramètres clés de votre groupe de panneaux :
| Paramètre | Fonction |
|---|---|
| Espacement X/Y | Définir l’espacement entre les modules (colonnes/rangées) en pouces ou en mètres |
| Décalage des rangées | Activer pour décaler les rangées (par exemple, disposition en briques) |
| Pente | Ajuster l’angle de la surface de base (par exemple, toit en pente) |
| Azimut | Définir la direction vers laquelle les panneaux sont orientés (par exemple, 180° = sud) |
| Supports (Inclinaison) | Saisissez une valeur numérique ici pour définir l’angle d’inclinaison fixe (par exemple, 20°) |
Astuce : Le champ « Supports » est l’endroit où vous définissez l’inclinaison fixe de votre système—que ce soit pour des supports montés au sol ou des structures de montage inclinées sur un toit plat.
Notes Finales
Les systèmes à inclinaison fixe sont idéaux pour des configurations sans suivi sur des surfaces planes ou des terrains ouverts.
Utilisez les options « Mise en page avancée » pour un contrôle plus poussé sur l’élévation, l’orientation et le comportement des rangées de modules.
