Résumé :
Le mode de conception 3D d’OpenSolar offre des capacités de simulation avancées en effectuant un lancer de rayons pour chaque module solaire et en modélisant la performance des onduleurs au niveau MPPT. Bien que cela fournisse une précision de modélisation accrue, cela introduit également une complexité informatique, en particulier pour les grands projets commerciaux.
Pour une meilleure performance et stabilité, nous recommandons de maintenir les conceptions de systèmes 3D en dessous de 500 kW.
Pourquoi la limite de taille de conception de 500 kW ?
Lors de la conception en 3D :
Le lancer de rayons est effectué pour chaque module dans la disposition.
La performance des onduleurs et des MPPT est simulée indépendamment en fonction des configurations de chaînes.
Ces fonctionnalités fournissent des informations plus détaillées que les logiciels solaires conventionnels mais augmentent également de manière significative la charge informatique.
Les conceptions supérieures à 500 kW sont techniquement possibles, mais les utilisateurs peuvent rencontrer :
Des vitesses de simulation lentes
Des délais d’attente de calcul
Des erreurs lors de l’enregistrement ou du rendu
Conception de projets supérieurs à 500 kW
Les utilisateurs ont réussi à modéliser des systèmes jusqu’à 5 MW en réduisant la complexité de la simulation. Suivez ces stratégies pour de meilleurs résultats :
Conseils de configuration recommandés
Limiter les options de conception
Maintenez le nombre d’options de conception système à 2.
Limiter les options de paiement
Utilisez un maximum de 6 options de paiement totales pour toutes les conceptions de système.

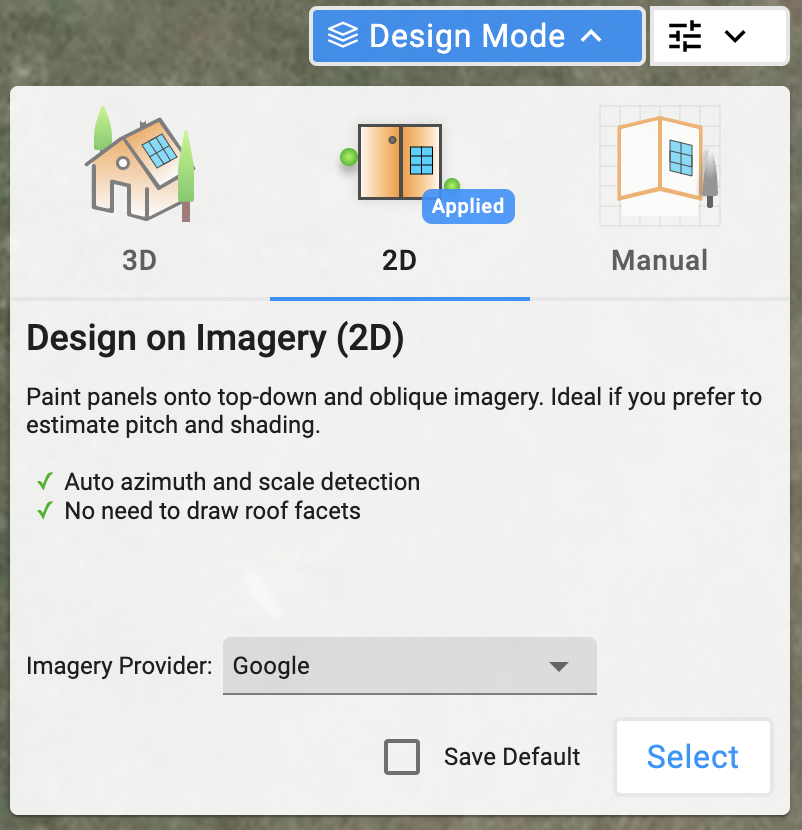

Utiliser le mode de conception 2D
Les conceptions 2D ne réalisent pas de lancer de rayons, ce qui réduit drastiquement la charge de calcul.
Éviter la modélisation détaillée des onduleurs (si applicable)

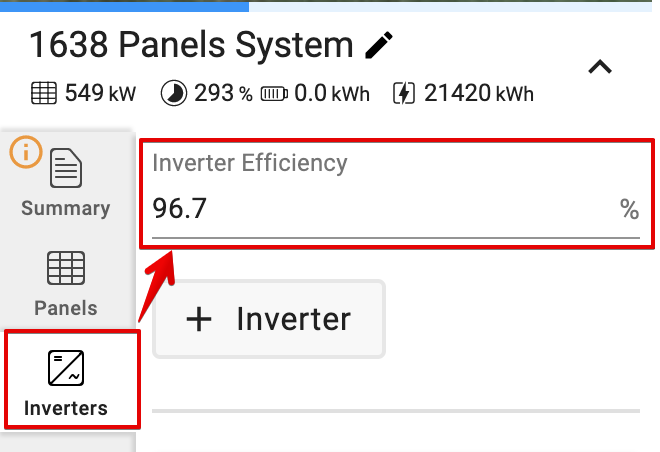

Pour les onduleurs de chaîne, évitez d’assigner des configurations de chaînes ; spécifiez plutôt directement l’efficacité de l’onduleur.
Cela ne s’applique pas aux micro-onduleurs — ceux-ci doivent toujours être assignés, car les panneaux non chaînés utilisent par défaut des micro-onduleurs.

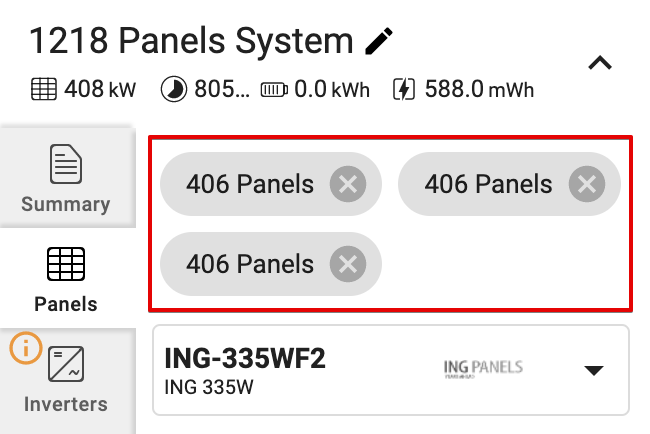

Réduire le nombre de groupes de panneaux
Moins de groupes de panneaux = rendu et calculs plus rapides.

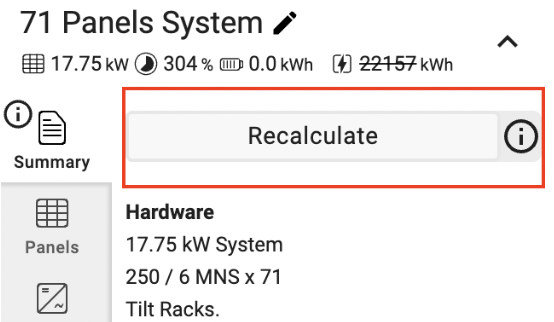

Utiliser le bouton Recalculer (pour les projets 3D)
Disponible dans l’onglet Résumé pour les grands projets 3D (≥50 panneaux, moteur SAM).
Apparaît après toute modification effectuée dans la vue 3D avec le type de carte « 3D » ou « Aucun ».
Conseils pour accélérer les conceptions commerciales
1. Utilisez « Remplir le rectangle » pour une création rapide d’array
Remplissez rapidement de grandes zones avec des panneaux en définissant :
Longueur (rangées) et Largeur (colonnes)
Puis cliquez sur « Remplir le rectangle » pour générer automatiquement votre disposition
2. Personnalisez les paramètres du groupe de panneaux
Cliquez sur un groupe de panneaux pour configurer les paramètres dans la barre latérale gauche :
| Paramètre | Description |
|---|---|
| Écart Y/X | Espace entre les rangées et les colonnes de panneaux (en mètres) |
| Dégagement | Hauteur entre le panneau et le toit ou le sol |
| Orientation | Orientation portrait ou paysage |
| Élévation automatique | S’aligne automatiquement sur la surface du toit/sol lorsque « activé » ; contrôle manuel de la hauteur lorsqu’« désactivé » |
| Modules par rangée | Définir le nombre de modules par rangée |
| Décalage | Décale les modules dans les rangées alternées pour une disposition en quinconce |
Câblage manuel rapide (uniquement par rangée)
Pour câbler manuellement les modules plus rapidement :
Cliquez sur le premier panneau d’une rangée
Puis cliquez sur le dernier panneau de la même rangée
Tous les modules entre les deux clics seront automatiquement câblés
Note : Ce raccourci fonctionne uniquement horizontalement (par rangée), pas à travers les colonnes.
