Activación de los componentes de los sistemas de montaje

Mounting Systems GmbH es uno de los mayores fabricantes del mundo de construcciones de subestructuras para sistemas fotovoltaicos. Desde hace más de 30 años, somos sinónimo de productos de calidad «Made in Germany».

Nuestros productos se diseñan internamente con los más altos estándares de satisfacción del cliente, calidad y servicio, y se fabrican con un perfeccionamiento continuo en nuestra fábrica de Rangsdorf. Porque calidad también significa estar in situ durante el desarrollo y la producción para acompañar los procesos paso a paso.

Nuestros sistemas de montaje fotovoltaico, fabricados conforme a las normas alemanas, gozan de una imagen única y excelente, tanto en Alemania como entre nuestros clientes y socios comerciales internacionales.

OpenSolar tiene una integración nativa con MS. Esta solución de estantería nativa está diseñada para seguir las directrices del fabricante, aplicando comprobaciones de compatibilidad como la pendiente del tejado, el tipo de tejado y el grosor de los módulos, y generando una lista de materiales (BOM) adecuada. El proceso de generación de la lista de materiales incluye lo siguiente;

• Separación básica entre módulos
• Empalme de raíles
• Especificación de abrazaderas, ganchos y otros componentes necesarios

Colocación de ganchos de tejado

Nuestra herramienta de diseño colocará los ganchos de tejado a lo largo de los raíles a una distancia definida por la entrada «Distancia de montaje». Esta distancia puede modificarse según sea necesario para reflejar las dimensiones de la subestructura del tejado y los resultados de la evaluación estructural.

Cómo utilizar la integración nativa de MS en OpenSolar

1. Vaya a la página de diseño
2. Haga clic en la pestaña «montaje» de la barra de herramientas de la izquierda
3. Verá dos opciones disponibles de MS:

1. Línea Pitched Pro
2. Trapeze Pro line (sólo disponible en el Reino Unido)

Ambas opciones tienen la función de «auto-racking» incorporada, lo que significa que OpenSolar procesará automáticamente los datos de diseño del módulo para producir una lista completa de los componentes de montaje necesarios.

Pitched Pro Line 🇬🇧🇪🇸🇩🇪🇳🇱🇵🇱

El sistema Pitched Pro Line está diseñado para aplicaciones en tejados inclinados y ofrece flexibilidad tanto para paneles solares con marco como sin marco en orientación vertical u horizontal. Este sistema está fabricado en aluminio con componentes de acero inoxidable, lo que garantiza su durabilidad. Puede adaptarse a una inclinación del tejado de entre 0 y 60 grados y está diseñado para soportar vientos de hasta 216 km/h y cargas de nieve de 1,4 kg/m².

Para esta opción de montaje, puede modificar el color de la abrazadera, el color de la tapa final, el perfil, el rango de grosor del panel, el carril y el tipo de gancho de techo. Si utiliza la opción «auto-racking», estos parámetros se ajustarán automáticamente.

Trapeze Pro Line (sólo para el Reino Unido) 🇬🇧

El Trapeze Pro Line está diseñado principalmente para tejados inclinados, especialmente adecuado para tejados de chapa, acero y aluminio. Este sistema puede disponerse en filas y soporta paneles solares con y sin marco, que pueden instalarse en orientación vertical u horizontal. Está diseñado para tejados con inclinaciones de entre 5 y 45 grados.

La estructura de la línea Trapeze Pro incluye materiales de soporte de aluminio y acero inoxidable para las piezas más pequeñas, lo que garantiza su durabilidad y resistencia a condiciones adversas. Puede soportar cargas de viento de hasta 216 km/h y cargas de nieve de 1,4 kg/m².

• Nota: este sistema de montaje sólo es compatible con los siguientes tipos de tejado (asegúrese primero de haber configurado el tipo de tejado en proyecto > información > detalles del emplazamiento):
• Kliplock, Cubierta de chapa y Cubierta de chapa.

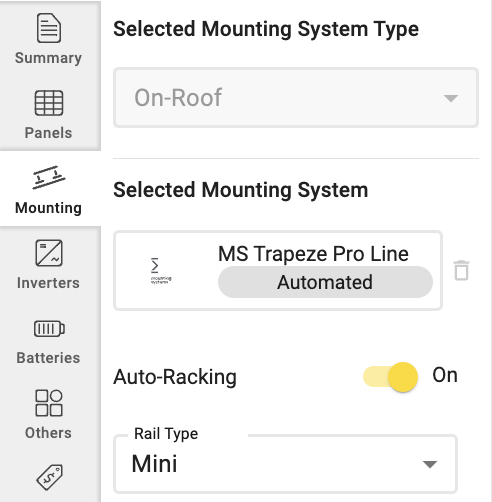

Hay dos opciones de tipo de raíl para seleccionar cuando se utiliza el Trapeze Pro Line:

• Mini
• Este tipo de sistema de raíles está diseñado para instalaciones en las que unos tramos de raíl más cortos son suficientes para montar de forma segura los paneles solares.
• Continuo
• Los raíles continuos recorren toda la longitud del área de instalación, proporcionando una base consistente para los paneles solares. Este tipo de raíl se utiliza en situaciones en las que se requiere el máximo soporte y estabilidad, especialmente en entornos con cargas de viento elevadas u otras condiciones físicas exigentes.

Si utiliza la línea Pitched Pro o la línea Trapeze Pro, los componentes de montaje correspondientes se rellenarán automáticamente en la pestaña «Otros» de la página de diseño. Esto le ayudará a obtener una lista de materiales precisa para su sistema.
