Cómo agregar un sistema de bomba de calor en proyectos (Beta)

Este artículo explica cómo agregar una bomba de calor al diseño de tu sistema en OpenSolar.

Al agregar el componente y modelar sus necesidades energéticas, puedes pronosticar su consumo eléctrico y mostrar a los clientes los nuevos costos de calefacción en comparación con su sistema de calefacción existente.

Ingresar datos de la bomba de calor en el campo Heat Input

El campo Heat Input en la pestaña Energy es donde puedes especificar el tamaño y tipo de bomba de calor adecuada para la propiedad de tu cliente.

Requisito previo:
Para completar los campos Heat Input la bomba de calor más apropiada para la propiedad de tu cliente debe primero ser dimensionada.

Descargo de responsabilidad:
OpenSolar no es una herramienta de diseño de bomba de calor conforme a regulación. Para vender bombas de calor en algunos países debes primero completar una evaluación y diseño de bomba de calor conforme. En el Reino Unido herramientas conformes están disponibles gratuitamente de MCS y otros proveedores.

La sección Heat de OpenSolar está diseñada para permitir que diseños solares sensibles a bombas de calor sean generados, así como la venta de sistemas de bomba de calor apropiadamente dimensionados (de acuerdo con regulación local) vía la plataforma.

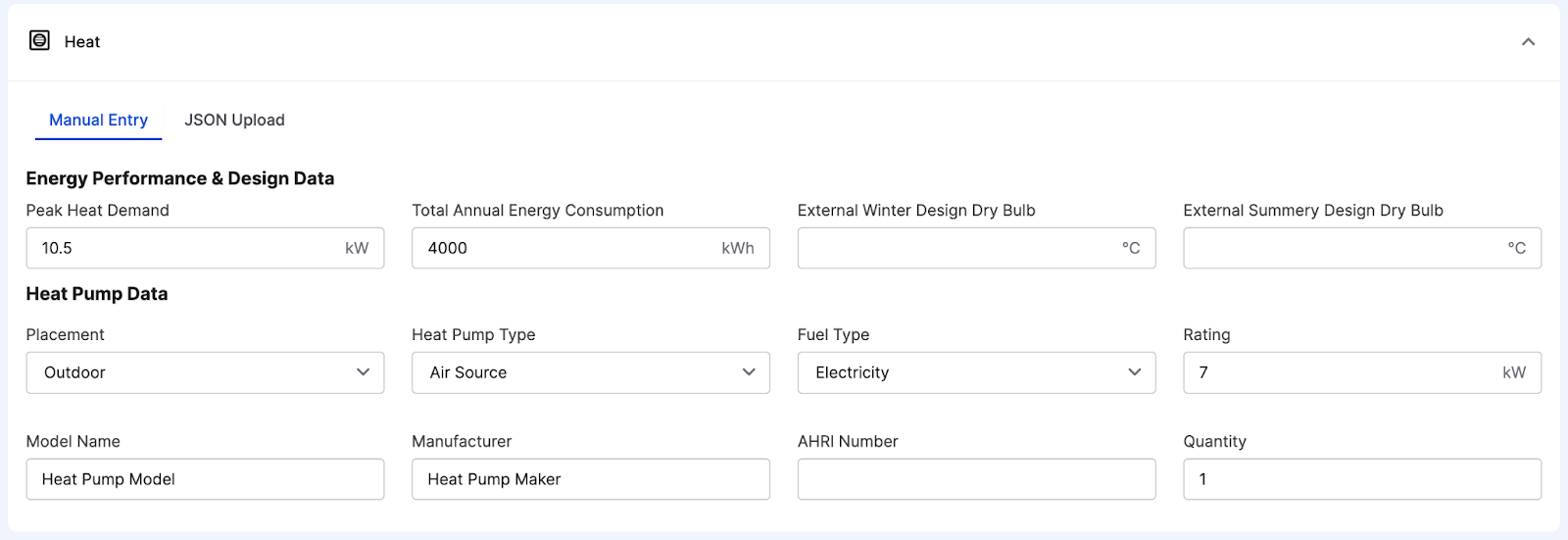

A. Seleccionar modo de entrada de calor:

• Abre tu Proyecto deseado en OpenSolar.

• Navega a la pestaña Energy.

• Desplázate a la sección Heat.

• Selecciona el método de entrada preferido: Entrada Manual, o Carga JSON.

Entrada Manual (Recomendada):
Entrada Manual requiere entrada manual de las características de bomba de calor diseñadas estándar de la industria.

Este modo es compatible con cualquier software de diseño de bomba de calor que genere la demanda anual de energía de la bomba de calor (Consumo Total Anual de Energía).

En el back end, OpenSolar genera un perfil de calefacción por hora predeterminado basado en donde la Organización está localizada.

Este es el modo recomendado para la mayoría de Profesionales Solares que quieran diseñar proyectos solares sensibles a bomba de calor o comenzar a vender bombas de calor como parte de su proyecto solar.

Entrada Manual es solo adecuada para bombas de calor que operan en modos solo calefacción.

Entrada Manual no es adecuada para bombas de calor diseñadas para operar en enfriamiento o en enfriamiento y calefacción.

Carga JSON (Avanzada):
Carga JSON permite a diseñadores avanzados de bomba de calor que han generado su propio perfil de demanda de calefacción por hora para la propiedad cargar el perfil específico de energía de año completo de la bomba de calor, así como la bomba de calor específica – completa con todos sus parámetros de diseño – para ser cargada directamente al Proyecto.

Este modo es ideal para opciones integradas máquina a máquina.

Requiere software de simulación de edificio a medida y modelado dinámico de calor para generar y producir la estructura JSON.

B. Ingresar el Rendimiento Energético y Datos de Diseño

Estos datos son usados para permitir modelado del perfil de demanda eléctrica de una bomba de calor y el dimensionamiento del solar.

Nota: Esta Información puede encontrarse en cualquier reporte de diseño de bomba de calor conforme que debe completarse para la propiedad de tu cliente antes.

• Ingresa la Demanda Máxima de Calor en kW para la propiedad, basada en las condiciones de diseño para la región.

• Ingresa el Consumo Total Anual de Energía para la bomba de calor en kWh. Esta es la demanda eléctrica, en lugar de la salida de calor. (Campo requerido)

• Ingresa la Temperatura de Bulbo Seco de Diseño de Invierno Externo en °C. Esta es la temperatura de diseño usada para dimensionar la capacidad de calefacción de la bomba de calor.

• Ingresa la Temperatura de Bulbo Seco de Diseño de Verano Externo en °C. Esta es la temperatura de diseño usada para dimensionar la capacidad de enfriamiento de la bomba de calor.

C. Ingresar los Datos de la Bomba de Calor

Estos datos son usados para permitir la venta de la bomba de calor diseñada.

• Ingresa el Nombre del Modelo

• Ingresa el Fabricante

• Ingresa el Número AHRI o Número MCS (dependiendo de la región). Donde aplicable, estos son usados para buscar más detalles del producto en la base de datos respectiva de características del producto.

• Ingresa Cantidad como 1.

Tu Bomba de Calor especificada ahora estará disponible dentro del Proyecto.

Agregar el Componente de Bomba de Calor al Diseño de Sistema

Para ser incluido en cálculos y Propuesta, necesitarás agregar el componente de Bomba de Calor del Proyecto a uno o todos tus Sistemas diseñados en la pestaña Design.

• Navega a Design: Abre tu proyecto y ve a la pestaña Design.

• Selecciona Other Components: En el panel izquierdo, haz clic en la pestaña Other components.

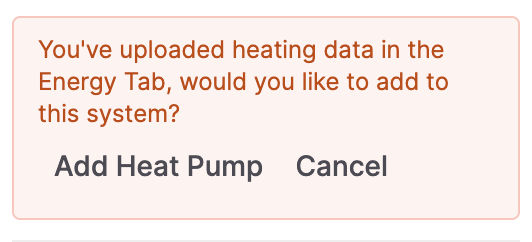

• Agrega Componente de Bomba de Calor haciendo clic en Add Heat Pump en la notificación.

En el nuevo componente que es agregado a la sección Other, selecciona el desplegable y Selecciona marca y modelo de Bomba de Calor. Busca en la base de datos el modelo específico de bomba de calor que estás proponiendo y agrégalo al proyecto.

Guarda el Proyecto y diseños de Sistema presionando el botón Save.

Cómo se usan los datos de la Bomba de Calor

• Tomar el Consumo Total Anual de Energía × perfil de calefacción para ese país para generar un perfil 8760.

• Esto luego es agregado al consumo existente del sitio (si una nueva bomba de calor) para generar una nueva curva de consumo total. Esto luego puede ser usado por Profesionales para modelar su solar y emparejar la generación total del sitio con la demanda total del sitio, si esa es su estrategia de dimensionamiento solar.

Cómo usamos los datos HP en la Propuesta

• Los costos resultantes antes y después de operación deben trasladarse y ser visibles en Classic y Sales Machine Proposal.

• En Sales Machine Proposal, la exclusión de gas también será incluida para mostrar el cambio de estilo de vida.

Esto forma parte de Sales Machine. Sales Machine se encuentra actualmente en beta cerrada. Si desea registrarse para obtener acceso anticipado a nuestra herramienta de propuestas de última generación, complete este formulario: https://cne2p.share.hsforms.com/2D1FKEP5SQeS1MgOHioN-Ng
