Cómo diseñar en modo manual

Resumen:

Esta guía le muestra cómo diseñar un proyecto solar en modo Manual con visualización 3D en OpenSolar. Aprenderá a:

• Elegir el modo de diseño y la fuente de imágenes

• Dibujar su propio plano del sitio

• Agregar y configurar paneles, inversores y baterías

• Establecer precios, incentivos y opciones de pago

Este proceso permite importar imágenes de drones o planos de techos existentes.

Importar la imagen manual:

Para comenzar:

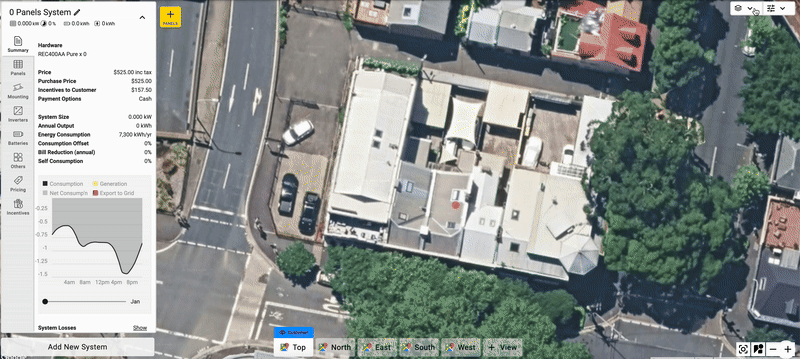

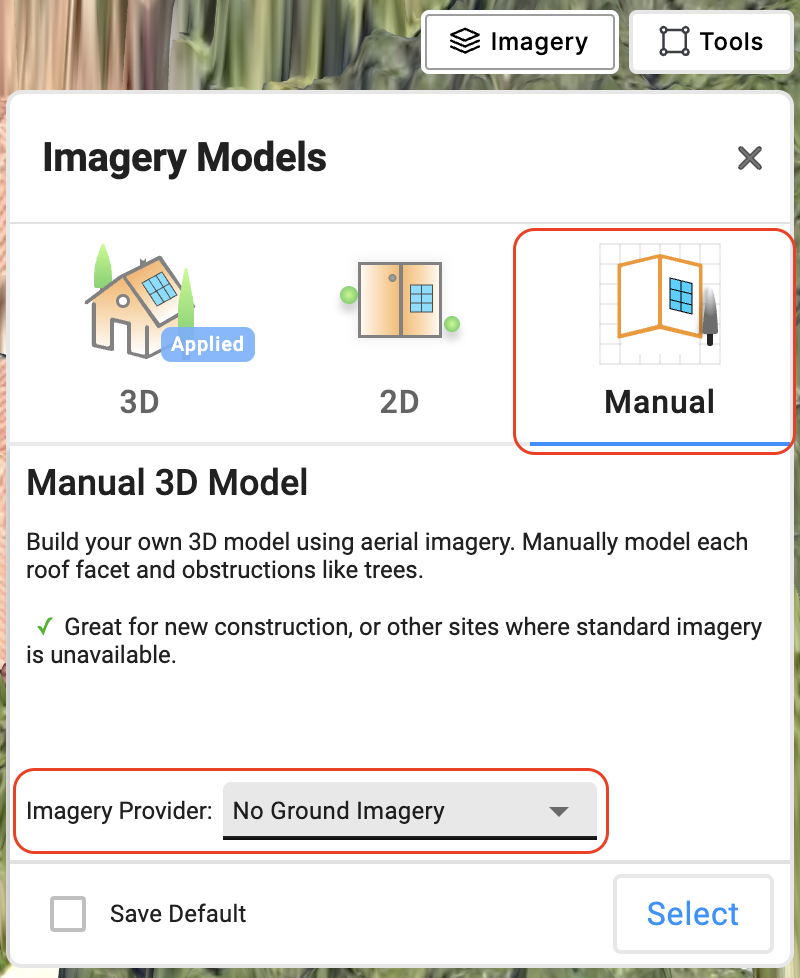

• Abra el menú Modo de diseño en la esquina superior derecha.

• Elija Manual (3D, 2D, Manual).

• Seleccione Sin imágenes de terreno.

• Haga clic en Seleccionar.

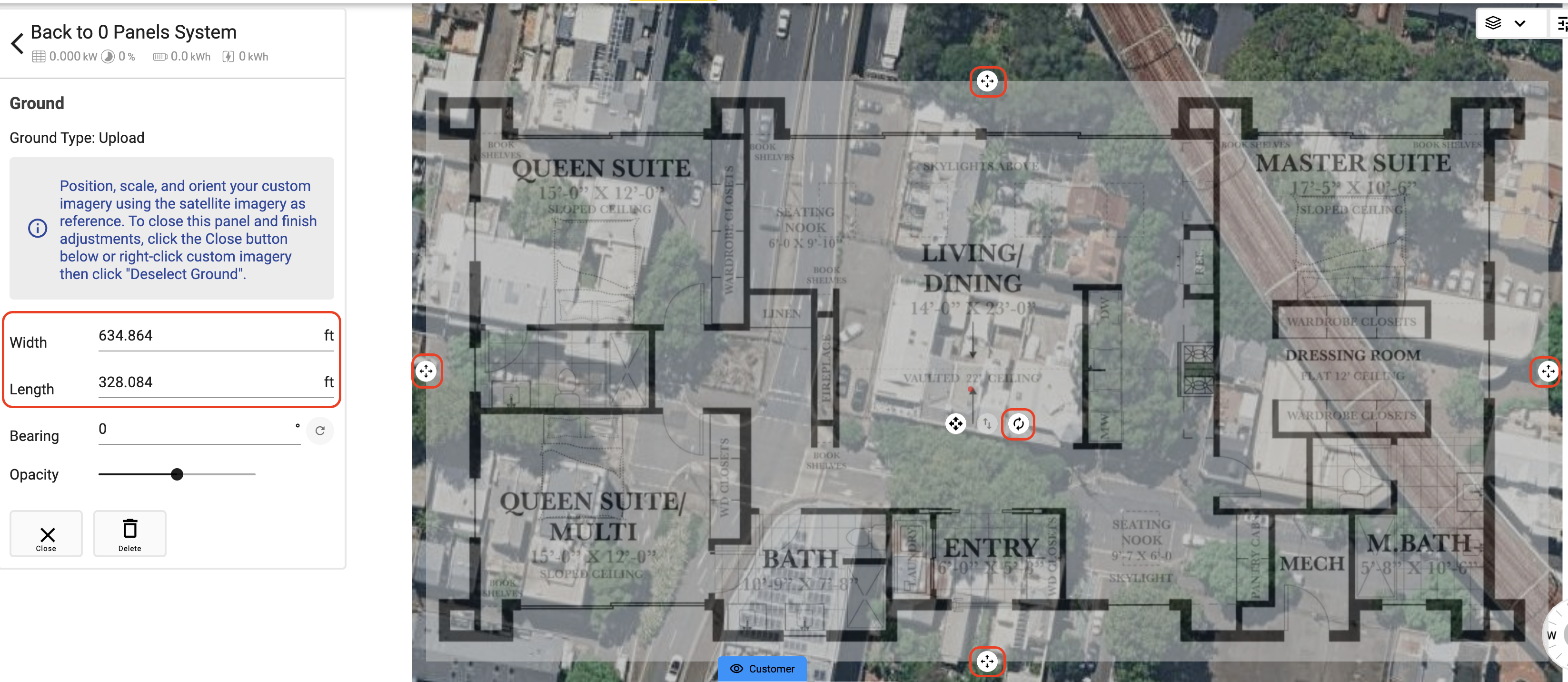

Importar y alinear su imagen:

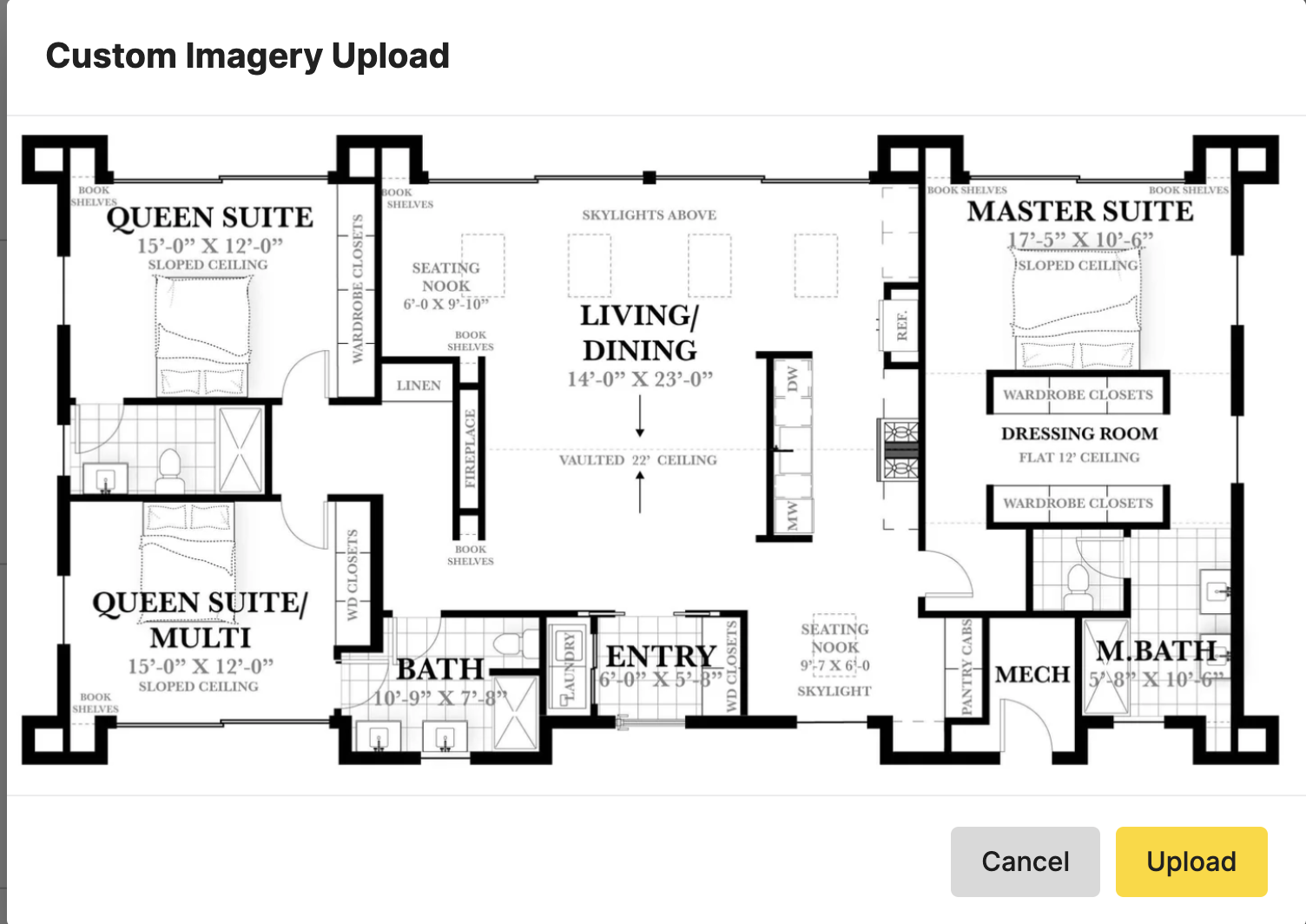

• Arrastre y suelte el archivo en el lienzo blanco.

• Haga clic en Seleccionar cuando aparezca la carga.

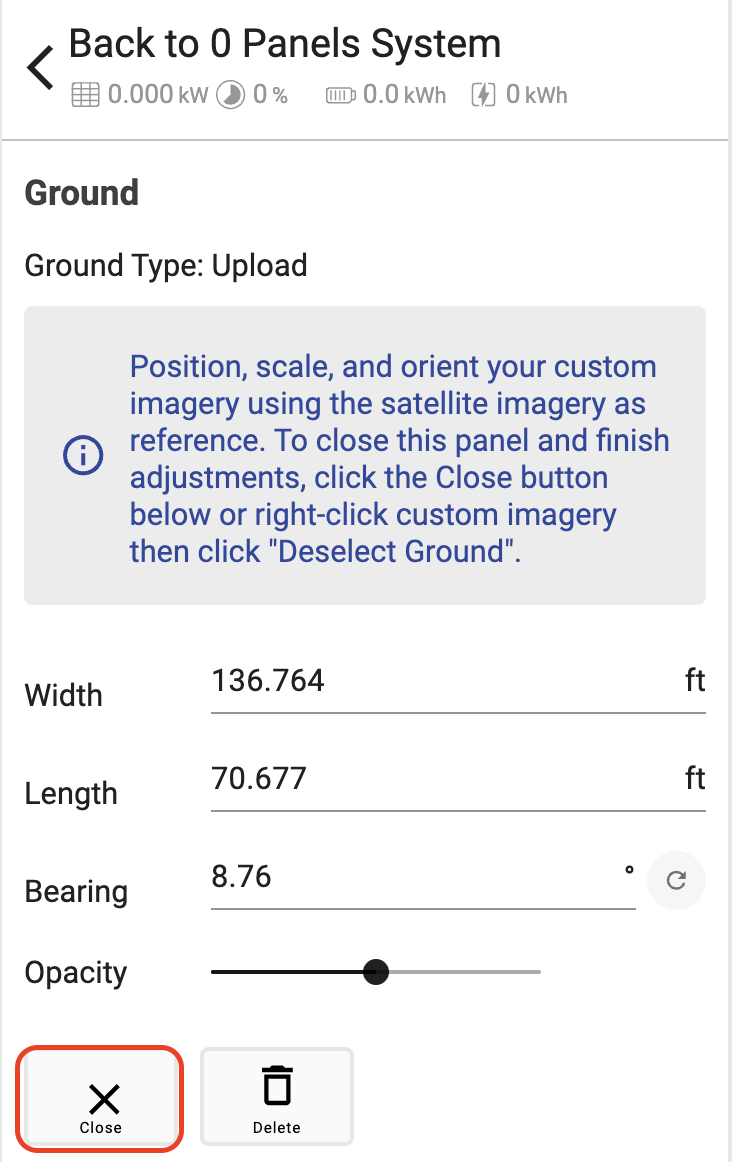

• Use Ancho/Largo o las flechas para escalar/rotar.

• Luego haga clic en Cerrar.

Video Walkthrough:

Escalar planos sin imágenes de terreno:

• Vaya a Configuración avanzada.

• Seleccione la herramienta Techo.

• Coloque dos pines para crear una línea y ajústela.

• Haga clic en Alinear y use las flechas para posicionar la imagen.

Nota: esto debe hacerse antes de crear cualquier estructura 3D.

Crear el modelo 3D y obstrucciones:

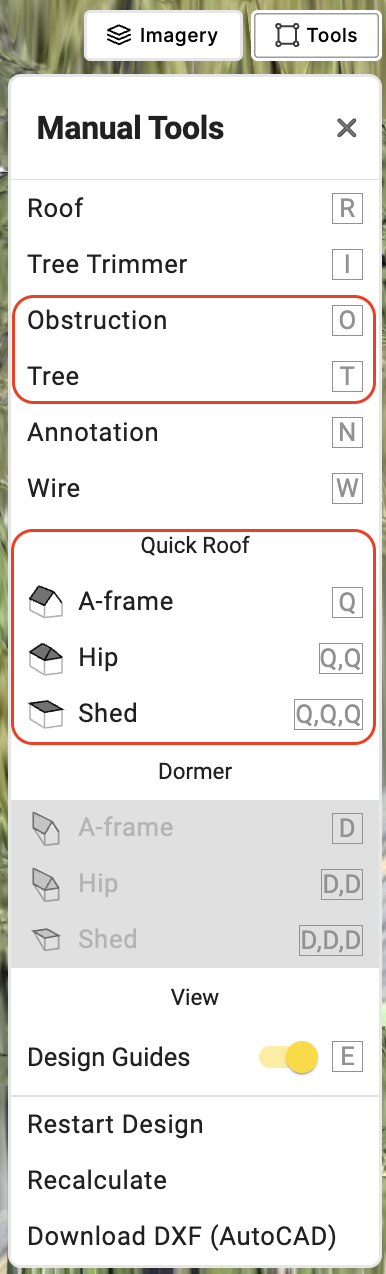

• Abra nuevamente Configuración avanzada y use Techo rápido.

• Marque obstrucciones y árboles.

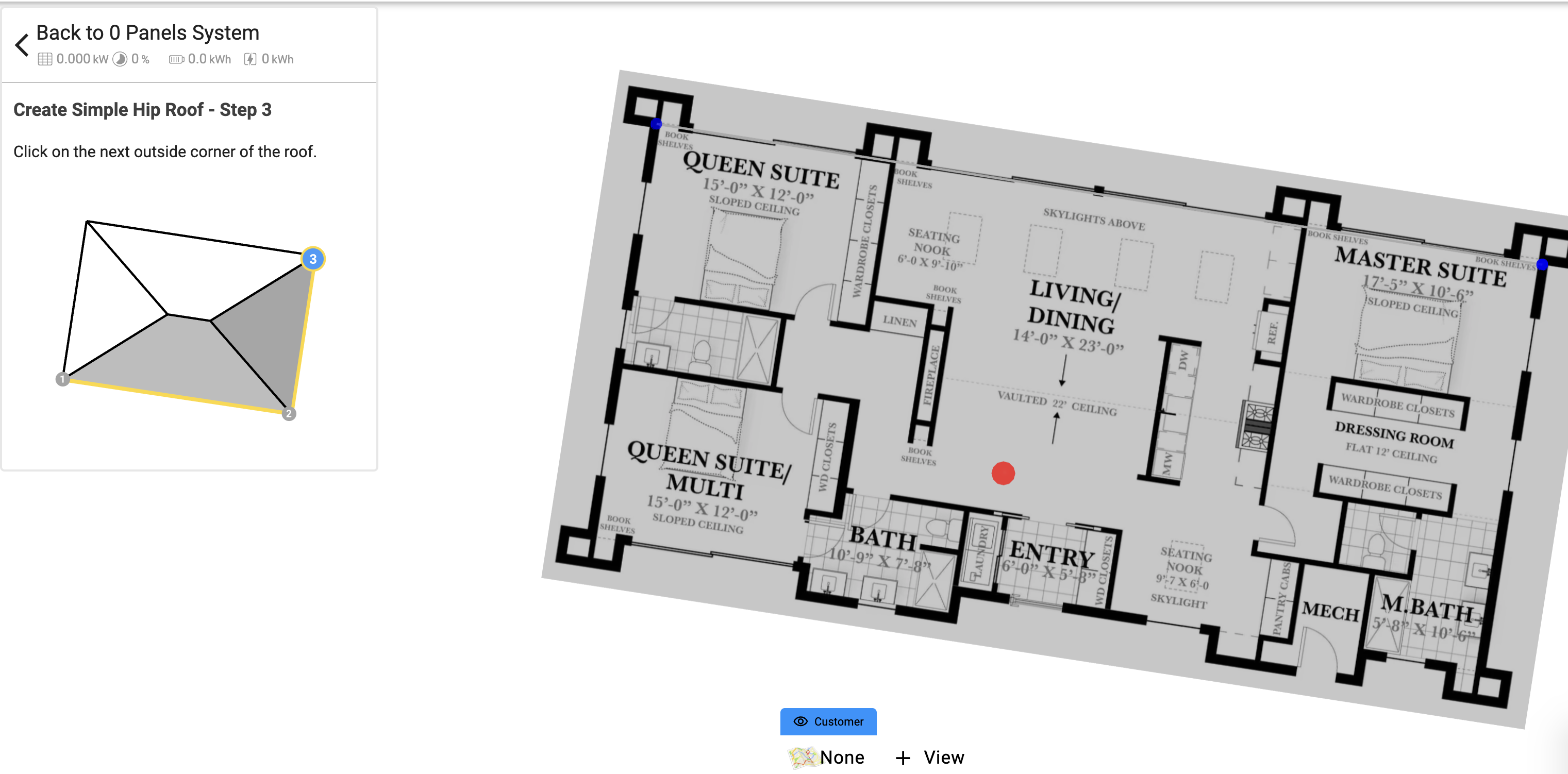

• Coloque pines en las esquinas del techo.

• Ajuste con los controladores de flechas.

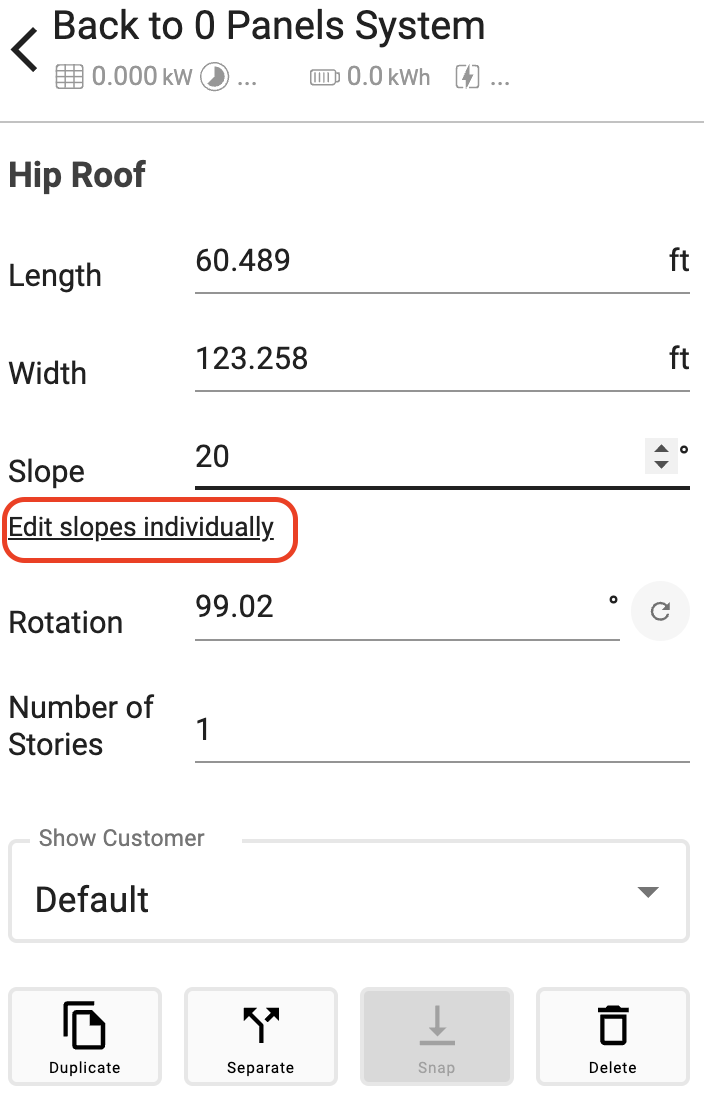

• Use Editar pendiente individualmente si es necesario.

Consejo: seleccione Google Solar API Ground Imagery o Google Ground Imagery en lugar de “Sin imágenes de terreno”.
