Resumen:
El modo de diseño 3D de OpenSolar ofrece capacidades avanzadas de simulación mediante el trazado de rayos para cada módulo solar y la modelización del rendimiento del inversor a nivel de MPPT. Aunque esto proporciona una mayor precisión en la modelización, también introduce una complejidad computacional, especialmente en proyectos comerciales grandes.
Para un mejor rendimiento y estabilidad, recomendamos mantener los diseños de sistemas 3D por debajo de 500 kW.
¿Por qué el límite de tamaño de diseño de 500 kW?
Al diseñar en 3D:
Se realiza trazado de rayos para cada módulo en el diseño.
El rendimiento del inversor y del MPPT se simula de forma independiente según las configuraciones de las cadenas.
Estas características resultan en información más detallada que el software solar convencional, pero también aumentan significativamente la carga computacional.
Los diseños mayores a 500 kW son técnicamente posibles, pero los usuarios pueden enfrentar:
Velocidades lentas de simulación
Tiempos de espera agotados en cálculos
Errores durante el guardado o renderizado
Diseñando proyectos de más de 500 kW
Los usuarios han modelado con éxito sistemas de hasta 5 MW reduciendo la complejidad de la simulación. Siga estas estrategias para obtener mejores resultados:
Consejos recomendados de configuración
Limite las opciones de diseño
Mantenga el número de Opciones de Diseño del Sistema en 2.
Limite las opciones de pago
Use un máximo de 6 opciones de pago totales en todos los diseños de sistema.

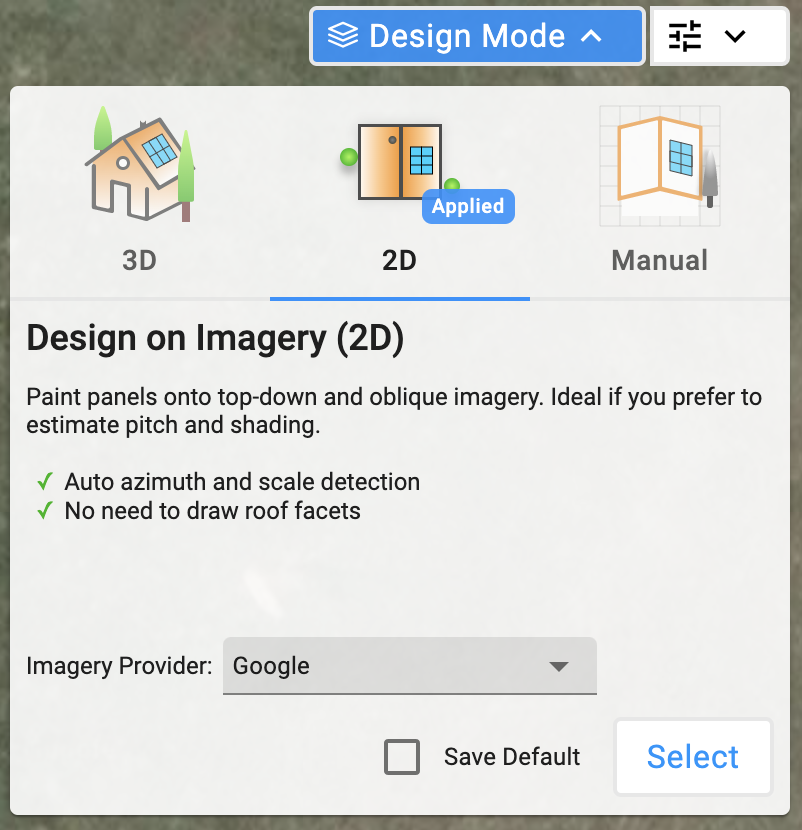

Use el modo de diseño 2D
Los diseños 2D no realizan trazado de rayos, lo que reduce drásticamente la carga de cálculo.
Evite la modelización detallada del inversor (si aplica)

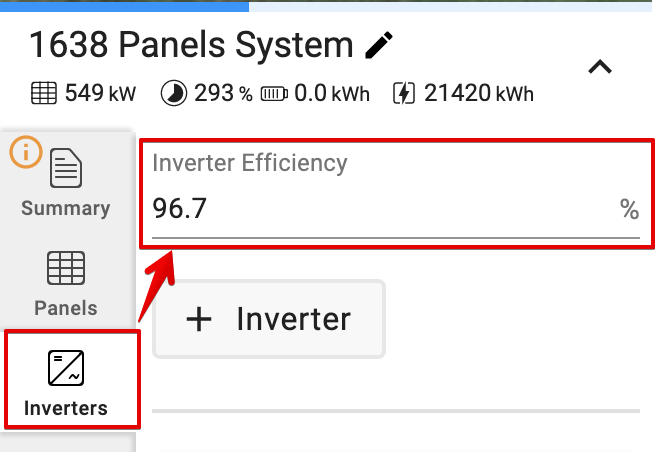

Para inversores string, evite asignar configuraciones de cadena; en su lugar, especifique la eficiencia del inversor directamente.
Esto no aplica para microinversores, que deben seguir siendo asignados, ya que los paneles sin cadena usan microinversores por defecto.
Reduzca los grupos de paneles

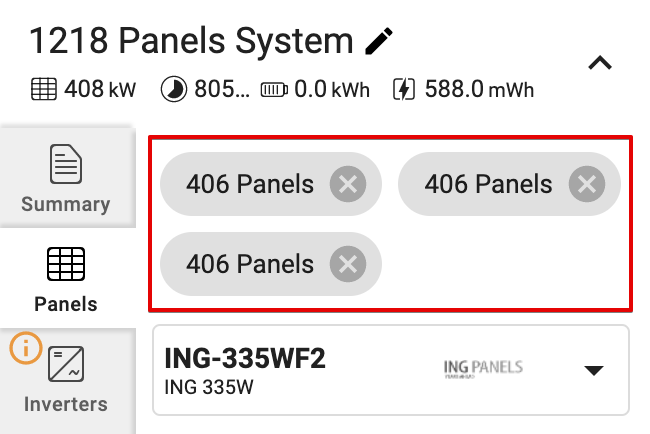

Menos grupos de paneles = renderizado y cálculos más rápidos.

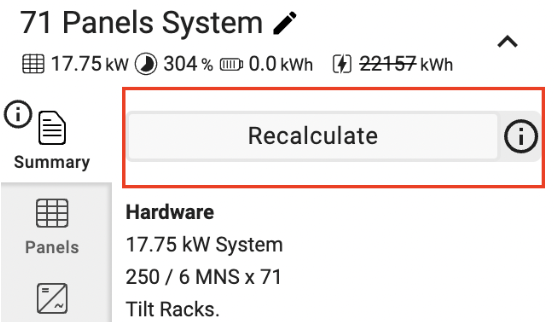

Use el botón Recalcular (para proyectos 3D)
Disponible en la pestaña Resumen para proyectos 3D grandes (≥50 paneles, motor SAM).
Aparece después de cualquier cambio realizado en la vista 3D con tipo de mapa “3D” o “Ninguno”.
Consejos para acelerar diseños comerciales
1. Use “Rellenar Rectángulo” para creación rápida de arrays
Rellene rápidamente grandes áreas con paneles configurando:
Longitud (filas) y Ancho (columnas)
Luego haga clic en “Rellenar Rectángulo” para generar automáticamente su diseño
2. Personalice la configuración del grupo de paneles
Haga clic en un grupo de paneles para configurar los ajustes en la barra lateral izquierda:
| Configuración | Descripción |
|---|---|
| Espacio Y/X | Espacio entre filas y columnas de paneles (en metros) |
| Separación | Altura desde el panel hasta el techo o suelo |
| Orientación | Orientación vertical u horizontal |
| Elevación Automática | Se alinea automáticamente a la superficie del techo/suelo cuando está “activado”; control manual de altura cuando está “desactivado” |
| Módulos por fila | Configura cuántos módulos por fila |
| Desplazamiento | Desplaza módulos en filas alternas para un diseño escalonado |
Cableado manual rápido (solo basado en filas)
Para cablear módulos manualmente más rápido:
Haga clic en el primer panel de una fila
Luego haga clic en el último panel de la misma fila
Todos los módulos entre los dos clics se cablearán automáticamente
Nota: Este atajo solo funciona horizontalmente (por filas), no a través de columnas.
