Aktivierung der Komponenten von Mounting Systems

Die Mounting Systems GmbH ist einer der weltweit größten Hersteller von Unterkonstruktionen für Photovoltaikanlagen. Seit über 30 Jahren stehen wir für Qualitätsprodukte „Made in Germany“.

Unsere Produkte werden im eigenen Haus mit höchsten Ansprüchen an Kundenzufriedenheit, Qualität und Service entwickelt und mit kontinuierlicher Weiterentwicklung in unserem Werk in Rangsdorf hergestellt. Denn Qualität bedeutet auch, bei der Entwicklung und Produktion vor Ort zu sein, um die Prozesse Schritt für Schritt zu begleiten.

Unsere nach deutschen Standards hergestellten PV-Montagesysteme genießen sowohl in Deutschland als auch bei unseren internationalen Kunden und Handelspartnern ein einzigartiges und hervorragendes Image.

OpenSolar verfügt über eine native Integration mit MS. Diese native Gestelllösung ist so konzipiert, dass sie den Herstellerrichtlinien folgt, Kompatibilitätsprüfungen wie Dachneigung, Dachtyp und Modulstärke durchführt und eine entsprechende Stückliste (BOM) erstellt. Der Prozess der BOM-Erstellung umfasst Folgendes:

• Grundlegender Modulabstand
• Schienenspleißen
• Festlegen von Klemmen, Haken und anderen erforderlichen Komponenten

Platzieren von Dachhaken

Unser Design-Tool platziert Dachhaken entlang der Schienen in einem Abstand, der durch den eingegebenen „Montageabstand“ definiert wird. Dieser kann bei Bedarf geändert werden, um die Abmessungen der Dachunterkonstruktion und die Ergebnisse der strukturellen Bewertung widerzuspiegeln.

So verwenden Sie die native MS-Integration in OpenSolar

1. Navigieren Sie zur Designseite
2. Klicken Sie auf die Registerkarte „Montage“ in der linken Symbolleiste
3. Es werden zwei Optionen von MS angezeigt:
1. Pitched Pro Line
2. Trapeze Pro line (nur im Vereinigten Königreich verfügbar)

Beide Optionen verfügen über die integrierte Funktion „Auto-Racking“, d. h. OpenSolar verarbeitet die Modul-Designdaten automatisch, um eine vollständige Liste der erforderlichen Montagekomponenten zu erstellen.

Pitched Pro Line 🇬🇧🇪🇸🇩🇪🇳🇱🇵🇱

Das Pitched Pro Line-System ist für Schrägdachanwendungen konzipiert und bietet Flexibilität für gerahmte und rahmenlose Solarmodule in Hoch- oder Querformat. Dieses System besteht aus Aluminium mit Edelstahlkomponenten, was eine lange Lebensdauer gewährleistet. Es kann für Dachneigungen zwischen 0 und 60 Grad verwendet werden und ist so konstruiert, dass es Windlasten von bis zu 216 km/h und Schneelasten von 1,4 kg/m² standhält.

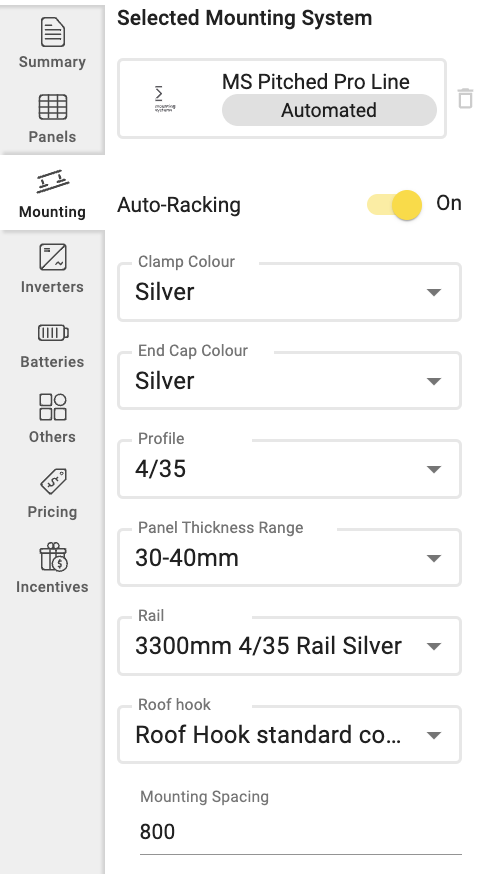

Bei dieser Montageoption können Sie die Farbe der Klemme, die Farbe der Endkappe, das Profil, den Bereich der Paneelstärke, die Schiene und den Typ des Dachhakens ändern. Mit dem Kippschalter „Auto-Racking“ werden diese Einstellungen automatisch vorgenommen.

Trapeze Pro Line (nur im Vereinigten Königreich) 🇬🇧

Die Trapeze Pro Line ist in erster Linie für geneigte Dächer konzipiert und eignet sich besonders für Dächer aus Falzblech, Stahl und Aluminium. Dieses System kann in Reihen angeordnet werden und unterstützt sowohl gerahmte als auch ungerahmte Solarmodule, die entweder im Hoch- oder Querformat installiert werden können. Es ist für Dachneigungen von 5 bis 45 Grad ausgelegt.

Die Struktur der Trapeze Pro Line besteht aus Aluminium-Trägermaterialien und Edelstahl für kleinere Teile, wodurch Haltbarkeit und Widerstandsfähigkeit gegenüber rauen Bedingungen gewährleistet sind. Sie kann Windlasten von bis zu 216 km/h und Schneelasten von 1,4 kg/m² standhalten.

• Hinweis: Dieses Montagesystem ist nur mit den folgenden Dachtypen kompatibel (bitte stellen Sie sicher, dass Sie den Dachtyp zuerst unter „Projekt“ > „Info“ > „Standortdetails“ entsprechend eingestellt haben):
• Kliplock, Metal Standing Seam und Metal Tin.

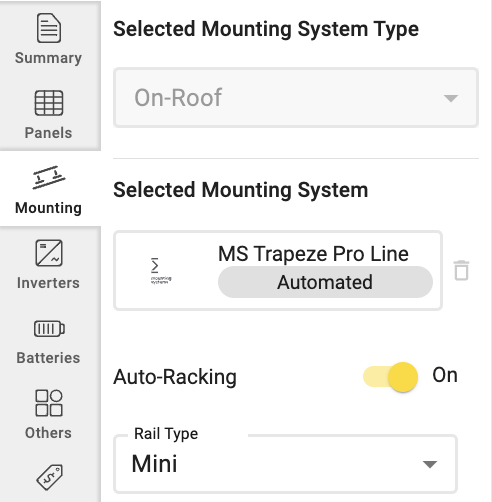

Bei Verwendung der Trapeze Pro Line stehen zwei Schienentypen zur Auswahl:

• Mini
• Dieser Schienentyp ist für Installationen ausgelegt, bei denen kürzere Schienenabschnitte für die sichere Montage der Solarmodule ausreichen.
• Durchgehend
• Durchgehende Schienen verlaufen über die gesamte Länge des Installationsbereichs und bieten eine einheitliche Basis für Solarmodule. Dieser Schienentyp wird in Situationen verwendet, in denen maximale Unterstützung und Stabilität erforderlich sind, insbesondere in Umgebungen mit hohen Windlasten oder anderen anspruchsvollen physischen Bedingungen.

Wenn Sie entweder die Pitched Pro Line oder die Trapeze Pro Line verwenden, werden die entsprechenden Montagekomponenten automatisch auf der Registerkarte „Sonstige“ auf der Designseite angezeigt. Dies hilft Ihnen dabei, eine genaue Stückliste für Ihr System zu erstellen.
