So fügen Sie ein Wärmepumpensystem in Projekte ein (Beta)

Dieser Artikel erklärt, wie man eine Wärmepumpe in das Systemdesign in OpenSolar hinzufügt.

Durch Hinzufügen der Komponente und Modellierung ihres Energiebedarfs können Sie den Stromverbrauch prognostizieren und den Kunden die neuen Heizkosten im Vergleich zu ihrem bestehenden Heizsystem zeigen.

Wärmepumpendaten im Feld Heat Input eingeben

Das Heat Input-Feld im Energy-Tab ist der Ort, wo Sie die Größe und den Typ der Wärmepumpe angeben können, die für die Immobilie Ihres Kunden geeignet ist.

Voraussetzung:
Um die Heat Input-Felder auszufüllen, muss zuerst die am besten geeignete Wärmepumpe für die Immobilie Ihres Kunden dimensioniert werden.

Haftungsausschluss:
OpenSolar ist kein regulatorisch konformes Wärmepumpen-Design-Tool. Um Wärmepumpen in einigen Ländern zu verkaufen, müssen Sie zuerst eine konforme Wärmepumpenbewertung und ein Design abschließen. Im Vereinigten Königreich sind konforme Tools kostenlos verfügbar von MCS und anderen Anbietern.

Der Heat-Bereich in OpenSolar ist entworfen, um es zu ermöglichen, Wärmepumpen-reaktive Solardesigns zu generieren, sowie den Verkauf von angemessen dimensionierten (in Übereinstimmung mit lokaler Regulierung) Wärmepumpensystemen über die Plattform.

A. Wärmeeingabemodus auswählen:

• Öffnen Sie Ihr gewünschtes Projekt in OpenSolar.

• Navigieren Sie zum Energy-Tab.

• Scrollen Sie zum Heat-Bereich.

• Wählen Sie die bevorzugte Eingabemethode: Manuelle Eingabe, oder JSON-Upload.

Manuelle Eingabe (empfohlen):
Manuelle Eingabe erfordert manuelle Eingabe der standardmäßig entworfenen Wärmepumpenmerkmale der Industrie.

Dieser Modus ist kompatibel mit jeder Wärmepumpen-Designsoftware, die den jährlichen Energiebedarf der Wärmepumpe ausgibt (Gesamtjährlicher Energieverbrauch).

Im Backend generiert OpenSolar ein Standard-Stunden-für-Stunden-Heizprofil basierend darauf, wo die Organisation lokalisiert ist.

Dies ist der empfohlene Modus für die meisten Solar-Profis, die wärmeempfindliche Solarprojekte entwerfen oder beginnen wollen, Wärmepumpen als Teil ihres Solarprojekts zu verkaufen.

Manuelle Eingabe ist nur geeignet für Wärmepumpen, die in Heizmodus-only arbeiten.

Manuelle Eingabe ist nicht geeignet für Wärmepumpen, die entworfen sind, im Kühl- oder im Kühl- und Heizmodus zu arbeiten.

JSON-Upload (Fortgeschritten):
JSON-Upload erlaubt fortgeschrittenen Wärmepumpen-Designern, die ihr eigenes Stunden-für-Stunden-Heizlastprofil für die Immobilie generiert haben, das spezifische jahreslange Energieprofil der Wärmepumpe hochzuladen, sowie die spezifische Wärmepumpe – komplett mit allen ihren Designparametern – direkt ins Projekt hochzuladen.

Dieser Modus ist ideal für Maschine-zu-Maschine integrierte Optionen.

Es erfordert maßgeschneiderte Gebäudesimulations- und dynamische Wärmemodellierungssoftware, um die JSON-Struktur zu generieren und auszugeben.

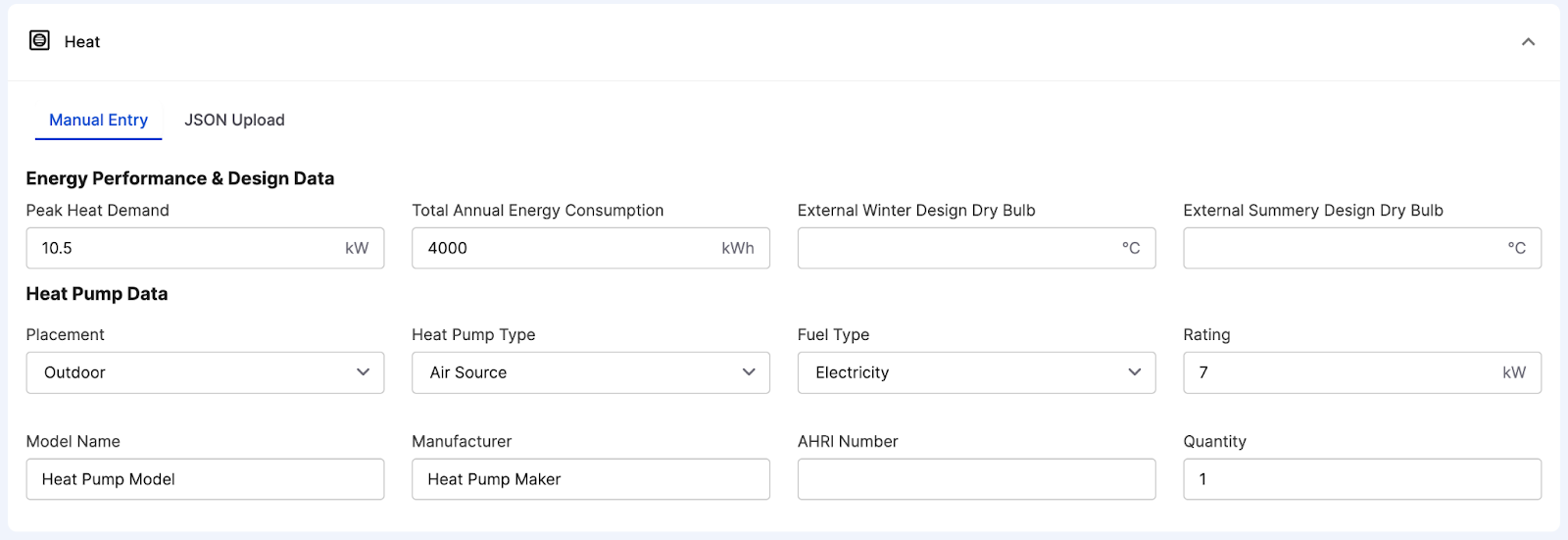

B. Energie-Performance- & Design-Daten eingeben

Diese Daten werden benutzt, um das Modellieren des Strombedarfsprofils von einer Wärmepumpe und die Dimensionierung der Solaranlage zu ermöglichen.

Hinweis: Diese Information kann in jedem konformen Wärmepumpen-Designreport gefunden werden, der für die Immobilie Ihres Kunden vorher abgeschlossen werden muss.

• Geben Sie die Spitzen-Heizlast in kW für die Immobilie ein, basierend auf den Designbedingungen für die Region.

• Geben Sie den Gesamtjährlichen Energieverbrauch für die Wärmepumpe in kWh ein. Dies ist die elektrische Nachfrage, nicht die Wärmeabgabe. (Pflichtfeld)

• Geben Sie die externe Winter-Design-Trockenkugeltemperatur in °C ein. Dies ist die Design-Temperatur, die zur Dimensionierung der Heizkapazität der Wärmepumpe benutzt wird.

• Geben Sie die externe Sommer-Design-Trockenkugeltemperatur in °C ein. Dies ist die Design-Temperatur, die zur Dimensionierung der Kühlkapazität der Wärmepumpe benutzt wird.

C. Wärmepumpendaten eingeben

Diese Daten werden benutzt, um den Verkauf der entworfenen Wärmepumpe zu ermöglichen.

• Geben Sie den Modellnamen ein

• Geben Sie den Hersteller ein

• Geben Sie die AHRI-Nummer oder MCS-Nummer ein (abhängig von Region). Wo anwendbar, werden diese benutzt, um weitere Produktdetails in der jeweiligen Produktcharakteristik-Datenbank nachzuschlagen.

• Geben Sie Menge als 1 ein.

Ihre angegebene Wärmepumpe wird nun innerhalb des Projekts verfügbar sein.

Wärmepumpenkomponente zum Systemdesign hinzufügen

Um in Berechnungen und Proposal eingeschlossen zu werden, müssen Sie die Projekt-Wärmepumpenkomponente zu einem oder allen Ihrer entworfenen Systeme im Design-Tab hinzufügen.

• Navigieren Sie zu Design: Öffnen Sie Ihr Projekt und gehen Sie zur Design-Tab.

• Wählen Sie Other Components: Im linken Panel, klicken Sie auf den Tab Other components.

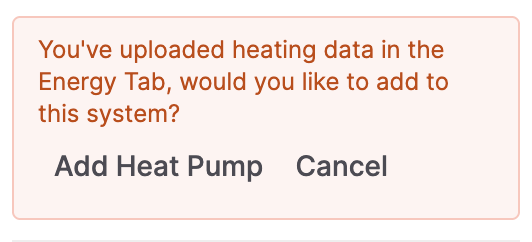

• Fügen Sie die Wärmepumpenkomponente hinzu, indem Sie auf Add Heat Pump in der Benachrichtigung klicken.

Im neuen hinzugefügten Komponent in der Sektion Other, wählen Sie das Dropdown und wählen Sie Wärmepumpe Marke und Modell. Suchen Sie in der Datenbank nach dem spezifischen Wärmepumpenmodell, das Sie vorschlagen, und fügen Sie es dem Projekt hinzu.

Speichern Sie das Projekt und die Systemdesigns, indem Sie den Save-Button drücken.

Wie die Wärmepumpendaten benutzt werden

• Nehmen Sie den Gesamtjährlichen Energieverbrauch × Heizprofil für dieses Land, um ein 8760-Profil zu generieren.

• Dies wird dann zum bestehenden Standortverbrauch hinzugefügt (wenn eine neue Wärmepumpe), um eine neue Gesamtkurve des Verbrauchs zu generieren. Dies kann dann von Profis benutzt werden, um ihre Solaranlage zu modellieren und die gesamte Standorterzeugung mit der gesamten Standortnachfrage abzugleichen, wenn das ihre Solardimensionierungsstrategie ist.

Wie wir HP-Daten im Proposal benutzen

• Die resultierenden Vorher- und Nachher-Betriebskosten sollten übernommen werden und sichtbar sein in Classic und Sales Machine Proposal.

• Im Sales Machine Proposal wird auch der Ausschluss von Gas enthalten sein, um die Veränderung des Lebensstils zu zeigen.

Dies ist Teil von Sales Machine. Sales Machine befindet sich derzeit in der geschlossenen Betaphase. Wenn Sie sich für den frühen Zugriff auf unser Angebotstool der nächsten Generation registrieren möchten, füllen Sie bitte dieses Formular aus: https://cne2p.share.hsforms.com/2D1FKEP5SQeS1MgOHioN-Ng
