OpenSolars designverktyg ger dig möjlighet att snabbt och enkelt kontrollera inverteringsstorleksbegränsningarna för din design och ger dig förslag på den tillåtna strängslängden baserat på panelspecifikationerna, inverterspecifikationerna och även de minsta och maximala temperaturerna på den plats du designar på.
Dessa rekommendationer och varningar för storlek och stränghet kommer automatiskt att beräknas för icke DC optimerade strängomformare samt mikroomformare.
Du kommer att märka dessa rekommendationer på två nivåer:
- Omvänd nivå

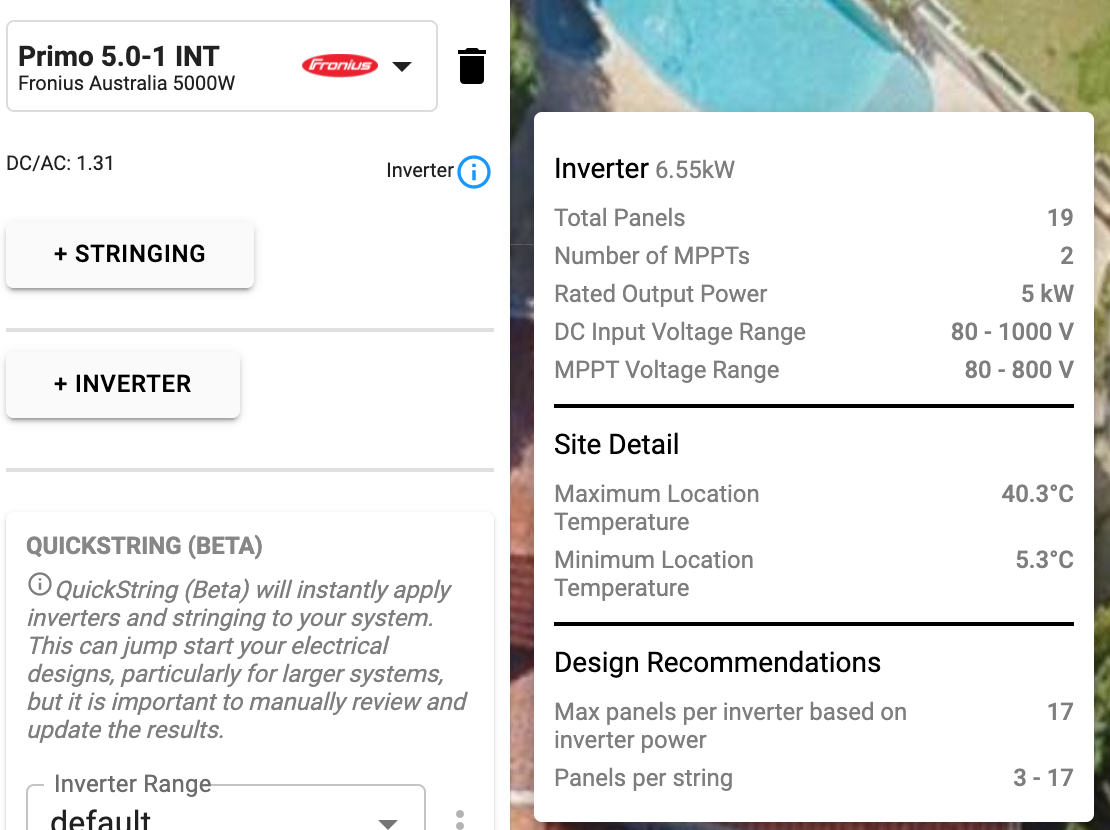

Som visas i skärmdumpen nedan, ger inverter info popup viktig information om invertern samt webbplats detaljer och design rekommendationer.

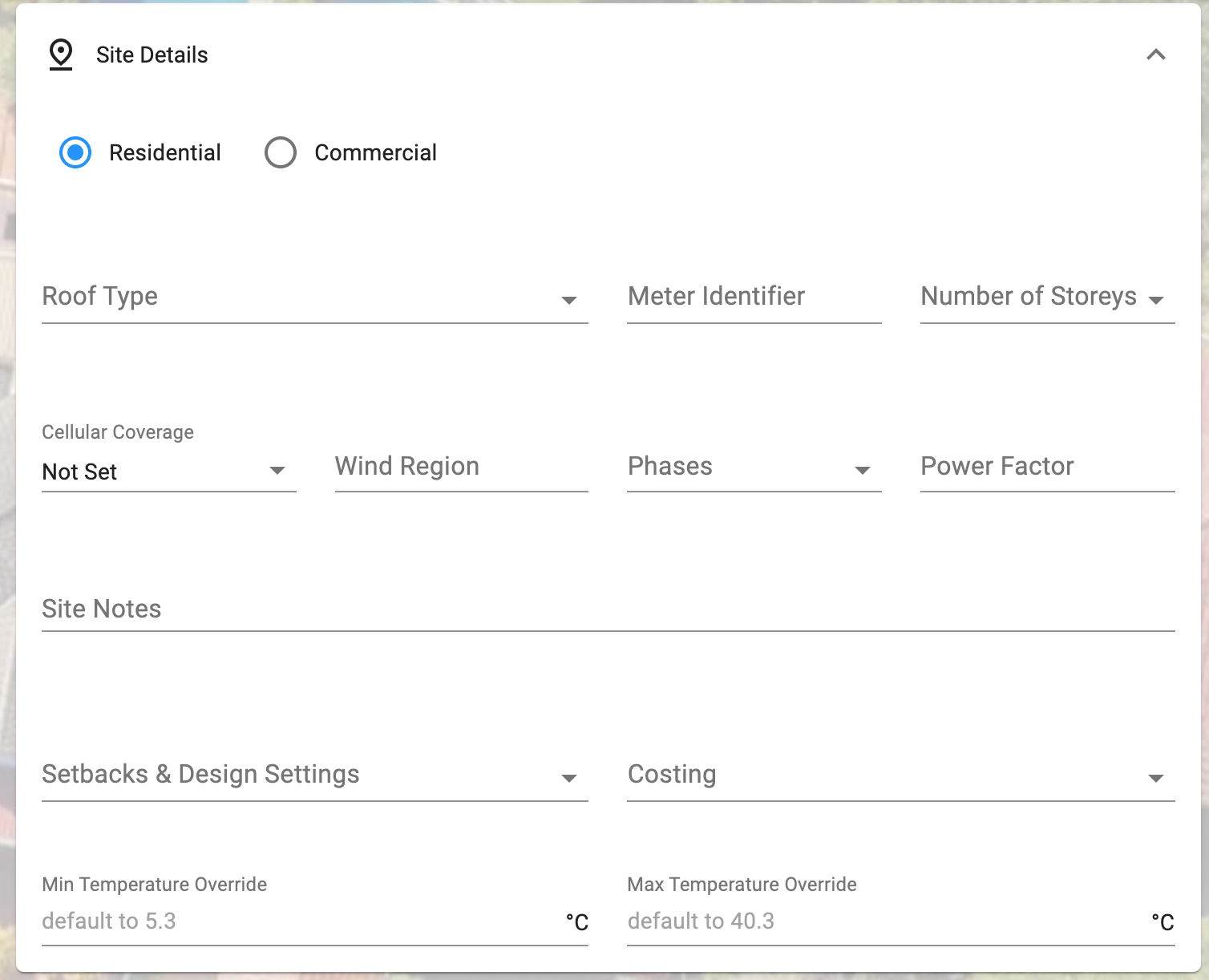

Observera att lägsta och högsta platstemperaturer kan uppdateras på Infosidan i sektionen Webbplatsinformation:
- MPPT-nivå
Denna nivå visar detaljerna för varje strängspänning vid högsta och lägsta temperaturer för att kontrollera om strängningen är tillåten.

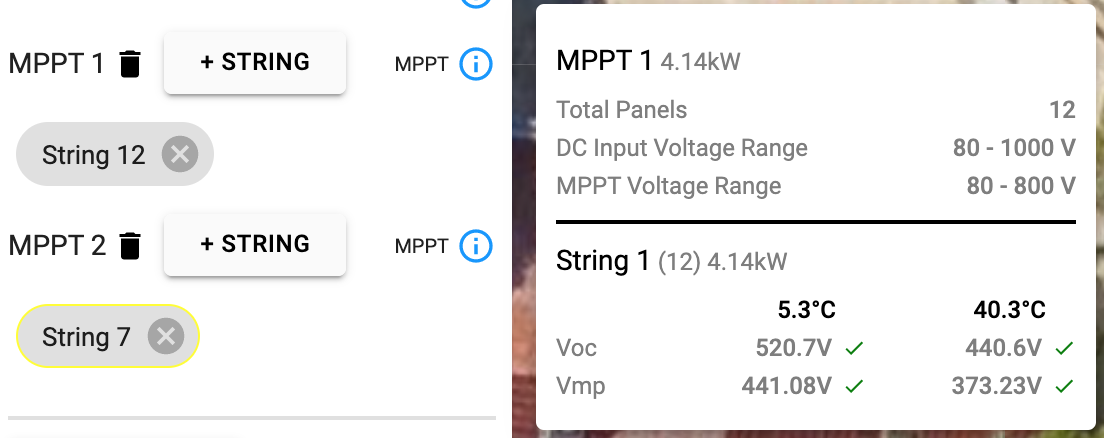

Som visas i skärmdumpen nedan, finns det en MPPT info popup för varje MPPT som kommer att visa information om alla strängar där.

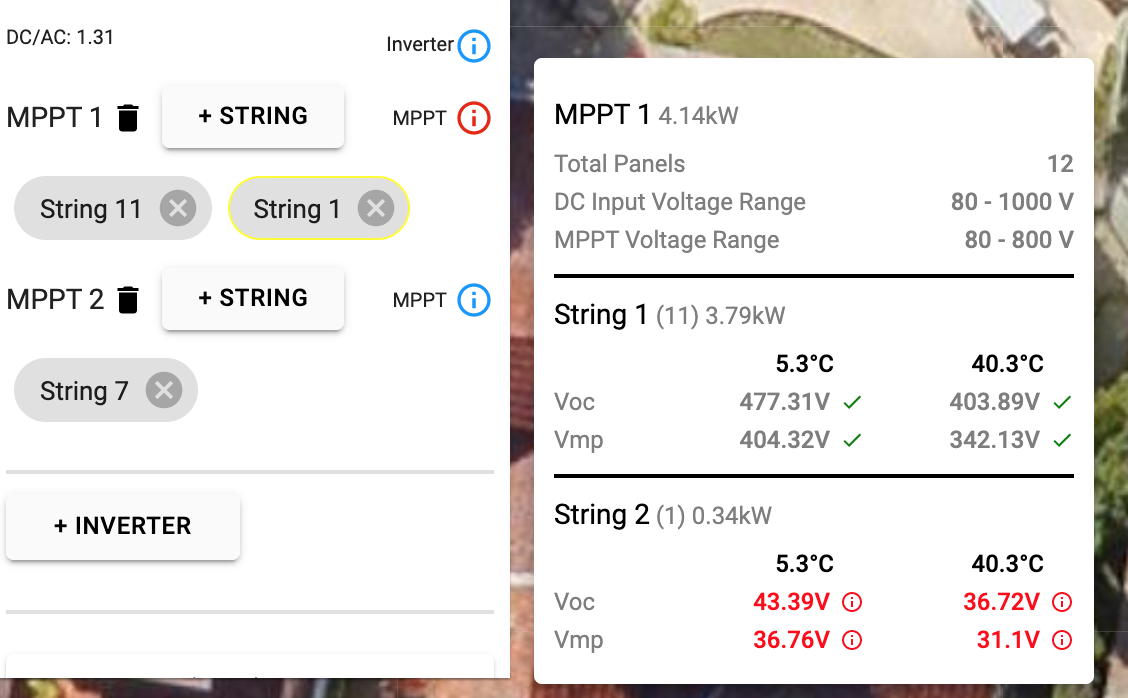

Om det finns några problem, den blå info ikonen kommer att vända sig till rött och du kan sväva för att se var problemet ligger:

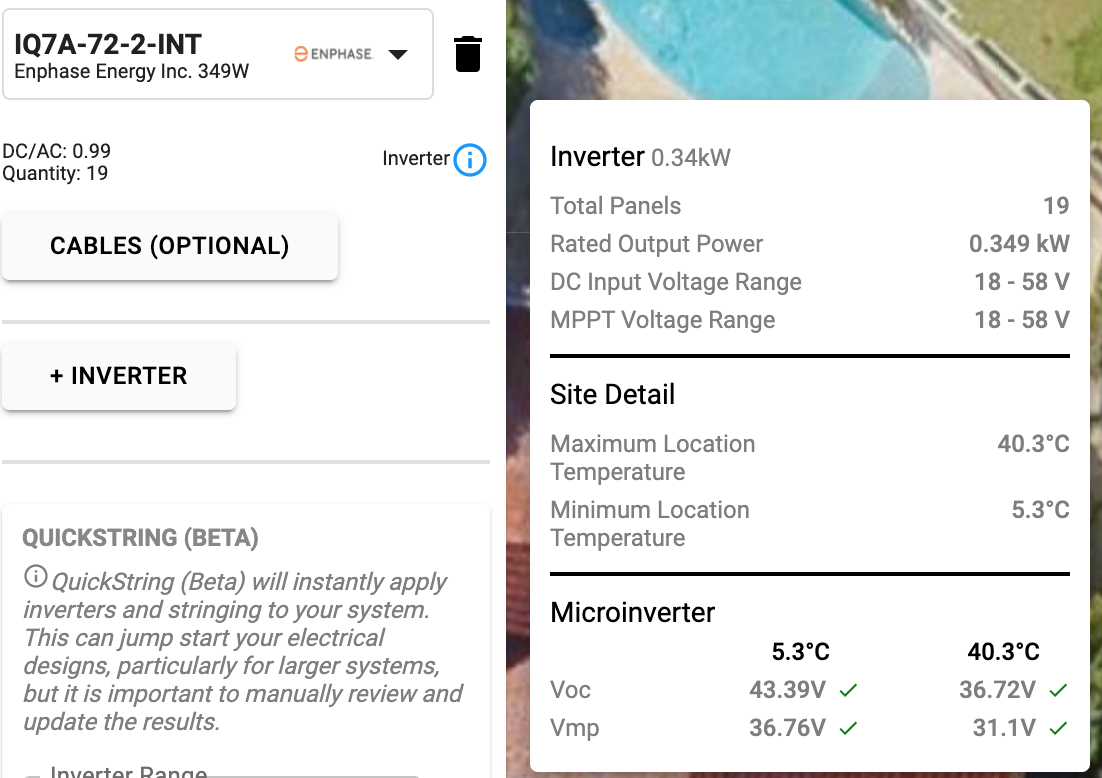

Dessa pop-ups fungerar på samma sätt för mikroinverterare, förutom att det naturligtvis inte finns MPPT pop-up info.
Förutom dessa användbara popup-fönster har vi också lagt till några varningsmeddelanden för när designrekommendationer överskrids. Dessa omfattar:
- Varning när DC/AC-förhållandet är & lt; 75%
- Varning när DC/AC-förhållandet är & gt; 133%
- Varning när DC/AC-förhållandet är & gt; 150%
- Varning när spänningsgränser överskrids (antingen Voc eller Vmp)
Dessa varningar är avsedda att vara en guide, men den slutliga designen lämnas till designern.
