Navigera i designzonen

Denna artikel finns i avsnittet Projekt  & amp; Design i appen.

Tips om att navigera i designzonen:

• Zooma in och ut genom att rulla på musens scrollhjul.
• Flytta runt kartan genom att klicka och dra.
• Välj objekt (moduler, kanter, punkter, etc) genom att vänsterklicka på dem
• Flytta objekt (moduler, kanter, punkter osv.) genom att välja dem och sedan klicka på knappen bredvid objektet.
• Ta bort objekt (moduler, kanter, punkter osv.) genom att välja dem och sedan klicka på knappen i vänstra sidofältet.
• Du kan alltid se vad som för närvarande väljs genom att titta på den vänstra sidofältet.

Dina system

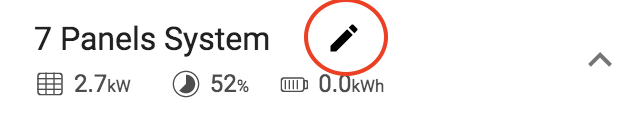

När du först anger Studio-utrymmet för ett givet projekt kommer du att börja designa ditt system i den vita fliken, som visas till vänster på skärmen. Denna flik namnges automatiskt efter hur många paneler som finns i designen, men detta kan redigeras genom att klicka på pennikonen.

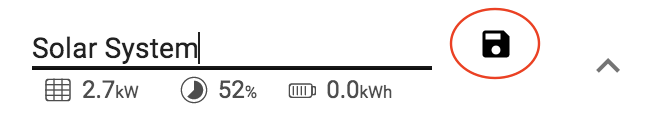

Se till att du sparar den nya titeln genom att klicka på spara ikonen.

Detta system representerar en särskild systemdesign. Inom detta system kan du ha många panelgrupper och kan anpassa utrustning, skuggning och visa kostnad  & amp; marginal. (se Anpassning av priser, utrustning och strängar för ett system för ytterligare detaljer).

Klicka på fliken för din specifika design kommer att visa dig följande på vänster sida bar:

Härifrån kan du välja din utrustning, välja hur du vill prissätta systemet och välja betalningsalternativ.

För att skapa ett nytt system klickar du bara på knappen ”Lägg till nytt system” som ligger under den befintliga systemfältet.

När du klickar på denna knapp får du möjlighet att duplicera systemet, eller skapa ett nytt system. Om du har flera system kommer OpenSolar att duplicera den markerade fliken.

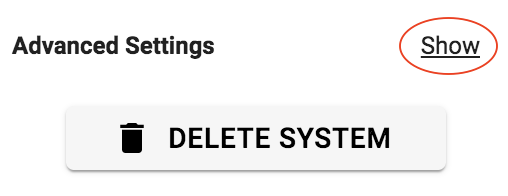

Om du har flera systemmönster och vill ta bort en, klicka på avsnittet Sammanfattning, bläddra ner och välj Radera System.

Dina panelgrupper

Inom ditt system har du möjlighet att lägga till panelgrupper genom att klicka på knappen. Detta tar dig till SolarTouch, där du kan klicka, hålla och dra paneler på ett tak.

När du har skapat panelgrupper (se nästa avsnitt om Skapa din design) kan du välja panelgrupper genom att klicka på panelgruppen på kartan.

Genom att klicka på en panelgrupp kan du se och redigera:

Dina kartvyer

I likhet med System och Panel Groups kan du välja Kartvy från den nedre delen av Studio-skärmen.

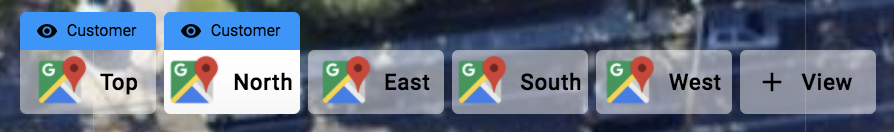

När du klickar på kartan visas ett antal inställningar, varifrån du kan göra saker som att ta bort vyn, duplicera vyn och ändra ordningen på vyn. Du kan också växla på "Visa Kund" om du vill visa mer än en kartvy på förslaget.

När detta alternativ är inställt visas en blå banner på toppen av kartan vy, indikerar att denna vy kommer att visas till kunden.

Om du vill ändra karttypen från de vanliga Google-kartorna klickar du på knappen Design mode i det övre högra hörnet.

Härifrån kan du välja bildleverantören från rullgardinsmenyn.

Anmärkning: När du tittar på en uppifrån och ner satellitbild, är Norr mot toppen av skärmen. Sneda vyer vänder sig mot den riktning de definieras som. t.ex. en norr sned vy ser från söder till norr.

Visar system till kunden

Som standard visas alla system du skapar i Studio i Online-förslaget. Om du vill utforma ett system, men inte inkludera det i förslaget:

• Klicka på den specifika fliken för systemutformningen, klicka på Sammanfattningsavsnittet på vänster sida och välj sedan ”Visa” bredvid Avancerade inställningar.

• Välj sedan System Dold från Kunden.

Anmärkning: Du måste ha minst ett system som är valt att visas för kunden, annars kan du inte generera ett förslag i din online förslag flik.
