Hur man tolkar 3D-skugganalys

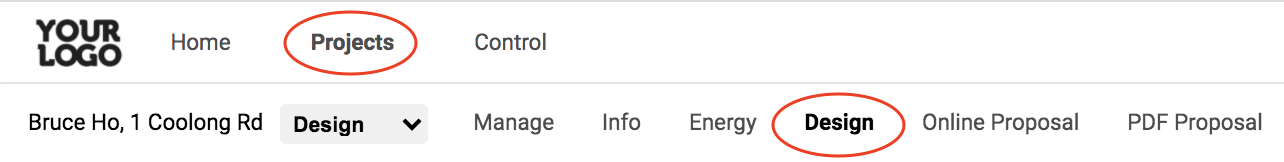

Denna artikel handlar om projektzonen och fliken Design i appen.

OpenSolar producerar en detaljerad skuggrapport baserat på tillgängliga 3D-data i projektets designflik. Denna skuggrapport är endast tillgänglig när du designar i 3D-läge med SAM aktiverat. Se denna artikel för hur du aktiverar SAM för soldesign.

Denna skuggrapport skapas på panelgruppbasis, vilket innebär att varje grupp av paneler kommer att ha sin egen uppsättning av skuggberäkningar.

För att se skugganalysen, välj en panelarray så att den blir markerad gul, navigera sedan till vänster verktygsfält och klicka på dropdown.

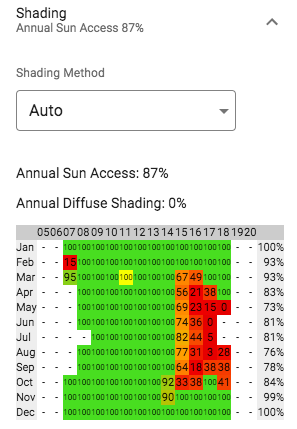

Skugganalysen ger en årlig siffra för solåtkomst (87% i exemplet ovan), månatliga medelvärden (på högra kolumnen i grått) och timtal för varje månad på året. Den gula 100 i skuggrapporten ovan indikerar att denna timme har valts, och raytracing för just denna timme kan ses på panelarray i designområdet. För detta exempel skulle strålarna alla vara gröna eftersom denna timme innebär fullständig soltillgång.

Dessa siffror representerar mängden soltillgång panelgruppen får under dagsljustimmar.

100 = Komplett soltillgång

0 = Ingen soltillgång

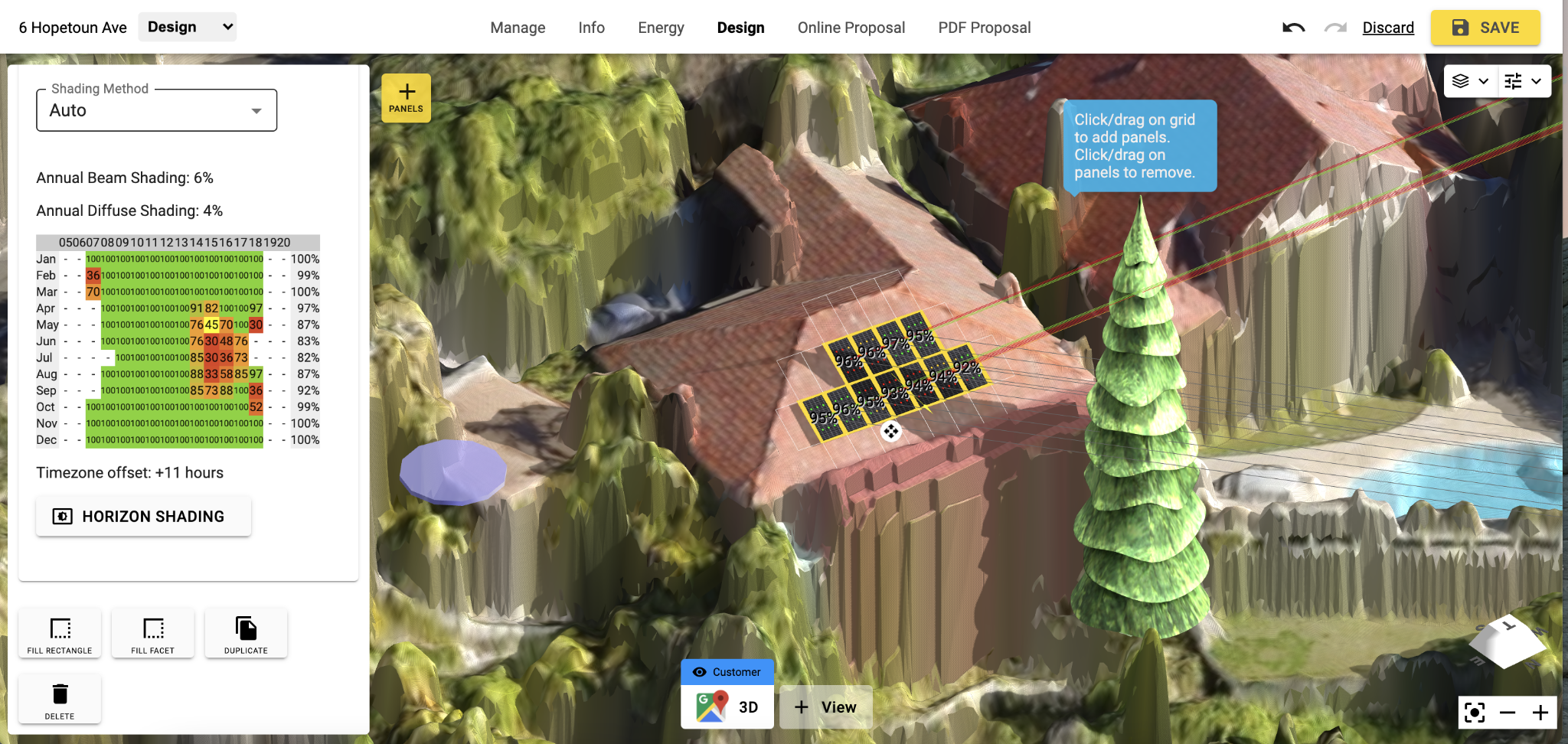

Raytracing visas nedan. I detta exempel har en mer skuggad timme av dagen valts. Du kommer att märka att skuggan visas på själva panelgruppen, i form av olika färgade prickar/strålar på panelerna. Se nedan:

Här har en mer skuggad tid på dagen valts (45%), och vi kan se effekten på varje panel sub-sträng via färgad kod. Röd indikerar direkt skuggad. Gul indikerar påverkan av skugga men inte direkt skuggad. Grön indikerar full soltillgång.

Det finns 6 prickar per panel, och färgen på dessa prickar indikerar om cellen är antingen direkt skuggad eller påverkas av skuggning av en annan cell på samma substrat. En röd prick indikerar att cellen är i direkt skugga och inte kommer att producera, en orange prick indikerar att den inte är i direkt skugga men inte kan producera eftersom dess prestanda hindras av den skuggade cellen. En grön prick indikerar att cellen varken skuggas eller påverkas av skuggan av celler på samma substrat.

Använda skuggning rapport är ett bra sätt att maximera produktionen av varje given panel array, genom att utforma systemet på ett sätt som minimerar skugga faktor.
