Skapa en 3D-design utan 3D-data

I OpenSolar kan du fortfarande skapa en 3D-design utan att ha tillgång till 3D-kartdata.

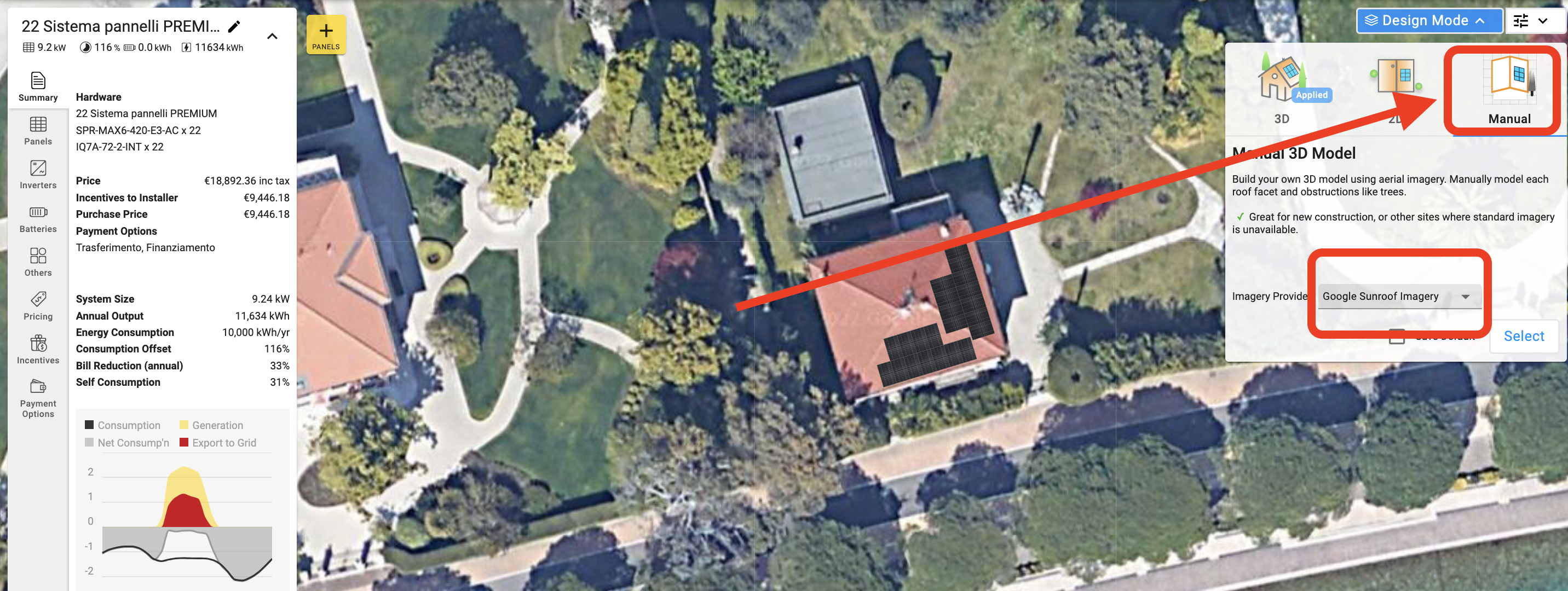

Först och främst väljer "Manuell" Design Mode i det övre högra hörnet.

Välj bildleverantören. Genom att välja "Google Sunroof Imagery" kommer du att ha Google-bilden i bakgrunden av ditt 3D-projekt, annars kan du välja "No ground imagery" för att arbeta i en tom duk eller importera dina egna bilder/bilder dra och släppa dem i designområdet.

Detta kommer att ändra karttypen, som måste vara på "ingen" i den vänstra verktygsfältet.

Du har nu en tom duk att konstruera en 3D-design med, där varje rutnät kvadrat är 10 meter i längd.

Den kommer automatiskt att vända norrut, men du kan omorientera den mot norr genom att klicka på N i kompassen i högra hörnet.

Använd ritverktygen högst upp till höger för att rita ut ett tak för din soldesign.

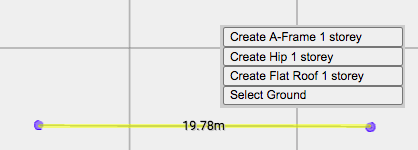

Du kan rita en rak linje som mäter längden på taket, genom att klicka på två punkter. Tryck sedan på escape-knappen för att sluta rita. Välj den linje du har ritat, så att det verkar gult, och sedan högerklicka ovanför den linjen och välj typ av tak för din design.

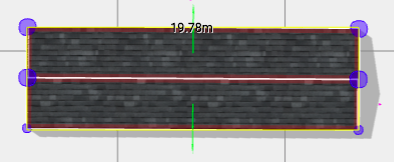

Ett tak ska visas att utforma på. Du kan sedan ändra detta tak genom att välja hörnet lila punkter och tryck på "flytta horisontellt" på vänster sidofältet, för att morfa den till dina exakta mått.

Du kan också ändra taktypen och väggtypen på vänster verktygsfält när denna modell väljs.

Högerklicka och dra för att rotera runt kartan, eller om på en track-pad (mac), två-finger klicka och dra.

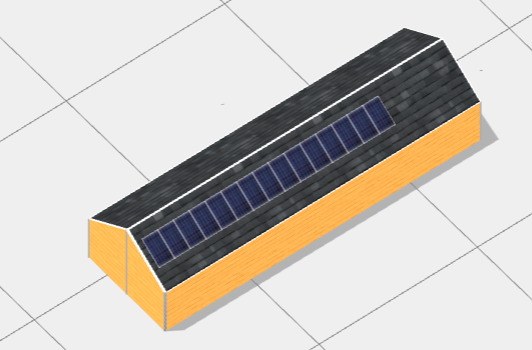

Du kan använda solberöring som vanligt för att måla dina paneler på taket. Panelerna ska automatiskt knacka på taket när de upptäcker azimuth och lutning.

Aktivera OpenSolar 3D längst ned på vänster verktygsfält för att möjliggöra skugganalys. När din solarray har utformats på taket, välj den så att en gul ruta visas runt den, och sedan kan du se en detaljerad skuggning rapport för denna panelgrupp på vänster sidofältet. Ni kan läsa mer om skuggbetänkandet här.

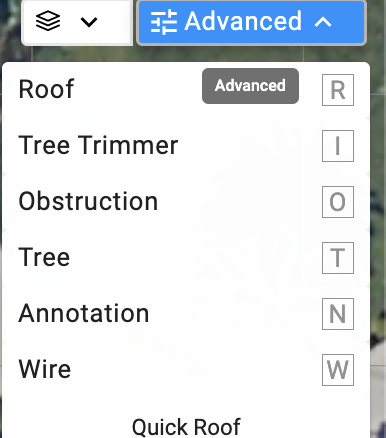

Du kanske vill lägga till några hinder för att avbilda verkliga skuggor. För att göra detta, gå till ritverktyg igen, och välj Tree eller Obstruction. Du kan placera det objektet på lämplig plats och det kommer att påverka skugganalysen och den årliga produktionen av solsystemet.

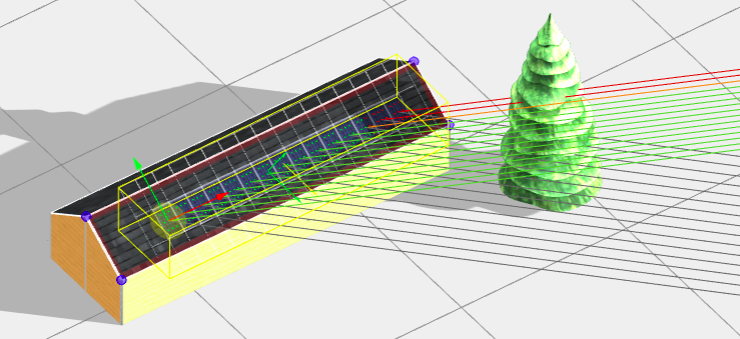

I detta exempel har en viss tid på dagen valts ut från den rapporterade skuggan, och raytracing visar effekten av ett närliggande träd på denna solarray. Du kan raytracea varje timme på dagen för att se skuggande förluster. Se ovan för mer information om hur du tolkar och använder denna skuggrapport.
