Skapa 2D-mönster

Denna artikel gäller fliken Design  i ert projekt.

Med OpenSolars avancerade SolarTouch-designkapacitet kan du skapa en systemdesign på några sekunder.

När du först går in i fliken Design  för ett nytt projekt kommer du att få en bild av webbplatsen med google maps.

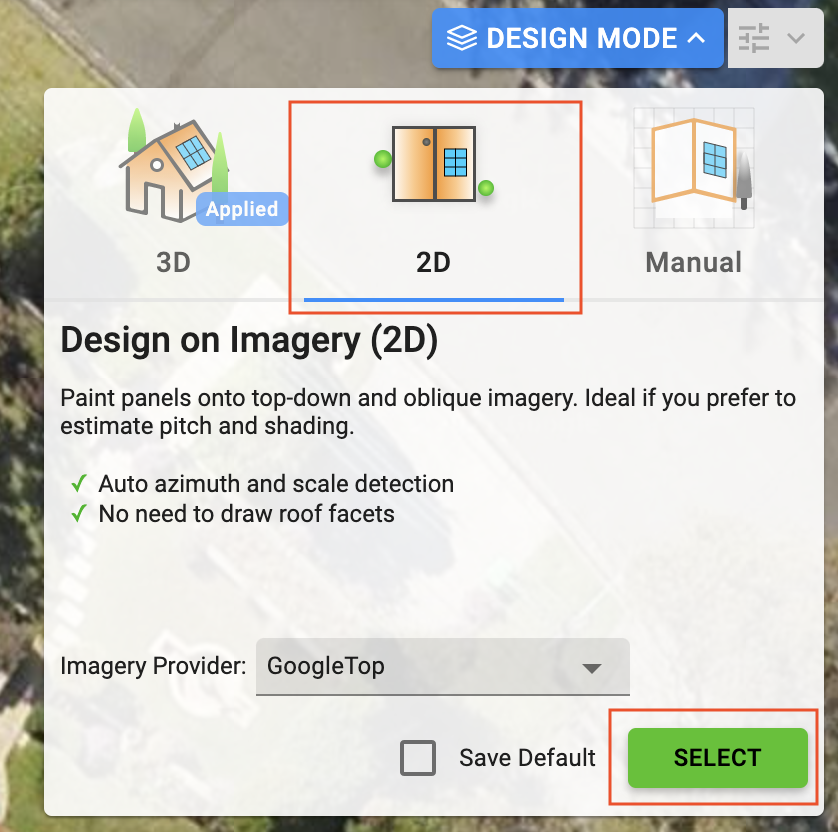

1. Välj 2D från designalternativen till höger, klicka sedan på “Välj”
2. Klicka och dra kartan för att centrera byggnaden du arbetar på. Vad som finns i den prickade rektangeln är den bild som kommer att visa på ditt förslag.

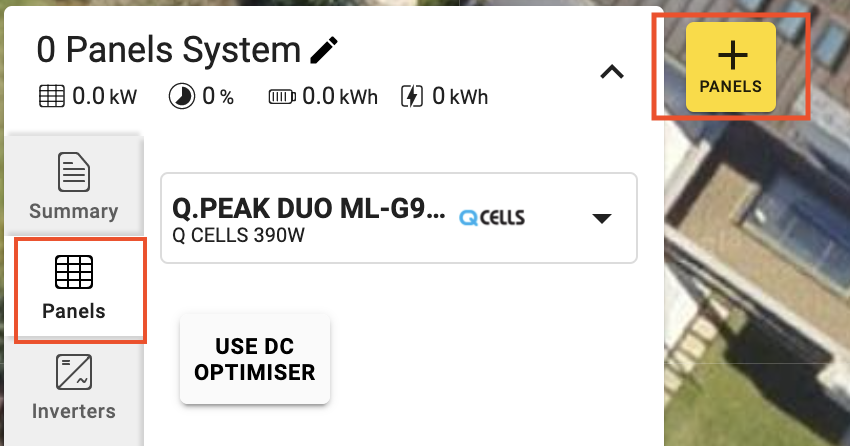

3. Klicka på panelen i den vänstra verktygsfältet, välj paneltyp och klicka sedan på knappen + paneler
4. Klicka och dra (håll vänster musknapp) för att lägga ner paneler på taket.
5. Medan du fortfarande håller musen, kan du lägga till / subtrahera paneler och justera azimuth.
6. Släpp musen när du är nöjd med din panelgrupp.

Medan du har valt en panelgrupp kan du lägga till och ta bort paneler genom att klicka (eller klicka och dra) på antingen de tomma rasterutrymmen runt panelerna (lägger till en panel) eller genom att klicka på en panel (tar bort den panelen).

Genom att klicka på en specifik panelgrupp kan du justera lutning, azimuth, panelorientering med mera.

Anmärkning: För Azimuth: North = 0˚, East = 90˚, South = 180˚ och West = 270˚

Inom denna vänstra sidofältet har du också möjlighet att lägga till lutning racks, skapa mellanrum mellan paneler, och offset panelerna genom att klicka på “Avancerad Layout”. Du kan också manuellt redigera skuggning förluster, dock föreslår vi att du använder OpenSolar 3D när tillgänglig för att få de mest exakta skuggning uppskattningar.

För att lägga till lutning racks, klicka på “racks” fält, och ange de grader av lutning du vill. Till exempel, om utformningen på ett platt tak och lägga till paneler på 10 grader lutning, du skulle behöva se till att lutningen fältet är 0, och racks fältet är 10

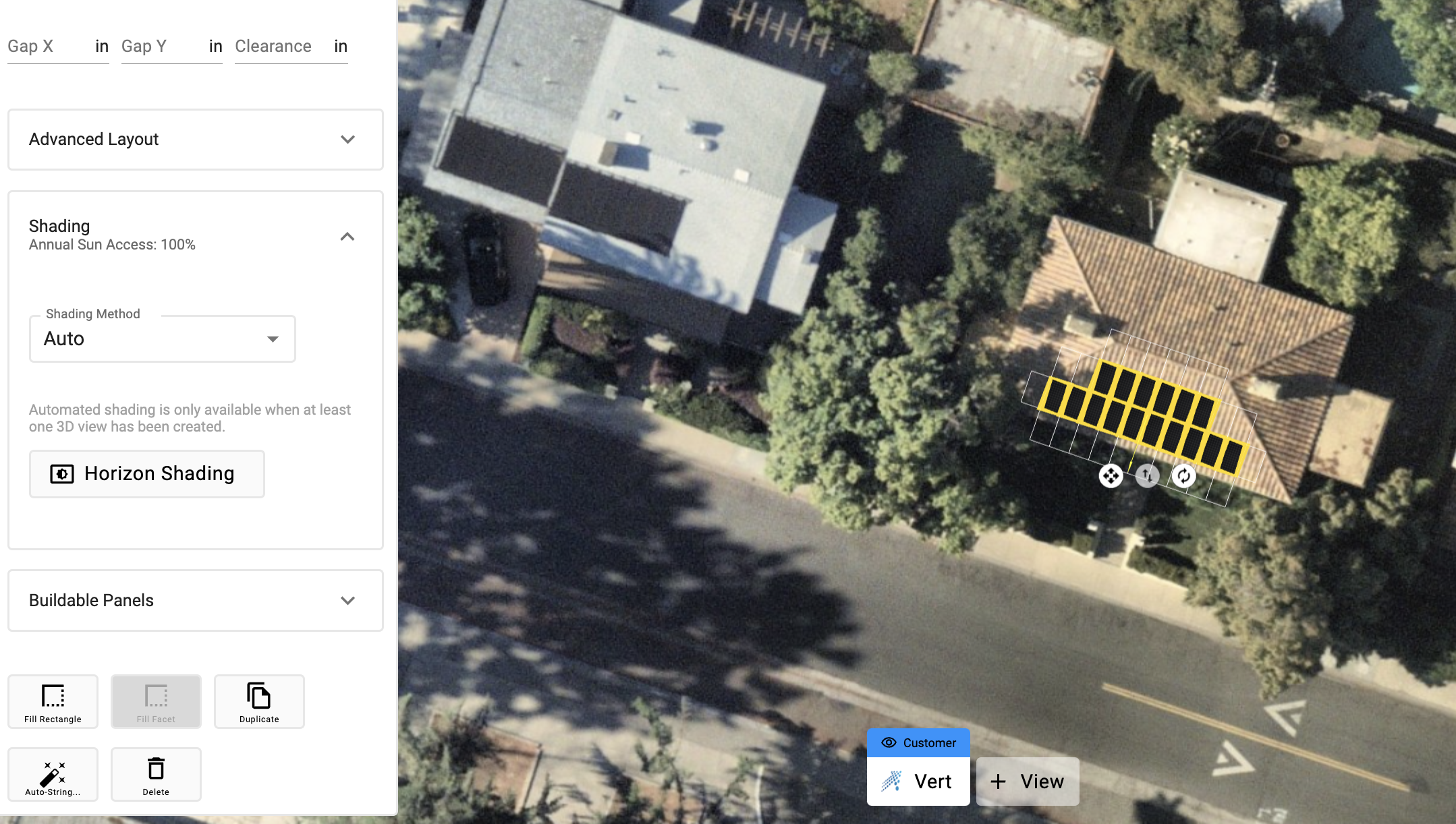

Justera skuggningen

Så här justerar du skuggningen för ett projekt med 2D-design:

Klicka på den panelgrupp du vill justera skuggningen för (den är gulmarkerad när den är vald)
Gå till avsnittet "Skuggning"
Välj din "Skuggningsmetod"
Justera "Soltillgång %" efter år, månad eller säsong
Observera att detta inte sker automatiskt, utan att du måste ha den informationen och ange den manuellt
100% är full soltillgång och 0% är ingen soltillgång
Spara
