Utformning av fasta lutningssystem

Denna artikel finns i fliken Projekt  & amp; Design på appen.

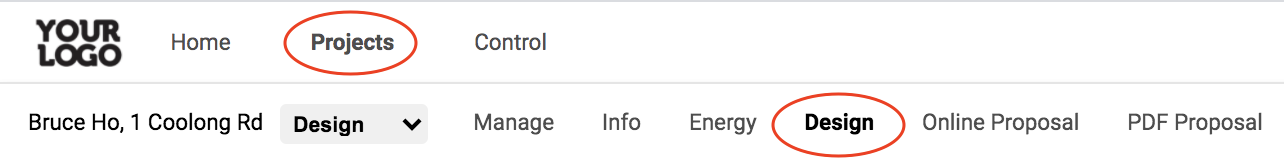

Om du vill designa ett fast lutningssystem, antingen för ett markfäste eller ett platt tak, kan du göra det i Designsektionen för varje projekt på OpenSolar.

För att starta din design, lägg till en rad moduler med SolarTouch genom att klicka på  knappen och sedan klicka, håll och dra till layoutpaneler och justera azimuth. Släpp musen när din rad är rätt längd och azimuth.

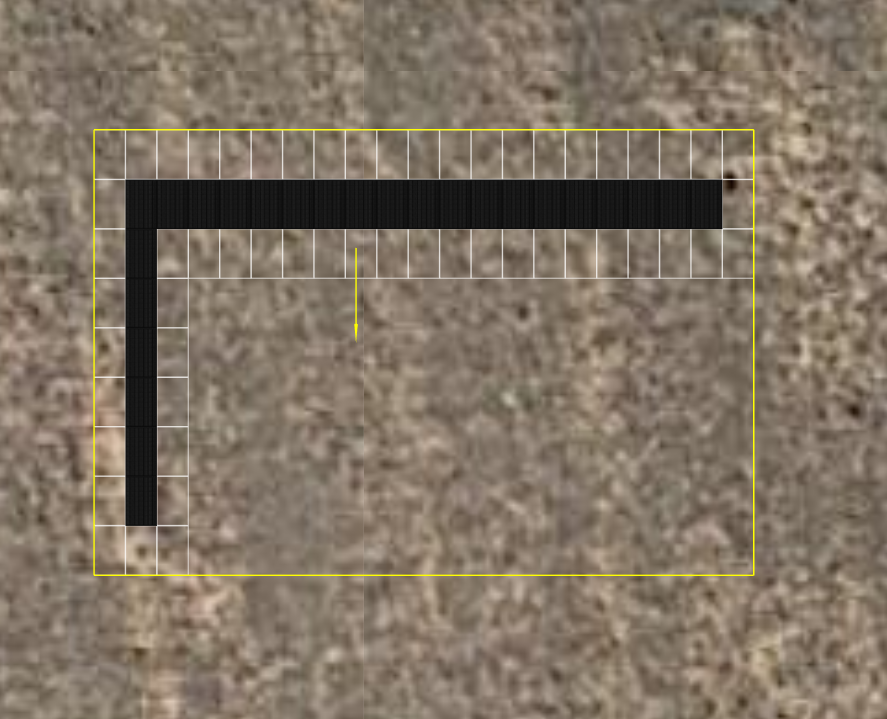

När du har skapat den första raden av moduler, skapa konturen av en rektangel genom att hålla musen och dra längs auto-befolkade rutnät rutor.

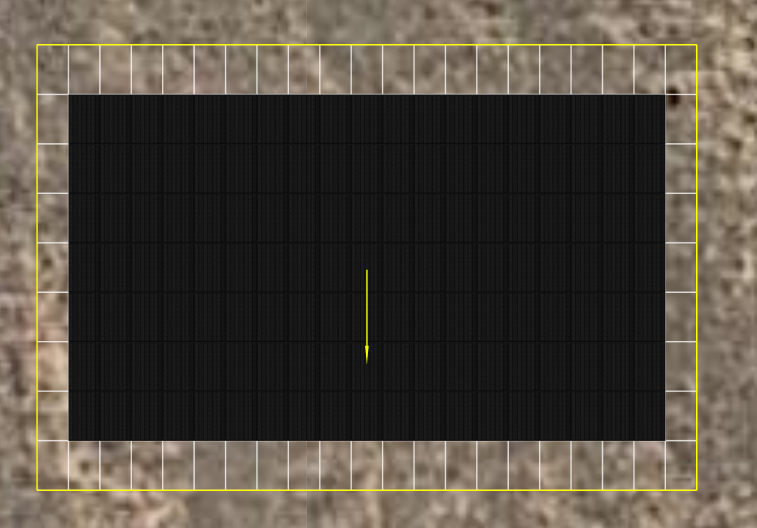

På den vänstra sidofältet kan du sedan klicka , och du kommer att ha ett stort block av paneler.

Sedan, på vänster sida bar kan du sedan justera avståndet på både X och Y koordinater genom att ange tum eller meter, eller välja om du vill offset raderna.  Du kan också justera lutning, azimuth, och rack från vänster sida bar.

Att ställa in en fast lutning innebär att du anger ett värde i fältet "Racks" för att representera lutningsvinkeln.
