Jak modelować projekt 3D na obrazach niestandardowych

Dzięki projektowaniu na niestandardowych obrazach w OpenSolar 3D użytkownicy OpenSolar mogą uzyskać wszystkie zalety silnika modelowania 3D OpenSolar, nawet jeśli używają niestandardowych obrazów. Jest to szczególnie przydatne w sytuacjach, w których obraz dostawcy systemu jest nieadekwatny z tego czy innego powodu – być może z powodu nowej konstrukcji lub obrazu słabej jakości.

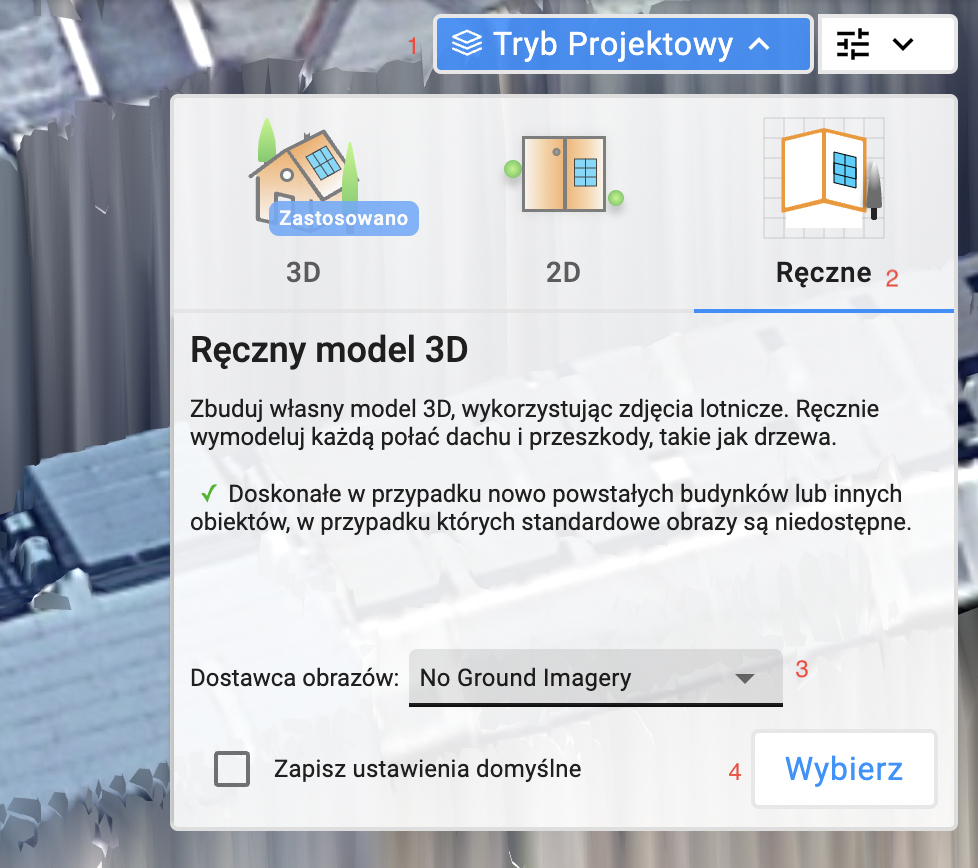

Aby skorzystać z tej funkcji, przejdź do sekcji „Projekt” danego zlecenia i (1) kliknij menu „Tryb projektowania” w prawym górnym rogu ekranu, (2) kliknij „Podręcznik”, (3) wybierz „Bez obrazu gruntu”, a następnie (4) naciśnij „Wybierz”. (Patrz zdjęcie poniżej)

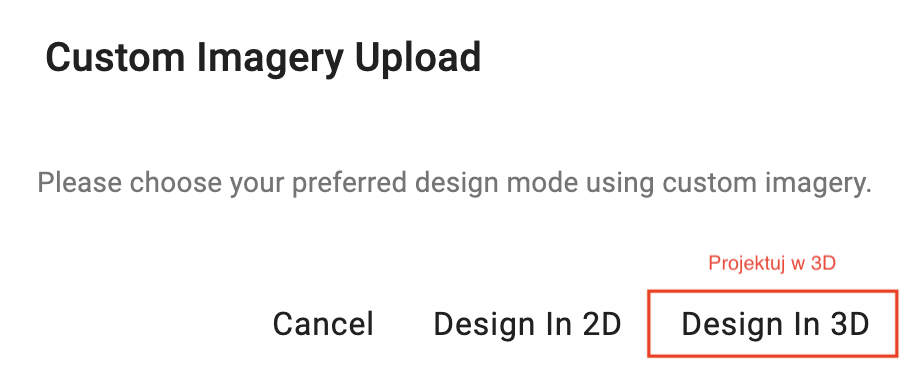

Następnie chwycić plik obrazu i przeciągnij go na pusty ekran projektu. Zostaniesz poproszony(-a) o określenie, w jaki sposób chcesz projektować – wybierz „Projektowanie w 3D”.

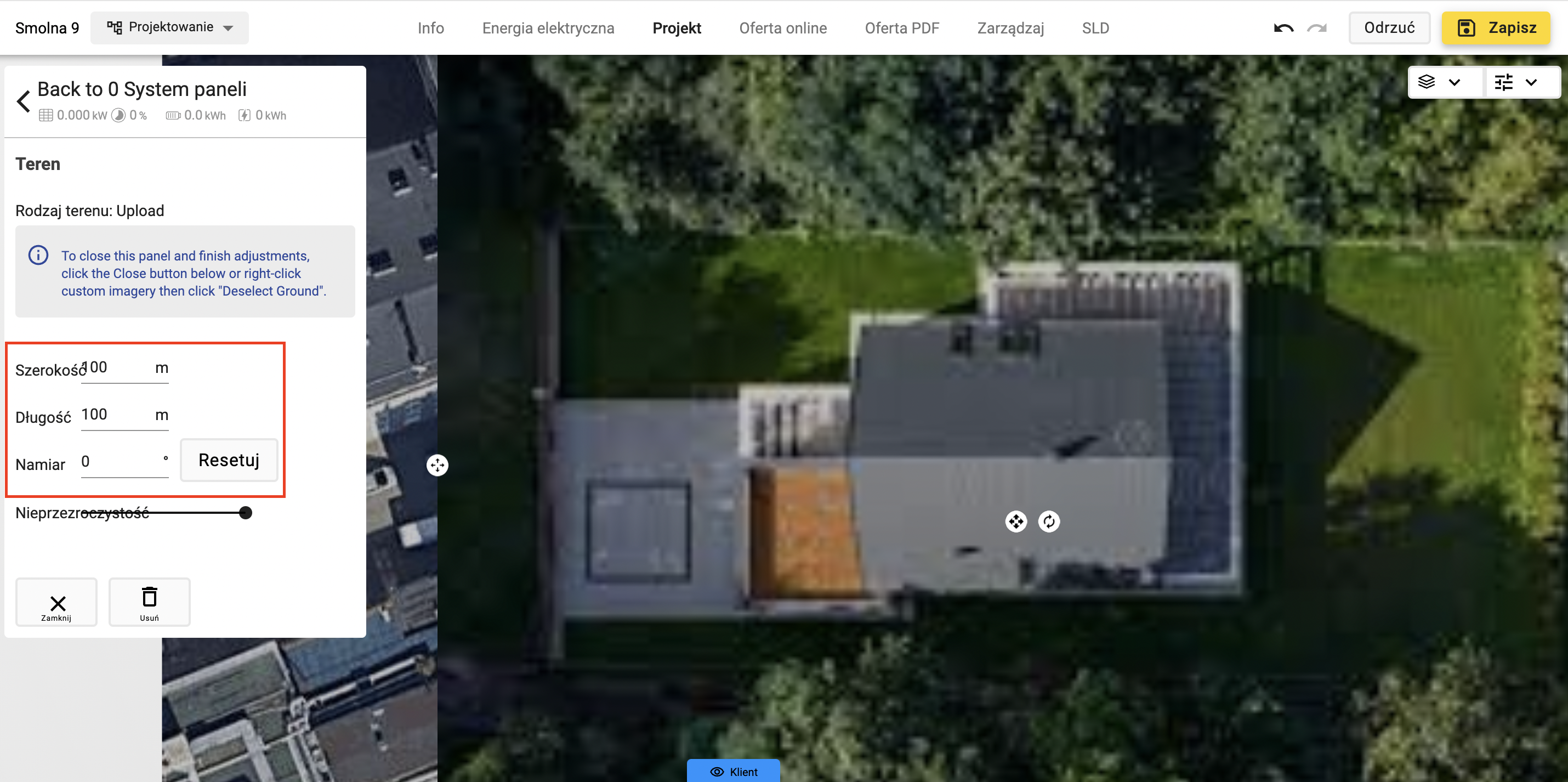

Następnym krokiem będzie określenie rozmiaru i orientacji obrazu. Większość dostawców zdjęć podaje długość gruntu lub szerokość objętą obrazem. Wprowadź jedną z tych wartości w lewym górnym menu. (Jeśli chcesz edytować te wartości później, możesz kliknąć prawym przyciskiem myszy na obrazek i wybrać „Wybierz grunt”, co spowoduje powrót do tego menu.)

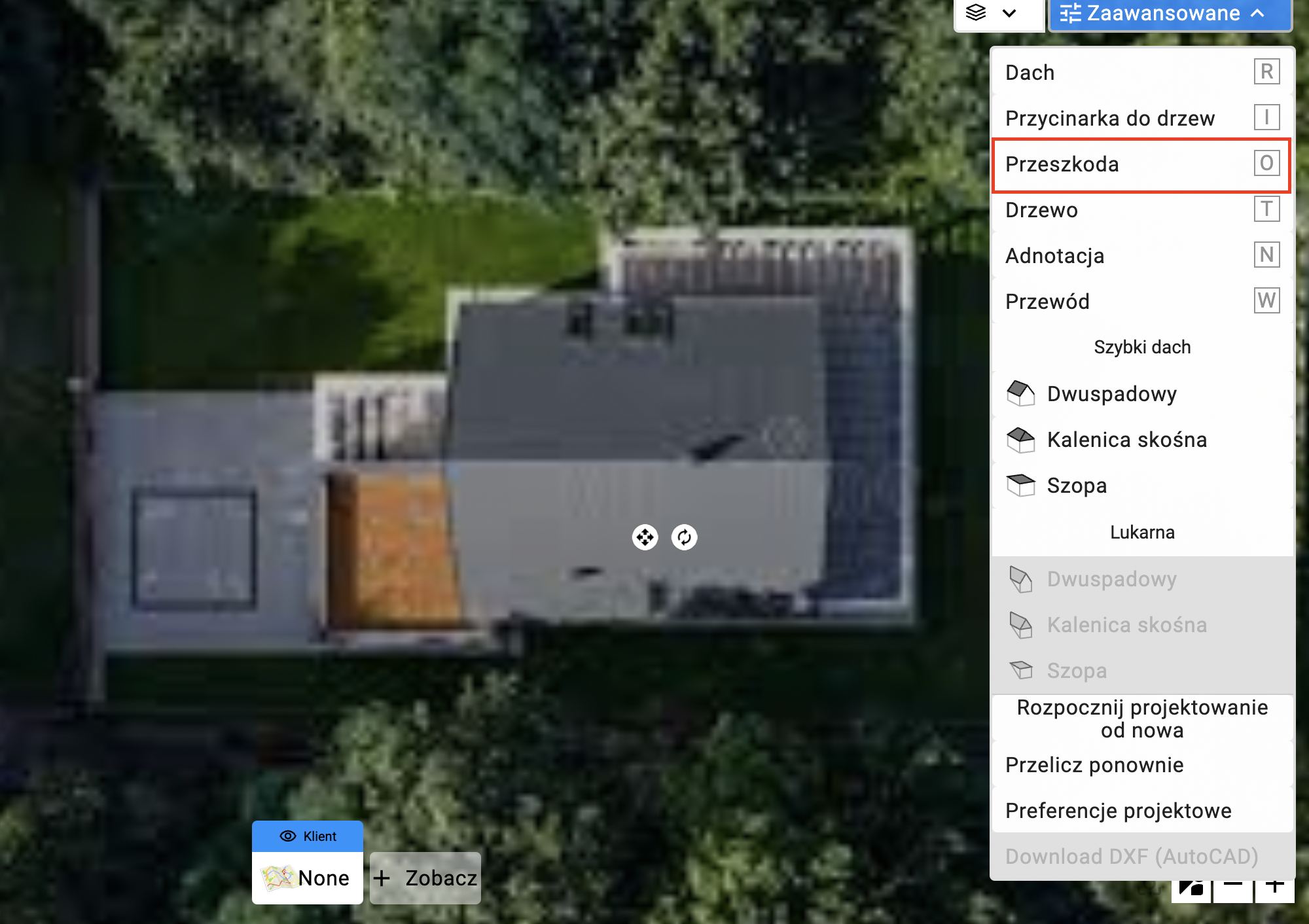

Świetnie, teraz masz obrazy w środowisku 3D. Możesz teraz zbudować swoją strukturę 3D i dodać przeszkody w zależności od potrzeb, za pomocą menu „Zaawansowane” w prawym górnym rogu.

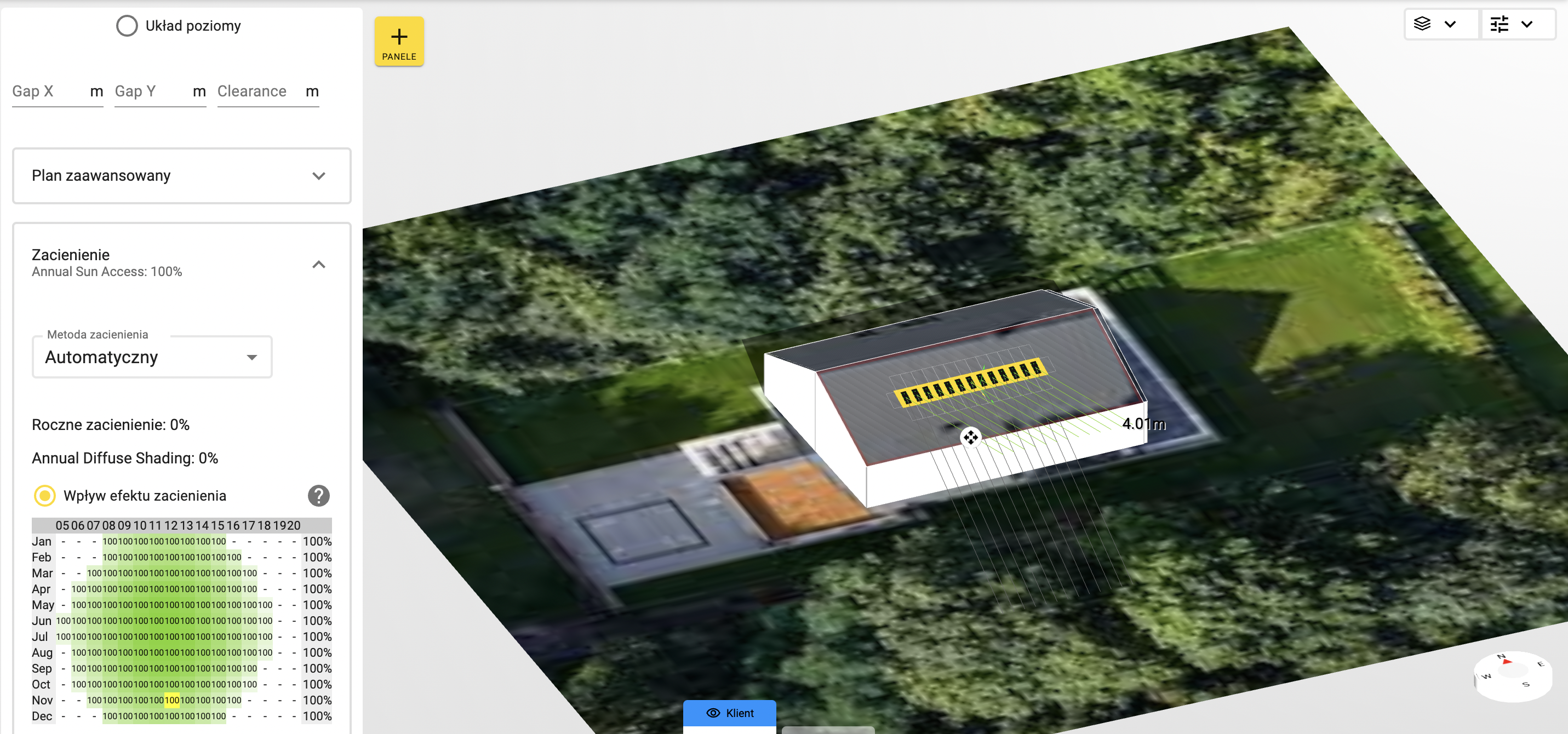

Gotowy projekt 3D na niestandardowym obrazie.
