Czym jest raport o zacienieniu?

Raport o zacienieniu w OpenSolar pozwala łatwo i szybko wygenerować szczegółową analizę wpływu cienia na każdą grupę modułów (tj. system paneli) projektu systemu w OpenSolar podczas projektowania w 3D. Raport zawiera podsumowanie na wysokim poziomie każdej grupy modułów i obejmuje informacje o:

1.    Pojemności DC

2.    Producencie modułu PV i liczbie modułów

3.    Przechyleniu i azymucie systemu

4.    Dostępie do słońca, współczynniku pochylenia i orientacji (TOF) i całkowitej frakcji zasobów słonecznych (TSRF) (TYLKO w przypadku użycia kalkulatora SAM).

Zawiera również do 3 dodatkowych wykresów i diagramów, które rozkładają wpływ zacienienia na grupę modułów:

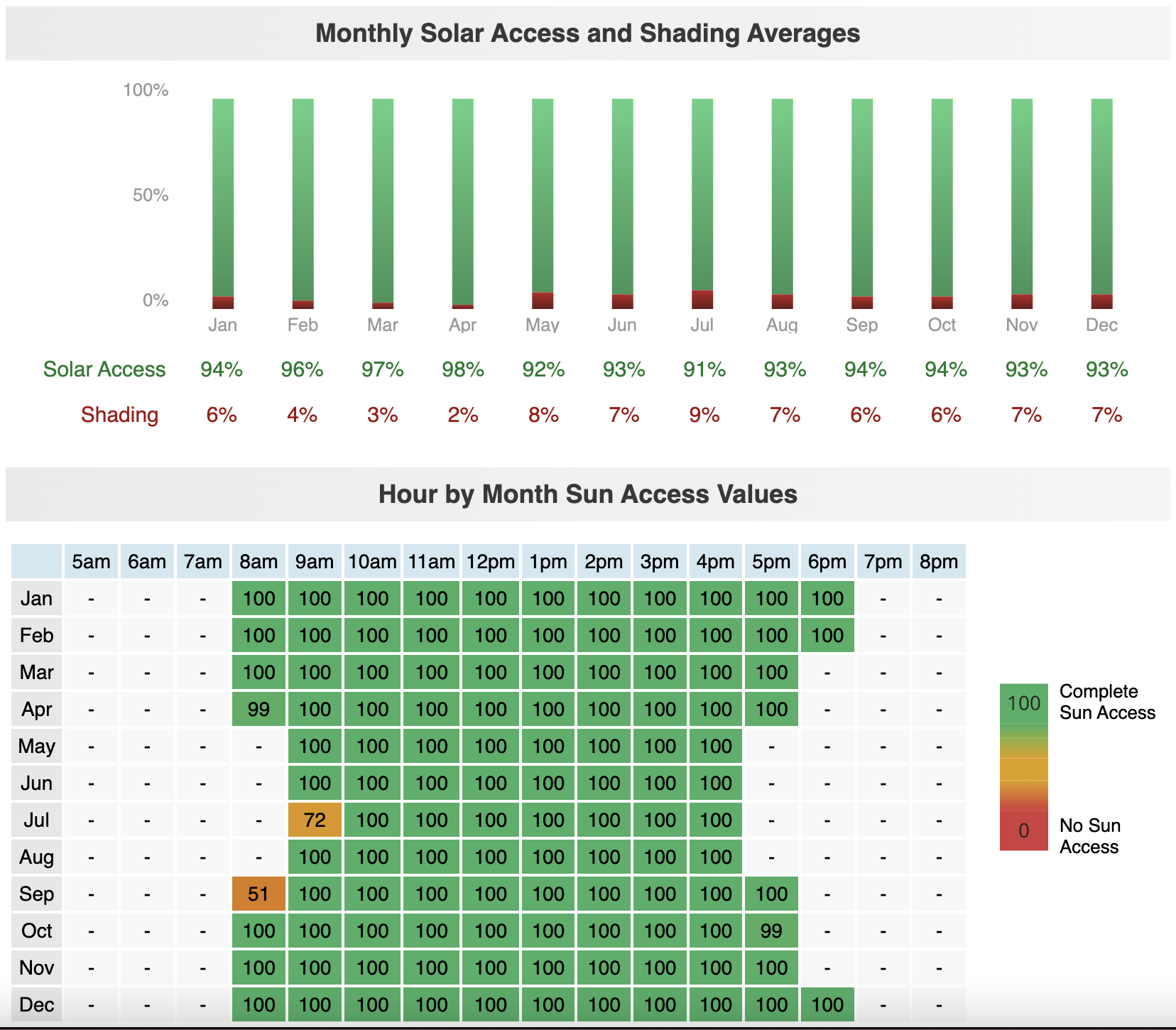

1.    Miesięczny dostęp do słońca i zacienienie (TYLKO w przypadku użycia kalkulatora SAM)

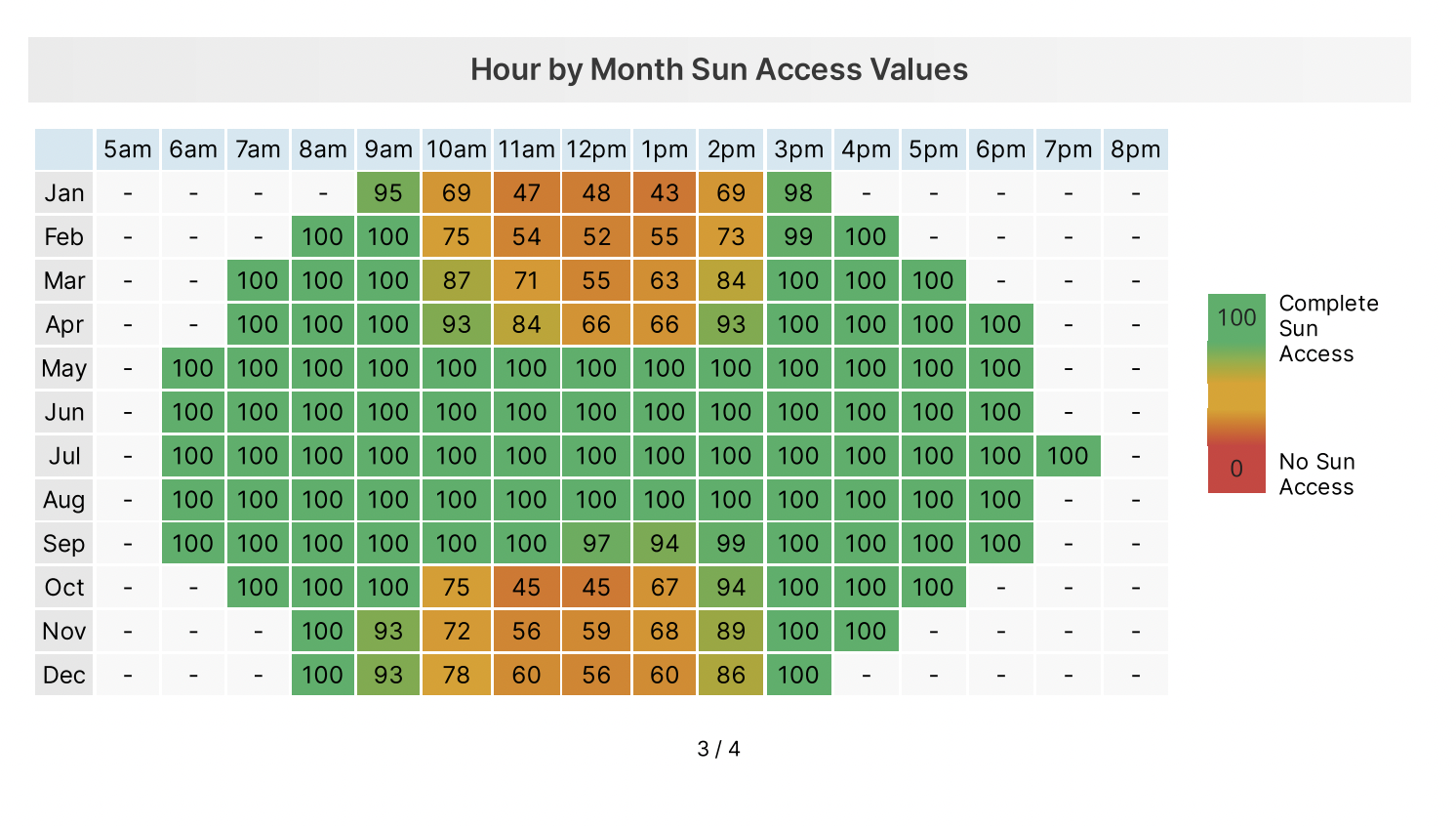

2.    Dostęp do słońca w podziale na godziny i miesiące (TYLKO w przypadku użycia kalkulatora SAM)

3.    Schemat ścieżki Słońca

Wymagania:

1.    Użycie kalkulatora wydajności SAM lub MCS.

• Można to ustawić na stronie projektowania w sekcji Podsumowanie > Ustawienia zaawansowane > Kalkulator produkcji energii,
• Możesz też ustawić dany kalkulator jako domyślny, wybierając Sterowanie > Projekt i sprzęt > Automatyczne przełączanie i ustawienia projektu > Ustawienia projektu > Kalkulator produkcji energii elektrycznej.

2.    Wymaga projektu 3D.

• Jeśli dla lokalizacji projektu dostępne są dane 3D, możesz je bezpośrednio wykorzystać. (Więcej na ten temat w tym artykule)
• Jeśli dla lokalizacji projektu nie ma dostępnych danych 3D, musisz samodzielnie stworzyć projekt 3D sceny. (Więcej na ten temat w tym artykule).

Kroki w celu wygenerowania raportu o zacienieniu

1.    Upewnij się, że system, dla którego chcesz wygenerować raport o zacienieniu jest zaprojektowany w 3D i ma włączoną funkcję śledzenia. W przeciwnym razie NIE będziesz w stanie wygenerować raportu o zacienieniu.

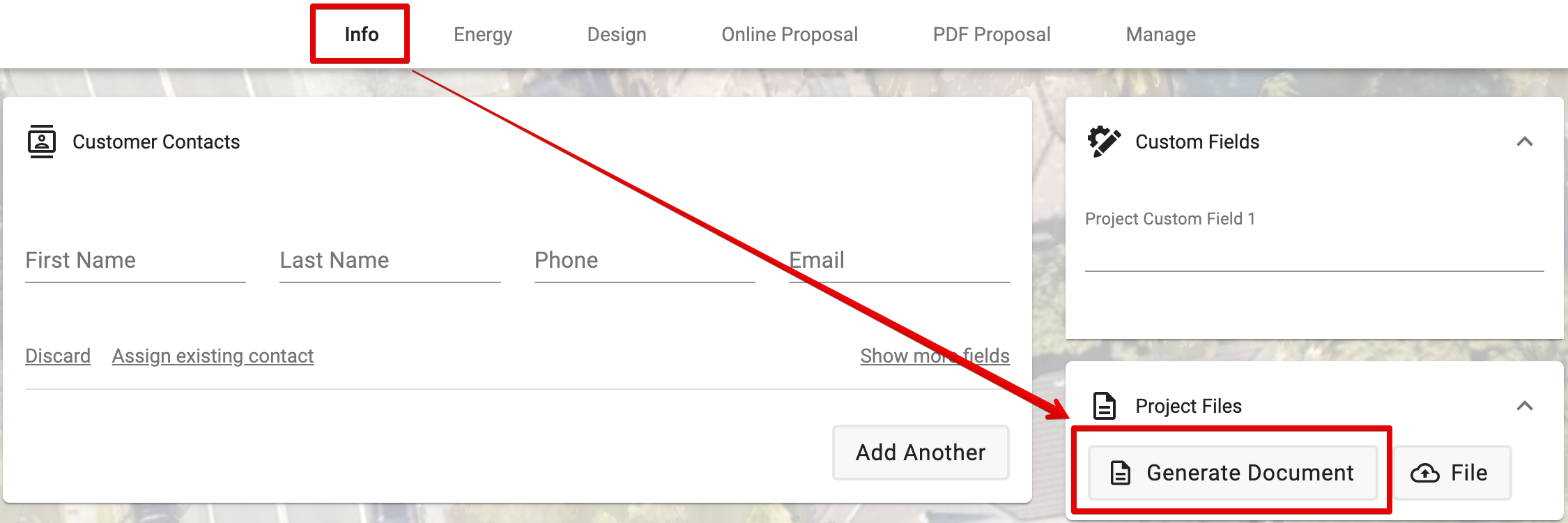

2.    Przejdź do strefy Zlecenie > Informacje

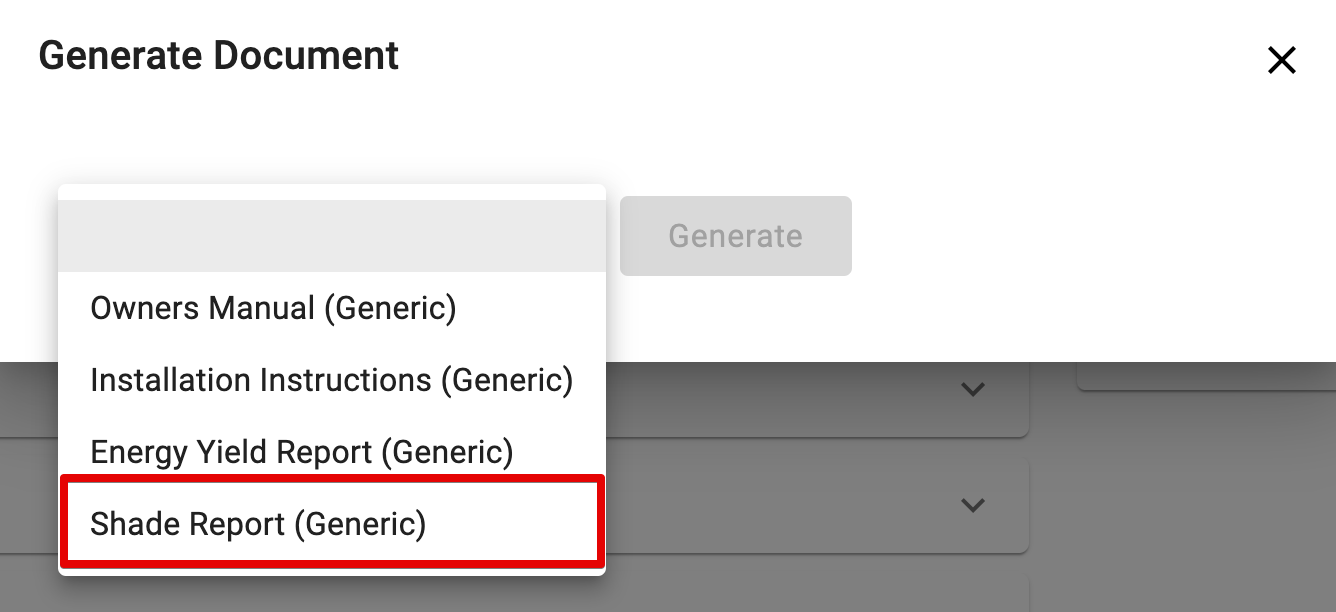

3.    Kliknij opcję „Generuj dokument” w sekcji „Pliki zlecenia” i wybierz „Raport o zacienieniu (ogólny)”

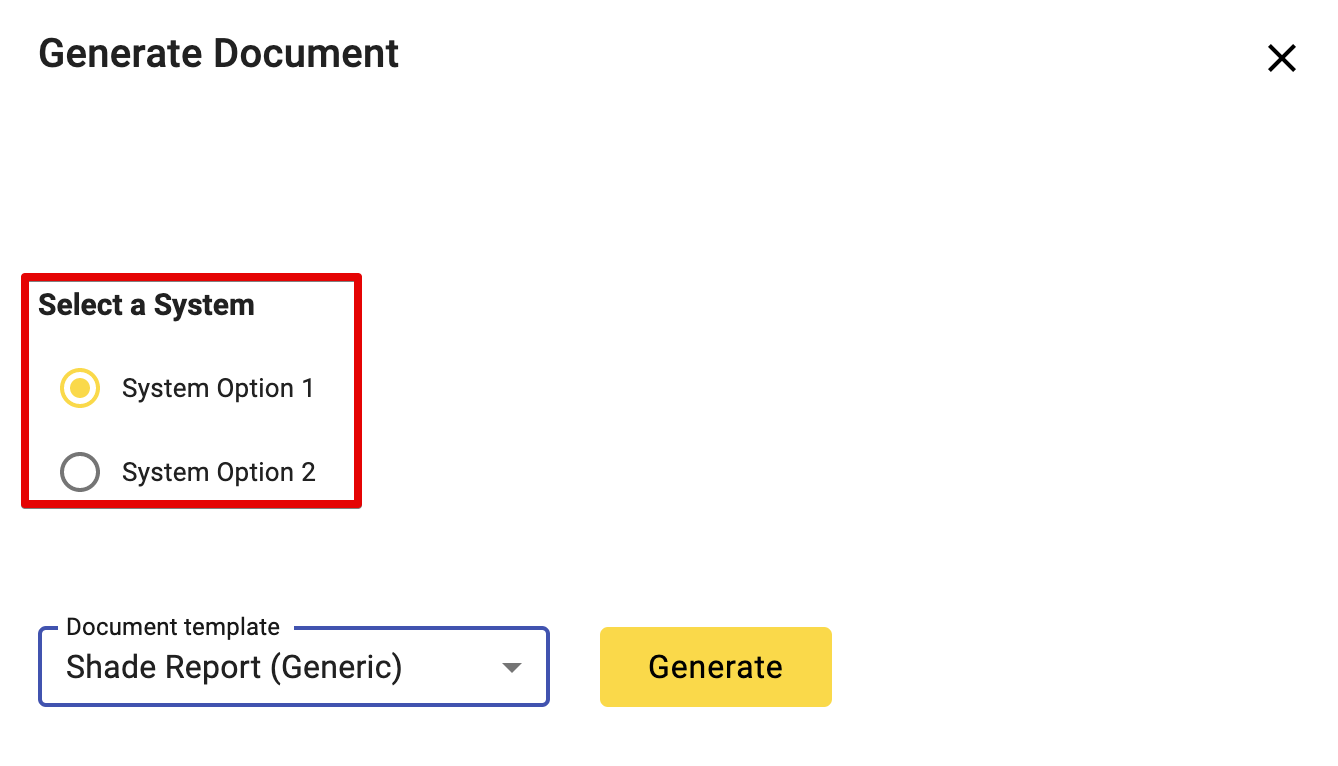

4.    Jeśli masz wiele opcji systemów dla tego projektu, musisz wybrać opcję systemu, dla której chcesz wygenerować raport o zacienieniu.

5.    Kliknij „Generuj”, aby utworzyć raport.

Uwaga: Raport o zacienieniu nie może być generowany, gdy powierzchnie są dodane do więcej niż jednego rodzaju obrazu. Każdy widok ukośny liczy się jako osobny obraz, a 3D jest traktowany jako obraz z góry na dół.

Terminologia

Dostęp do promieni słonecznych:

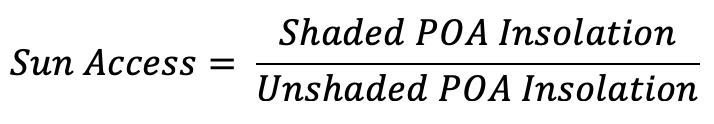

Dostęp do promieni słonecznych opisuje wartość procentową energii natężenia słonecznego w płaszczyźnie ekspozycji modułów (POA) pozostałą po uwzględnieniu zacienienia. Matematycznie można ją opisać za pomocą następującego równania:

Należy zauważyć, że OpenSolar bierze pod uwagę wszystkie 3 elementy nasłonecznienia: nasłonecznienie bezpośrednie, rozproszone i odbite. W związku z tym, wartość dostępu do promieni słonecznych może być niezerowa, nawet jeśli jakiś obiekt całkowicie blokuje bezpośrednie promienie słoneczne przed dotarciem do modułów fotowoltaicznych ze względu na wartości z rozproszonych i odbitych promieni słonecznych.

Współczynnik orientacji nachylenia (TOF):

Współczynnik orientacji nachylenia (TOF) to wartość procentowa niezacieniowanych promieni słonecznych przy rzeczywistym nachyleniu/azymucie powierzchni modułu/systemu w porównaniu do optymalnego nachylenia i azymutu; gdzie optymalne nachylenie i azymut to orientacja, która daje najwyższą roczną generację. Matematycznie można go opisać za pomocą następującego równania:

W zasadzie optymalna orientacja, która maksymalizuje ilość promieni padających na na moduł PV następuje mniej więcej wtedy, gdy nachylenie jest równe szerokości geograficznej i skierowane w kierunku równika (tzn. azymut = 0° dla półkuli południowej i azymut = 180° dla półkuli północnej). Jednak w rzeczywistości optymalne nachylenie jest na ogół o kilka stopni mniejsze niż szerokość geograficzna.

Całkowita frakcja zasobów słonecznych (TSRF):

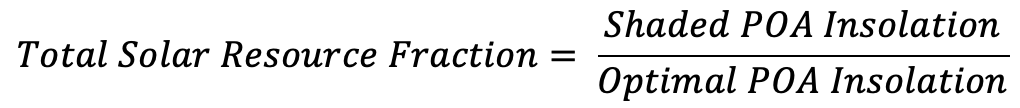

Całkowita frakcja zasobów słonecznych (TSRF) to stosunek nasłonecznienia powierzchni modułu/systemu z zacienieniem, w porównaniu z nasłonecznieniem modułu o optymalnej orientacji bez zacienienia. Matematycznie można ją opisać za pomocą następującego równania:

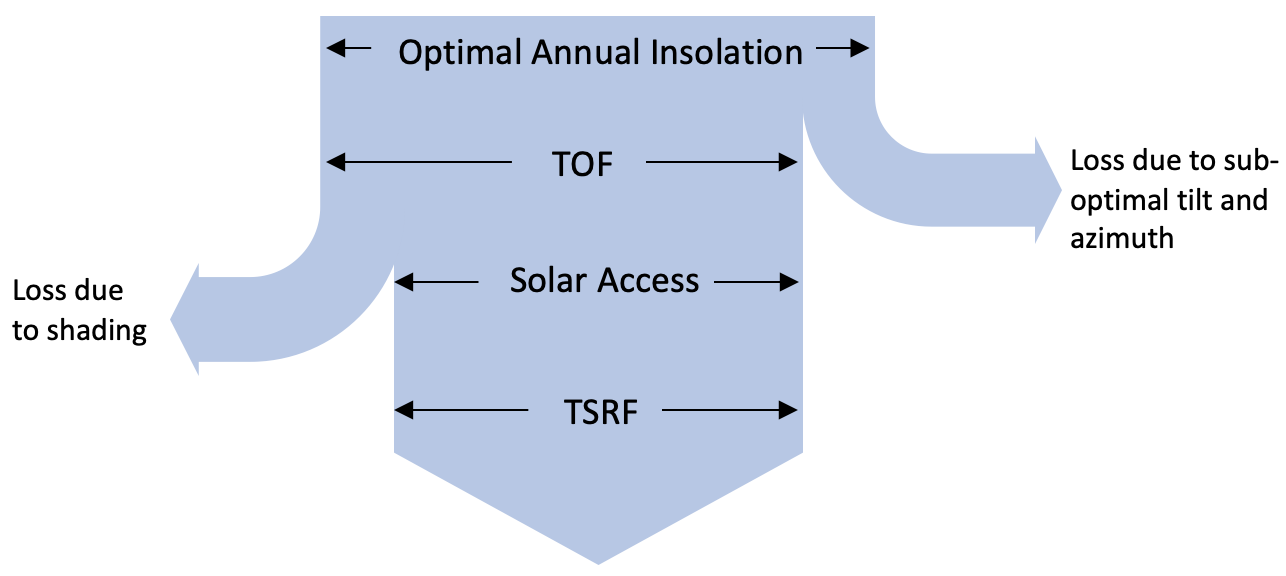

Zauważ, że możesz również wyprowadzić TSRF mnożąc Dostęp do promieni słonecznych przez TOF.

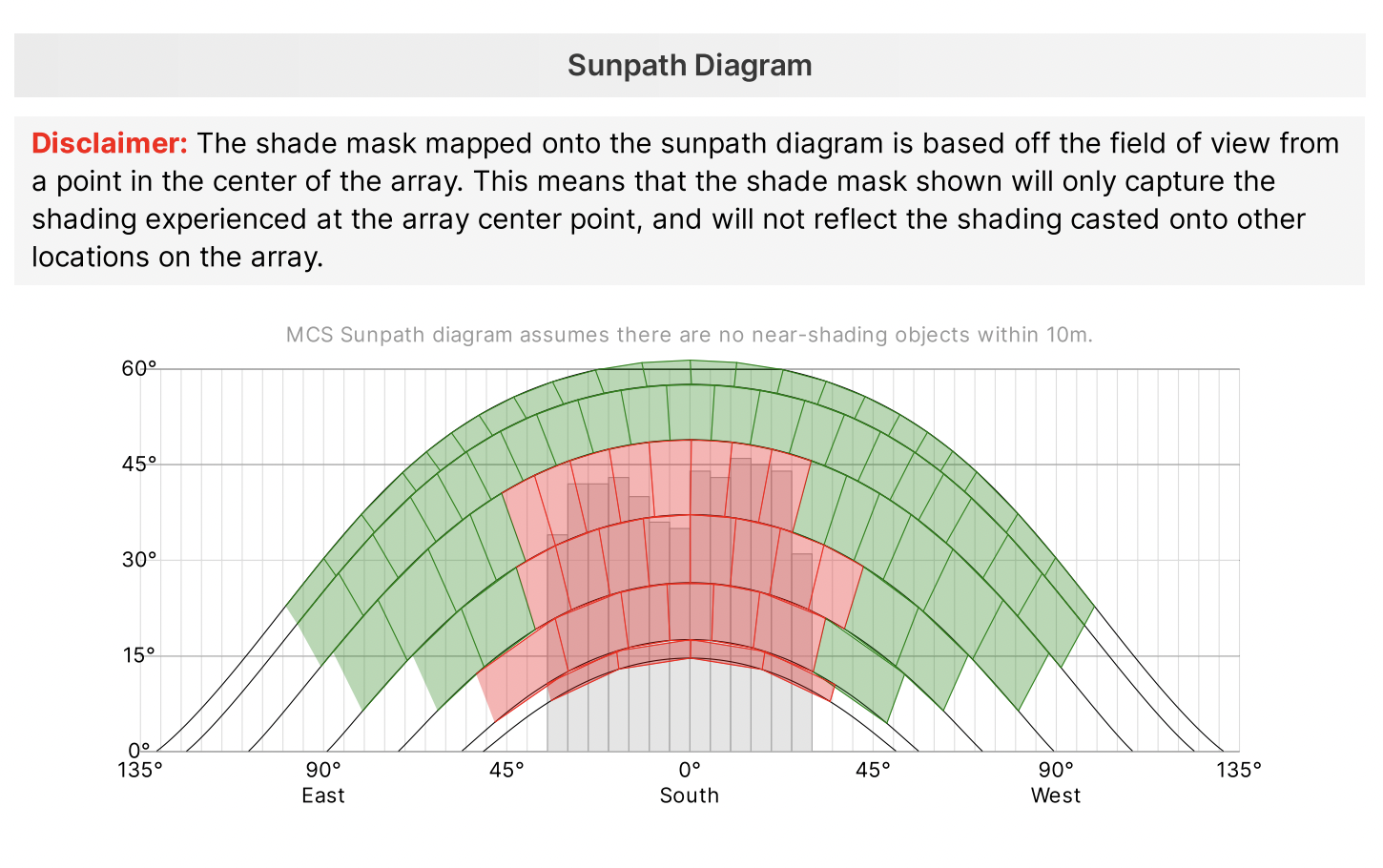

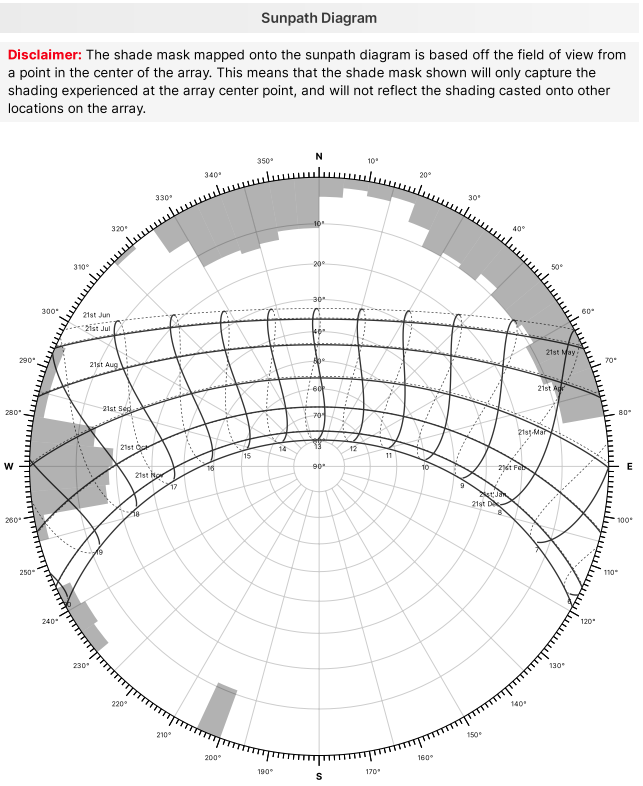

Schemat ścieżki Słońca

Diagram ścieżki słońca to wykres ilustrujący położenie słońca na niebie w dowolnym momencie w ciągu dnia, i przez cały rok, względem jednego punktu odniesienia. Wykres ścieżki słońca pozwala na odczytanie azymutu i kąta padania promieni słonecznych z wykresu, co umożliwia ustalenie położenia słońca. Mapując padający cień na wykresie ścieżki słonecznej, możemy następnie określić, kiedy nastąpi zacienienie przez system PV na przestrzeni roku.

Dla użytkowników z Wielkiej Brytanii schemat ścieżek słonecznych będzie generowany zgodnie z wymaganiami MCS (patrz 2. przykład poniżej)

Przykładowy raport o zacienieniu pojedynczego systemu solarnego

Przykładowy raport o zacienieniu (MCS) pojedynczego systemy solarnego:
