Wymiarowanie falowników i zalecenia dotyczące łączenia

Narzędzie projektowe OpenSolar daje możliwość szybkiego i łatwego sprawdzenia ograniczeń rozmiarów falownika dla projektów i oferuje sugestie dotyczące dozwolonej długości łańcucha w oparciu o specyfikacje panelu, specyfikacje falownika, a także minimalne i maksymalne temperatury otoczenia obiektu, dla którego tworzysz projekt.

Te zalecenia i ostrzeżenia dotyczące wymiarowania i łączenia zostaną automatycznie obliczone dla falowników niezoptymalizowanych pod kątem DC oraz mikrofalowników.

Zalecenia te są dostępne na dwóch poziomach:

1. Poziom falownika

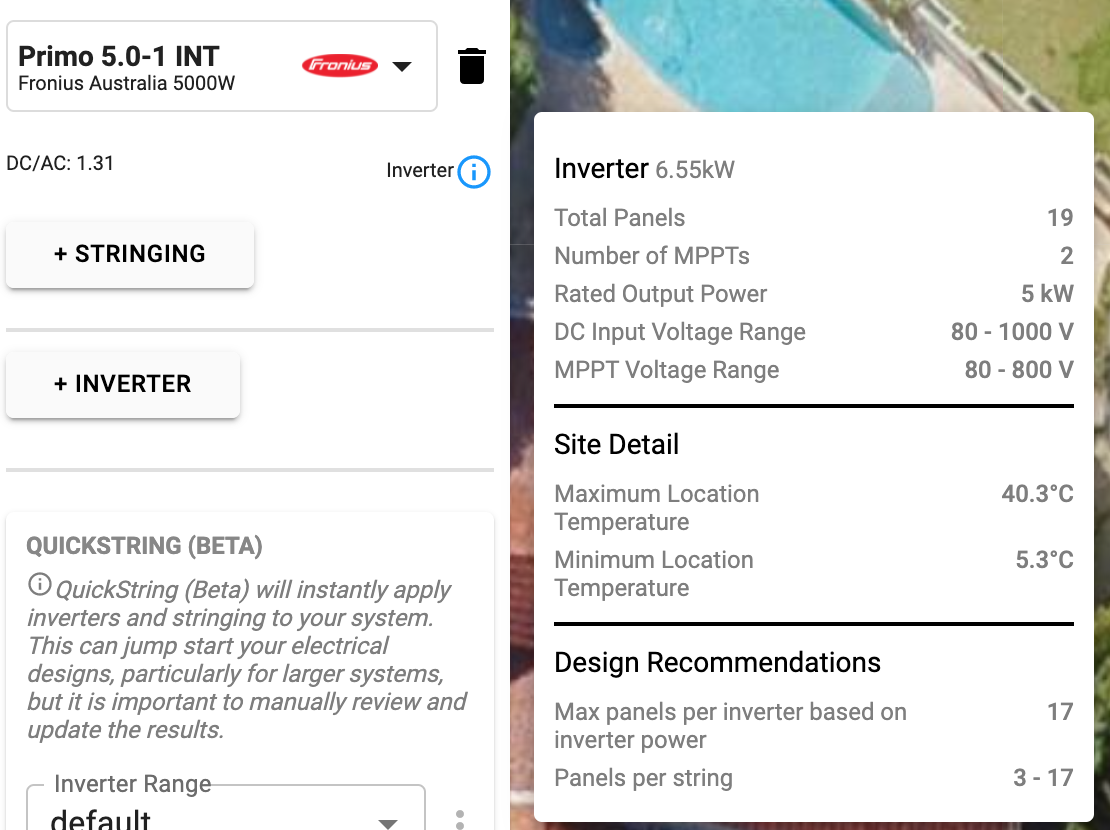

Jak widać na poniższym zrzucie ekranu, pojawiające się informacje o falowniku zawierają kluczowe informacje o falowniku oraz szczegóły obiektu i zalecenia dotyczące projektu.

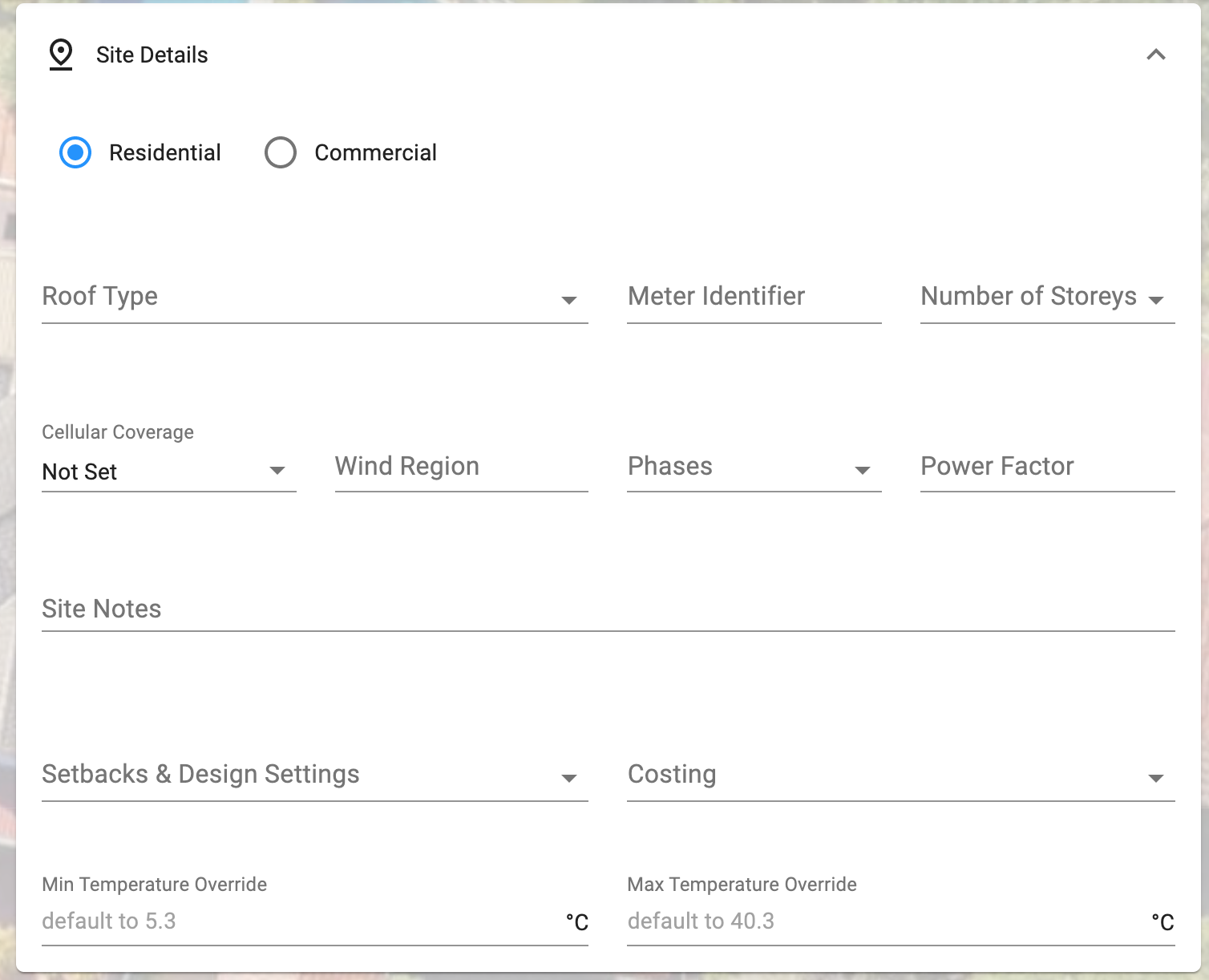

Należy pamiętać, że minimalne i maksymalne temperatury lokalizacji mogą być aktualizowane na stronie informacyjnej w sekcji „Informacje o obiekcie”:

2. Poziom MPPT

Ten poziom pokazuje szczegóły każdej wartości napięcia łańcucha w maksymalnej i minimalnej temperaturze, aby sprawdzić, czy połączenie jest dopuszczalne.

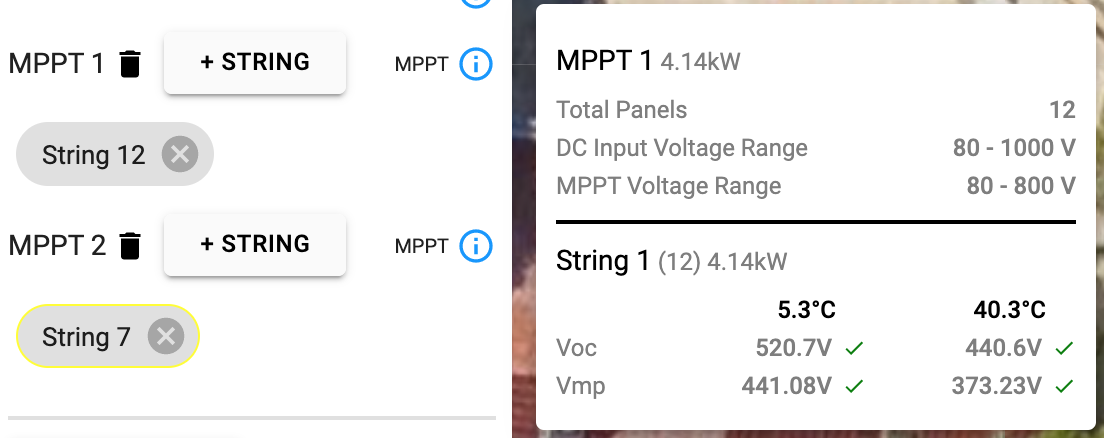

Jak pokazano na poniższym zrzucie ekranu, dla każdego MPPT wyskakuje komunikat MPPT, który wyświetli informacje o wszystkich łańcuchach.

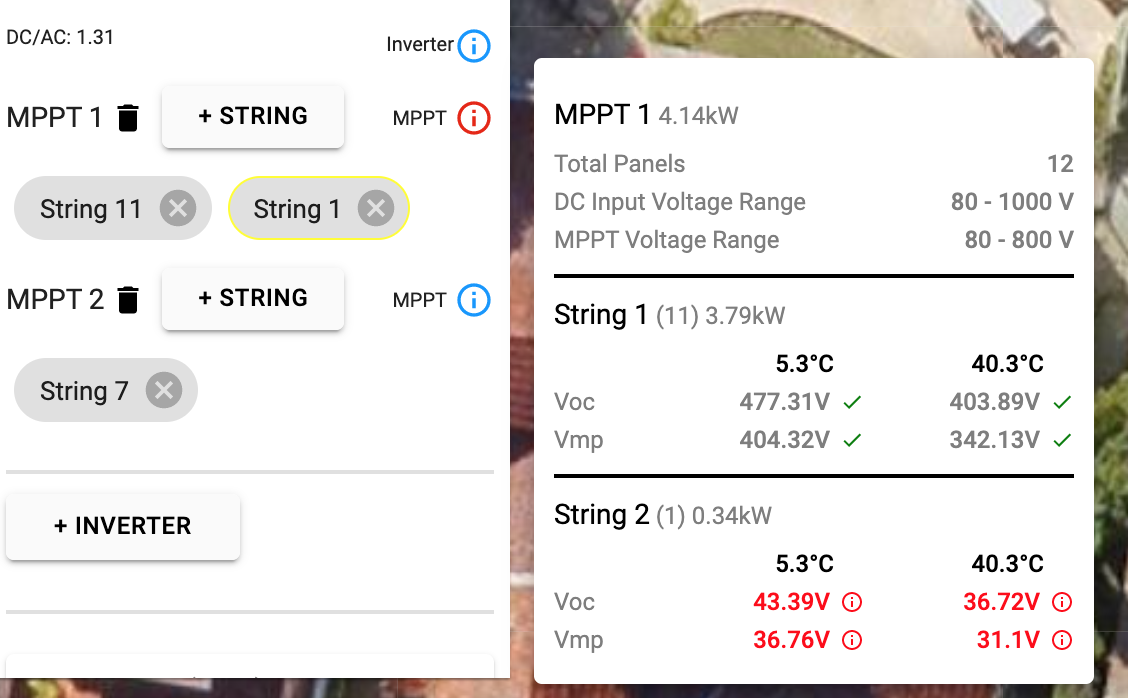

Jeśli pojawią się jakiekolwiek problemy, niebieska ikona info zmieni kolor na czerwony i można sprawdzić, gdzie leży problem:

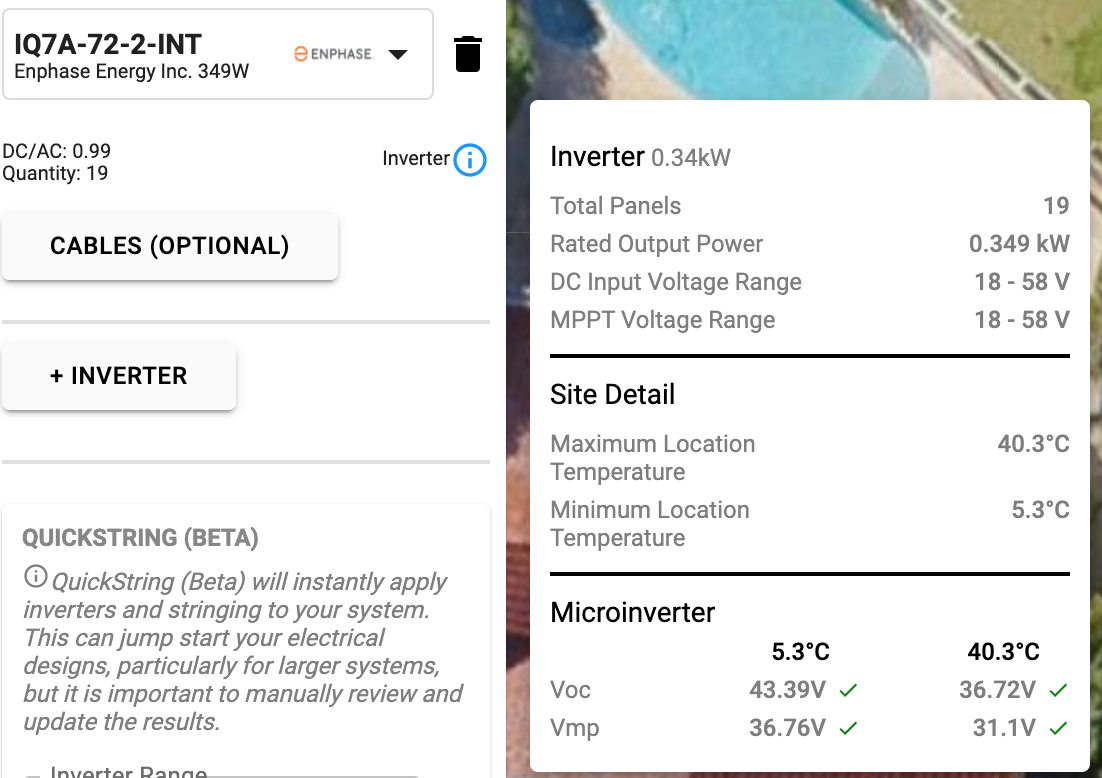

Te wyskakujące informacje działają podobnie w przypadku mikrofalowników, jednak nie ma w tym przypadku wyskakujących informacji o MPPT.

Poza tymi przydatnymi wyskakującymi oknami dodaliśmy również pewne komunikaty ostrzegawcze pojawiające się, gdy zalecenia projektowe są przekroczone. Obejmują one:

• Ostrzeżenie, gdy stosunek DC/AC wynosi < 75%
• Ostrzeżenie, gdy stosunek DC/AC wynosi > 133%
• Ostrzeżenie, gdy stosunek DC/AC wynosi > 150%
• Ostrzeżenie o przekroczeniu limitów napięcia (Voc lub Vmp)

Ostrzeżenia te mają służyć jako wskazówki, ale ostateczne wykonanie pozostawiono projektantowi.
