Jak dodawać/aktualizować moduły

Ten artykuł dotyczy strefy „Sterowanie” w aplikacji.

Uwaga:

Aby upewnić się, że moduły modelujące są na najwyższym poziomie dokładności w OpenSolar, upewnij się, że wypełniasz pole rocznej degradacji (wspomniane poniżej), a także, że ustawiono żywotność systemu zgodnie z gwarantowanymi latami panelu.

Aby ustawić żywotność systemu podczas projektowania, przejdź do zakładki Zlecenie > Projekt > Podsumowanie > Ustawienia zaawansowane, a następnie zmień żywotność dla każdej opcji systemu.

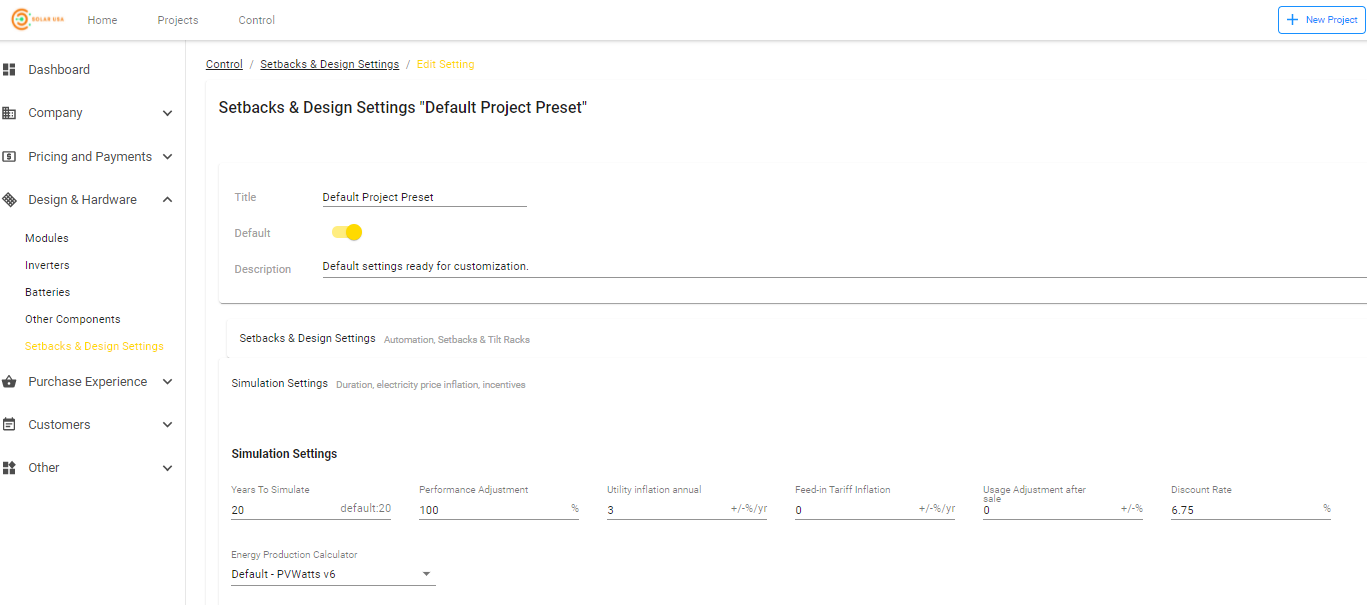

Aby zmienić maksymalną żywotność systemu, przejdź do strefy Sterowanie > Projekt i sprzęt > Automatyczne przełączanie i ustawienia projektu i zmień rok, aby wprowadzić maksymalny czas tworzenia symulacji.

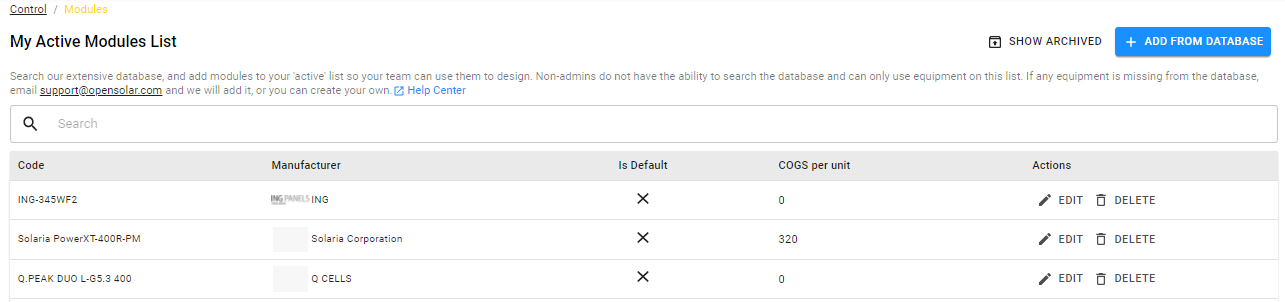

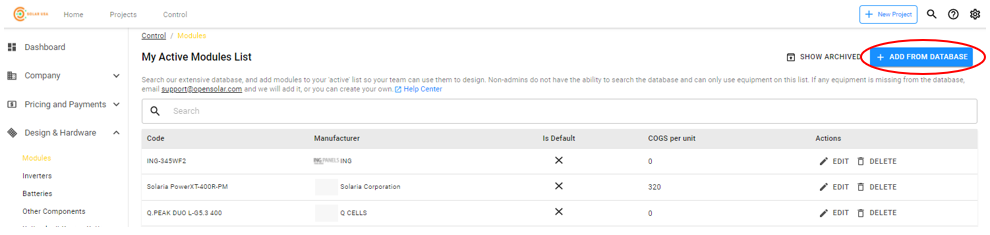

W strefie „Sterowanie” w OpenSolar przejdź do listy modułów, klikając „Projekt i sprzęt”, a następnie „Moduły”. Tutaj możesz wyszukać i edytować istniejące moduły lub utworzyć nowy. Aby utworzyć nowy moduł, kliknij przycisk „+ Dodaj z bazy danych” w prawym górnym rogu.

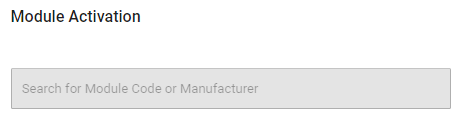

Tutaj masz możliwość przeglądania istniejących modułów w naszej bazie danych komponentów. Aby to zrobić, wystarczy kliknąć opcję „Wyszukaj” i wpisać model którego szukasz.

Jeśli wprowadzasz nowy model modułu lub niestandardowy model, który prawdopodobnie nie znajduje się w naszej bazie danych, masz możliwość utworzenia własnego modułu, wprowadzając specyfikacje manualnie.

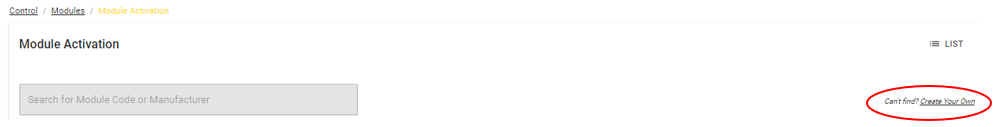

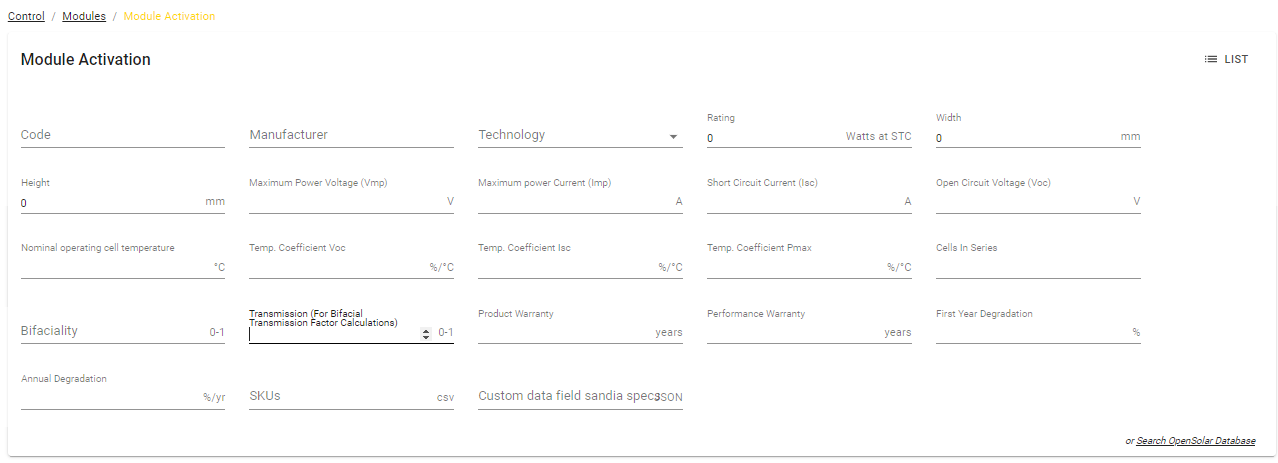

Aby to zrobić, wybierz opcję Utwórz > Utwórz własny podczas tworzenia panelu, a następnie wprowadź specyfikacje w każdym z wyświetlonych pól.

• Kod – tak będzie wyglądać komponent na liście studia.
• Producent - producent komponentu.
• Technologia - Jest to technologia komórkowa zastosowana podczas produkcji panelu.
• Moc STC (W) - ocena mocy panelu w watach w standardowych warunkach testowania
• Szerokość (mm) - długość krótszej części modułu w milimetrach.
• Wysokość (mm) - długość dłuższej części modułu w milimetrach.
• Maksymalny prąd zasilający (Imp) – jest to prąd, który moduł wygeneruje, pracując w swoim punkcie maksymalnej mocy.
• Prąd zawarcia (Isc) – jest to maksymalny prąd, który moduł wygeneruje, pracując w warunkach zwarcia.
• Napięcie mocy maksymalnej (Vmp) – napięcie modułu w maksymalnym punkcie zasilania w STC
• Napięcie obwodu otwartego (Voc) – napięcie obwodu otwartego panelu w woltach
• Nominalna temperatura komórek operacyjnych – nominalna temperatura komórek operacyjnych to temperatura komórek modułu w następujących warunkach: 800W/m^2, wiatr 1m/s i temperatura otoczenia 20˚C.
• Współczynnik temperaturowy Voc (%/ C) – współczynnik strat Voc dla panelu w procentach na stopnie C tj. -0,3
• Współczynnik temperaturowy – punkt mocy maksymalnej (-%/ C) - współczynnik utraty punktu mocy maksymalnej dla panelu w procentach na stopień C tj. -0,32
• Współczynnik temperaturowy Isc (-%/ C) – współczynnik pokazujący, jak prąd wyjściowy zmieni się wraz ze wzrostem lub spadkiem temperatury.
• Komórki w seriach – liczba komórek w module.
• Obustronność – jest to ułamkowa ilość produkcji, jaką tylna strona panelu obustronnego zapewni w porównaniu z przednią. Jeśli więc produkuje tylko 70% tego, co przód, wówczas zastosuj tutaj wartość 0,7. Użyj wartości 0 dla paneli jednostronnych.
• Transmisja – to czynnik, który opisuje jak dużo światła przechodzi przez panel obustronny. Użyj wartości 0 dla panelu jednostronnego.
• Zastępowanie rocznej degradacji (%/rok) – jest to stałe, roczne zmniejszenie produkcji modułu przedstawiane jako % jego początkowej produkcji. Można to pozostawić jako 0, a rocznie będzie stosowana wartość 0,45%.
• Gwarancja na produkt – gwarancja na moduł.
• Gwarancja wydajności – gwarancja wydajności modułu.
• KWS na jednostkę (bez podatku) – wykorzystywany do obliczania cen systemu, jeśli wybrano kwotę narzutu, bez podatku
• Korekta cen za jednostkę (podatek dochodowy) - pole to daje możliwość dodania korekty ceny (z podatkiem) w schematach cen: Ceny za Wat i Ceny za Watt według wielkości.
• Domyślny typ modułu - przełącznik, który określa, czy zostanie wybrany domyślnie po załadowaniu nowego studia.

Na stronie Studio możesz wybrać inne moduły dla swoich projektów, korzystając z menu podręcznego.

Po zakończeniu wpisywania danych nowego typu modułu, kliknij „Zapisz”.

Następnie system przeniesie Cię z powrotem do listy typów modułów znajdujących się w strefie „Sterowanie”, gdzie możesz utworzyć ich więcej lub edytować już utworzone, klikając „Edytuj”.
