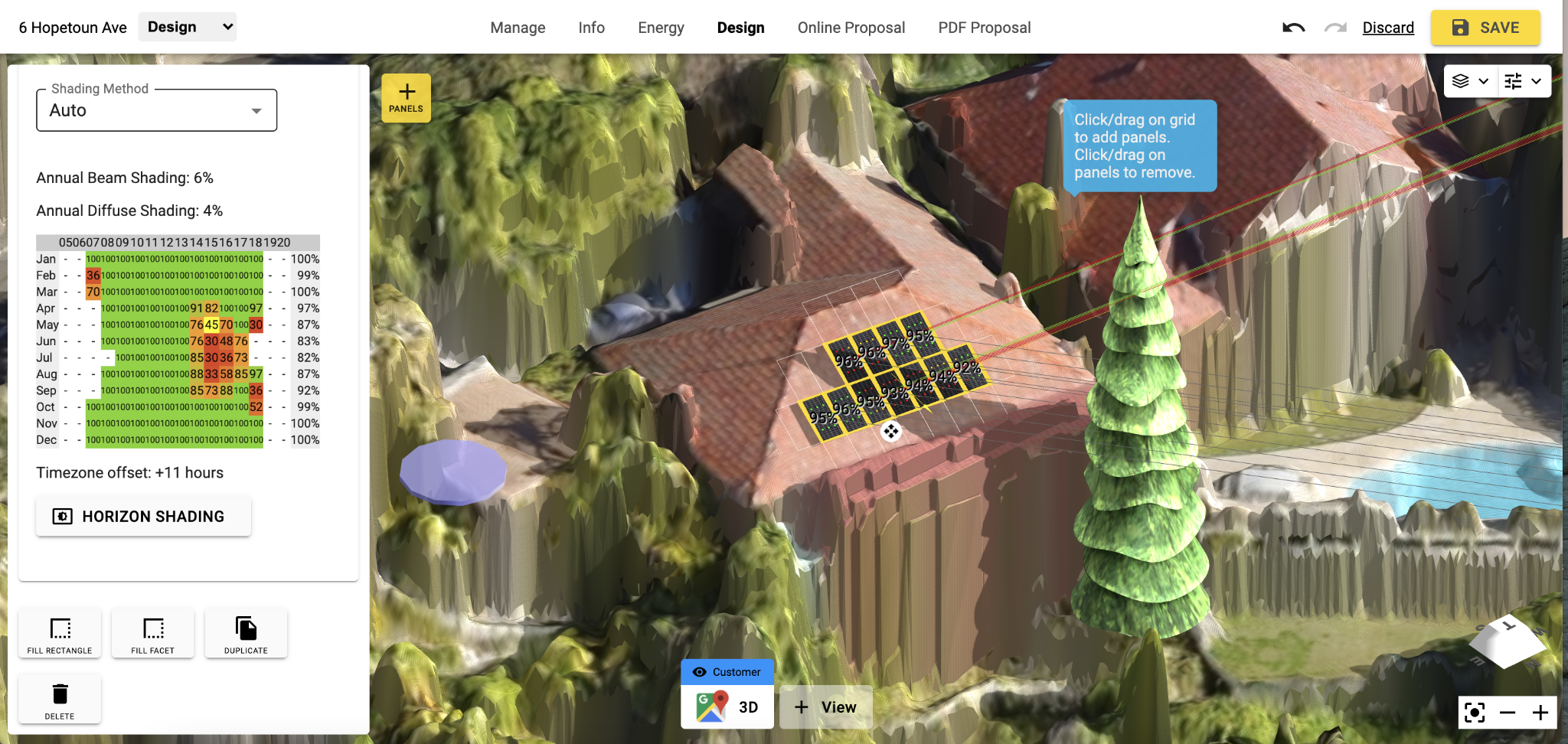

Jak interpretować analizę zacienienia w 3D

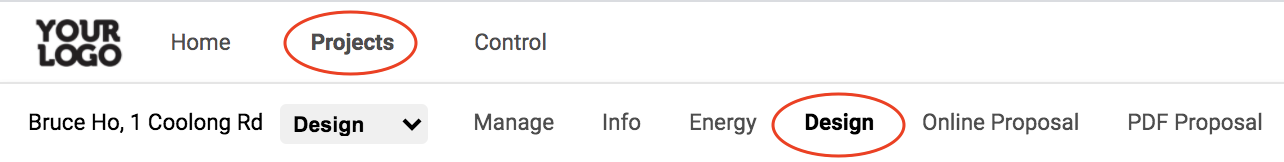

Ten artykuł dotyczy strefy Zlecenie > Projekt w aplikacji.

OpenSolar opracowuje szczegółowy raport zacienienia oparty na dostępnych danych 3D w karcie projektu zlecenia. Ten raport zacienienia jest dostępny tylko podczas projektowania w trybie 3D z włączonym algorytmem SAM. Z tego artykułu dowiesz się jak włączyć SAM dla projektów fotowoltaicznych.

Raport zacienienia jest tworzony na podstawie grupy paneli, co oznacza, że każda grupa paneli będzie miała swój własny zestaw obliczeń dotyczących zacienienia.

Aby wyświetlić analizę zacienienia, wybierz układ paneli, który zmieni kolor na żółty, a następnie przejdź do paska narzędzi po lewej stronie i kliknij rozwijane menu.

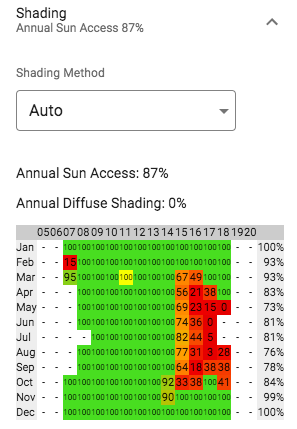

Analiza zacienienia pozwala uzyskać roczny wskaźnik dostępu do światła słonecznego (87% w powyższym przykładzie), średnią miesięczną (w prawej kolumnie w kolorze szarym) oraz liczbę godzinową dla każdego miesiąca roku. Żółta liczba 100 w powyższym raporcie o zacienieniu wskazuje, że ta godzina została wybrana, a śledzenie nasłonecznienia dla tej konkretnej godziny można zobaczyć na układzie paneli w obszarze projektowania. Dla tego przykładu, wszystkie promienie są zielone, ponieważ ta godzina wskazuje całkowity dostęp do światła.

Liczby te przedstawiają ilość światła słonecznego, jaką grupa paneli otrzymuje w ciągu dnia.

100 = Pełny dostęp do światła słonecznego

0 = Brak dostępu do światła słonecznego

Poniżej przedstawiono śledzenie nasłonecznienia. W tym przykładzie wybrano bardziej zacienioną godzinę dnia. Zauważysz, że zacienienie jest widoczne na samej grupie paneli w postaci różnokolorowych kropek/promieni na panelach. Patrz poniżej:

Tutaj został wybrany bardziej zacieniony czas dnia (45%) i możemy zobaczyć skutek dla każdego podłańcucha paneli przedstawiony za pomocą kolorów. Kolor czerwony oznacza bezpośrednie zacienienie. Żółty oznacza wpływ zacienienia, ale bez bezpośredniego zacienienia. Kolor zielony oznacza pełny dostęp do światła słonecznego.

Na każdy panel przypada 6 kropek, a kolor tych kropek wskazuje, czy komórka jest bezpośrednio zacieniona lub czy zacienia ją inna komórka z tego samego podłańcucha. Czerwona kropka wskazuje, że komórka jest bezpośrednio zacieniona i nie będzie produkować, pomarańczowa kropka wskazuje, że nie jest w bezpośrednim cieniu, ale nie może produkować, ponieważ jej działanie jest utrudnione przez zacienioną komórkę. Zielona kropka wskazuje, że komórka nie jest zacieniona, ani też nie wpływa na nią cień rzucany przez komórki w tym samym podłańcuchu.

Korzystanie z raportu zacienienia jest świetnym sposobem, aby zmaksymalizować wydajność każdego panelu systemu, projektując system w taki sposób, aby zminimalizować współczynnik zacienienia.
