Tworzenie projektów 2D

Ten artykuł dotyczy zakładki Projekt Twojego Projektu.

Dzięki zaawansowanym możliwościom projektowania SolarTouch firmy OpenSolar możesz w kilka sekund stworzyć projekt systemu.

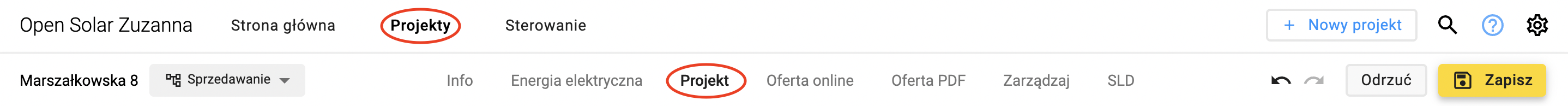

Gdy przejdziesz do zakładki Projekt nowego zlecenia, od góry do dołu wyświetli się obraz obiektu z google maps.

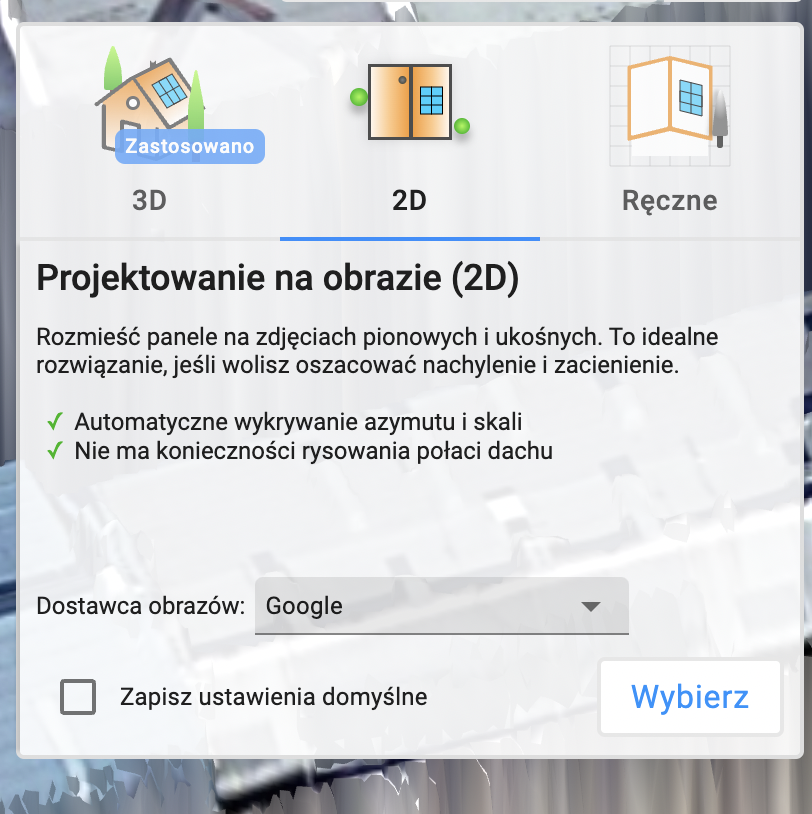

1. Zaznacz 2D w opcjach projektowania po prawej stronie, a następnie kliknij „wybierz”

2. Kliknij i przeciągnij mapę, aby znaleźć środek budynku, nad którym pracujesz. Zawartość prostokąta z przerywanymi liniami to obraz, który będzie widoczny w ofercie.

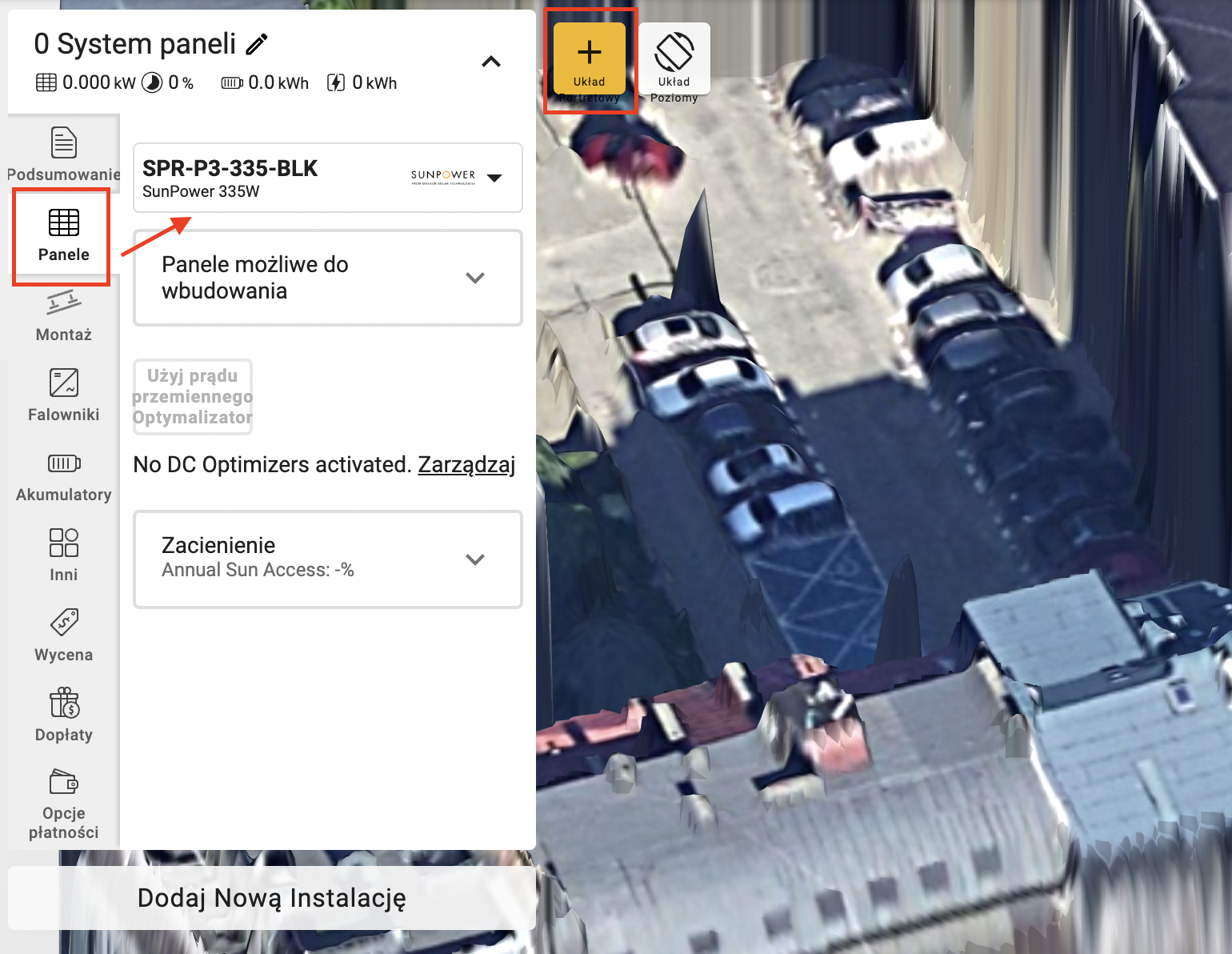

3. Kliknij sekcję „Panele” na pasku narzędzi po lewej stronie, wybierz typ panelu, a następnie kliknij przycisk „+ Panele”

4. Kliknij i przeciągnij (przytrzymując lewy przycisk myszy), aby ułożyć panele na dachu.

5. Przytrzymując przycisk myszy, można dodawać/odejmować panele i dostosować azymut.

6. Zwolnij przycisk myszy po utworzeniu pożądanej grupy paneli.

Po wybraniu grupy paneli możesz dodawać i usuwać panele, klikając (lub klikając i przeciągając) puste przestrzenie siatki wokół paneli (dodawanie panelu) lub klikając panel (usuwanie tego panelu).

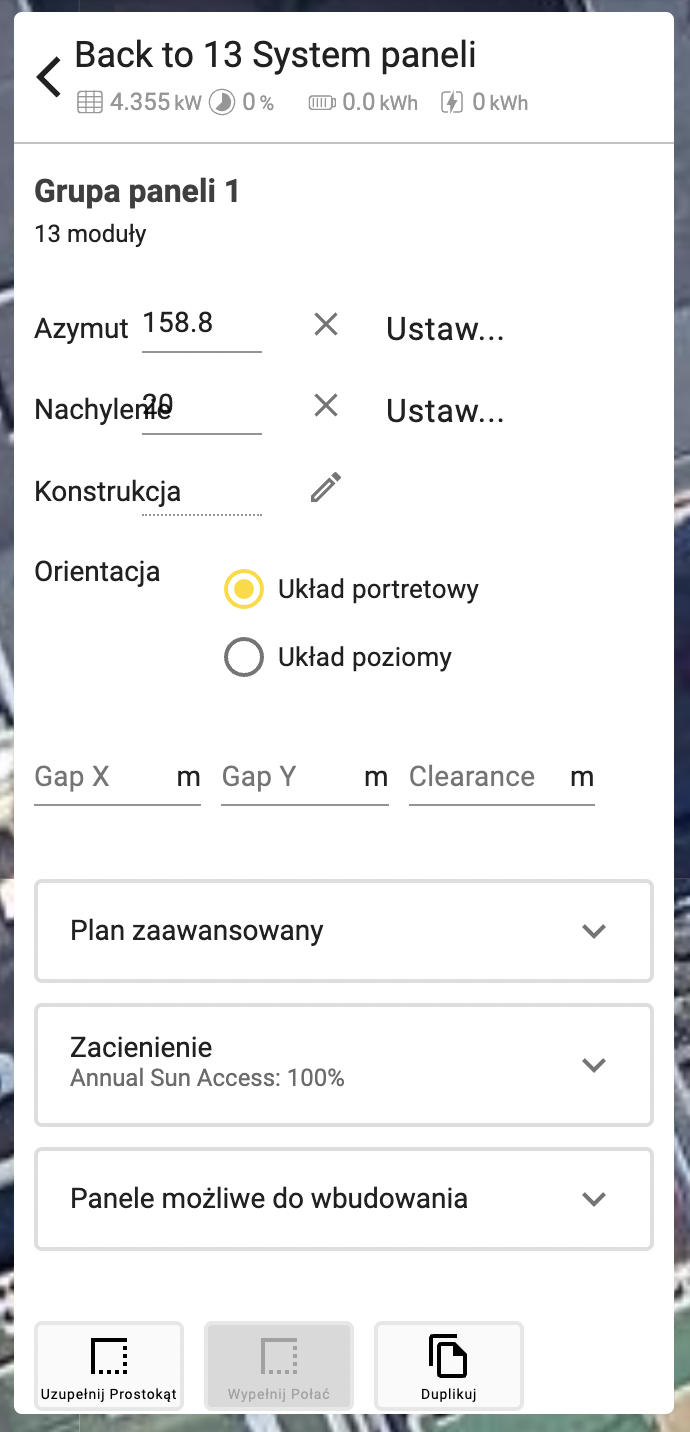

Klikając na określoną grupę paneli, możesz dostosować nachylenie, azymut, orientację panelu i wiele innych.

Uwaga: Azymut: Północ = 0˚, Wschód = 90˚, Południe = 180˚ i Zachód = 270˚

Na tym pasku po lewej stronie możesz również dodać regulowany stelaż, utworzyć odstępy między panelami oraz ich przesunięcie, klikając na „Plan zaawansowany". Można również manualnie edytować straty spowodowane zacienieniem, jednak zalecamy stosowanie wersji OpenSolar 3D, jeśli jest dostępna, aby uzyskać najdokładniejsze szacunki zacienienia.

Aby dodać regulowane stelaże, kliknij pole „stelaże” i wprowadź pożądane kąty nachylenia. Na przykład, jeśli projektujesz na płaskim dachu i dodasz panele nachylone pod kątem 10 stopni, musisz upewnić się, że pole kierunków wynosi 0, a pole stelaża 10

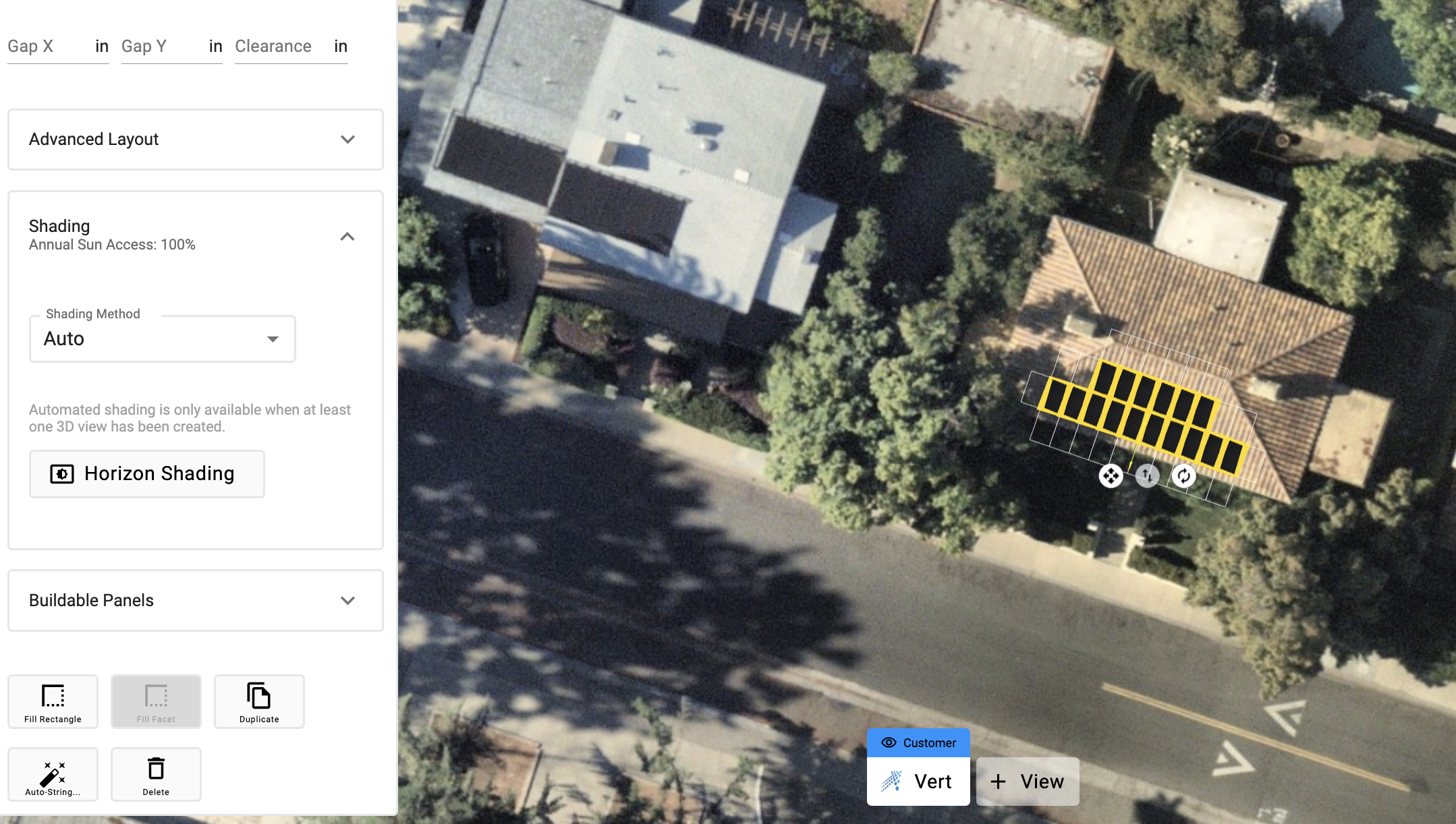

Dostosowywanie cieniowania

Aby dostosować cieniowanie w projekcie 2D:

Kliknij grupę paneli, dla której chcesz dostosować cieniowanie (po wybraniu zostanie ona podświetlona na żółto).
Przejdź do sekcji "Cieniowanie"
Wybierz "Metodę cieniowania"
Dostosuj "Sun Access %" według roku, miesiąca lub pory roku.
Pamiętaj, że nie jest to automatyczne i musisz mieć te informacje i wprowadzić je ręcznie.
100% to pełny dostęp słońca, a 0% to brak dostępu słońca.
Zapisz
