Używanie śledzenia w projekcie instalacji fotowoltaicznej

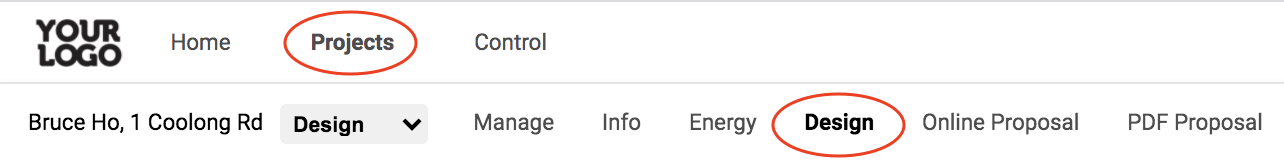

Ten artykuł dotyczy sekcji Zlecenia > Projekt w aplikacji.

Jeśli projekt wymaga śledzenia, możesz dostosować system śledzenia w OpenSolar. (Aby uzyskać informacje o stałym systemie śledzenia, zapoznaj się z tym artykułem).

Po zaprojektowaniu systemu paneli słonecznych na stronie „Projekt” można włączyć śledzenie.

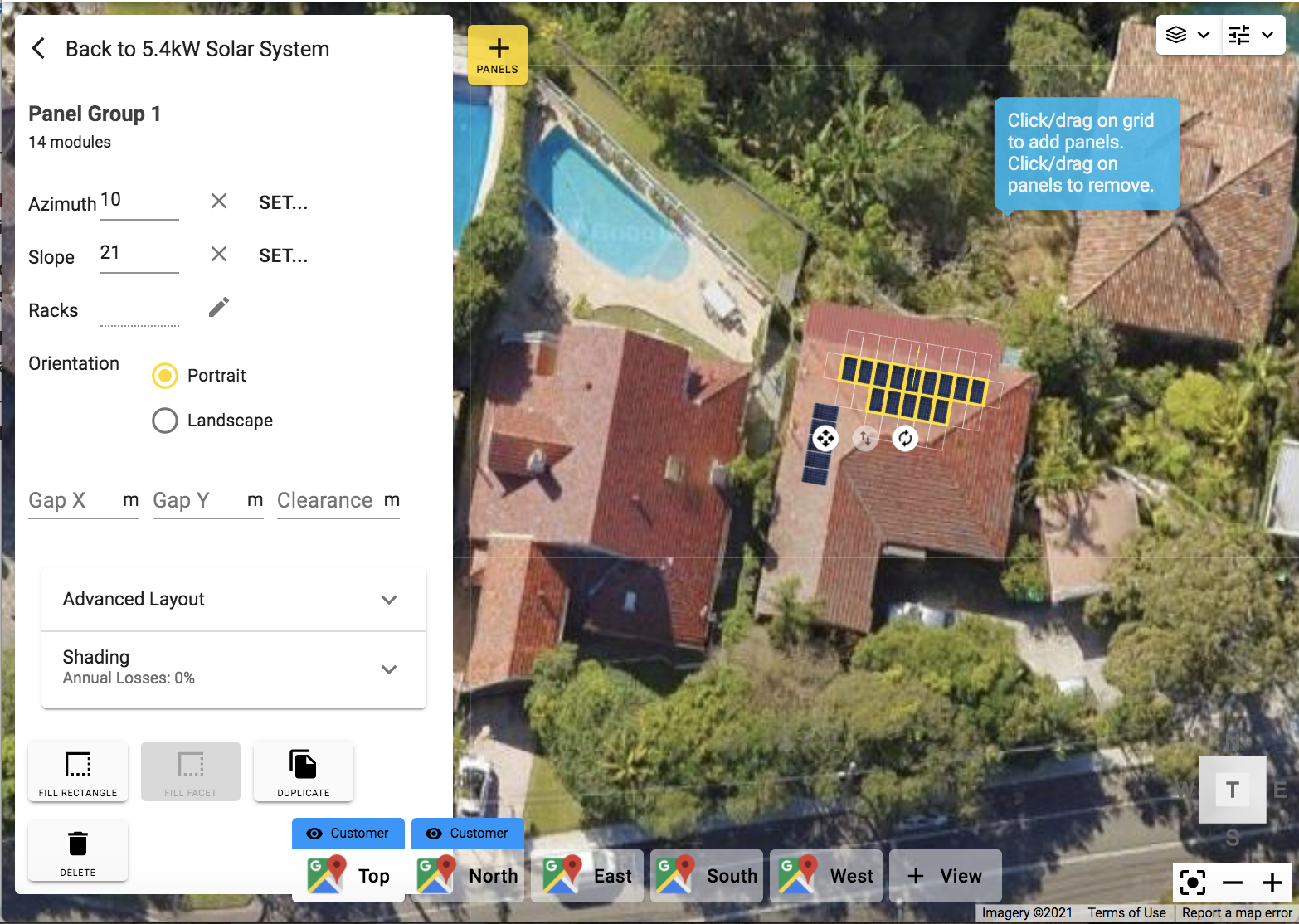

Najpierw upewnij się, że system paneli jest zaznaczony, klikając na niego (żółte pole powinno pojawić się wokół systemu).

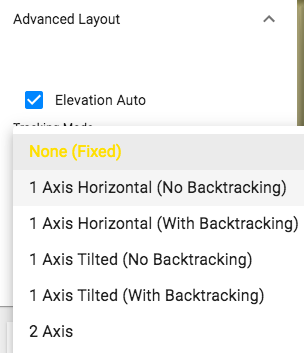

Następnie przejdź do paska narzędzi po lewej stronie, wybierz „Plan zaawansowany” i z rozwijanej listy wybierz „Tryb śledzenia”.

Tutaj dostępnych jest kilka różnych opcji. Oto krótkie ich opisy:

• Brak (stały) – jest to ustawienie domyślne, które nie będzie zastosuje żadnych specjalnych zmian w wydajności.
• 1 oś pozioma (bez rotacji wstecznej) – jest to tryb śledzenia, w którym panele przechylają się w lewo i prawo wzdłuż osi, która biegnie od góry do dołu panelu, aby śledzić codzienne ruchy słońca. Jeśli grupa paneli skierowana jest na północ lub południe, śledzenie będzie dotyczyło kierunku wschodniego i zachodniego.
• 1 oś pozioma (rotacja wsteczna) – jest to to samo co wyżej, z wyjątkiem wdrożonego algorytmu SAM umożliwiającego rotację wsteczną (gdy panele zmieniają kąt nachylenia w celu zminimalizowania samozacienienia).
• 1 oś przechylona (bez rotacji wstecznej) – jest to tryb śledzenia, w którym panele przechylają się do przodu i do tyłu względem osi, która biegnie od jednego boku panelu do drugiego, aby śledzić ruch sezonowy słońca.
• 1 oś przechylona (z rotacją wsteczną) – jest to to samo co wyżej, z wyjątkiem wdrożonego algorytmu SAM umożliwiającego rotację wsteczną (gdy panele zmieniają kąt nachylenia w celu zminimalizowania samozacienienia).
• 2 osie – w tym przypadku panele mogą obracać się zarówno z wschodu na zachód, jak i z północy na południe, by śledzić codzienne i sezonowe ruchy słońca.

Wpływ rotacji wstecznej

Rotacja wsteczna SAM dla jednoosiowego algorytmu śledzenia została opracowana przez NREL dla SAM. Wiąże się z sprawdzaniem, czy panele w niektórych rzędach będą zacienione przez inne panele i odpowiednio je dostosowuje.

Rotację wsteczną należy stosować TYLKO, gdy między rzędami modułów występuje samozacienienie. Jeśli samozacienienie nie występuje, rotacja wsteczna próbuje zminimalizować tę nieistniejącą utratę spowodowaną zacienieniem, więc gdy przeprowadzana jest rotacja wsteczna nachylenie jest suboptymalne, dlatego wydajność energetyczna jest mniejsza, jeśli rotacja wsteczna jest włączona w przypadku BRAKU samozacienienia.

Jeśli chcesz przeczytać więcej na ten temat, patrz tutaj.
