Projektowanie z panelami obustronnymi

Zanim stworzysz projekt z panelami obustronnymi, musisz edytować parametry modułu w zakładce „Sterowanie”.

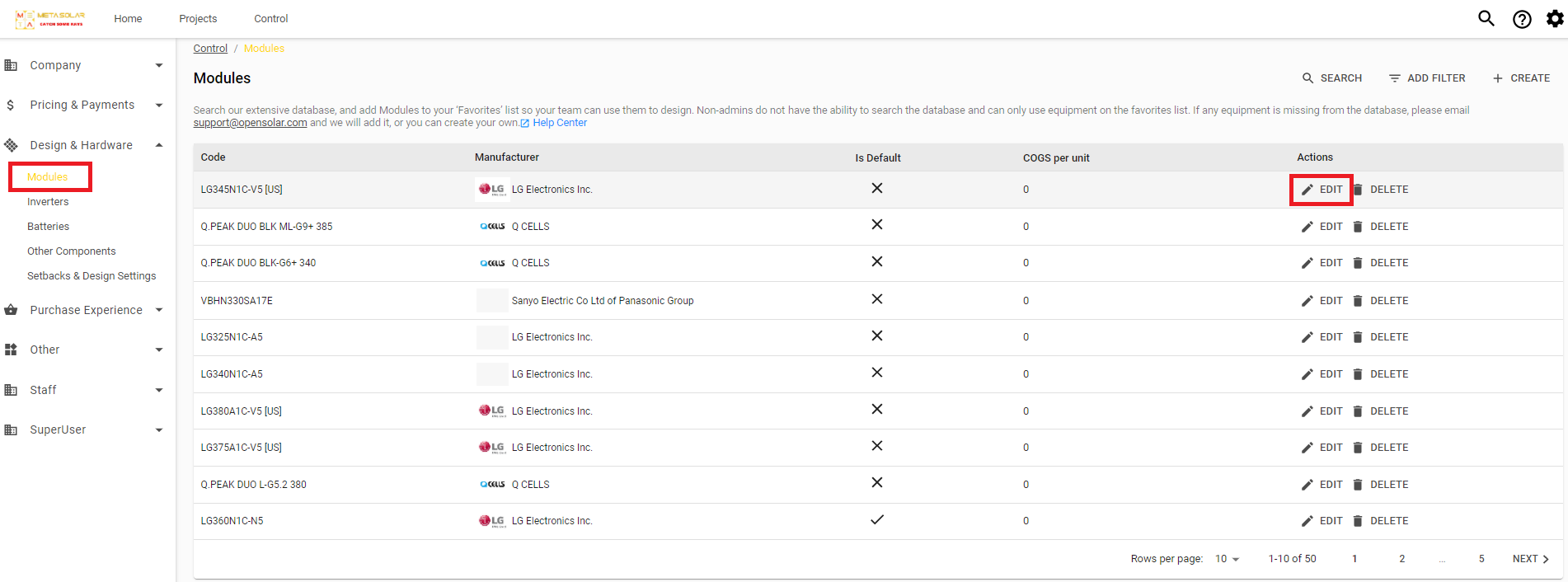

W zakładce „Projekt i sprzęt” kliknij „Moduły”, a następnie kliknij przycisk edycji dla

konkretnego modułu, który będzie obustronny. Możesz również utworzyć nowy moduł obustronny, wybierając „+Utwórz” w prawym górnym rogu tej strony.

Obustronność: Jest to ułamkowa wartość wydajności, jaką tylna strona panelu obustronnego zapewni w porównaniu z przednią. Jeśli więc wydajność wynosi tylko 70% tego, co w przypadku strony przedniej, wówczas wpisz tutaj wartość 0,7. Użyj wartości 0 dla paneli jednostronnych.

Współczynnik transmisji: To czynnik, który opisuje jak dużo światła przechodzi przez panel obustronny. Użyj wartości 0 dla panelu jednostronnego.

Po potwierdzeniu danych wejściowych (obustronność i transmisja) można rozpocząć projektowanie systemu paneli obustronnych w zakładce „Projekt”.

Podczas projektowania paneli obustronnych na lewym pasku narzędzi pojawi się wiadomość, aby powiadomić Cię, że używasz paneli obustronnych.

Obliczenia: Śledzenie nasłonecznienia jest niedostępne podczas projektowania paneli obustronnych. Jeśli chcesz dowiedzieć się więcej na temat śledzenia nasłonecznienia zobacz ten artykuł. Jednak analiza samozacienienia jest dostępna podczas korzystania z paneli obustronnych i projektowania z SAM. Ta analiza samozacienienia uwzględnia straty z powodu zacienienia przez moduły w innych rzędach grupy paneli.

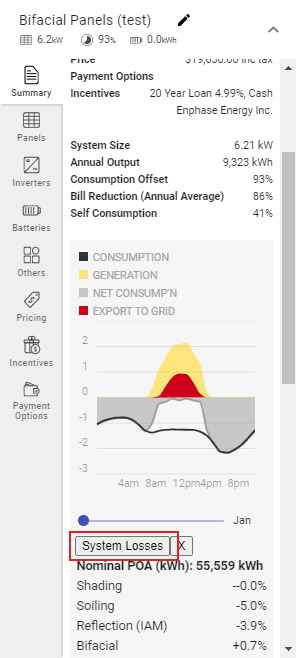

Wskazówka: Zyski produkcyjne z paneli obustronnych można zobaczyć klikając „Straty systemowe” w zakładce „Podsumowanie” na pasku narzędzi po lewej stronie.
