Horizon schaduw

Dit artikel behandelt het gebruik van de horizon schaduw functie in OpenSolar om nauwkeurig verre schaduw te modelleren, alsook een uitleg over de juiste opmaak die moet worden gebruikt voor horizon schaduw bestanden of .hor bestanden.

Wat is horizon schaduw?

Horizon schaduw in OpenSolar is ontworpen om de schaduweffecten te modelleren van objecten die erg ver weg zijn (zoals bergen) en die niet zouden worden vastgelegd in 3D-modellen met nabije schaduw.

Het effect van horizon schaduw wordt gewoonlijk gedefinieerd door in te stellen welke hoek het verre schaduw-object maakt met de horizon voor een gegeven azimut.

U kunt het effect van schaduw van de horizon in OpenSolar modelleren en de rest van dit artikel zal uitleggen hoe u dat doet.

Hoe de Horizon schaduw functie te gebruiken in OpenSolar?

In OpenSolar kunt u horizon bestanden (.hor) uploaden die dan de horizon schaduw instellen voor projecten waarin OpenSolar 3D actief is.

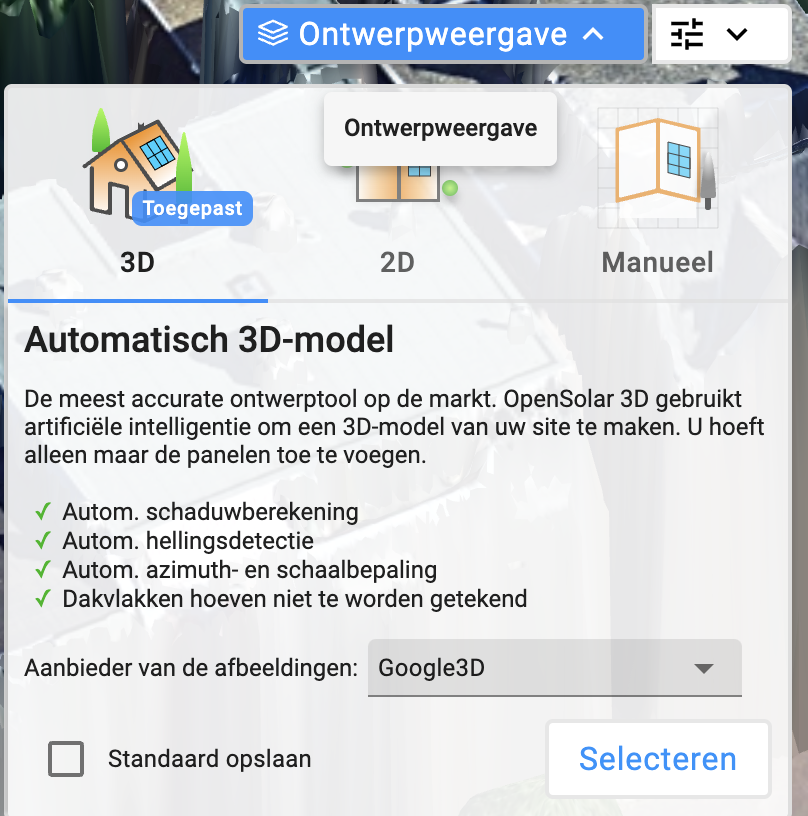

Opmerking: Om OpenSolar 3D te activeren, klikt u op de Ontwerpmodus knop in de rechterbovenhoek van de Ontwerp pagina en selecteert u de 3D tab. Zorg er dan voor dat u op Selecteren drukt om deze modus op te slaan.

U moet ook minstens één van de volgende weergaven actief hebben in uw kaarten: Google 3D, Nearmap 3D of Geen.

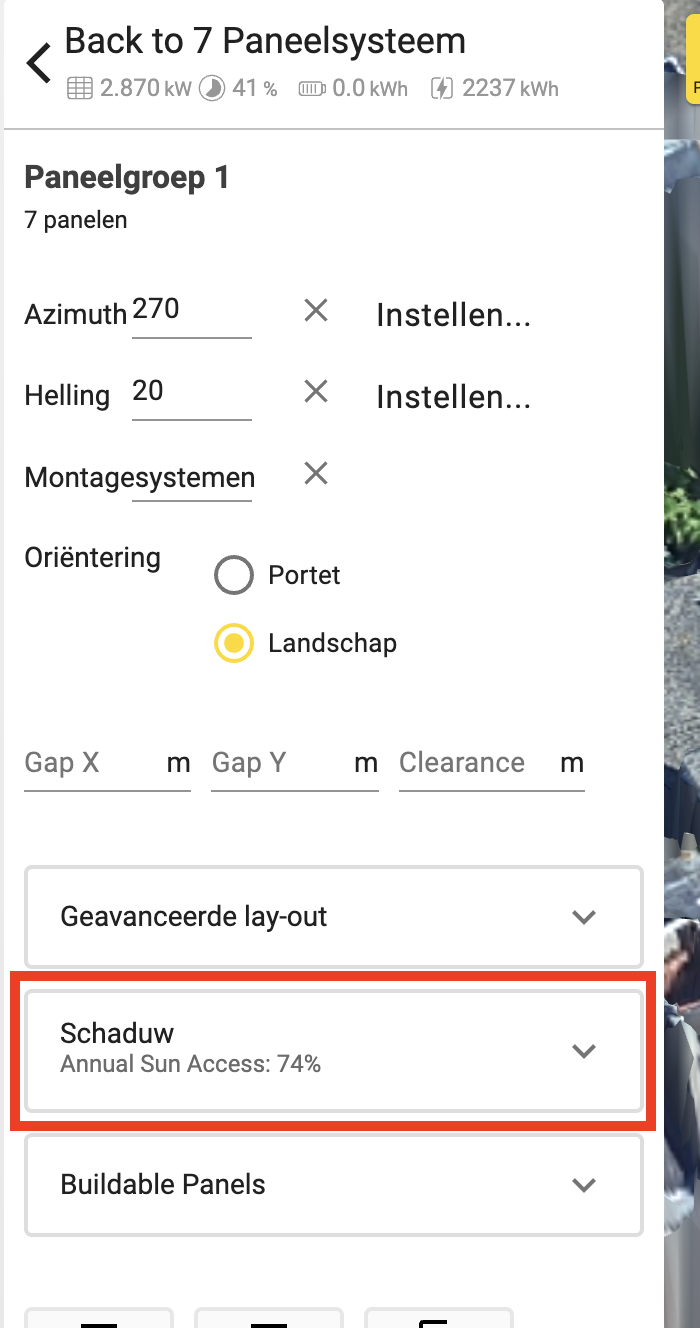

Om de Horizon schaduw te beheren, kunt u op een bepaalde paneelgroep klikken (het zal alle paneelgroepen hetzelfde beïnvloeden) en dan naar de schaduw sectie gaan:

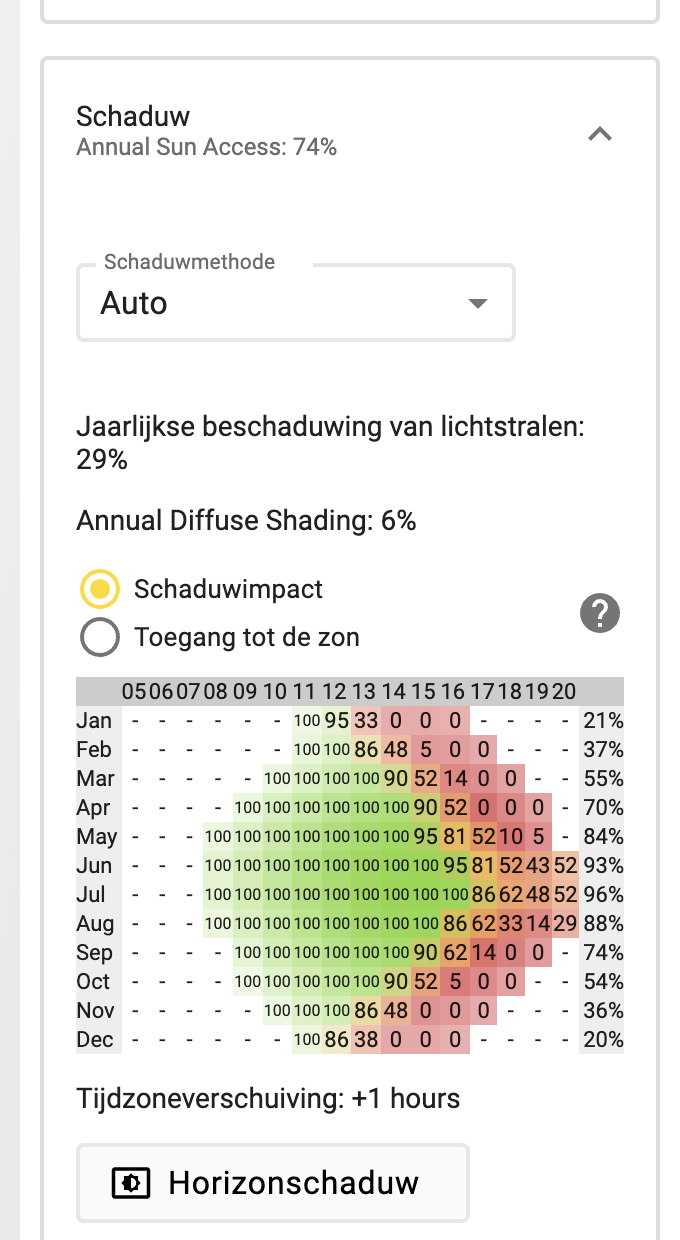

U kunt dan klikken op de Horizon schaduw knop (Opmerking, deze knop is niet beschikbaar als OpenSolar 3D niet actief is).

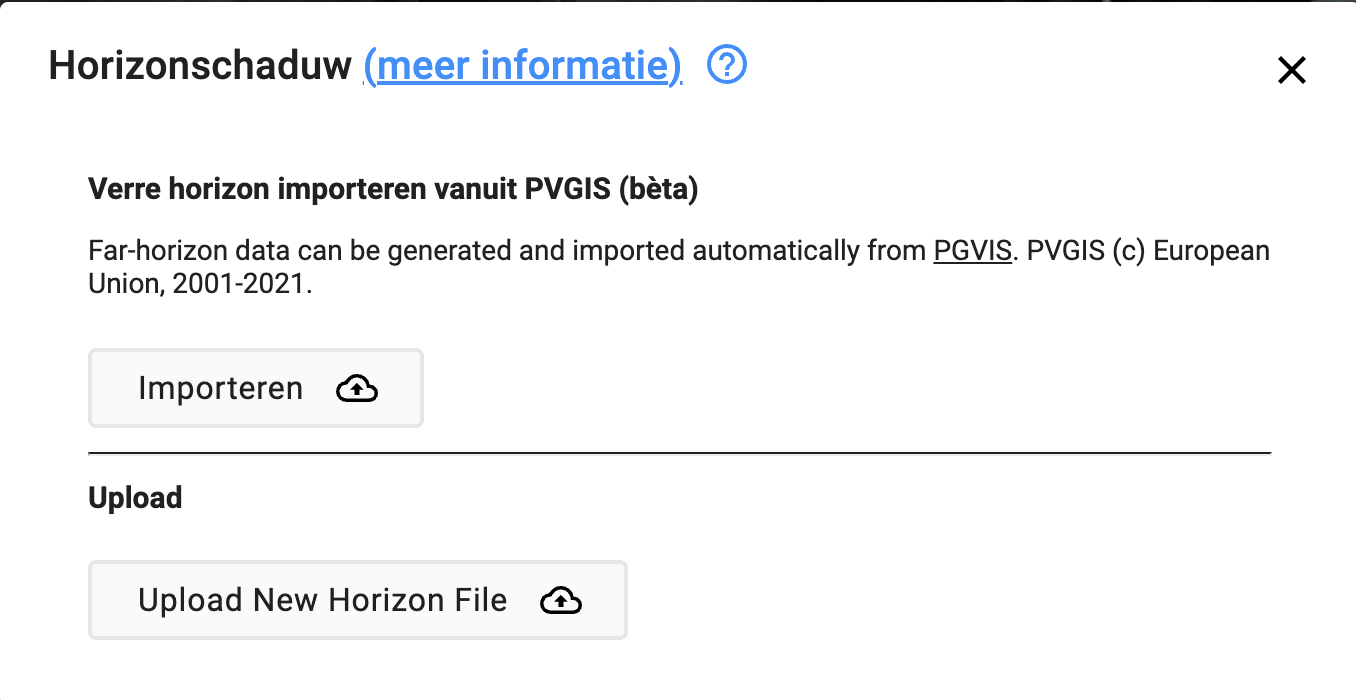

Van hieruit kunt u bestanden uploaden en beheren:

• Klik op het prullenbakpictogram om het huidige geüploade bestand te verwijderen
• Klik op Nieuw Horizon bestand uploaden om een .hor bestand te uploaden

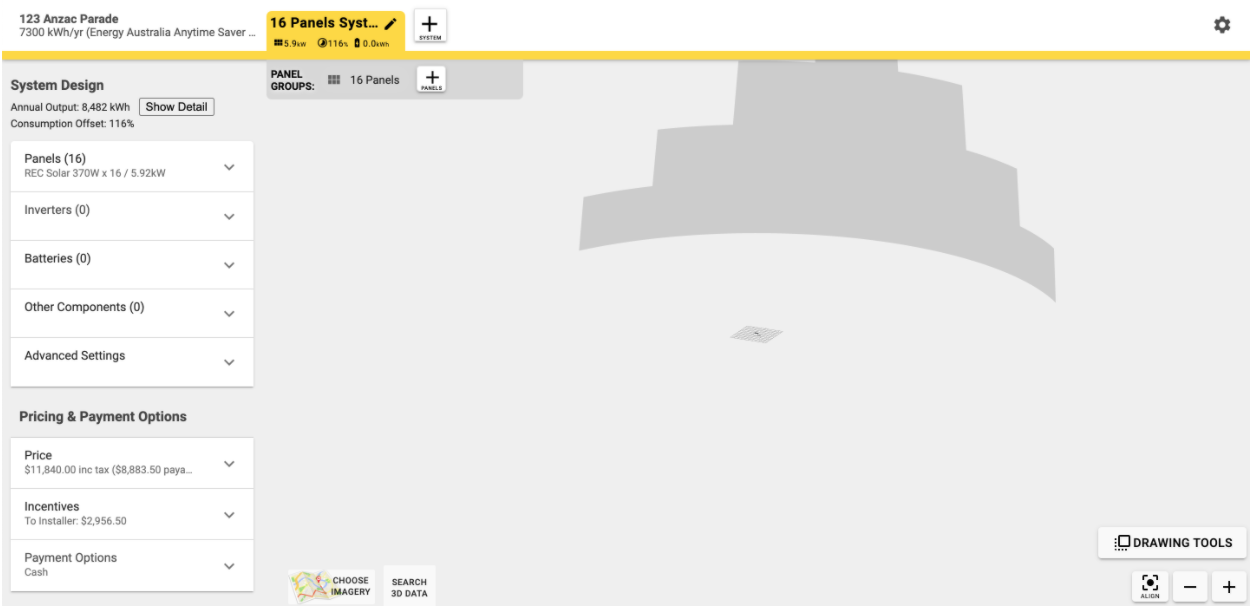

U kunt ook de horizon schaduw zien die is geüpload door uit te zoomen in Studio:

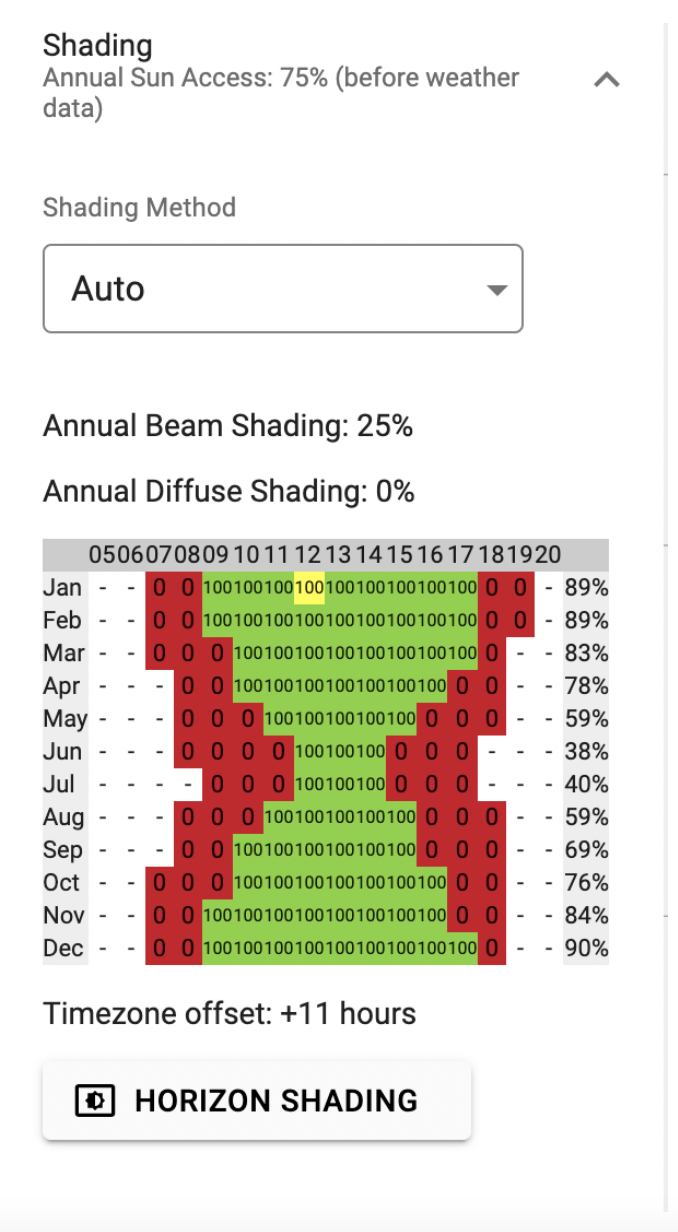

U kunt ook de effecten van het horizon schaduw bestand zien door naar een willekeurige paneelgroep te gaan en naar de schaduw sectie te gaan:

Hoe het Horizon schaduw bestand opmaken?

Wanneer u een .hor bestand uploadt, verwacht OpenSolar twee kolommen met waarden te ontvangen:

• Eén voor de azimutwaarden
• En één voor de hoekwaarden

Een voorbeeldbestand van een horizon bestand is bij dit artikel gevoegd (onderaan) en toont azimutwaarden van -180 (zuid) tot 179 (zuid). Voor elk van deze azimutwaarden is er een horizon hoekwaarde gedefinieerd.

Opmerking: U kunt ook het azimut bepalen van 0 (noord) tot 359 (noord).

In het bijgevoegde voorbeeld is aan elk van de azimutwaarden een waarde voor de horizonhoek toegekend, maar dat is niet nodig. U kunt simpelweg de paren azimutwaarden en horizonwaarden opnemen die van invloed zijn op de zonnepanelen. Alle andere niet gedefinieerde waarden worden geacht nul te zijn.

U kunt het .hor bestand ook bewerken door het te openen in een tekstverwerker en het opnieuw op te slaan.
