Omvormer dimensionering en koppel aanbevelingen

Met de ontwerptool van OpenSolar kunt u snel en gemakkelijk de beperkingen van de omvormer voor uw ontwerpen controleren en krijgt u suggesties voor de toegestane koppellengte op basis van de specificaties van het paneel, de specificaties van de omvormer en ook de minimum- en maximumtemperaturen van de locatie waar u ontwerpt.

Deze aanbevelingen en waarschuwingen worden automatisch berekend voor koppelomvormers en micro-omvormers die niet voor DC geoptimaliseerd zijn.

U zult deze aanbevelingen op twee niveaus opmerken:

1. Omvormer niveau

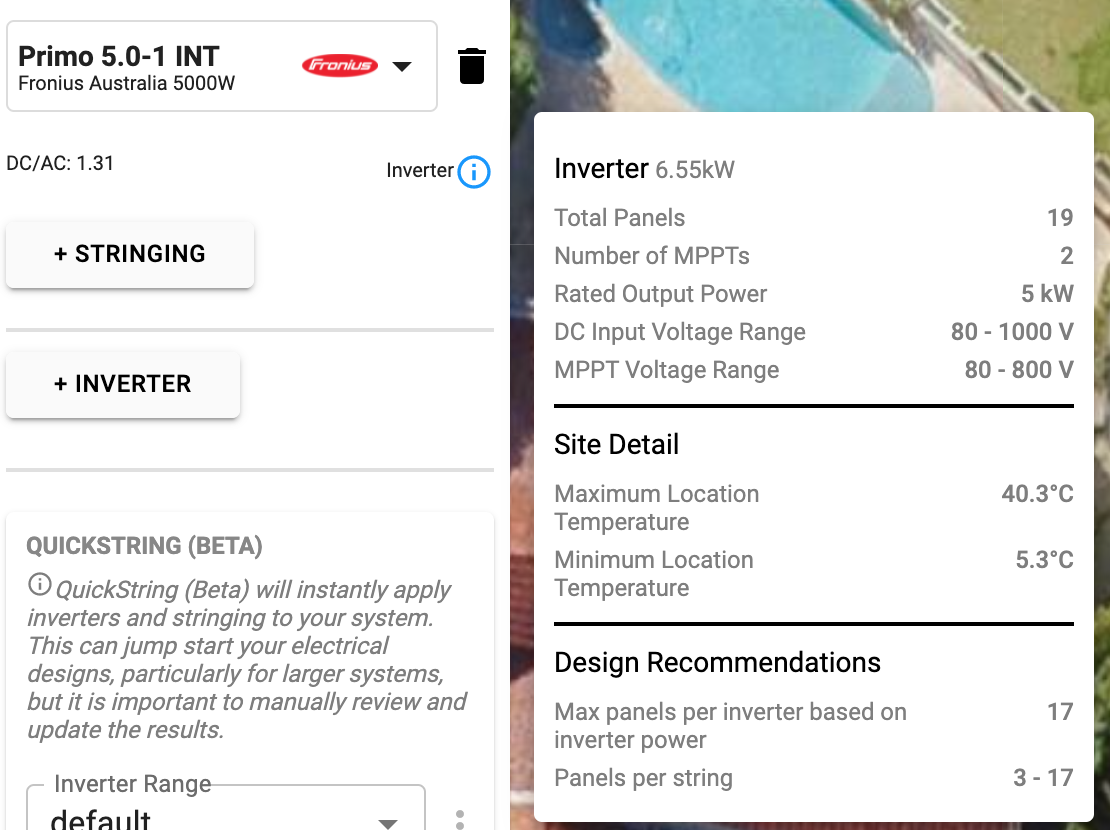

Zoals in de onderstaande schermafbeelding te zien is, geeft de omvormer info pop-up belangrijke informatie over de omvormer, de locatiedetails en ontwerpaanbevelingen.

Merk op dat de minimum en maximum locatietemperaturen kunnen worden bijgewerkt op de Info pagina in de Locatiedetails sectie:

2. MPPT-niveau

Dit niveau toont de details van elke koppelspanning bij de maximale en minimale temperaturen om te controleren of de koppeling toelaatbaar is.

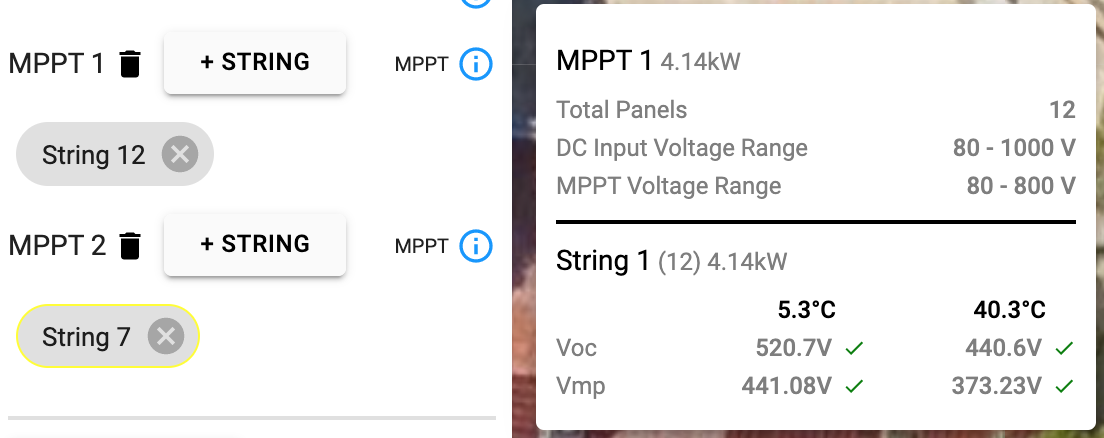

Zoals in de onderstaande schermafbeelding te zien is, is er een MPPT info pop-up voor elke MPPT die info weergeeft over alle koppelingen daarin.

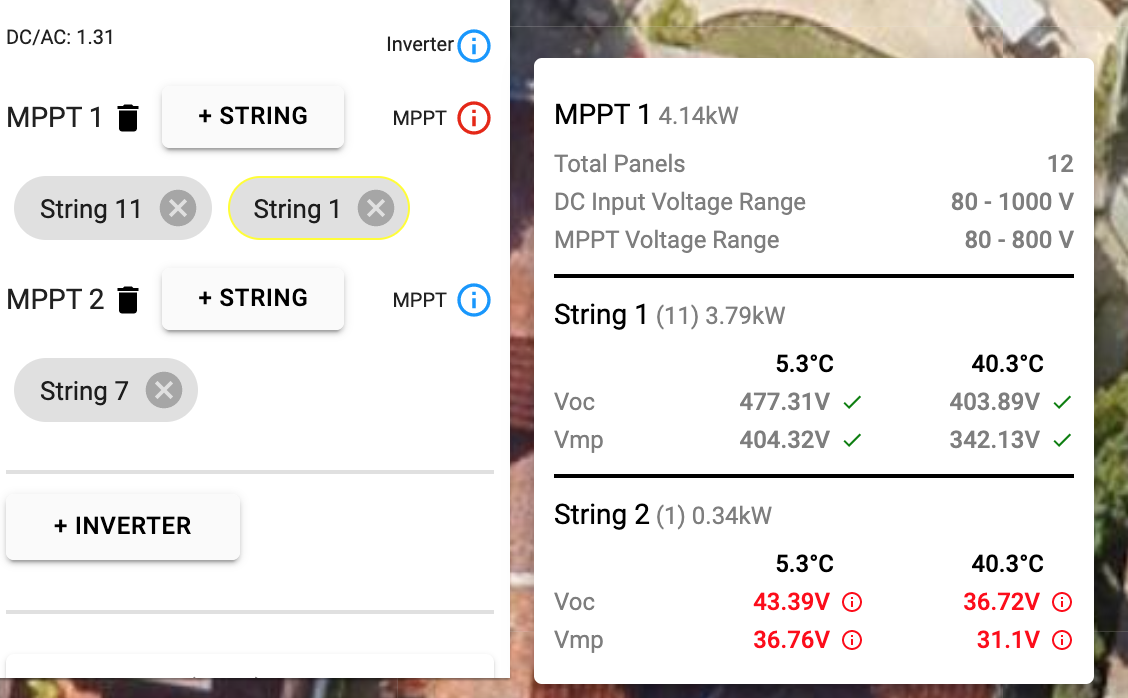

Als er problemen zijn, wordt het blauwe infopictogram rood en kunt u met de muis zien waar het probleem zit:

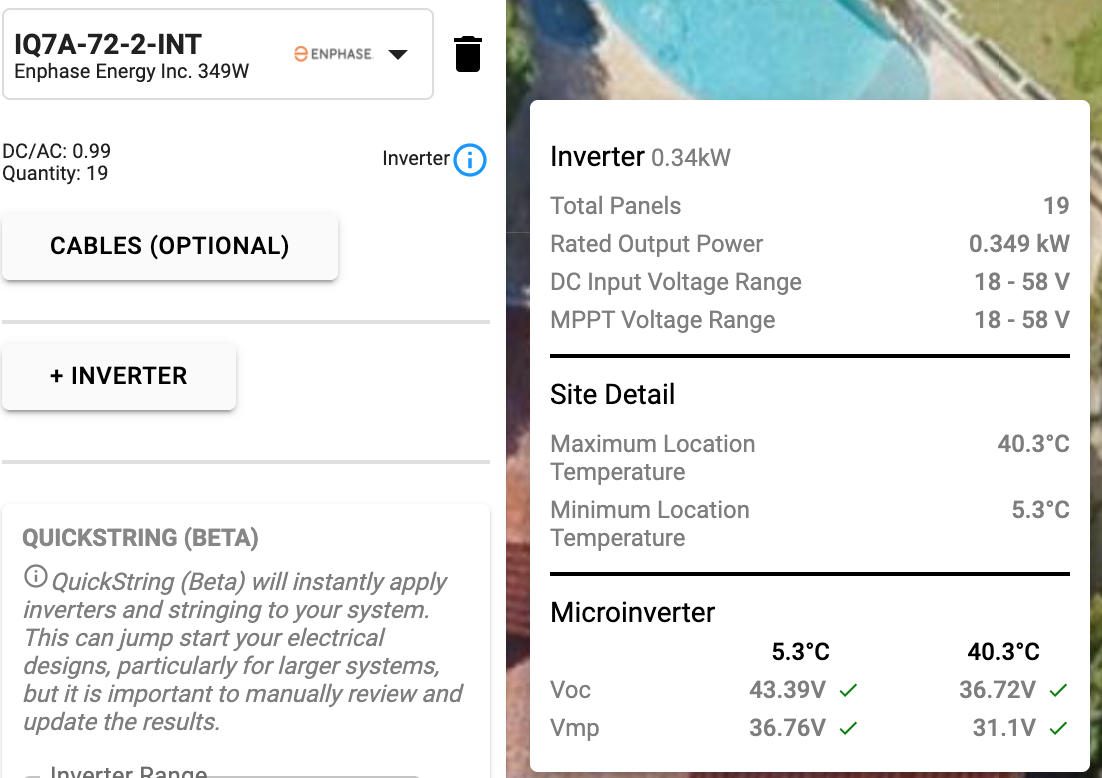

Deze pop-ups werken vergelijkbaar voor micro-omvormers, behalve dat er natuurlijk geen MPPT pop-up info is.

Naast deze nuttige pop-ups hebben we ook enkele waarschuwingsberichten toegevoegd voor wanneer de ontwerpaanbevelingen worden overschreden. Deze omvatten:

• Waarschuwing wanneer de DC/AC-verhouding < 75% is
• Waarschuwing wanneer de DC/AC-verhouding > 133% is
• Waarschuwing wanneer de DC/AC-verhouding > 150% is
• Waarschuwing bij overschrijding van spanningsgrenzen (Voc of Vmp)

Deze waarschuwingen zijn bedoeld als leidraad, maar het uiteindelijke ontwerp wordt aan de ontwerper overgelaten.
