Modules toevoegen/bijwerken

Dit artikel staat in de Controle zone van de App.

Opmerking:

Om ervoor te zorgen dat u modules modelleert op het hoogste niveau van nauwkeurigheid in OpenSolar, moet u ervoor zorgen dat u het jaarlijkse degradatieveld invult (hieronder vermeld) en ook ervoor zorgen dat u de systeemlevensduur instelt om overeen te komen met de gegarandeerde jaren van het paneel.

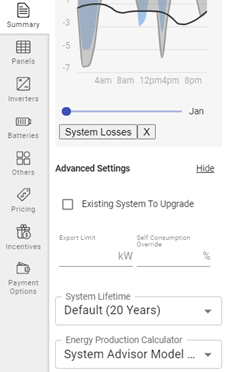

Als u de levensduur van het systeem wilt instellen bij het ontwerpen, gaat u naar project > ontwerp > tabblad Samenvatting > Geavanceerde instellingen en wijzigt u vervolgens de levensduur voor elke systeemoptie.

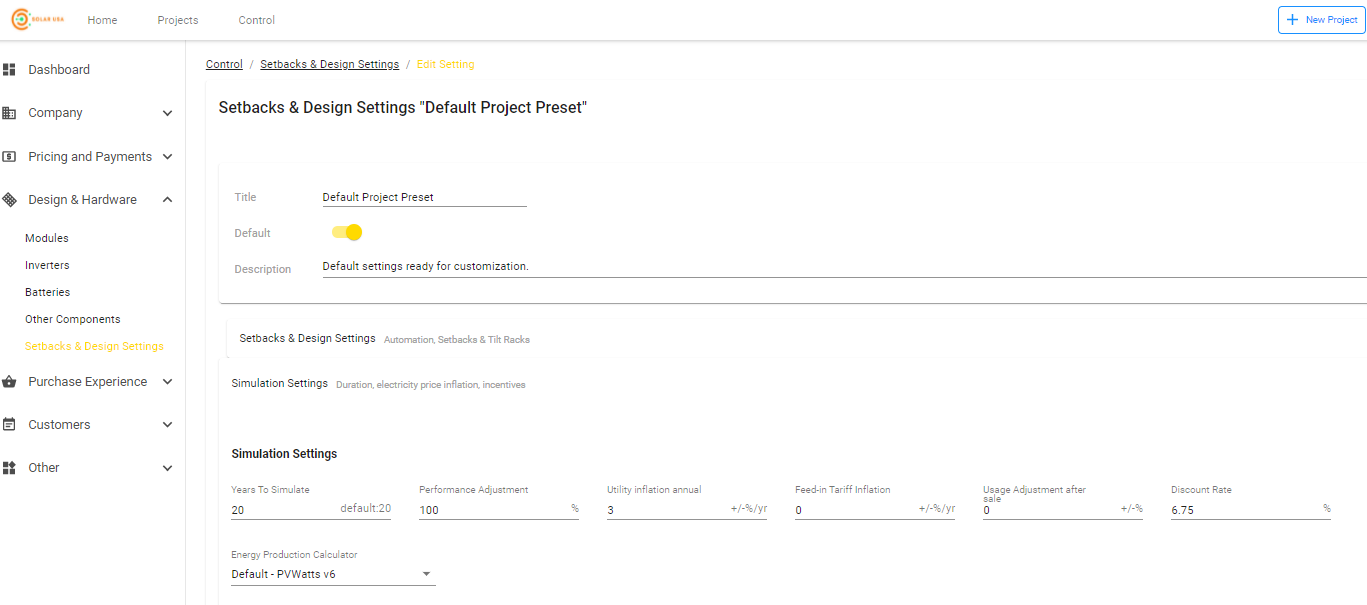

Om de maximale levensduur van het systeem te wijzigen, gaat u naar Controle > ontwerp en Hardware>tegenslagen en Ontwerpinstellingen>bewerken>simulatie-Instellingen en verander het jaar om te simuleren tot het maximum dat je zou simuleren.

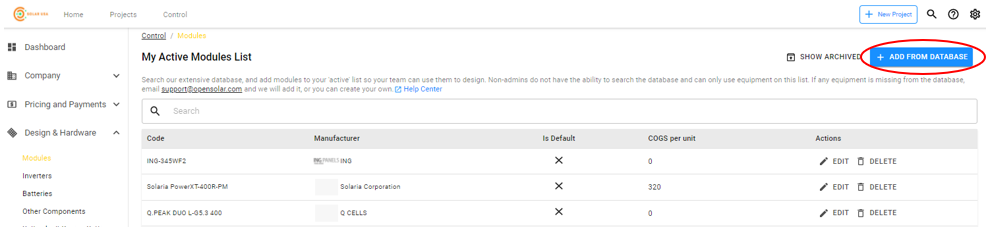

Wanneer op de Controle zone van OpenSolar, toegang tot uw lijst van modules door te klikken op Ontwerp en Hardware en dan Module. Vanaf hier kunt u bestaande modules bewerken of een nieuwe maken. Om een nieuwe module aan te maken, klikt u rechtsboven op de knop + Toevoegen uit database.

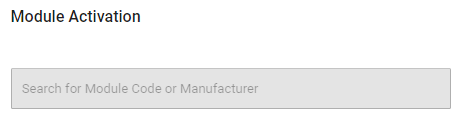

Vanaf hier heeft u de mogelijkheid om bestaande modules op te zoeken in onze componentendatabase. Om dit te doen, klikt u op de Zoeken voer het invoervak in en typ het model dat u zoekt.

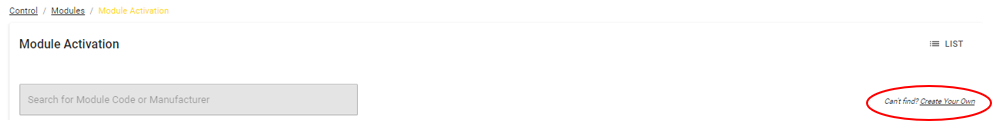

Als u een heel nieuw modulemodel invoert, of een aangepast model dat waarschijnlijk niet in onze database zal verschijnen, dan heeft u de mogelijkheid om uw eigen aangepaste module te maken door de specificaties handmatig in te voeren.

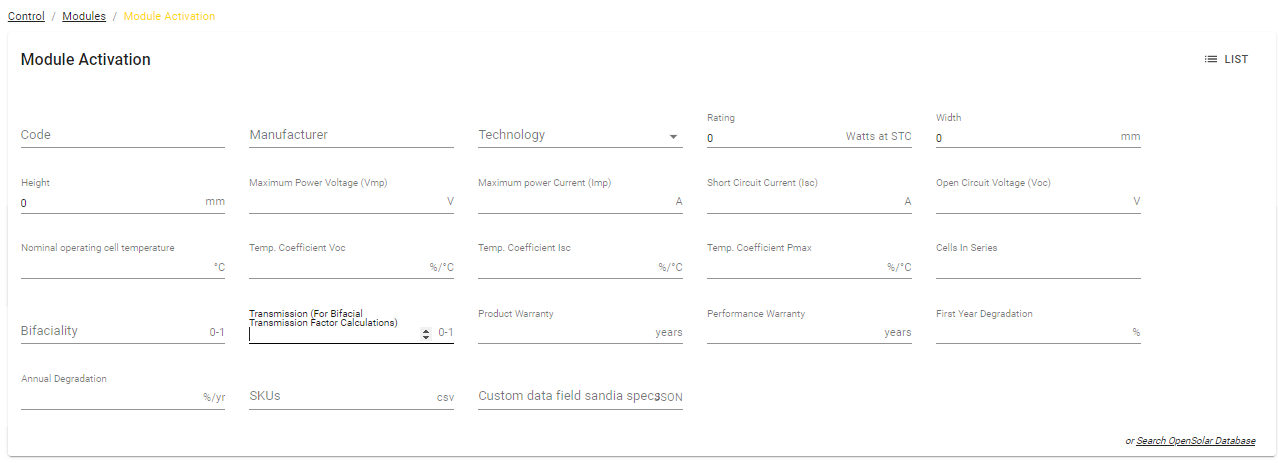

Om dit te doen, kies Create > Maak Je Eigen optie bij het maken van het paneel en voer vervolgens de specificaties in elk van de getoonde velden in.

• Code - zo wordt het onderdeel in de studiolijst weergegeven.
• Fabrikant - de fabrikant van het onderdeel.
• Technologie - Dit is de celtechnologie die voor het paneel wordt gebruikt.
• Rating STC (W) - de STC-classificatie van het paneel in W
• Breedte (mm) - de lengte van de kortere zijde van de module in millimeters.
• Hoogte (mm) - de lengte van de langere zijde van de module in millimeters.
• Maximale Stroom (Imp) - Dit is de stroom die de module zal produceren wanneer deze op het maximale voedingspunt werkt.
• Kortsluitingsstroom (Isc) - Dit is de maximale stroom die de module zal produceren wanneer deze bij kortsluiting werkt.
• Maximale Voedingsspanning (Vmp) - De spanning van de module op het maximale voedingspunt bij STC
• Open Circuit Spanning (Voc) - De open circuitspanning van het paneel in Volt
• Nominale Werkende Celtemperatuur - De nominale bedrijfstemperatuur van de cel is de celtemperatuur van de module onder de volgende omstandigheden: 800W / m^2, 1m / s wind en 20C omgevingstemperatuur.
• Tijdelijke Co-efficiënte vos (%/C) - de Voc-verliescoëfficiënt voor het paneel in percentage per graden C dwz. -0,3
• Temperatuurcoëfficiënt maximum Machtspunt (- %/C) - de max Power point loss coëfficiënt voor het paneel in percentage per graden C dwz. -0,32
• Temperatuurcoëfficiënt Isc (- %/C) - Dit is de coëfficiënt gerelateerd aan hoe de huidige output zal veranderen met temperatuurstijging of-afname.
• Cellen in serie - het aantal cellen in de module.
• Bifacialiteit - Dit is de fractionele hoeveelheid output die de achterkant van het bifaciale paneel zal bieden in vergelijking met de voorkant. Dus als hij slechts 70% van de voorkant uitvoert, gebruik dan hier de waarde van 0,7. Gebruik hier een waarde van 0 voor niet-bifaciale panelen.
• Transmissie - Deze factor die beschrijft hoeveel licht door het bifaciale paneel zal overbrengen. Gebruik een waarde van 0 voor niet-bifaciale panelen.
• Jaarlijkse afbraak override (%/jaar) - Dit is een vlakke, jaarlijkse vermindering van de moduleoutput als % van zijn aanvankelijke output. Dit kan worden overgelaten als 0 en een waarde van 0,45% per jaar zal worden gebruikt.
• Product Garantie - de productgarantie van de module.
• Prestatie Garantie - de prestatiegarantie van de module.
• Radertjes per eenheid (excl. btw) - gebruikt voor de berekening van het systeem prijzen als Markup prijzen is geselecteerd exclusief belastingen.
• Prijsaanpassing per eenheid (incl. btw) - dit veld geeft u de mogelijkheid om een prijsaanpassing (inclusief belasting) toe te voegen aan de Prijs per Watt en Prijs Per Watt Per Maat prijzenschema ' s.
• Standaard Moduletype - een toggle die bepaalt of deze standaard wordt geselecteerd wanneer u een nieuwe studio laadt.

Je hebt de mogelijkheid om andere modules voor je ontwerpen te kiezen op de Studiopagina door ze te selecteren in een pop-upmenu.

Zodra u klaar bent met het invoeren van de details voor uw nieuwe moduletype, klikt u op  Opslaan.

Dit brengt u vervolgens terug naar uw lijst met moduletypen in beheer waar u meer kunt maken of bewerken die u al hebt gemaakt door op te klikken Bewerken.
