Hoe 3D schaduwanalyse te interpreteren

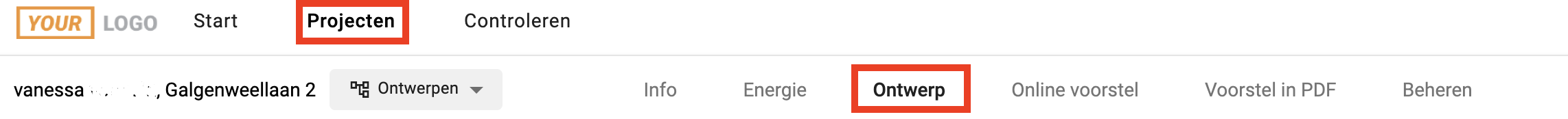

Dit artikel heeft betrekking op de Project zone > Ontwerp tab van de app.

OpenSolar produceert een gedetailleerd schaduwrapport op basis van de beschikbare 3D-gegevens in de ontwerp tab van het project. Dit schaduwrapport is alleen beschikbaar bij het ontwerpen in 3D-modus met SAM ingeschakeld. Raadpleeg dit artikel voor het inschakelen van SAM voor zonne-ontwerpen.

Dit schaduwrapport wordt gemaakt per paneelgroep, wat betekent dat elke verschillende groep panelen zijn eigen set schaduwberekeningen heeft.

Om de schaduwanalyse te bekijken selecteert u een paneelmatrix, zodat deze geel oplicht, navigeert u naar de linker werkbalk en klikt u op het keuzemenu.

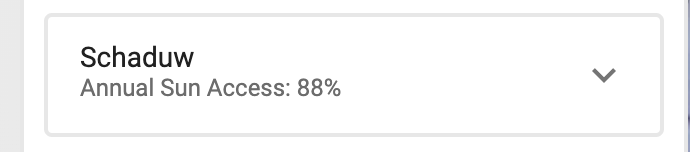

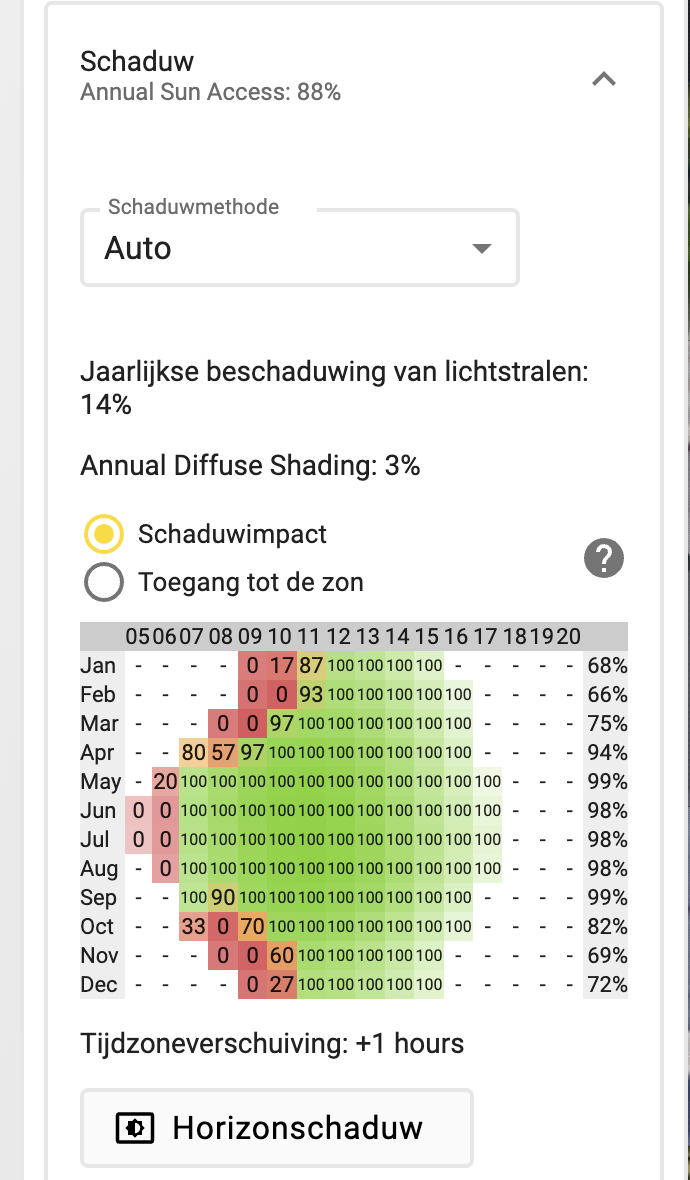

De schaduwanalyse levert een jaarcijfer voor de toegang tot de zon op (87% in het voorbeeld hierboven), gemiddelde cijfers per maand (in de rechterkolom in het grijs) en cijfers per uur voor elke maand van het jaar. De 100 gemarkeerd in geel in het bovenstaande schaduwrapport geeft aan dat dit uur is geselecteerd, en de raytracing voor dit specifieke uur kan worden bekeken op de paneelreeks in het ontwerpgebied. In dit voorbeeld zijn alle rays groen, omdat dit uur volledige toegang tot de zon impliceert.

Deze cijfers geven aan hoeveel zon de paneelgroep overdag krijgt.

100 = volledige zon toegang

0 = Geen zon toegang

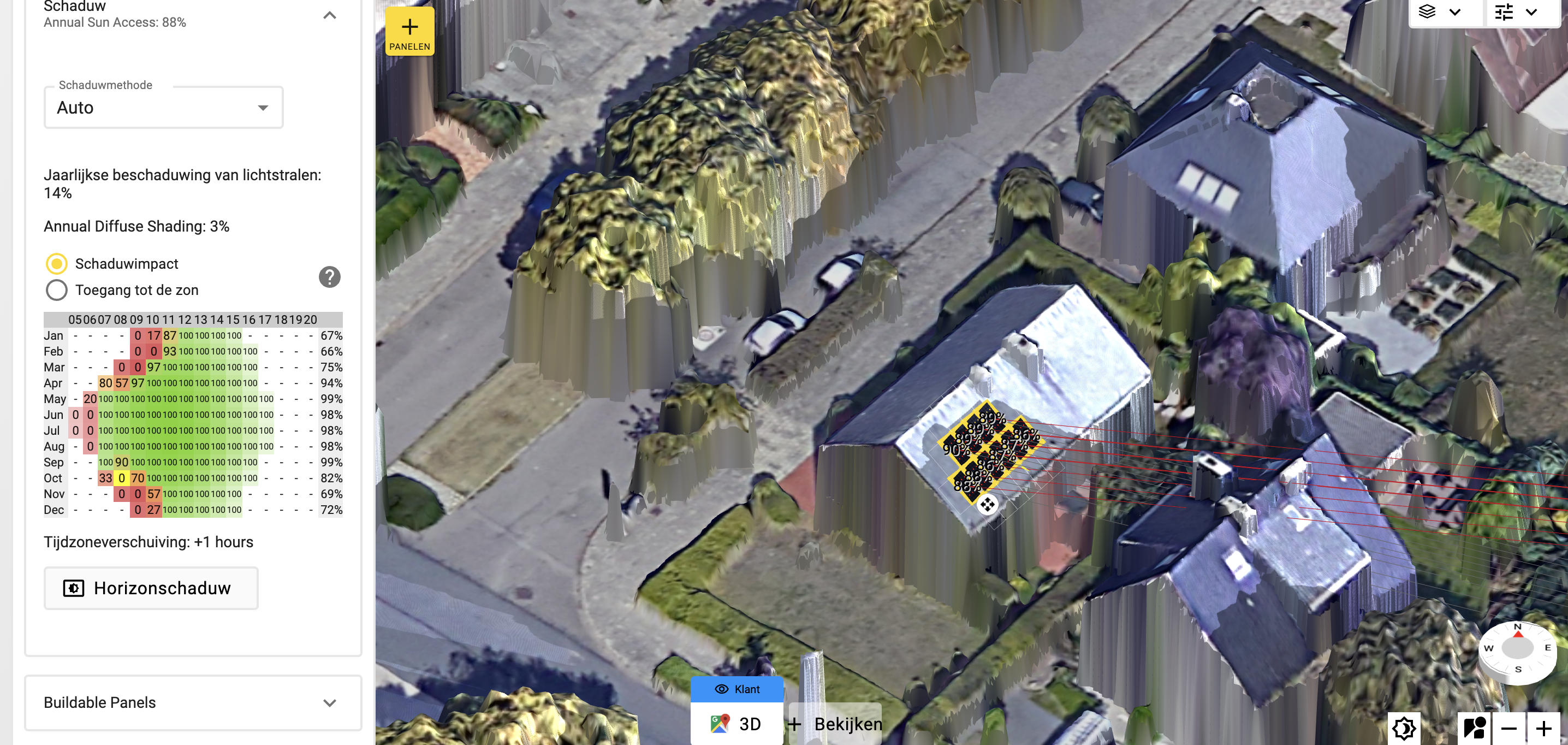

Raytracing is hieronder afgebeeld. In dit voorbeeld is een meer schaduwrijk uur van de dag geselecteerd. U zult zien dat de schaduw wordt weergegeven op de paneelgroep zelf, in de vorm van verschillende gekleurde stippen/rays op de panelen. Zie hieronder:

Hier is een zwaarder beschaduwd tijdstip geselecteerd (45%), en we zien het effect op elk paneel sub-gekoppeld via gekleurde code. Rood betekent direct beschaduwd. Geel geeft de impact door schaduw aan, maar niet direct beschaduwd. Groen betekent volledige zon toegang.

Er zijn 6 stippen per paneel, en de kleur van die stippen geeft aan of de cel rechtstreeks beschaduwd is of beïnvloed wordt door de schaduw van een andere cel op dezelfde subkoppeling. Een rode stip geeft aan dat de cel in directe schaduw staat en niet zal produceren, een oranje stip geeft aan dat de cel niet in directe schaduw staat maar niet kan produceren omdat zijn prestaties worden belemmerd door de cel in de schaduw. Een groene stip geeft aan dat de cel niet is beschaduwd of beïnvloed door de schaduw van cellen op dezelfde subkoppeling.

Het gebruik van het schaduwrapport is een goede manier om de opbrengst van elk paneelreeks te maximaliseren, door het systeem zo te ontwerpen dat de schaduwfactor wordt geminimaliseerd.
