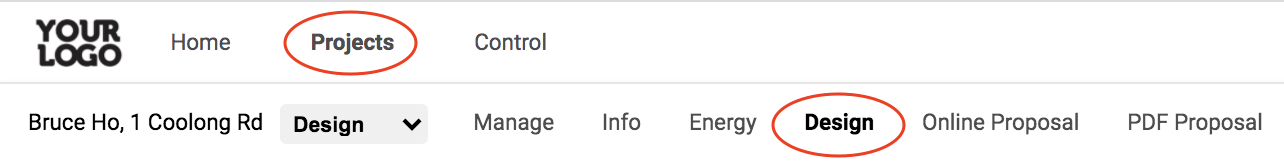

Dit artikel staat in de Projecten > Ontwerp tab van de app.
Als u een vast kantelsysteem wilt ontwerpen, hetzij voor een grondmontage, hetzij voor een plat dak, kunt u dat doen in de ontwerpsectie van elk project op OpenSolar.
Om uw ontwerp te starten, voegt u met SolarTouch een rij modules toe door op de knop te klikken en vervolgens te klikken, vasthouden en slepen om de panelen te rangschikken en de azimut aan te passen. Laat de muis los zodra uw rij de juiste lengte en azimut heeft.

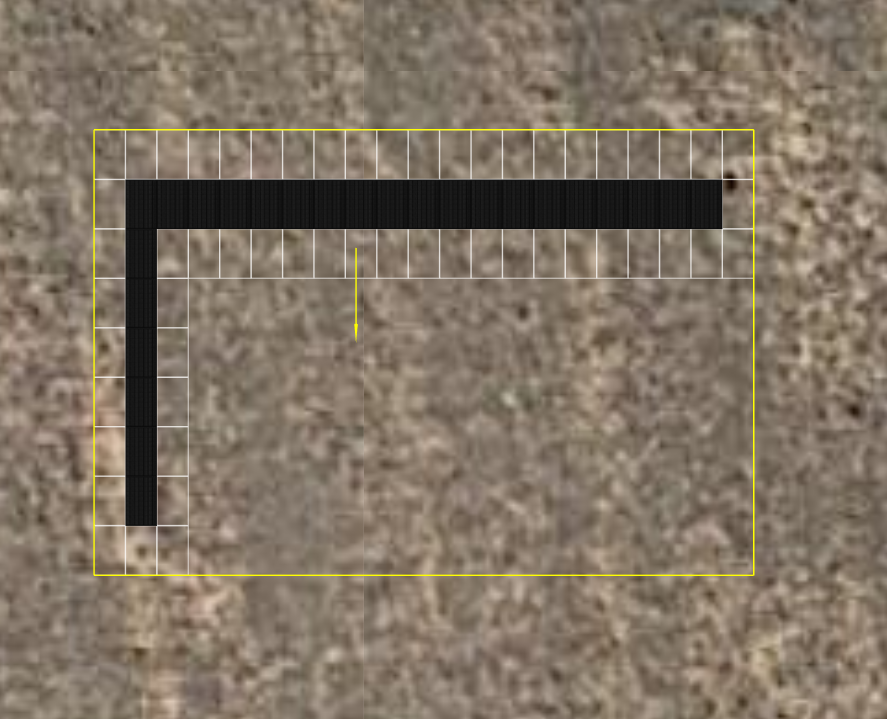

Zodra u de eerste rij modules hebt gemaakt, maakt u de omtrek van een rechthoek door uw muis ingedrukt te houden en te slepen langs de automatisch ingevulde rastervierkanten.

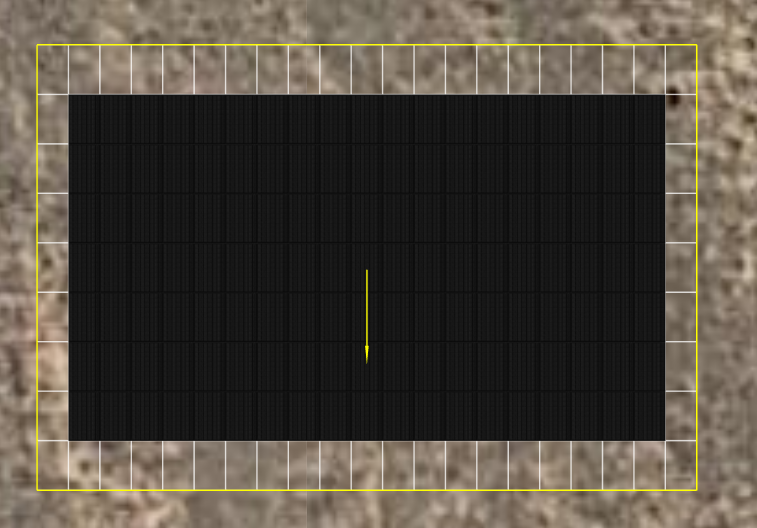

In de linker zijbalk kunt u dan klikken op , en u krijgt een groot blok met panelen.
Vervolgens kunt u in de linker zijbalk de afstand op zowel de X- als Y-coördinaten aanpassen door inches of meters in te voeren, of kiezen of u de rijen wilt verschuiven. U kunt ook helling, azimut en rekken aanpassen via de linker zijbalk.

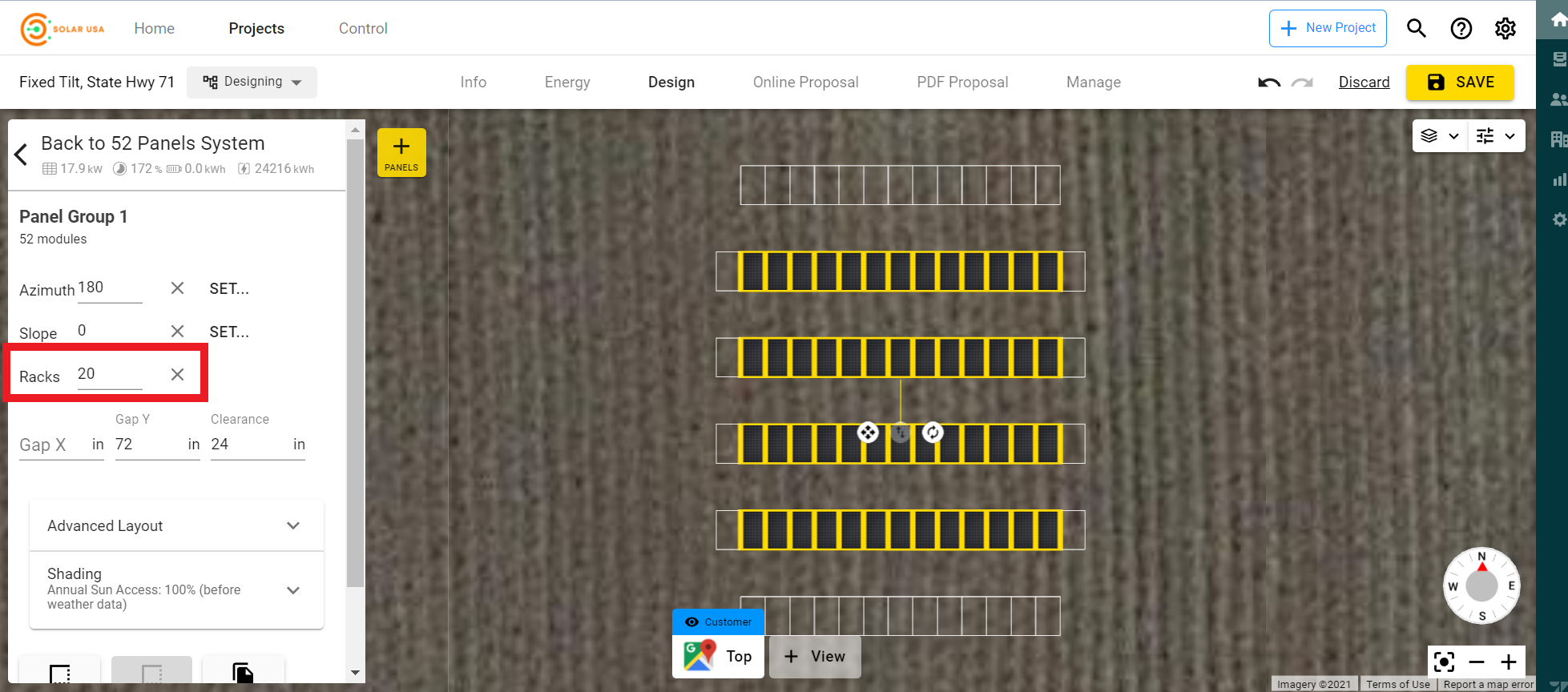

Een vaste helling instellen betekent dat u een waarde invoert in het “Rekken" veld om de hellinghoek weer te geven.
