Gebruik van tracking in een zonne-ontwerp

Dit artikel staat in de Projecten > Ontwerp sectie van de app.

Als een project moet worden gevolgd, kunt u het volgsysteem op OpenSolar aanpassen. (Voor informatie over een vast volgsysteem, gelieve dit artikel te raadplegen).

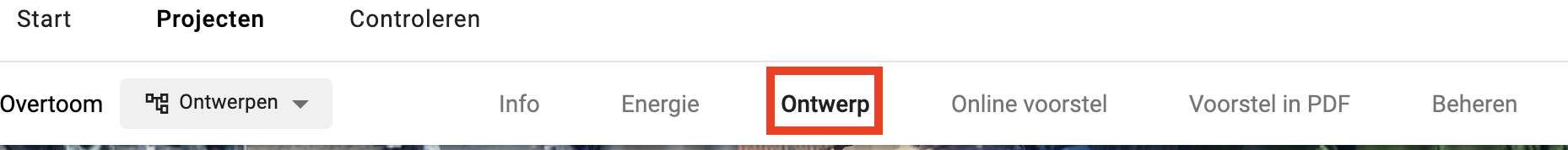

Zodra u in de Ontwerp pagina uw zonnepaneelinstallatie hebt ontworpen, kunt u de tracking inschakelen.

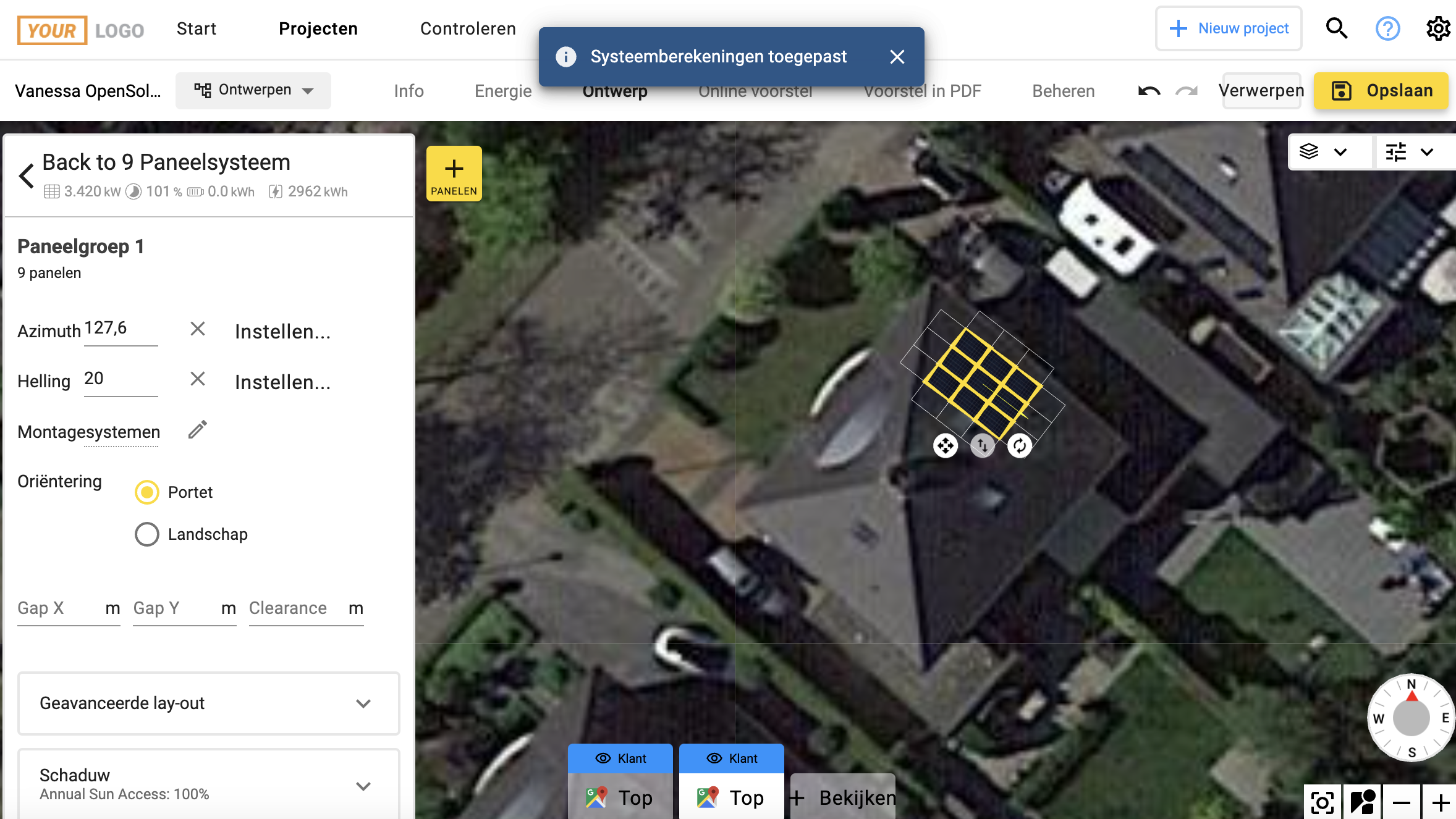

Zorg er eerst voor dat de paneelreeks is geselecteerd door erop te klikken (er moet een geel vak rond de reeks verschijnen).

Navigeer vervolgens naar de linker werkbalk, selecteer Geavanceerde lay-out en kies de volgmodus uit het keuzemenu genaamd “Tracking modus".

U hebt hier een paar verschillende opties. Hier volgen korte beschrijvingen van hen:

• Geen (vast) - Dit is de standaardinstelling die geen speciale uitvoerwijzigingen toepast.
• 1 As horizontaal (Geen backtracking) - Dit is de volgmodus waarbij de panelen naar links en rechts kantelen om een as die van boven naar beneden loopt om de dagelijkse beweging van de zon te volgen. Dus als een paneelgroep naar het noorden of zuiden is gericht, gebeurt het volgen in oostelijke en westelijke richting.
• 1 As horizontaal (Met backtracking) - Dit is hetzelfde als hierboven, behalve dat het SAM-algoritme voor backtracking (waarbij de panelen hun helling veranderen om zelfbeschaduwing te minimaliseren) wordt toegepast.
• 1 As gekanteld (Geen backtracking) - Dit is de volgmodus waarbij de panelen naar voren en naar achteren kantelen om een as die van de ene kant van het paneel naar de andere loopt, om de seizoensgebonden beweging van de zon te volgen.
• 1 As gekanteld (Met backtracking) - Dit is hetzelfde als hierboven, behalve dat het SAM-algoritme voor backtracking (waarbij de panelen hun helling veranderen om zelfbeschaduwing te minimaliseren) wordt toegepast.
• 2 Assen - Hier kunnen de panelen zowel van oost naar west als van noord naar zuid draaien om de dagelijkse en seizoensgebonden beweging van de zon te volgen.

Het effect van backtracking

Het backtracking-algoritme van SAM voor het volgen van één as is door NREL voor SAM ontwikkeld. Daarbij wordt nagegaan of de panelen in bepaalde rijen al dan niet in de schaduw van andere panelen komen te liggen en wordt dit dienovereenkomstig aangepast.

Backtracking mag ALLEEN worden gebruikt wanneer er sprake is van zelfschaduwing tussen rijen van modules. Als er geen zelfschaduwing is, probeert backtracking dit niet-bestaande schaduwverlies te minimaliseren, zodat de kanteling suboptimaal is terwijl de backtracking dit doet, vandaar dat er minder energie-output is als backtracking is ingeschakeld ZONDER zelfschaduwing in te schakelen.

Als u hier meer over wilt lezen, kijk dan hier.
