Ontwerpen met bifaciale panelen

Voordat u met bifaciale panelen ontwerpt, moet u de moduleparameters in Controleren bewerken.

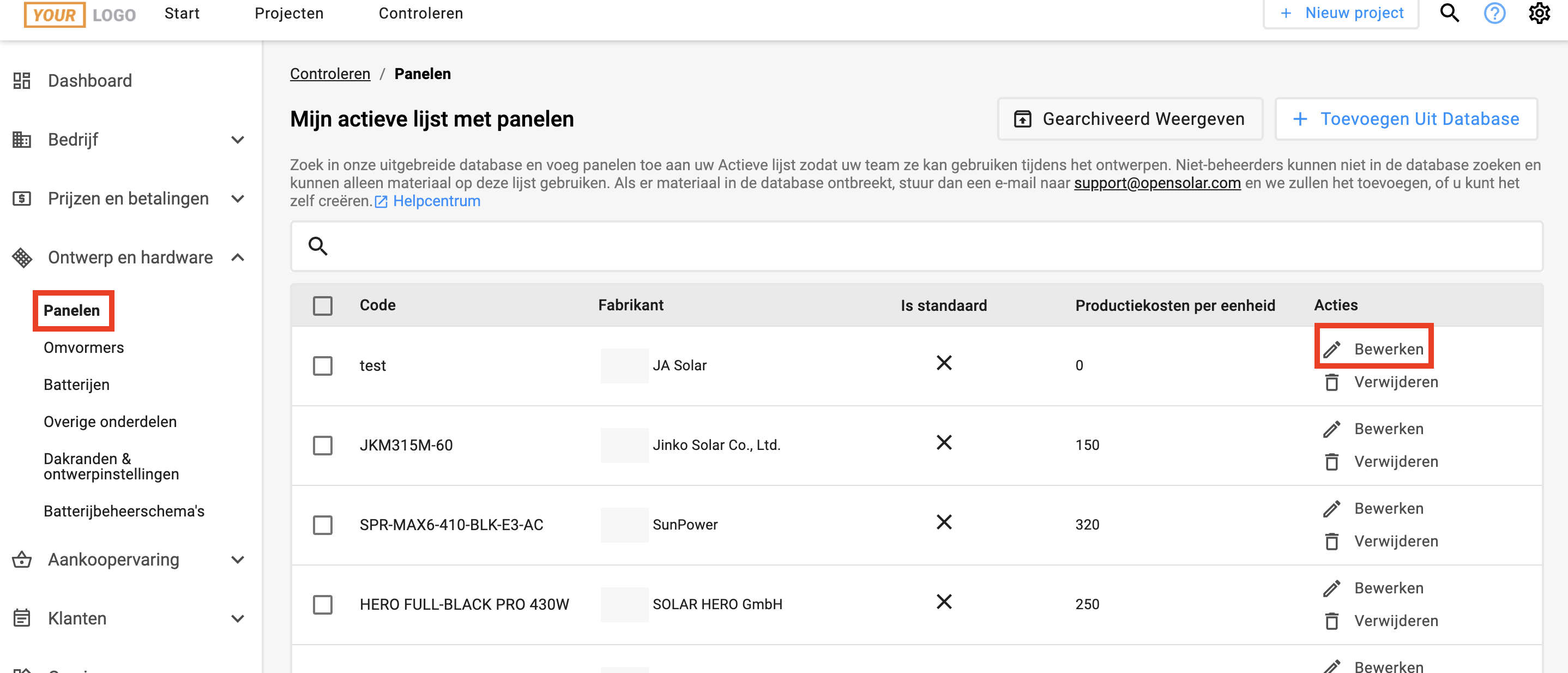

Klik onder "Ontwerp en Hardware" op "Modules" en vervolgens op de Bewerken knop voor de

specifieke module met bifaciale kenmerken. U kunt ook een nieuwe module met bifaciale kenmerken aanmaken door +Aanmaken te selecteren in de rechterbovenhoek van deze pagina.

Bifacialiteit:  Dit is de fractie van de output die de achterkant van het bifacial paneel levert in vergelijking met de voorkant. Dus als hij slechts 70% van de voorkant uitvoert, gebruik dan hier de waarde van 0,7. Gebruik hier een waarde van 0 voor niet-bifaciale panelen.

Transmissie factor: Deze factor beschrijft hoeveel licht er door het bifaciale paneel wordt doorgelaten. Gebruik een waarde van 0 voor niet-bifaciaal paneel.

Zodra u de invoergegevens (bifacialiteit en transmissie) hebt bevestigd, kunt u beginnen met het ontwerpen van uw bifaciaal paneelsysteem in Ontwerp.

Bij het ontwerpen met bifaciale panelen krijgt u in de linker werkbalk een melding dat u panelen met bifaciale kenmerken gebruikt.

Berekeningsoverwegingen: Raytracing is niet beschikbaar bij het ontwerpen van bifaciale panelen. Wilt u meer weten over raytracing, bekijk dan dit artikel. Zelfbeschaduwing is echter mogelijk wanneer bifaciale panelen worden gebruikt en met SAM worden ontworpen. Deze zelfbeschaduwing analyse houdt rekening met de schaduwverliezen van de modules in de andere rijen van die paneelgroep.

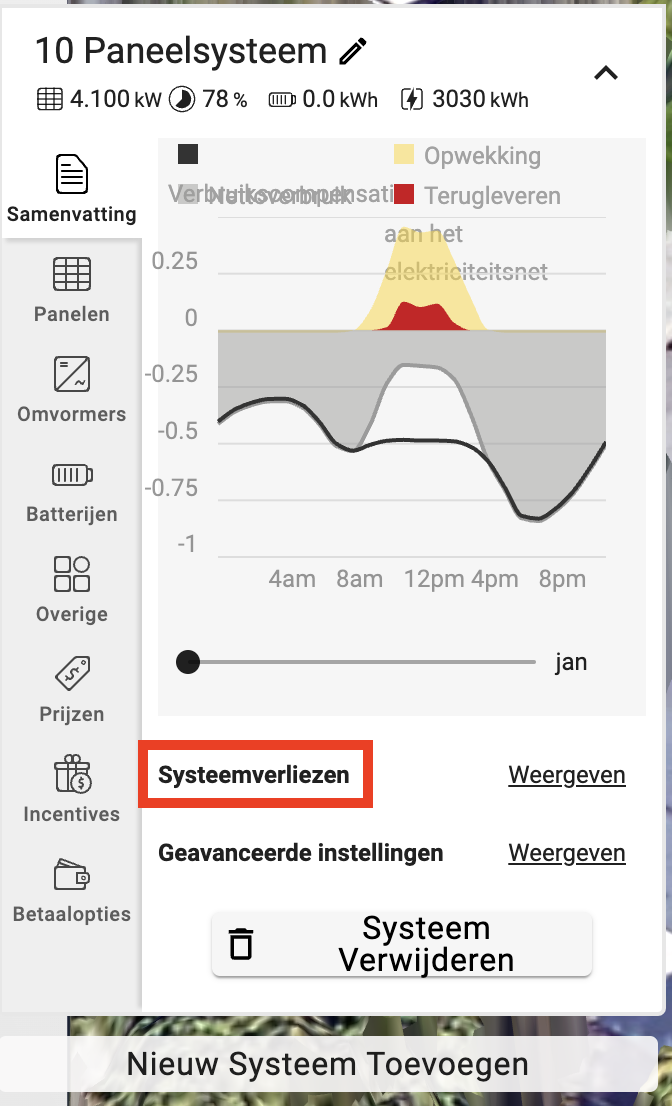

Pro Tip: U kunt de productiewinst van de bifaciale panelen zien door te klikken op "Systeemverliezen" in de Samenvatting tab van de linker werkbalk.
