Progettazione di sistemi commerciali su OpenSolar

Portata massima del progetto 500 kW in 3D

OpenSolar esegue la simulazione del raytracing per ogni modulo nella progettazione del sistema quando un sistema viene progettato in 3D. OpenSolar simula anche le prestazioni di ciascun inverter e prestazioni MPPT separatamente in base alla configurazione di stringing array assegnata a ciascun inverter. Ciò fornisce una maggiore granularità rispetto al software di modellazione fotovoltaica convenzionale, tuttavia significa che è più pesante dal punto di vista computazionale e ciò introduce limitazioni alle dimensioni massime del progetto. Consigliamo ai nostri utenti di progettare sotto i 500 kW quando si utilizza la progettazione 3D.

È tecnicamente possibile realizzare progetti di oltre 500 kW utilizzando il 3D su OpenSolar, tuttavia l'utente potrebbe iniziare a sperimentare una velocità di simulazione ridotta, errori nell'esecuzione corretta dei calcoli e nel salvataggio dei risultati, l'apertura di progetti esistenti con progetti di sistema superiori a 500 kW, OpenSolar che diventa lento e insensibile.

Progettazione di impianti oltre i 500 kW

Gli utenti di OpenSolar sono stati in grado di progettare sistemi fino a 5 MW. Questo può essere fatto riducendo la complessità della simulazione procedendo come segue:

1.Limitando il numero di Opzioni di progettazione del sistema.

2.Limitando il numero di Opzioni di pagamento applicabili.

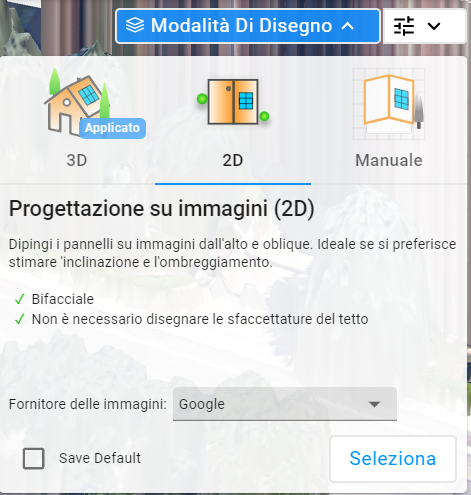

3.Utilizzando la progettazione 2D - Nella progettazione 2D le simulazioni di raytracing non vengono eseguite.

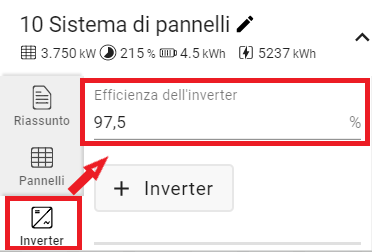

4.Non applicando inverter di stringa e specificando solo l'efficienza dell'inverter - Ciò elimina la necessità per OpenSolar di simulare più inverter e MPPT che si applicano in un progetto di sistema di grandi dimensioni. Nota: questo non si applica se il sistema utilizza micro-inverter e dovremmo comunque aggiungere un micro-inverter se venisse utilizzato. Per impostazione predefinita, si presumerà che tutti i pannelli non in stringa utilizzino un micro-inverter.

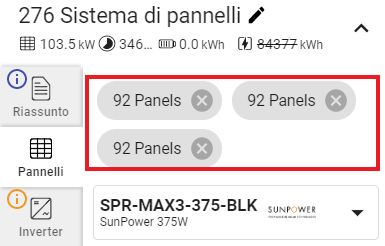

5.Riducendo il numero dei Gruppi di pannelli in un progetto di sistema, se il progetto di sistema lo consente.

Suggerimenti per velocizzare i tuoi progetti commerciali

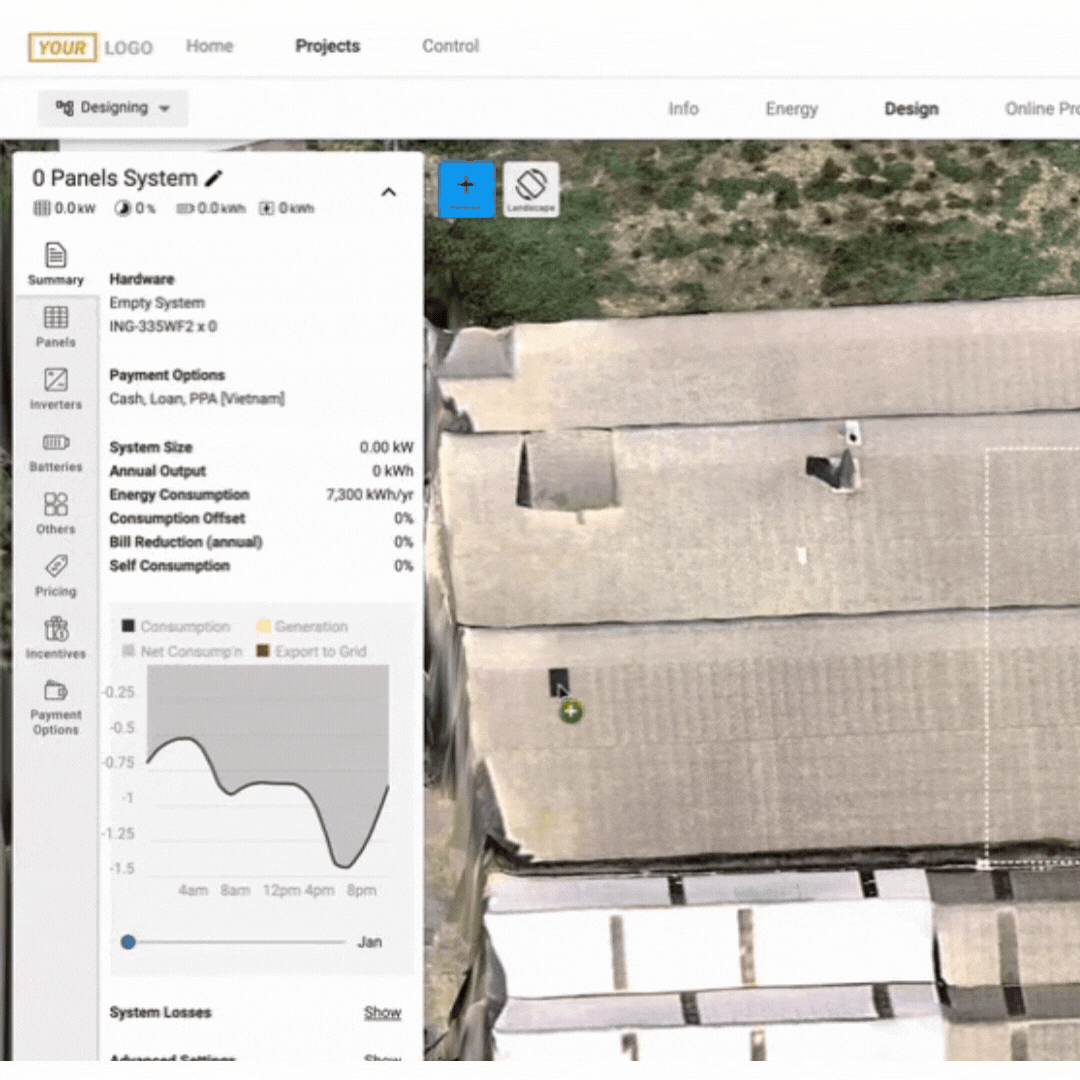

1. Utilizzare "Riempi rettangolo" per creare rapidamente una matrice di grandi dimensioni.

È possibile disporre i pannelli in lunghezza e in larghezza e quindi utilizzare la funzionalità "Riempi rettangolo" per creare rapidamente una matrice.

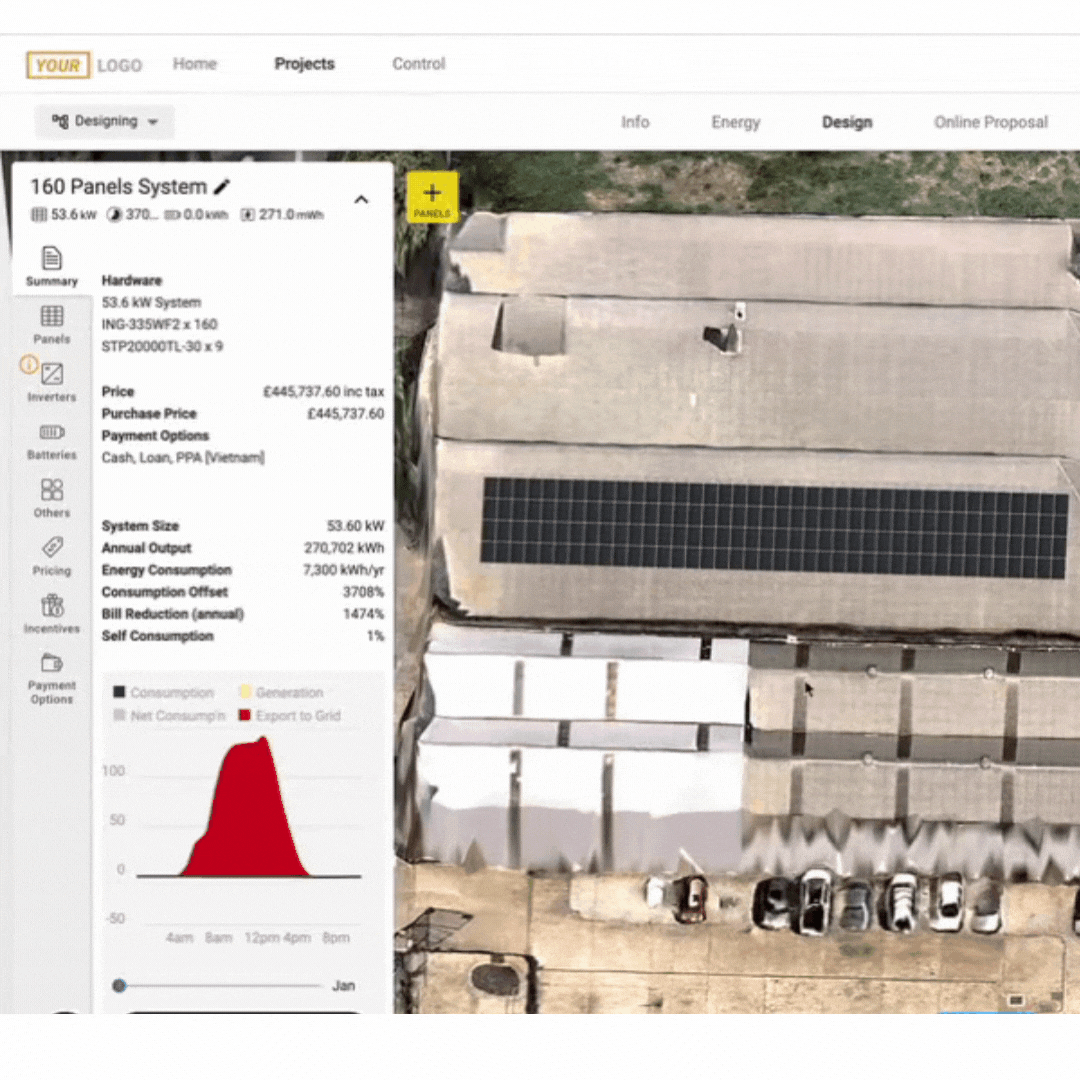

2. Aggiungere spazi vuoti, definire il numero di pannelli per riga per una matrice (gruppo di pannelli), impostare l'orientamento dei pannelli e altro...

Facendo clic su un gruppo di pannelli, la barra laterale di sinistra dovrebbe ora contenere i dettagli e le impostazioni del gruppo di pannelli che puoi configurare. Questi includono:

1. Gap Y/X - Imposta gli spazi in metri (m) tra ogni riga (Gap Y) e/o colonna (Gap X).
2. Clearance - Imposta la distanza in metri (m) tra il modulo e il tetto/terra su cui sono posizionati.
3. Orientation - Sia che i pannelli siano posizionati in verticale o in orizzontale.
4. Advanced Layout > Elevation Auto - Se è su "on", imposterà automaticamente l'elevazione dei pannelli in modo che sia a filo con la superficie del tetto o con il terreno su cui vengono disposti i moduli nella progettazione 3D. Su "off" è possibile regolare manualmente l'altezza da terra del pannello quando si seleziona il gruppo di pannelli.
5. Advanced Layout > Modules Per Row - imposta il numero di moduli per riga. La distanza tra le righe viene impostata utilizzando Gap Y.
6. Advanced Layout > Offset - questo equilibrerà ogni riga di modulo in modo che ogni riga inizi a metà tra i moduli sopra e sotto.

3. Come stringare manualmente i moduli in modo veloce

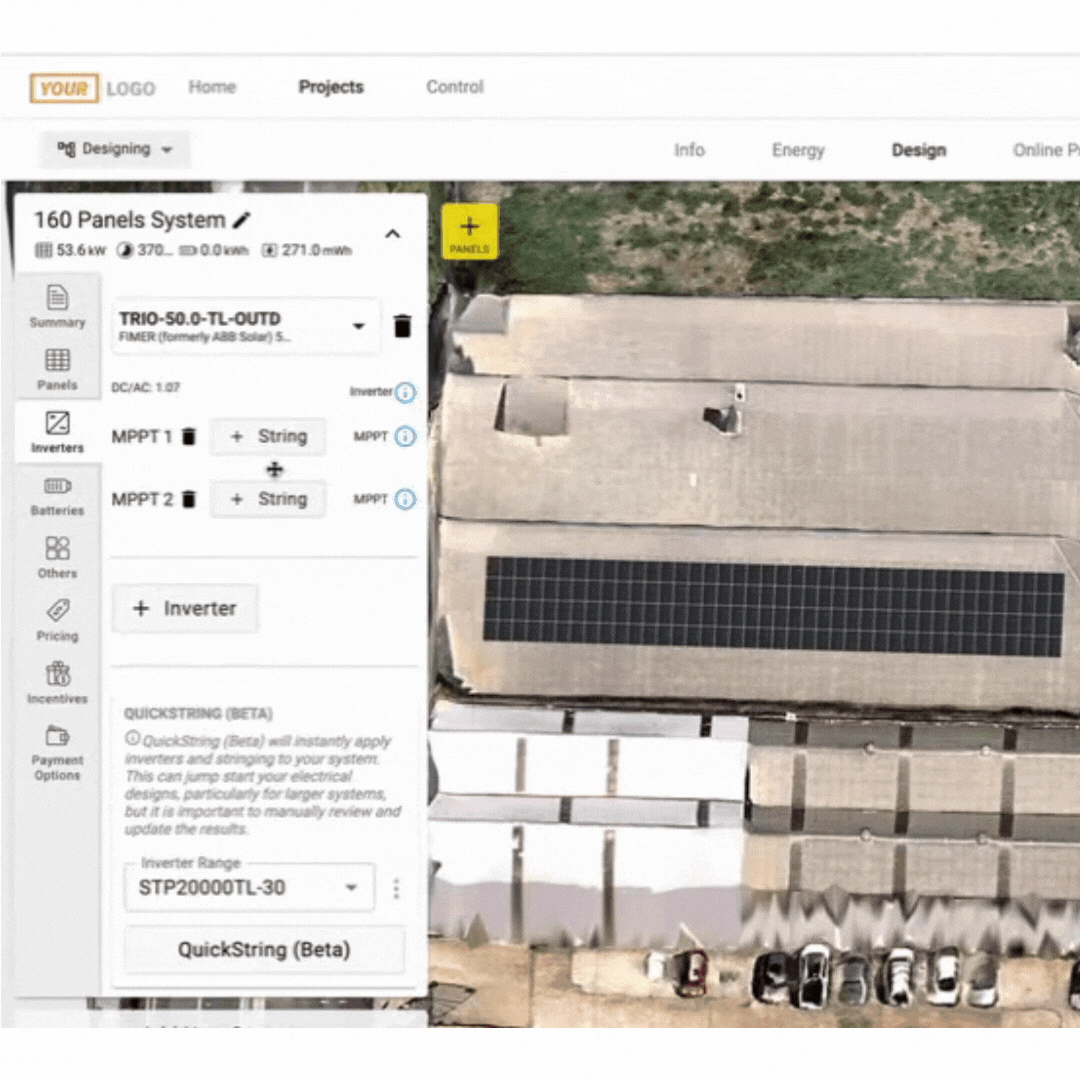

Se si intende collegare manualmente i moduli a un inverter, è possibile collegare rapidamente una riga di pannelli facendo clic sul modulo iniziale che si desidera aggiungere alla stringa, quindi facendo clic sull'ultimo modulo nella stessa riga su cui eseguire la stringa. Ciò metterà in sequenza tutti i moduli tra il primo e l'ultimo modulo in quella riga su cui hai fatto clic.

Nota: questo metodo di stringatura rapida dei moduli non funziona quando i moduli di stringa si trovano su una colonna di moduli. Funziona SOLO quando si stringa su una linea.
