Che cos'è un rapporto ombre?

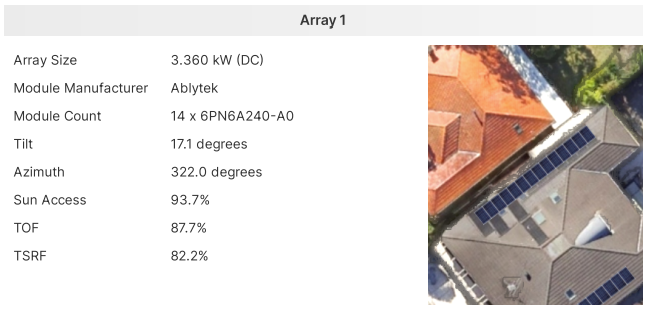

Il rapporto sulle tonalità di OpenSolar consente di generare facilmente e rapidamente un'analisi dettagliata degli impatti delle ombre su ciascun gruppo di moduli (cioè un array) del progetto di sistema su OpenSolar quando si progetta in 3D. Il report fornisce un riepilogo di alto livello di ciascun gruppo di moduli e include:

1. Capacità DC dimensione
2. Produttore di moduli fotovoltaici e numero di moduli
3. Inclinazione e azimut dell'array
4. Metriche Sun Access, TOF e TSRF (SOLO quando si utilizza il calcolatore SAM).

Include inoltre fino a 3 diagrammi e grafici aggiuntivi che analizzano l'impatto dell'ombreggiatura sul gruppo di moduli:

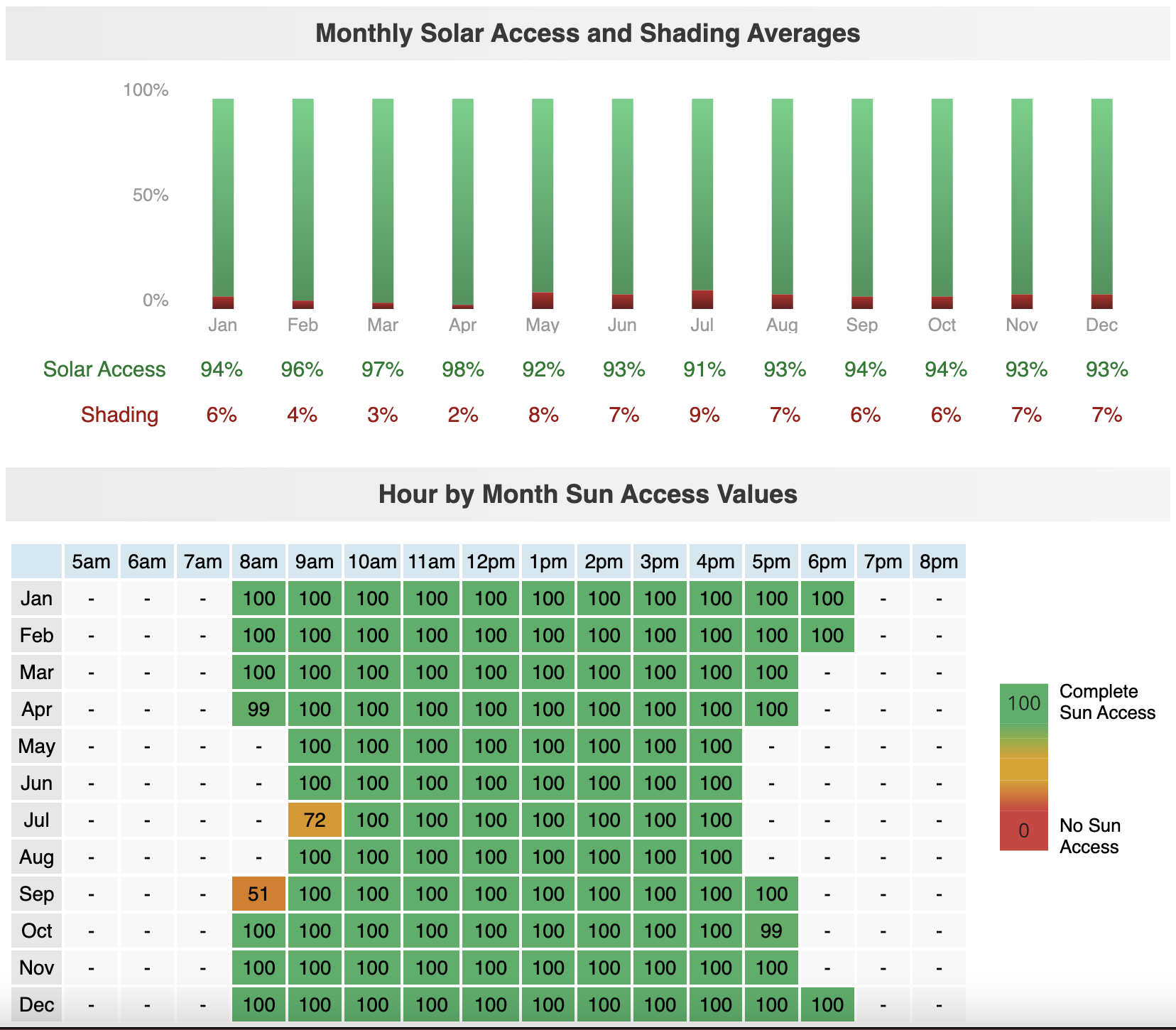

1. Medie mensili di accesso al sole e ombreggiatura (SOLO quando si utilizza il calcolatore SAM)

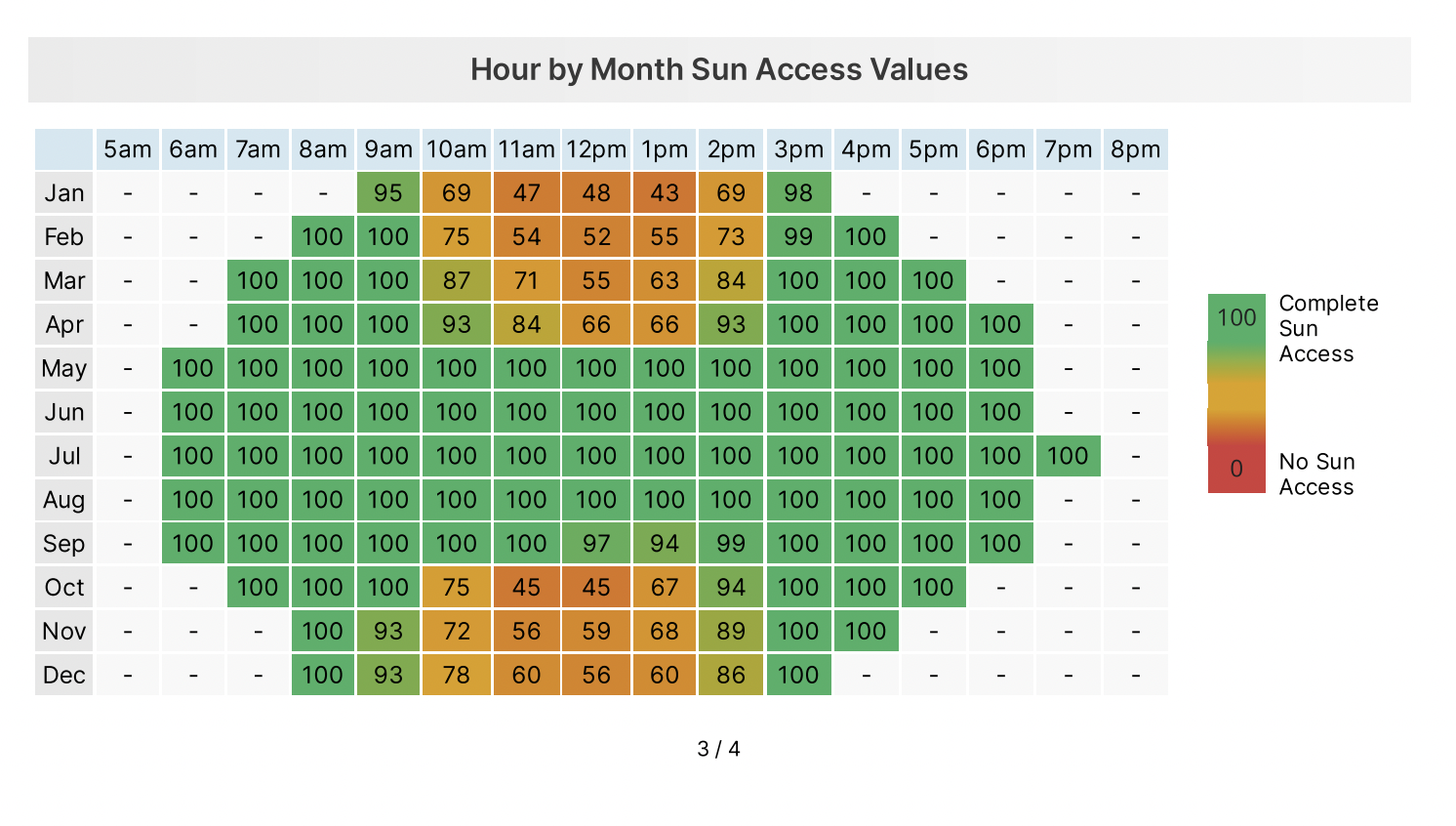

2. Accesso Sun ora per mese (SOLO quando si utilizza il calcolatore SAM)
3. Diagramma del percorso solare

Fabbisogno:

1. Utilizzo del calcolatore delle prestazioni SAM o MCS.
   • Questo può essere impostato all'interno della pagina di progettazione in Riepilogo > Impostazioni avanzate > Calcolatore della produzione di energia,
   • Oppure puoi impostare una particolare calcolatrice come predefinita andando su Controlla > Design & Hardware > Setbacks & Design Settings > Simulation Settings > Energy Production Calculator.
2. Richiede un design 3D.
   • Se sono disponibili dati 3D nella sede del progetto, è possibile utilizzarli direttamente. (Maggiori informazioni su questo in questo articolo)
   • Se NON sono disponibili dati 3D nella posizione del progetto, sarà necessario creare autonomamente un progetto 3D della scena. (Maggiori informazioni su questo in questo articolo).

Passaggi per generare il Report sull'ombra

1. Assicurati che il sistema per cui desideri generare il Report delle ombre sia progettato in 3D e abbia il raytracing abilitato. Altrimenti NON sarai in grado di generare il Report sull'ombra.

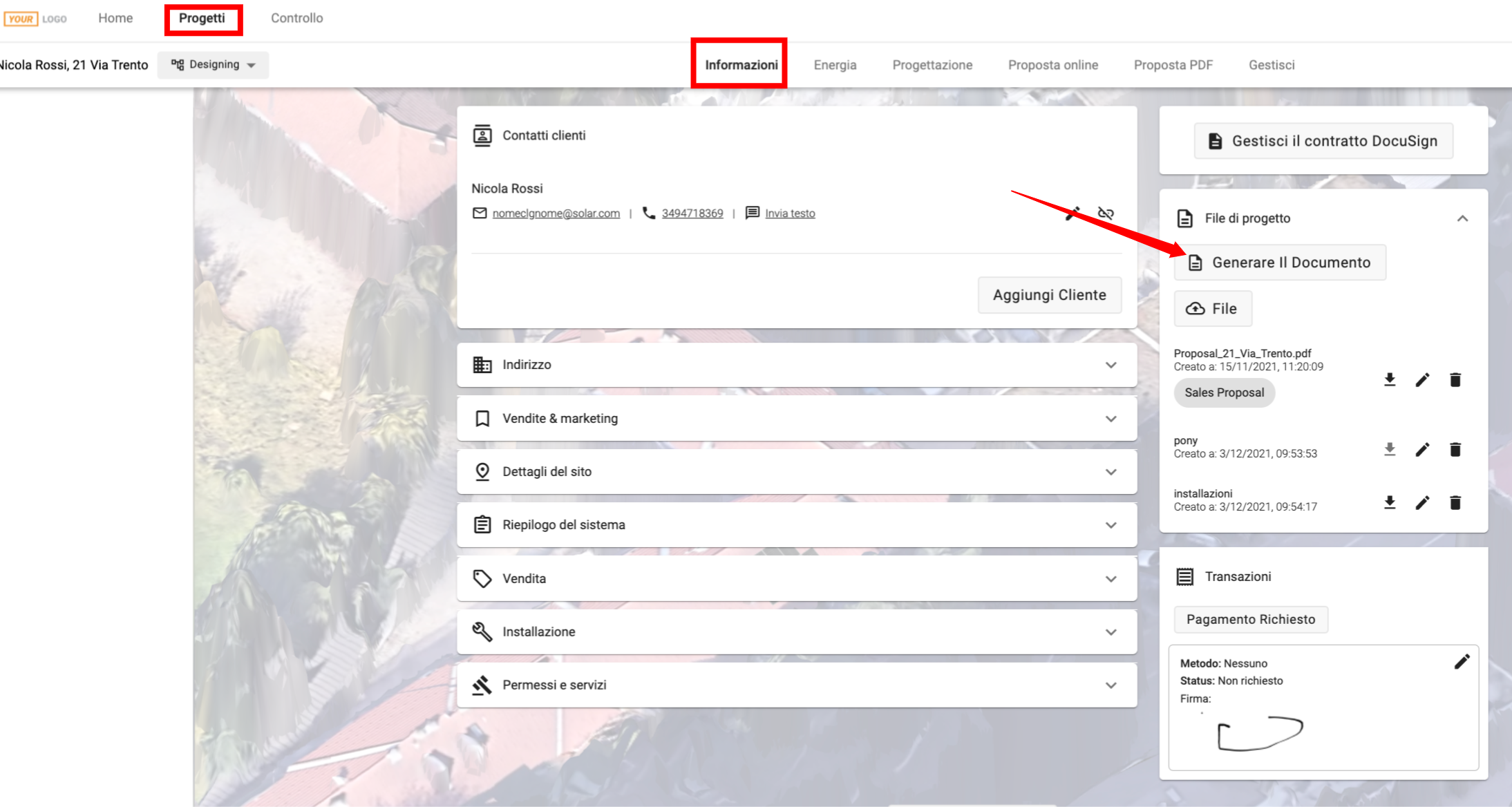

2. Vai a Progetto > Informazioni

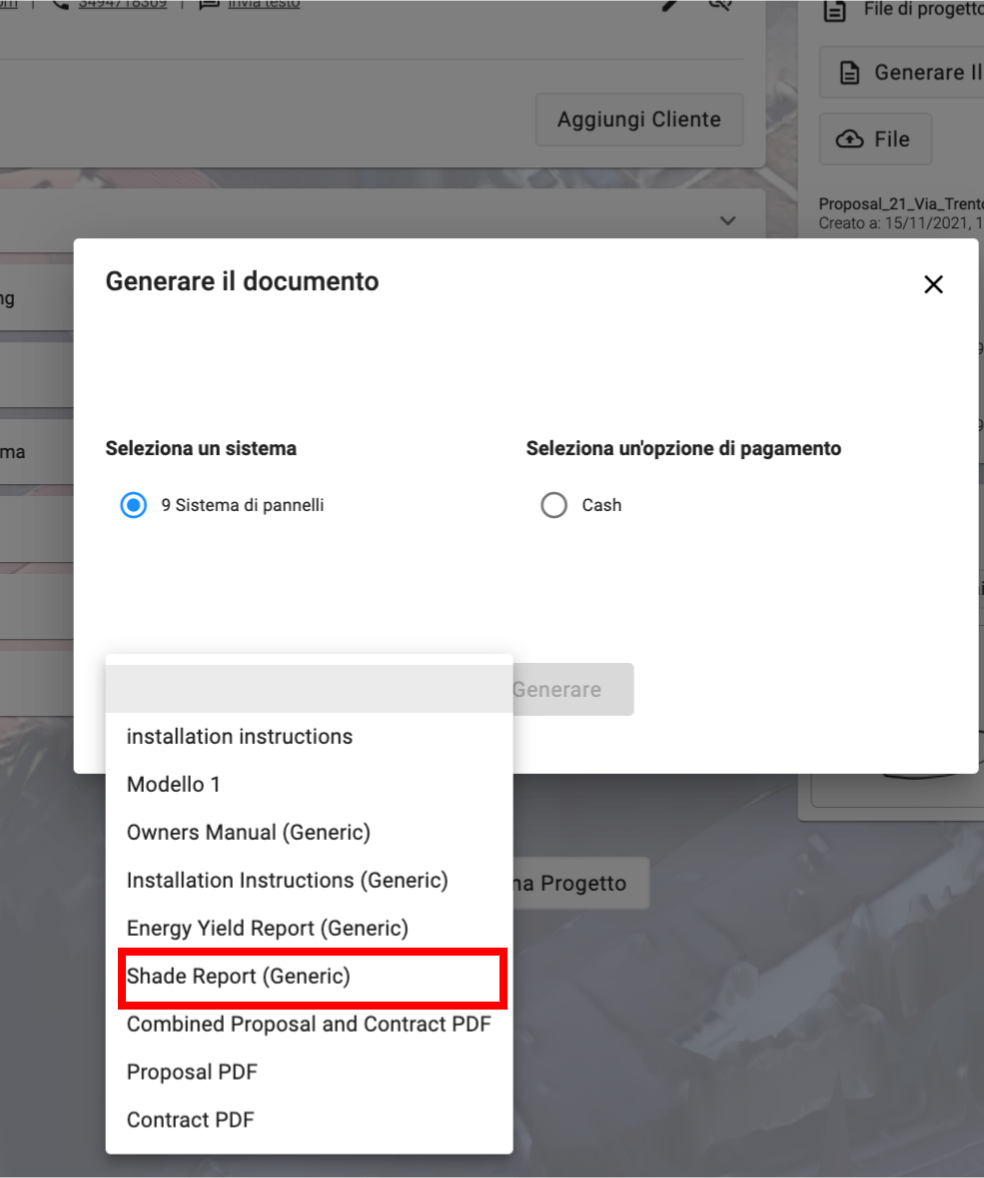

3. Fai clic su Genera documento nella sezione File di progetto e seleziona Report sull'ombra (generico)

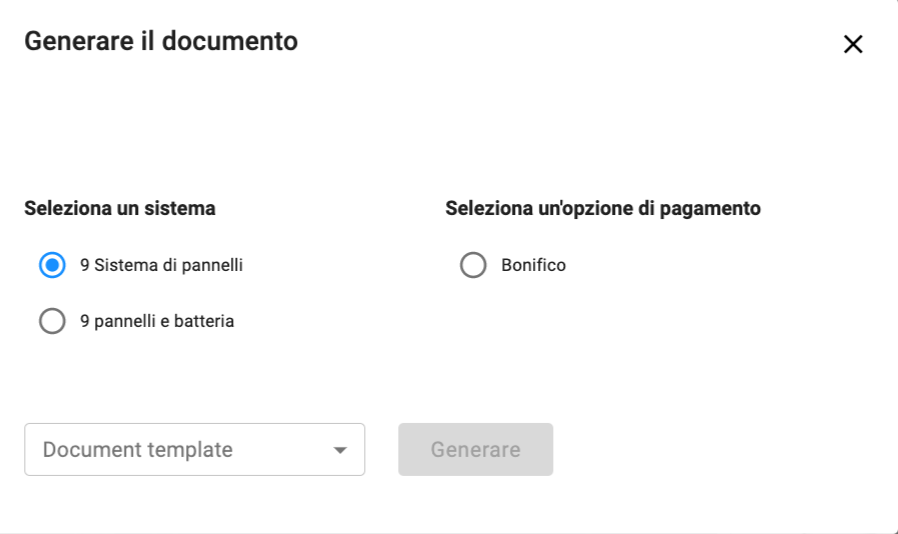

4. Se si dispone di più Opzioni di sistema per quel progetto, sarà necessario selezionare l'opzione di sistema su cui si desidera generare il Report delle ombre.

5. Fai clic su "Genera" per creare il Report.

Nota: Il Report non può essere generato quando sono incluse le angolazioni con più di un tipo di immagini. Ogni vista obliqua conta come un'immagine separata e il 3D viene trattato come un'immagine top-down.

Terminologia

Accesso solare:

L'accesso alla luce solare descrive la percentuale di insolazione plane-of-array (POA) incidente su un modulo fotovoltaico/superficie della matrice (array) che rimane dopo aver tenuto conto dell'ombreggiatura. Matematicamente può essere descritto dalla seguente equazione:

Va notato che OpenSolar tiene conto di tutte e 3 le componenti dell'irraggiamento: irradiamento diretto, diffuso e riflesso. Pertanto, il valore di accesso al sole può essere diverso da zero anche se un oggetto impedisce completamente all'irradiamento diretto di raggiungere i moduli fotovoltaici a causa dei contributi dell'irraggiamento diffuso e riflesso.

Tilt Orientation Factor (TOF):

Il fattore di orientamento dell'inclinazione (TOF) è la percentuale di irradiazione solare non ombreggiata all'inclinazione e all'azimut effettivi di una superficie del modulo/array rispetto all'inclinazione e all'azimut ottimali; dove l'inclinazione e l'azimut ottimali sono l'orientamento che fornisce la più alta generazione annuale. Matematicamente può essere descritto dalla seguente equazione:

Come regola generale, l'orientamento ottimale che massimizza l'irradiazione che cade su un modulo fotovoltaico è all'incirca quando l'inclinazione è uguale alla latitudine e rivolto verso l'equatore (cioè azimut = 0° per l'emisfero sud e l'azimut = 180° per l'emisfero nord). Tuttavia, in realtà l'inclinazione ottimale è generalmente di qualche grado inferiore alla latitudine.

Total Solar Resource Fraction (TSRF):

La frazione totale delle risorse solari (TSRF) fornisce il rapporto tra l'irradiazione disponibile con l'ombreggiatura su un modulo/superficie della matrice, rispetto all'insolazione con un orientamento ottimale del modulo senza ombreggiatura. Matematicamente può essere descritto dalla seguente equazione:

Nota che puoi anche ottenere il TSRF moltiplicando il Sun Access con il TOF.

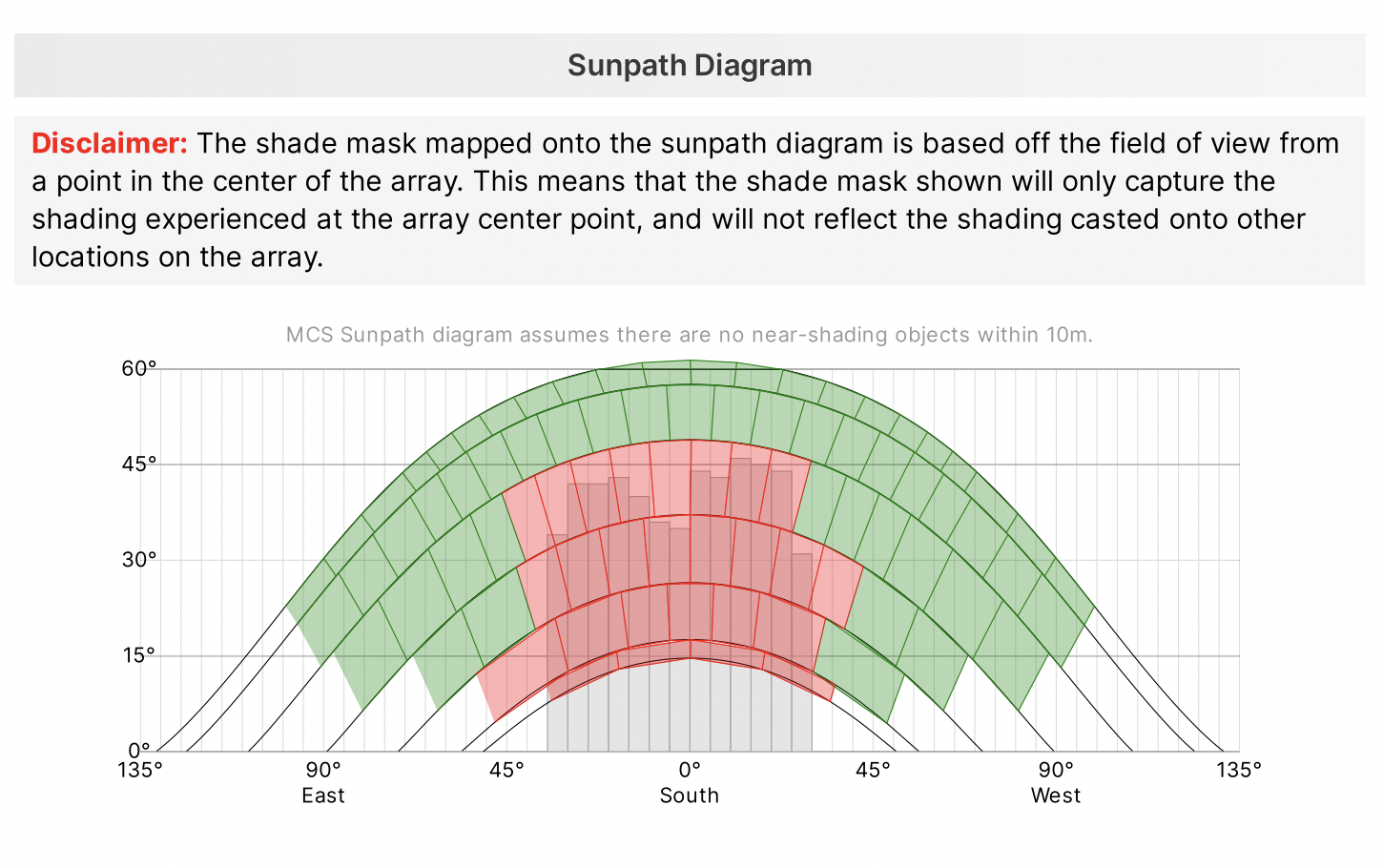

Diagramma del percorso solare

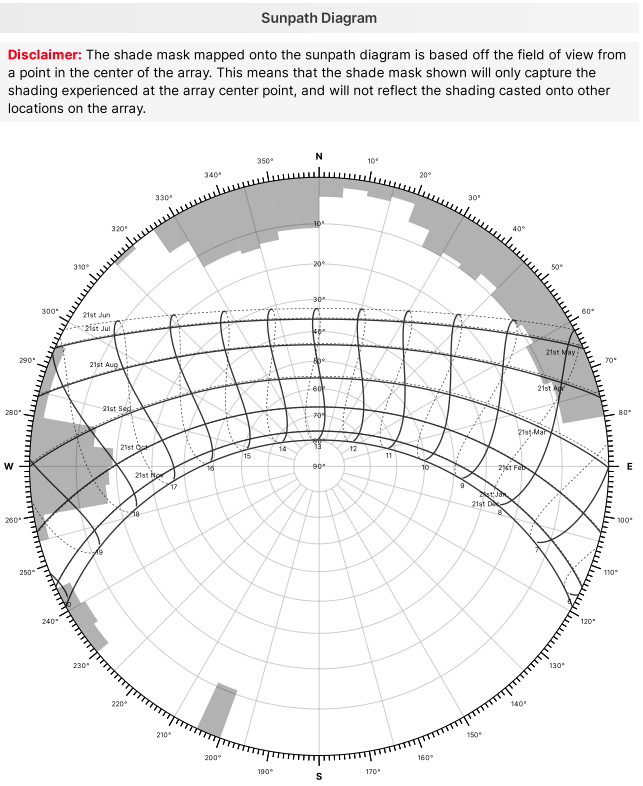

Un diagramma del percorso solare è un grafico che illustra la posizione del sole nel cielo in qualsiasi momento durante il giorno e durante tutto l'anno in un singolo punto di riferimento. Il diagramma del percorso solare consente di leggere l'azimut e l'inclinazione del sole dal grafico, il che consente di determinare la posizione del sole. Mappando su una maschera di ombra sul diagramma del percorso solare possiamo quindi determinare quando ci sarà esperienza di ombreggiatura da parte del sistema fotovoltaico durante tutto l'anno.

Per gli utenti del Regno Unito, il diagramma del percorso solare verrà generato secondo il requisito MCS (fare riferimento al 2 ° esempio di seguito)

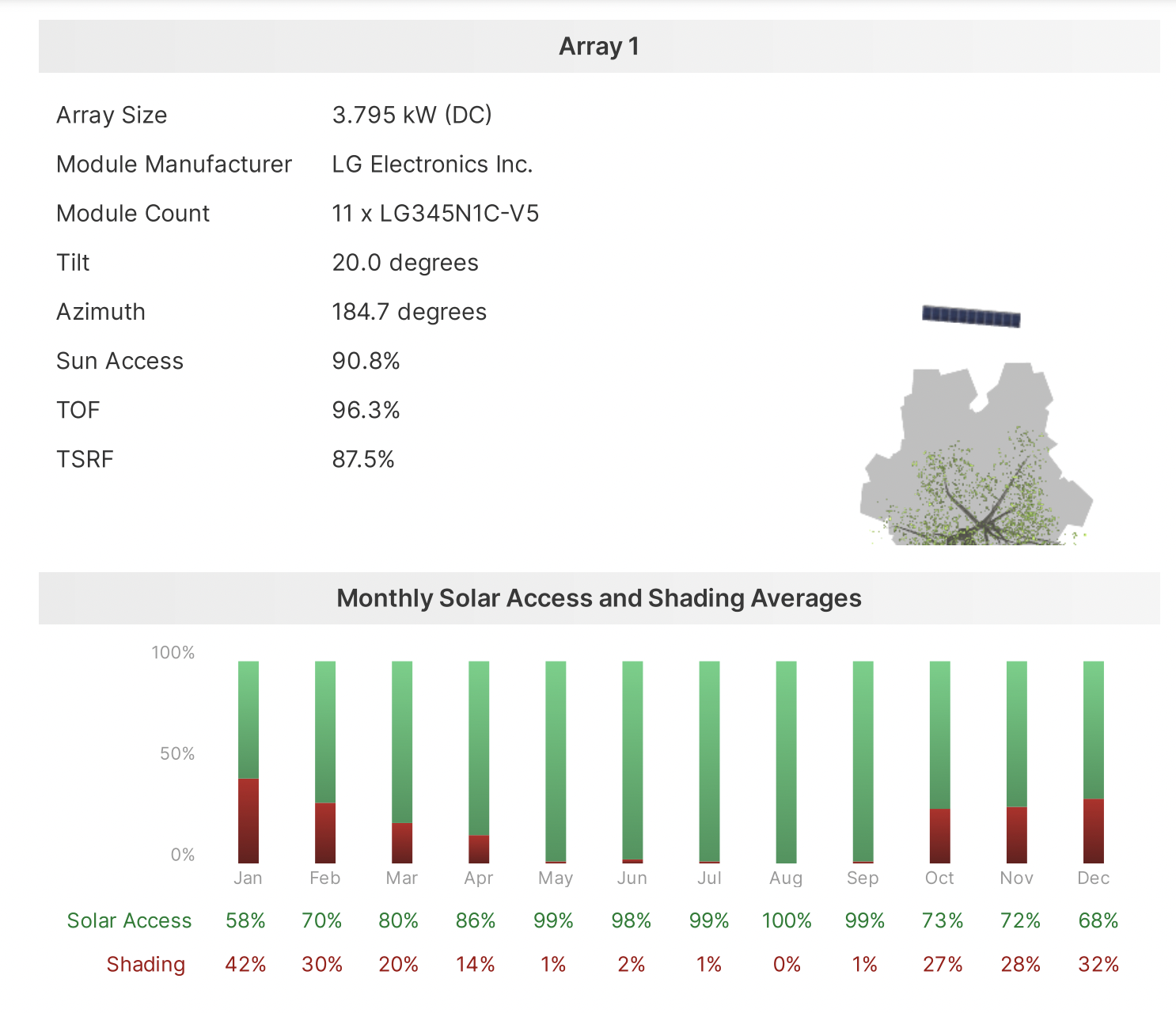

Esempio di report di ombreggiatura per una singola matrice

Esempio di Shade Report (MCS) per una singola matrice:
