Aggiungere/Aggiornare i tuoi moduli

Questo articolo si trova nella zona di Controllo dell'App.

 _______________________________________________________________________________________

Nota:

Per assicurarti di modellare i moduli al massimo livello di precisione in OpenSolar, assicurati di compilare il campo della degradazione annuale (menzionato sotto) e assicurati anche di impostare la durata del sistema in modo che corrisponda agli anni di garanzia del pannello.

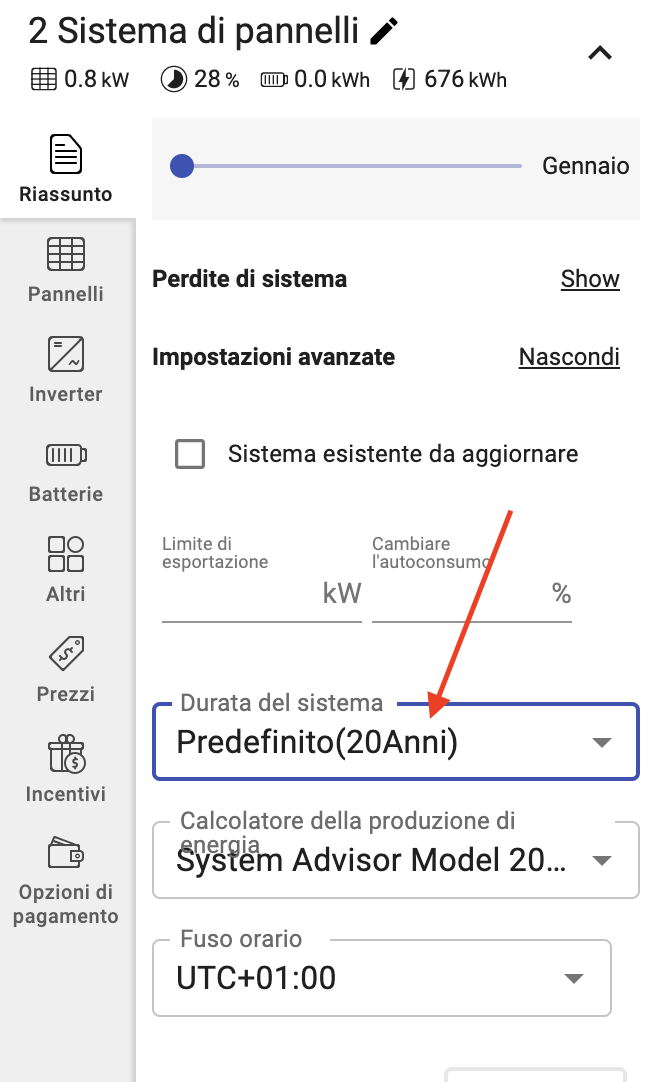

Per impostare la durata del sistema durante la progettazione vai in Progetto > Progettazione > Riassunto > Impostazioni Avanzate e poi cambia la durata per ogni opzione del sistema.

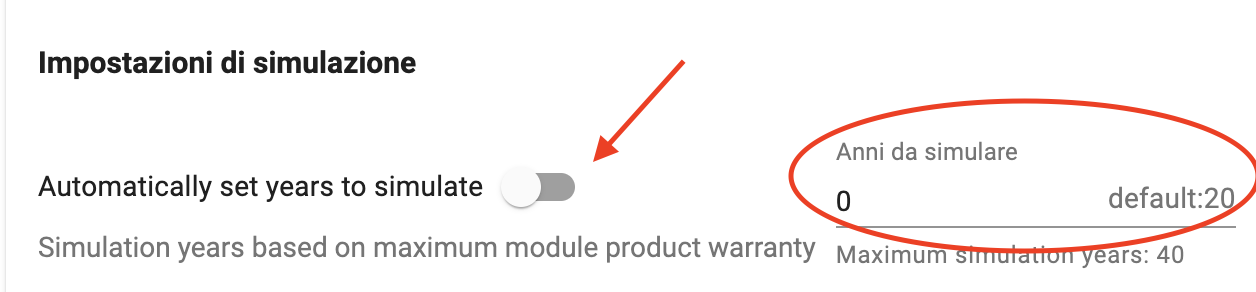

Per cambiare la durata massima del sistema, andate su Controllo > Design and Hardware>Battute d'arresto e impostazioni di Design>Modifica>Impostazioni di simulazione e cambiate l'anno di simulazione al massimo che volete simulare. Potete anche attivare l'opzioni di auto applicazione degli anni di simulazione a seconda della garanzia del pannello.

________________________________________________________________________________________

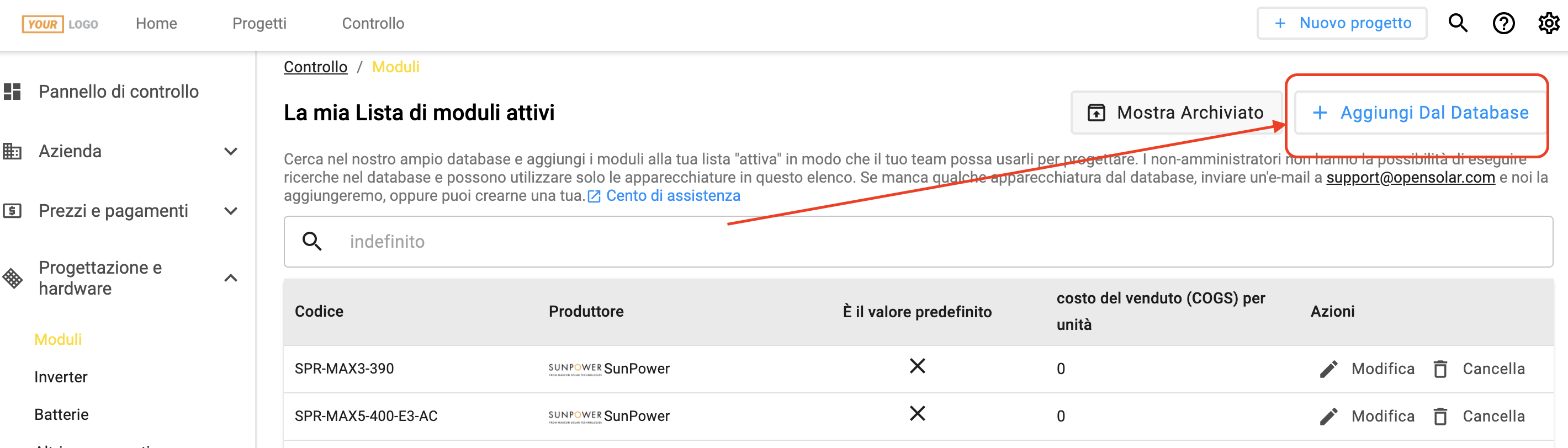

Quando siete nella zona di controllo di OpenSolar, accedete alla vostra lista di moduli cliccando su Design and Hardware e poi Moduli. Da qui potete modificare i moduli esistenti o crearne uno nuovo. Per creare un nuovo modulo, cliccate sul pulsante + Aggiungi dal database in alto a destra.

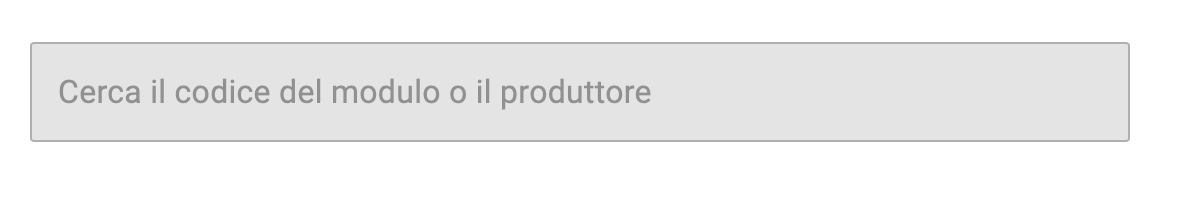

Da qui avete la possibilità di cercare i moduli esistenti nel nostro database dei componenti. Per fare questo, basta cliccare sulla casella di ricerca e digitare il modello che si sta cercando.

Se state inserendo un modello di modulo molto nuovo, o un modello personalizzato che non è probabile che appaia nel nostro database, allora avete la possibilità di creare il vostro modulo personalizzato inserendo le specifiche manualmente.

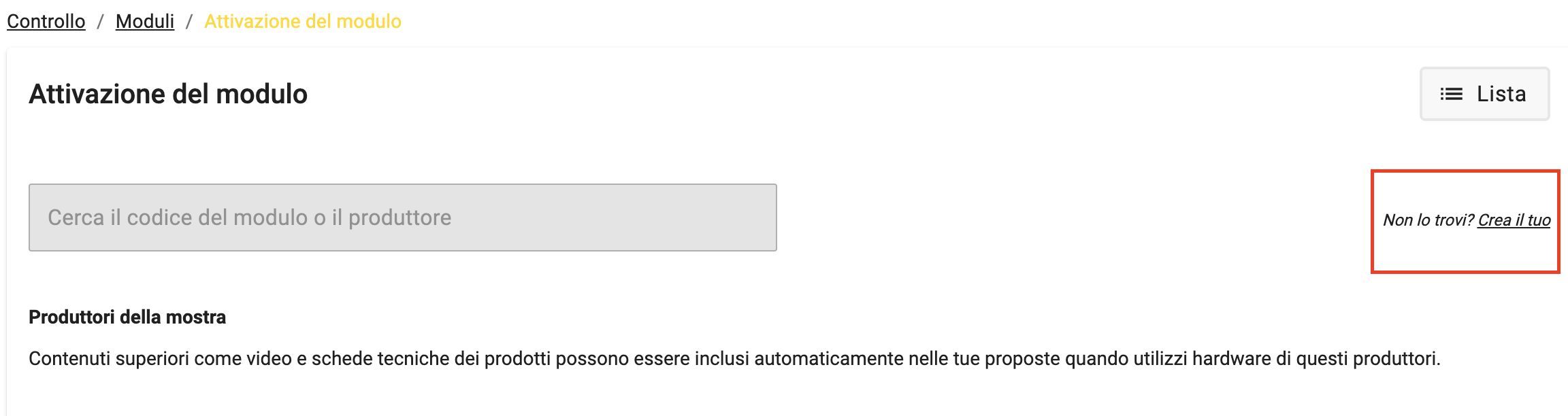

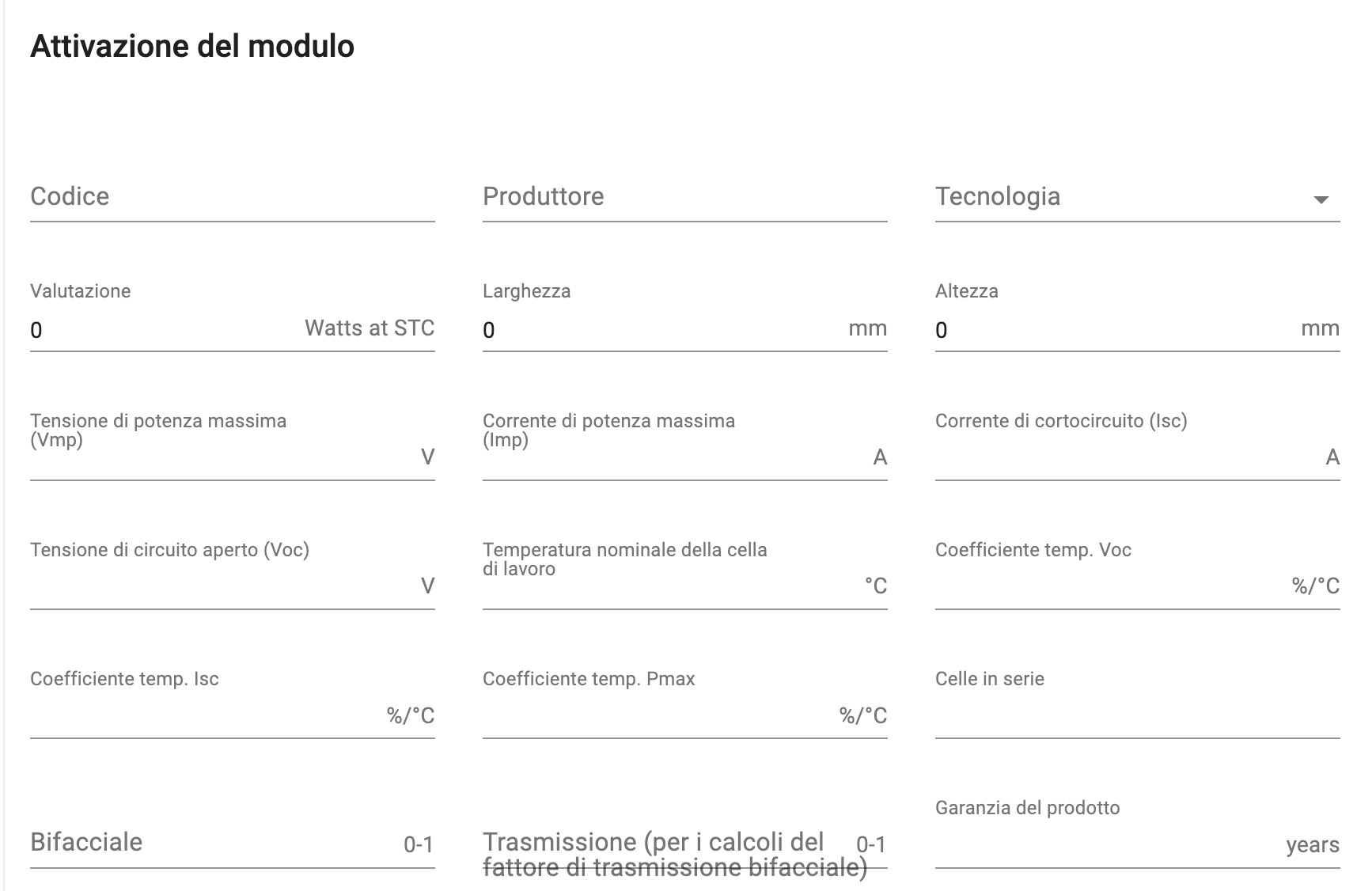

Per farlo, scegliete Non lo trovi? Crea il tuo quando create il pannello e poi inserite le specifiche in ognuno dei campi mostrati.

• Codice - questo è il modo in cui il componente apparirà nella lista dello studio.
• Produttore - il produttore del componente.
• Tecnologia - Questa è la tecnologia della cella che viene utilizzata per il pannello.
• Valutazione STC (W) - la valutazione STC del pannello in W
• Larghezza (mm) - la lunghezza del lato più corto del modulo in millimetri.
• Altezza (mm) - la lunghezza del lato più lungo del modulo in millimetri.
• Corrente di massima potenza (Imp) - Questa è la corrente che il modulo produrrà quando funziona al suo punto di massima potenza.
• Corrente di corto circuito (Isc) - Questa è la corrente massima che il modulo produrrà quando funziona in condizioni di corto circuito.
• Tensione di massima potenza (Vmp) - La tensione del modulo al punto di massima potenza a STC
• Tensione a circuito aperto (Voc) - La tensione a circuito aperto del pannello in Volt
• Temperatura nominale di funzionamento della cella - La temperatura nominale di funzionamento della cella è la temperatura della cella del modulo nelle seguenti condizioni: 800W/m^2, 1m/s di vento e 20˚C di temperatura ambiente.
• Coefficiente Temp Voc (%/˙C) - il coefficiente di perdita Voc per il pannello in percentuale per gradi C cioè -0.3
• Coefficiente Temp Max Power Point (-%/˙C) - il coefficiente di perdita Max Power point per il pannello in percentuale per gradi C cioè -0,32
• Coefficiente di temperatura Isc (-%/˙C) - Questo è il coefficiente relativo a come l'uscita di corrente cambierà con l'aumento o la diminuzione della temperatura.
• Celle in serie - il numero di celle nel modulo.
• Bifacialità - Questa è la quantità frazionaria di output che il lato posteriore del pannello bifacciale fornirà rispetto a quello anteriore. Quindi, se produce solo il 70% della parte anteriore, usa qui il valore di 0,7. Usa qui un valore di 0 per i pannelli non bifacciali.
• Trasmissione - Questo fattore descrive quanta luce si trasmette attraverso il pannello bifacciale. Usa un valore di 0 per i pannelli non bifacciali.
• Annual Degradation override (%/year) - Questa è una riduzione annuale piatta della produzione del modulo come % della sua produzione iniziale. Questo può essere lasciato a 0 e verrà utilizzato un valore di 0,45% all'anno.
• Garanzia del prodotto - la garanzia del prodotto del modulo.
• Garanzia sulle prestazioni - la garanzia sulle prestazioni del modulo.
• COGS per unità (Ex Tax) - usato per calcolare i prezzi del sistema se il prezzo Markup è selezionato escludendo le tasse.
• Adeguamento del prezzo per unità (tasse incluse) - questo campo ti dà la possibilità di aggiungere un adeguamento del prezzo (tasse incluse) agli schemi di prezzo Prezzo per Watt e Prezzo per Watt per dimensione.
• Default Module Type - un toggle che definisce se sarà selezionato di default quando si carica un nuovo studio.

Avrete la possibilità di scegliere altri moduli per i vostri progetti nella pagina Studio selezionandoli da un menu a comparsa.

Una volta che hai finito di inserire i dettagli per il tuo nuovo tipo di modulo, clicca su Salva.

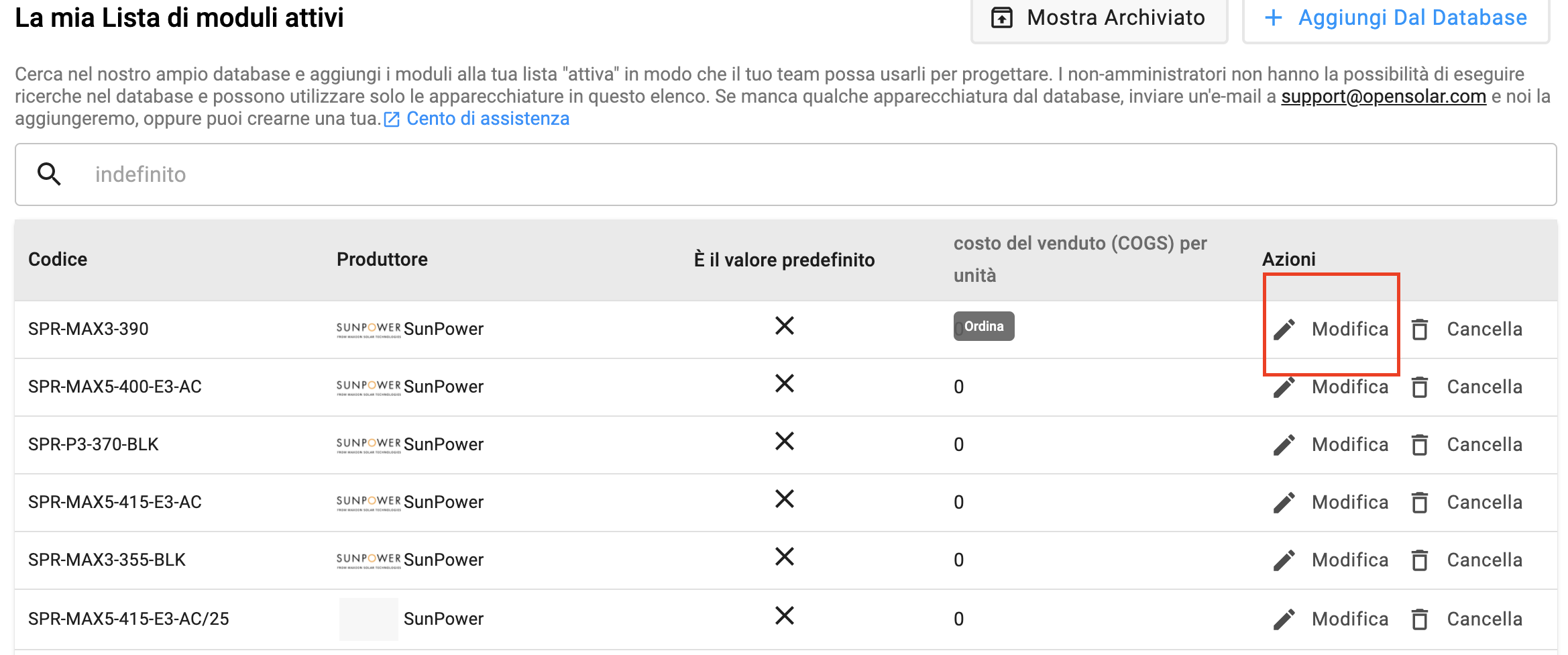

Questo vi riporterà alla vostra lista di tipi di moduli nel Controllo, dove potrete crearne altri o modificare quelli che avete già creato cliccando su Modifica.
