Come interpretare l'analisi dell'ombreggiatura in 3D

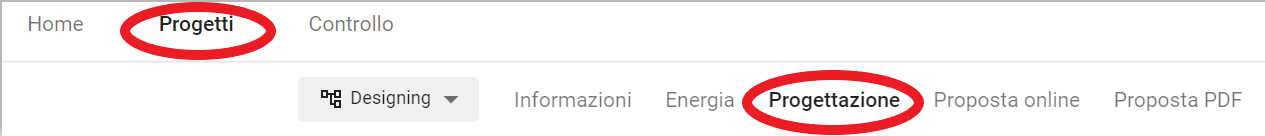

Questo articolo si riferisce alla Area di progetto > Scheda di Progettazione dell'app.

OpenSolar produce un rapporto dettagliato sull'ombreggiatura basato sui dati 3D disponibili nella scheda di Progettazione del progetto. Questo rapporto sull'ombreggiatura è disponibile solo durante la progettazione in modalità 3D con il SAM abilitato. Si prega di consultare questo articolo per sapere come abilitare il SAM per i progetti fotovoltaici.

Questo rapporto sull'ombreggiatura viene creato in base al gruppo di pannelli, il che significa che ogni diverso gruppo di pannelli avrà la propria serie di calcoli per l'ombreggiatura.

Per visualizzare l'analisi dell'ombreggiatura, seleziona una serie di pannelli, in modo che venga evidenziata in giallo, quindi vai alla barra degli strumenti di sinistra e fai clic sul menù a tendina .

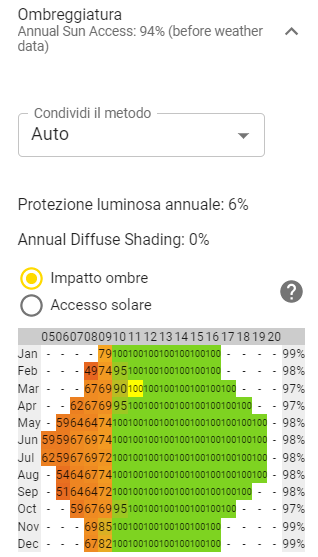

L'analisi dell'ombreggiatura produce una cifra annuale di accesso al sole (94% nell'esempio sopra), cifre medie mensili (sulla colonna di destra in grigio) e cifre orarie per ogni mese dell'anno. Il 100 giallo nel rapporto sull'ombraggiatura sopra indica che quest'ora è stata selezionata e il raytracing per questa particolare ora può essere visualizzato sulla serie di pannelli nell'area di progettazione. Per questo esempio, i raggi sarebbero tutti verdi poiché quest'ora implica l'accesso completo al sole.

Questi numeri rappresentano la quantità di accesso solare che il gruppo di pannelli riceve durante le ore diurne.

100 = Accesso completo al sole

0 = Nessun accesso al sole

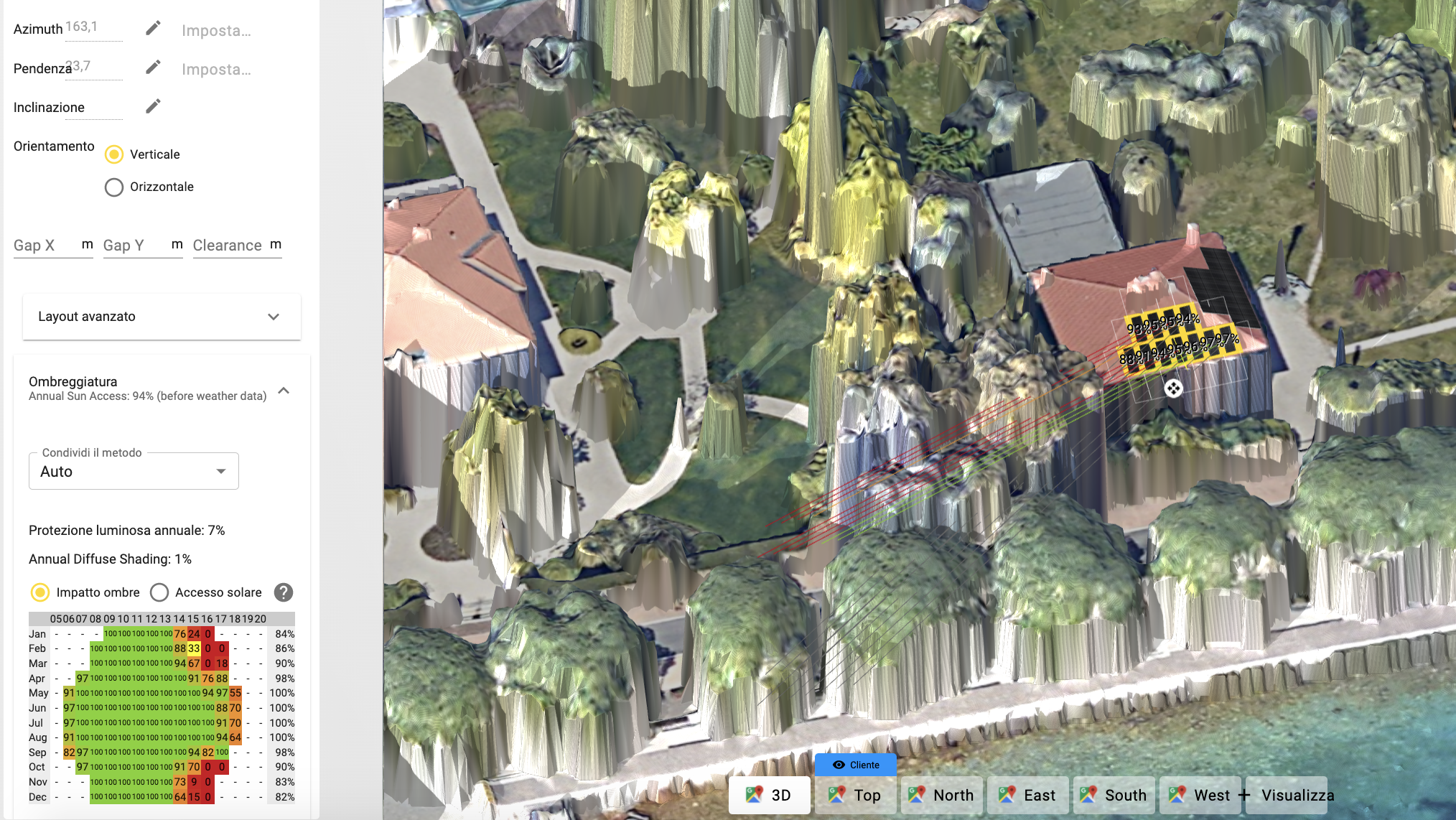

Il raytracing è illustrato di seguito. In questo esempio è stata selezionata un'ora del giorno più ombreggiata. Noterai che l'ombreggiatura viene mostrata sul gruppo di pannelli stesso, sotto forma di punti/raggi colorati differenti sui pannelli. Vedi sotto:

Qui è stata selezionata un'ora del giorno più ombreggiata (33%) e possiamo vedere l'effetto su ogni sottostringa del pannello tramite un codice colorato. Il rosso indica direttamente all'ombra. Il giallo indica l'impatto dell'ombra ma non direttamente all'ombra. Il verde indica l'accesso pieno al sole.

Ci sono 6 punti per pannello e il colore di questi punti è indicativo del fatto che la cella sia direttamente all'ombra o influenzata dall'ombra di un'altra cella sulla stessa sottostringa. Un punto rosso indica che la cella è all'ombra diretta e non produrrà, un punto arancione indica che non è all'ombra diretta ma non può produrre poiché le sue prestazioni sono ostacolate dalla cella all'ombra. Un punto verde indica che la cella non è né all'ombra a né influenzata dall'ombra delle celle sulla stessa sottostringa.

L'uso del rapporto sull'ombreggiatura è un ottimo modo per massimizzare l'output di ogni serie di pannelli, progettando il sistema in modo da ridurre al minimo il fattore di ombra.
