Crea progetti 2D

Questo articolo è per la scheda di Progettazione del tuo progetto.

Grazie all'avanzata capacità di progettazione SolarTouch di OpenSolar, è possibile creare un progetto di sistema in pochi secondi.

Quando entri per la prima volta nella scheda di Progettazione per un nuovo progetto, ti verrà presentata un'immagine top-down di Google Maps del sito.

1. Seleziona 2D dalle opzioni di progettazione a destra, quindi fai clic su "Seleziona"

2. Fai clic e trascina la mappa per centrare l'edificio su cui stai lavorando. Qualunque cosa si trovi all'interno del rettangolo tratteggiato è l'immagine che verrà mostrata sulla tua proposta.
3. Clicca sulla sezione del pannello sulla barra degli strumenti a sinistra, seleziona il tipo di pannello, quindi fai clic sul pulsante + Pannelli

4. Fai clic e trascina (tenendo premuto il tasto sinistro del mouse) per posare i pannelli sul tetto.
5. Mentre tieni ancora premuto il pulsante del mouse, puoi aggiungere/togliere pannelli e regolare l'azimut.
6. Rilascia il pulsante del mouse quando sei soddisfatto del tuo gruppo di pannelli.

Quando un gruppo di pannelli è selezionato, puoi aggiungere e rimuovere pannelli facendo clic (o facendo clic e trascinando) sugli spazi vuoti della griglia attorno ai pannelli (per aggiungere un pannello) o facendo clic su un pannello (per rimuovere quel pannello).

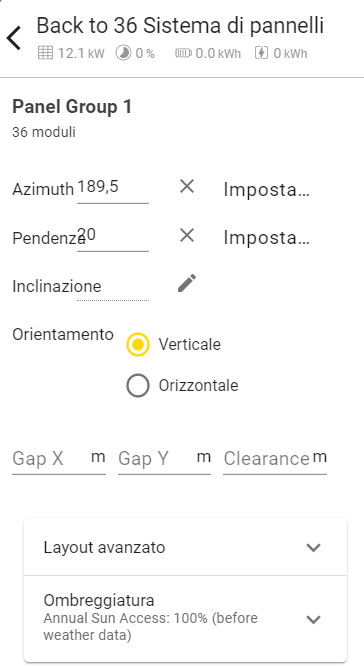

Facendo clic su un gruppo di pannelli specifico, è possibile regolare la pendenza, l'azimut, l'orientamento del pannello e altro ancora.

 Nota: Per l'Azimut: Nord = 0˚, Est = 90˚, Sud = 180˚ e Ovest = 270˚

All'interno di questa barra laterale sinistra hai anche la possibilità di aggiungere barre di inclinazione, creare spazi tra i pannelli e sfalsare i pannelli facendo clic su "Layout avanzato". Puoi anche modificare manualmente le perdite di ombra, tuttavia, ti consigliamo di utilizzare OpenSolar 3D, se disponibile, per ottenere le stime di ombra più accurate.

Per aggiungere le barre di inclinazione, fare clic sul campo "rack" (barre) e inserire i gradi di inclinazione desiderati. Ad esempio, se si progetta su un tetto piano e si aggiungono pannelli con un'inclinazione di 10 gradi, è necessario assicurarsi che il campo della pendenza sia 0 e il campo delle barre sia 10.
