Ombrages par l'horizon

Cet article couvre la manière d’utiliser la fonctionnalité des ombrages par l’horizon dans OpenSolar pour modéliser avec précision l'ombrage lointain, ainsi qu'une explication du formatage correct à utiliser pour les fichiers d'ombrage par l'horizon ou les fichiers « .hor ».

Qu'est-ce que l'ombrage par l'horizon ?

Dans OpenSolar, l’ombrage par l’horizon est conçu pour modéliser les impacts de l’ombrage provenant d’objets très éloignés (comme des montagnes) qu’aucun modèle 3D d’ombrage proche ne peut capturer.

L’impact de l’ombrage par l’horizon est généralement défini en mesurant l’angle créé par l’obstacle d’ombrage distant avec l’horizon pour un azimut donné.

Vous pouvez modéliser l'impact de l'ombrage par l'horizon dans OpenSolar et le reste de cet article expliquera comment le faire.

Comment utiliser la fonctionnalité Ombrage par l'horizon dans OpenSolar ?

Dans OpenSolar, vous pouvez télécharger des fichiers d'horizon (.hor) qui définiront ensuite l'ombre par l'horizon pour les projets pour lesquels OpenSolar 3D est actif.

Remarque : Pour activer OpenSolar 3D, cliquez sur le bouton Mode Conception en haut à droite de la page Conception et sélectionnez l'onglet 3D. Ensuite, assurez-vous d'appuyer sur Sélectionner pour enregistrer ce mode.

Il faut également qu’au moins l’une des vues suivantes soit active dans vos cartes : Google 3D, Nearmap 3D ou Aucune.

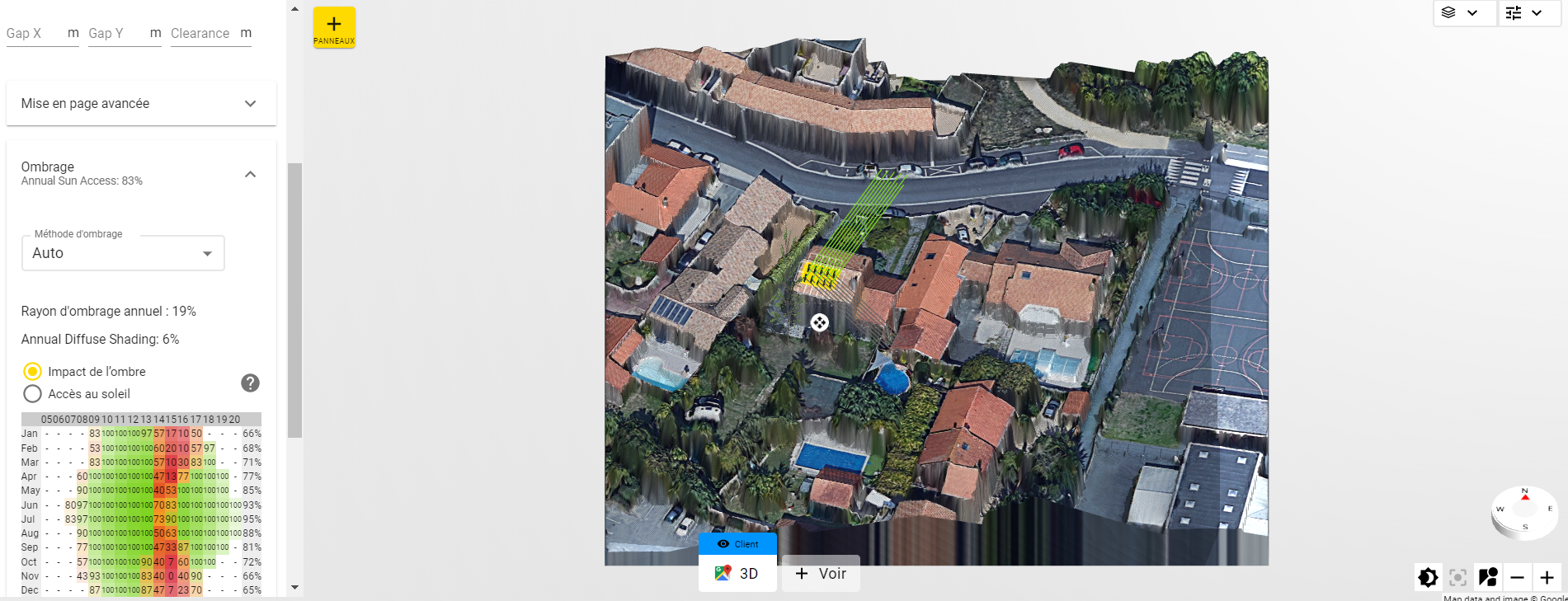

Pour gérer l'ombrage par l'horizon, vous pouvez cliquer sur n'importe quel groupe de panneaux particulier (il impactera tous les groupes de panneaux de la même manière) puis allez à la section ombrage :

Vous pouvez ensuite cliquer sur le bouton Ombrage par l'horizon ( Remarque : ce bouton ne sera pas disponible si OpenSolar 3D est inactif).

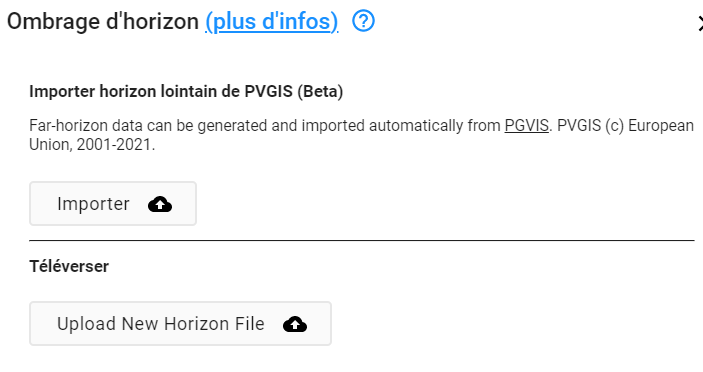

À partir de là, vous pouvez télécharger et gérer des fichiers :

• Cliquez sur l’icône de la corbeille pour supprimer le fichier téléchargé actuellement
• Cliquez sur Télécharger un nouveau fichier Horizon pour télécharger un fichier .hor

Vous pouvez également voir l'ombrage par l'horizon qui a été téléchargé en zoomant dans Studio :

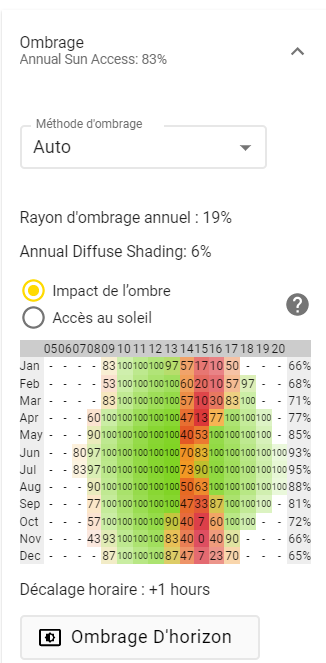

Vous pouvez aussi voir les impacts du fichier d'ombrage par l'horizon en allant à n'importe quel groupe de panneau et en allant à la section ombrage :

Comment formater le fichier d'ombrage par l'horizon ?

Lorsque vous téléchargez un fichier .hor, OpenSolar s'attend à recevoir deux colonnes de valeurs :

• Une pour les valeurs d’azimut
• et une pour les valeurs des angles

Un exemple de fichier horizon qui affiche les valeurs d’azimut de -180 (sud) à 179 (sud) est joint à cet article (en bas). Pour chacune de ces valeurs d'azimut, il est défini une valeur d'angle d'horizon.

Remarque : Vous pouvez également définir l'azimut de 0 (nord) à 359 (nord).

Dans l’exemple ci-joint, chacune des valeurs d’azimut est affectée d’une valeur pour l’angle de l’horizon mais il n’est pas nécessaire de le faire. Vous pouvez inclure simplement les paires de valeurs d'azimut et d'horizon qui auront un impact sur l’ensemble photovoltaïque. Toute autre valeur non définie sera considérée comme nulle.

Vous pouvez également modifier le fichier .hor en l'ouvrant dans un logiciel d’édition de texte et en le réenregistrant.
