Conception de systèmes commerciaux sur OpenSolar

La Taille d’une conception en 3D est limitée à 500 kW

Pour un système conçu en 3D, OpenSolar procède à une simulation de traçage de rayon pour chaque module de conception du système. OpenSolar simule également séparément chaque onduleur et les performances MPPT sur la base de la configuration de la mise en série des rangées de panneaux assignés à chaque onduleur. Cela apporte une granularité supplémentaire par rapport au logiciel de modélisation solaire classique. Cependant, cela signifie qu'il est plus lourd sur le plan informatique ce qui introduit des limites en termes de taille de conception. Nous recommandons à nos utilisateurs des conceptions inférieures à 500 kW pour les conceptions 3D.

Il est techniquement possible de réaliser des conceptions de plus de 500 kW en utilisant la 3D sur OpenSolar, mais l'utilisateur peut alors rencontrer des difficultés liées à la lenteur de la simulation et à des erreurs de calcul et d'enregistrement des résultats.

Pour les projets de plus de 500 kW - 1 mégawatt, nous recommandons fortement la conception en 2D car elle requiert des calculs beaucoup moins lourds.

Conception de systèmes de plus de 500 kW

Les utilisateurs d'OpenSolar ont pu concevoir des systèmes allant jusqu’à 5 MW. C’est possible si l’on réduit la complexité de la simulation comme suit :

1. Limiter le nombre d'options de conception de système à 2.
2. Limiter le nombre d'options de paiement sur toutes les conceptions de système à 6. Cela peut être calculé en additionnant le nombre d'options de paiement proposées dans chaque option de conception de système.

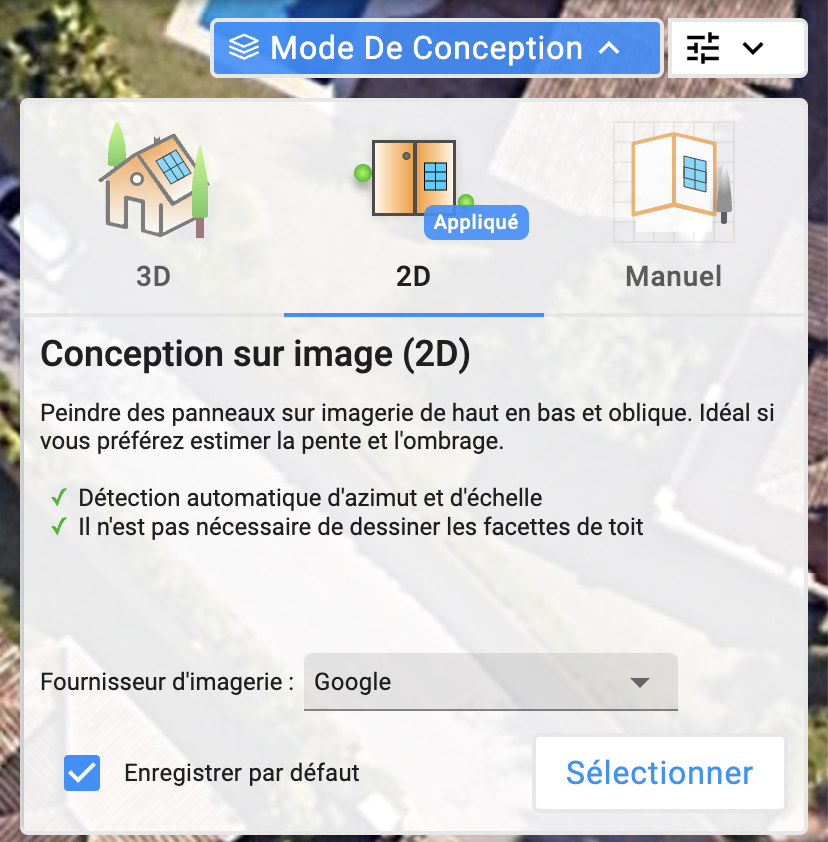

3. Utilisation de conception 2D - dans une conception 2D, on ne fait pas des simulations de traçage de rayon.

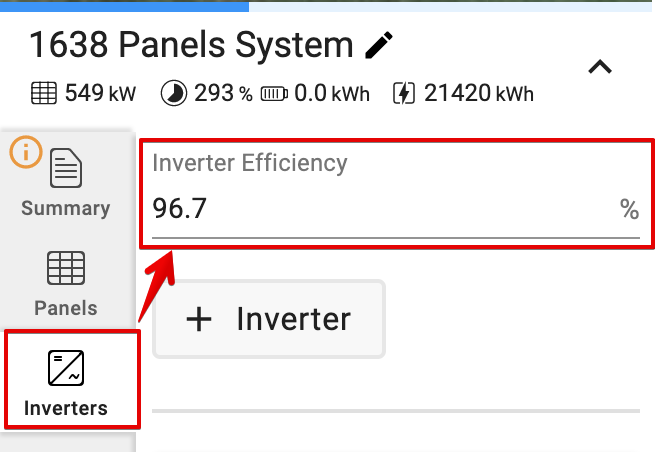

4. Ne pas demander d’onduleurs en série et spécifier simplement l’efficacité de l’onduleur - Ainsi, OpenSolar n’a plus besoin de simuler les onduleurs multiples et les MPPT qui s’appliquent à une conception de système importante. Remarque : cela ne s’applique pas si le système utilise des micro-onduleurs, et nous devons continuer à ajouter un micro-onduleur si nécessaire. Par défaut, tous les panneaux non montés en série seront considérés comme utilisant un micro-onduleur.

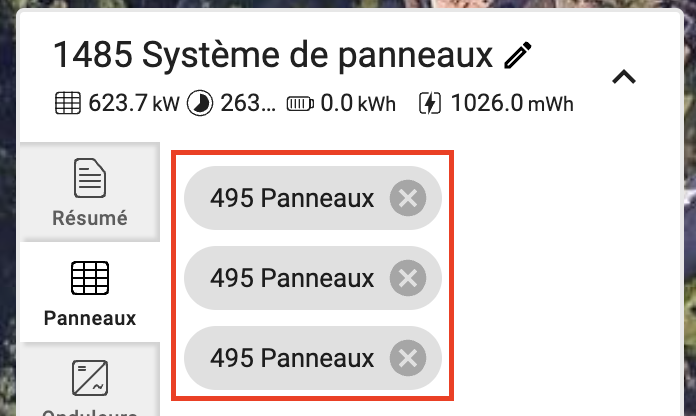

5. Réduire le nombre de Groupes de panneaux dans une conception de système lorsque votre conception le permet.

Conseils pour accélérer vos conceptions commerciales

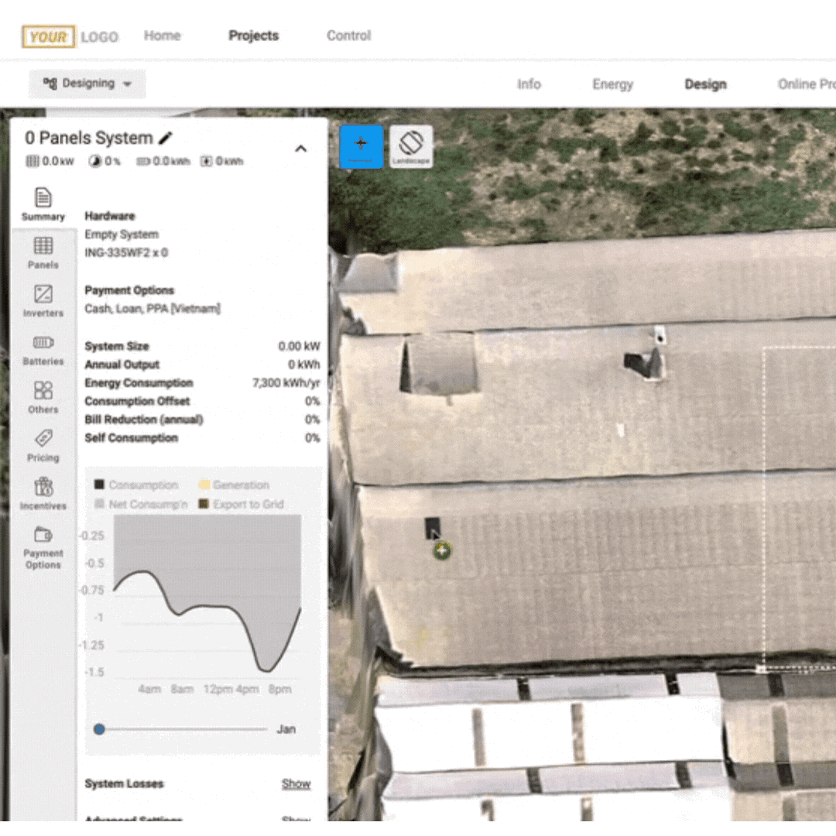

1. Utilisez « Remplir Rectangle » pour créer rapidement un grand ensemble.

Vous pouvez configurer la longueur et la largeur des panneaux, puis utiliser la fonctionnalité « Remplir le rectangle » pour créer un ensemble rapidement.

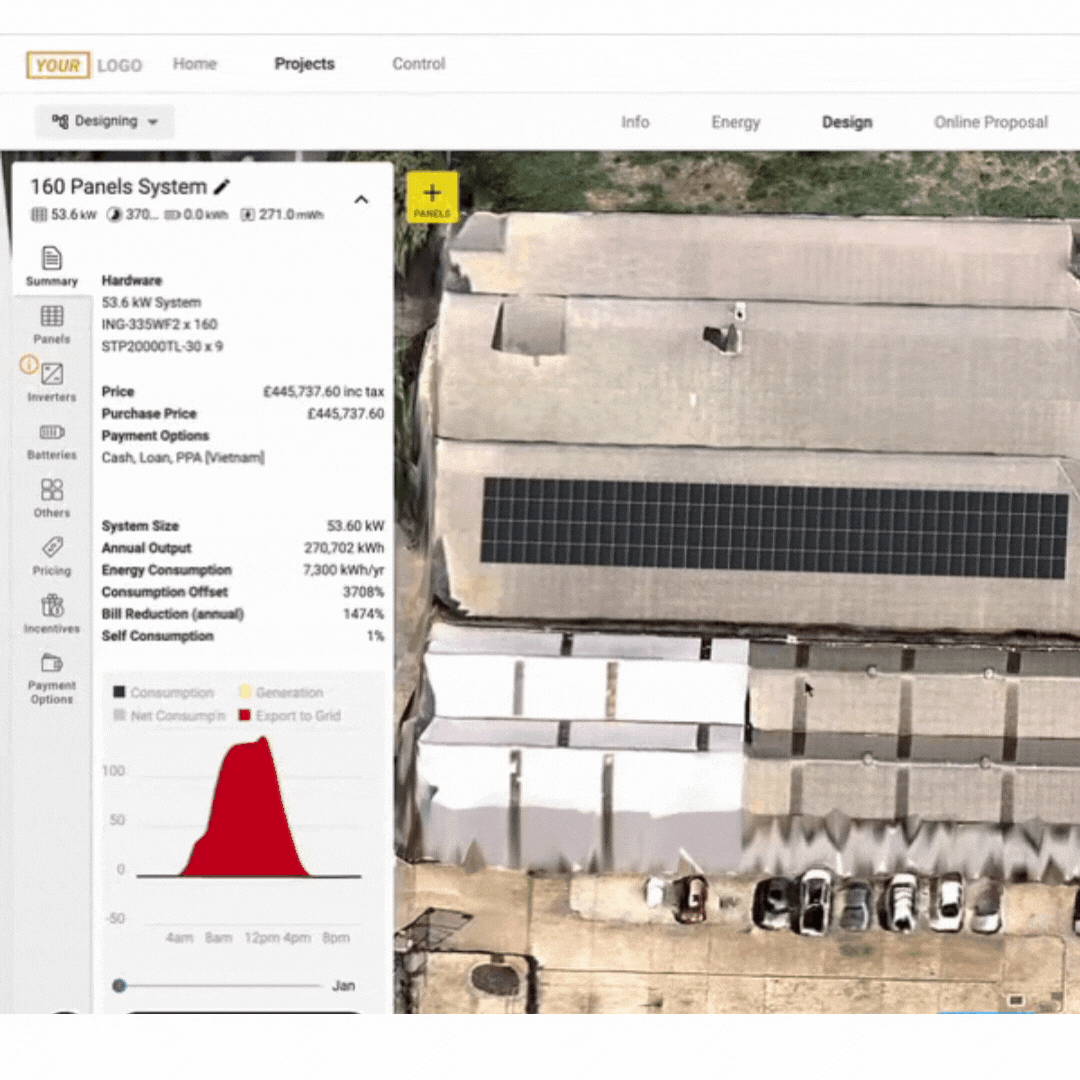

2. Ajouter des intervalles, définir le nombre de panneaux par rangée pour un ensemble (groupe de panneaux), paramétrer l’orientation des panneaux et plus encore ...

Si vous cliquez sur un groupe de panneaux, la barre latérale gauche doit maintenant indiquer les détails et les paramètres du groupe de panneaux que vous pouvez configurer. Cela comprend les éléments suivants :

1. Intervalles Y/X - Définir des intervalles en mètres (m) entre chaque rangée (intervalle Y) et/ou colonne (intervalle X).
2. Dégagement - Régler la distance en mètres (m) entre le module et le toit/sol sur lequel il est placé.
3. Orientation - Que les panneaux soient placés en portrait ou en paysage.
4. Configuration avancée > Élévation automatique - Si elle est activée, l’élévation des panneaux sera réglée automatiquement avec la surface du toit ou du sol sur lequel les modules sont disposés en conception 3D. Si elle est « désactivée », vous pouvez régler manuellement la hauteur du panneau lors de la sélection du groupe de panneaux.
5. Configuration avancée > Modules par rangée - paramétrez le nombre de modules par rangée. La distance entre les rangées est définie à l’aide de l’intervalle Y.
6. Configuration avancée > Décalage - elle décalera chaque rangée de modules de sorte que chaque rangée commence à mi-chemin entre les modules placés au-dessus et ceux placés en-dessous.

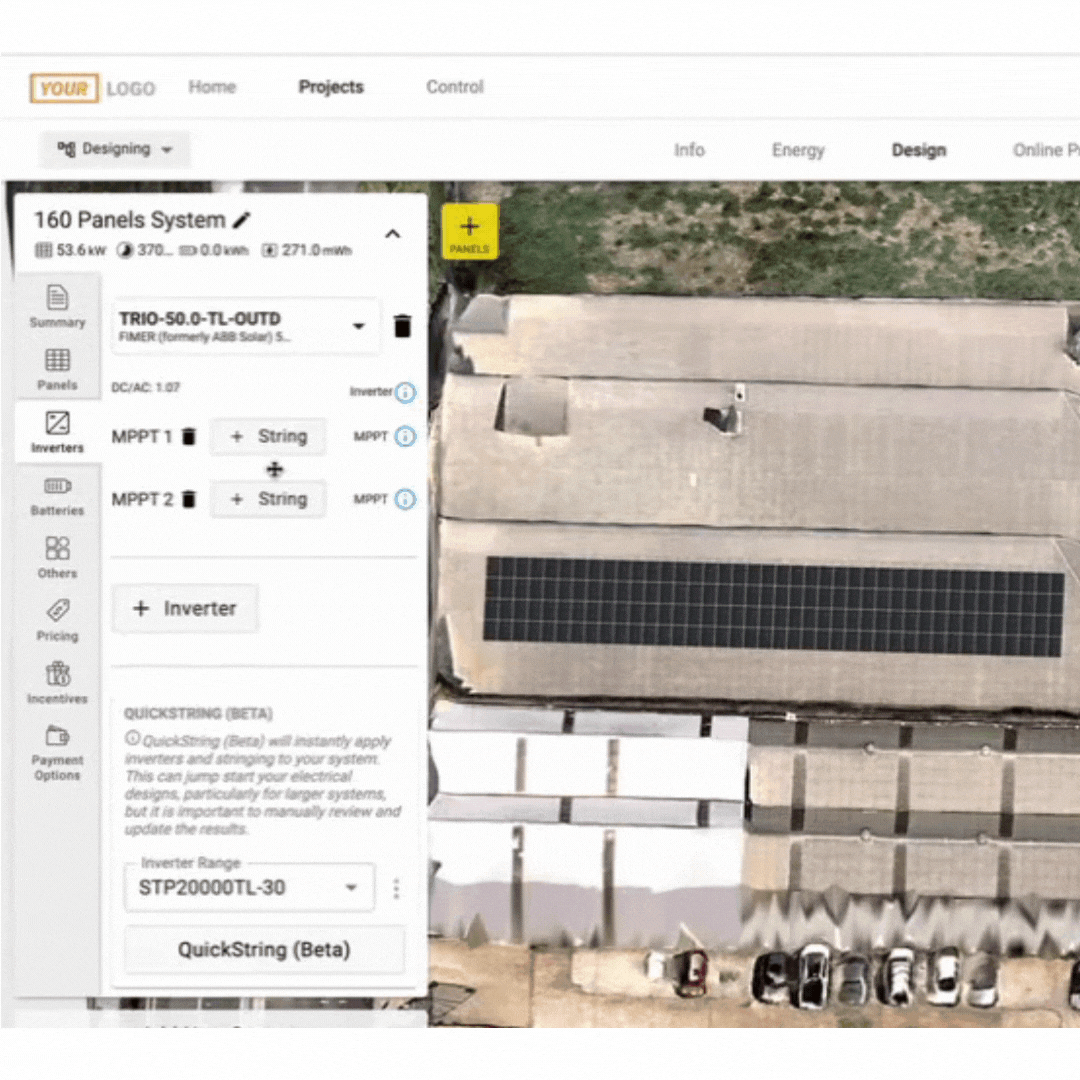

3. Comment mettre en série des modules manuellement et rapidement

Si vous allez relier manuellement des modules à un onduleur, vous pouvez rapidement monter en série une rangée de panneaux en cliquant sur le module de démarrage que vous souhaitez ajouter à la chaîne, puis en cliquant sur le dernier module à relier de la même rangée. Cela mettra tous les modules en série, du premier au dernier, de la rangée sur laquelle vous avez cliqué.

Remarque : cette méthode de montage en série rapide des modules ne fonctionne pas lorsque l’on relie des modules dans le sens colonne. Le montage en série fonctionne UNIQUEMENT lorsqu'il est fait dans le sens rangée.
