Cet article se trouve dans la section Contrôle de la plateforme.

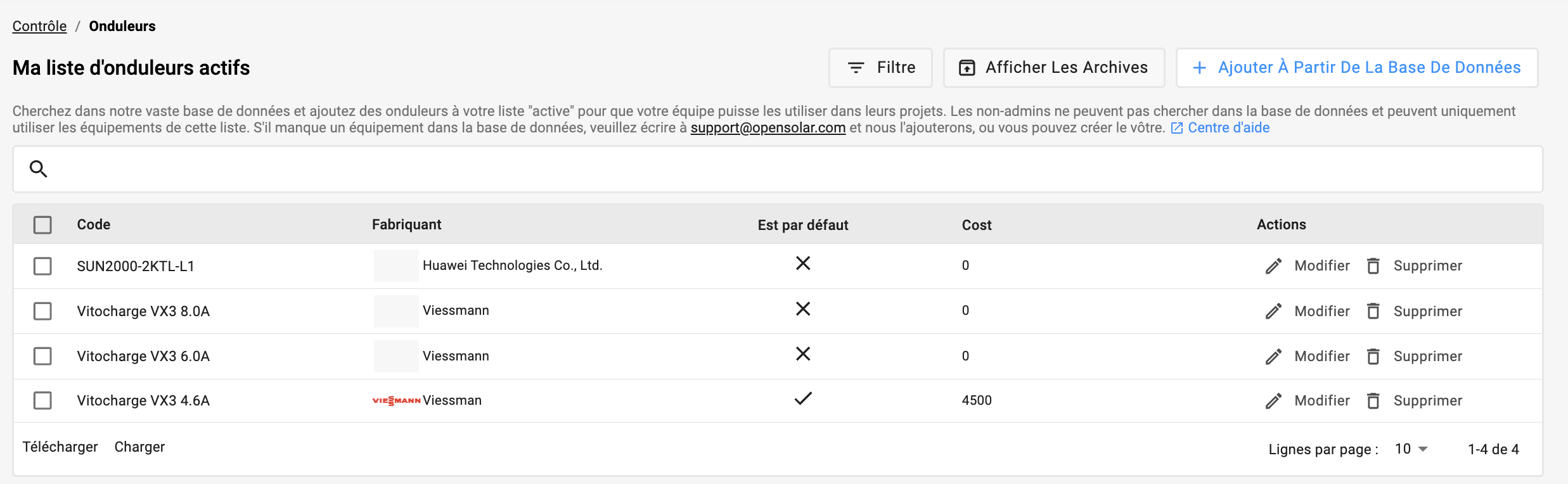

Depuis la section Contrôle de la plateforme OpenSolar, accédez à la liste des onduleurs en sélectionnant Design et matériel > Onduleurs. À partir de là, vous pouvez rechercher un onduleur, modifier les onduleurs existants ou en créer un nouveau.

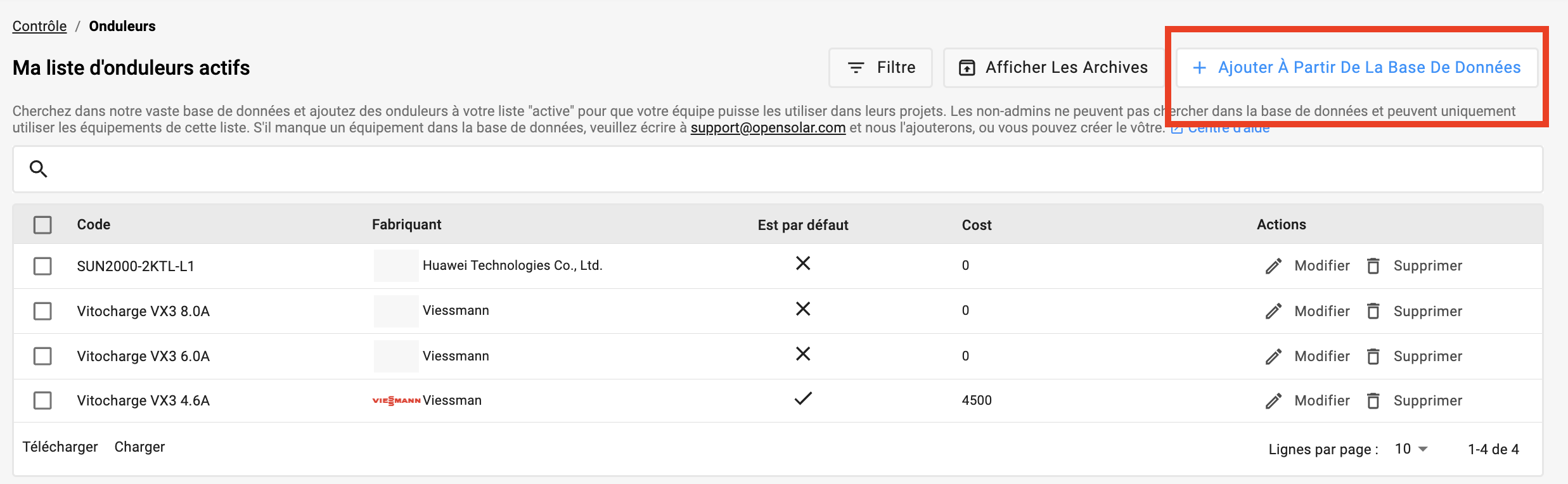

Depuis cette section, vous pouvez rechercher les onduleurs existants dans notre base de données de composants. Pour ce faire, il suffit de cliquer sur + Ajouter à partir de la base de données en haut à droite.

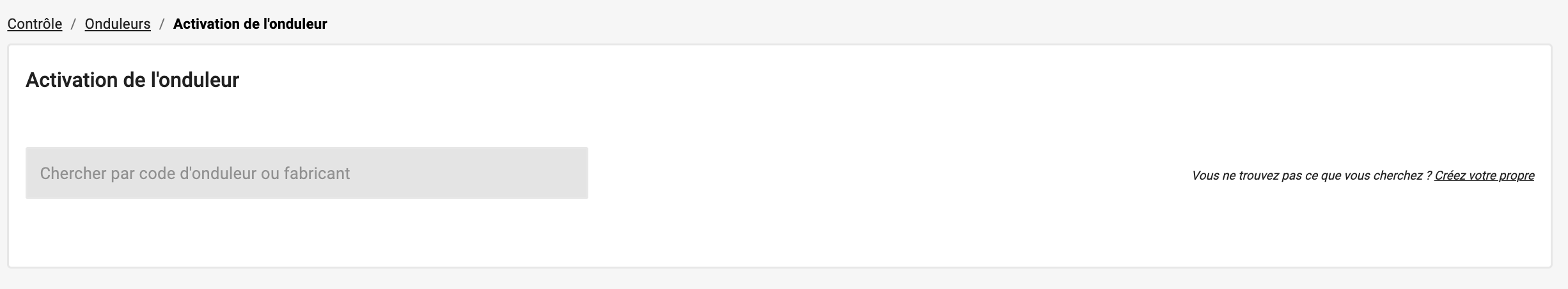

Utilisez ensuite le champ de recherche pour consulter notre base de données d'onduleurs.
Si vous saisissez un nouveau modèle d’onduleur ou un modèle personnalisé qui n'est pas susceptible d'apparaître dans notre base de données, vous avez la possibilité de créer votre propre onduleur en saisissant les spécifications manuellement.

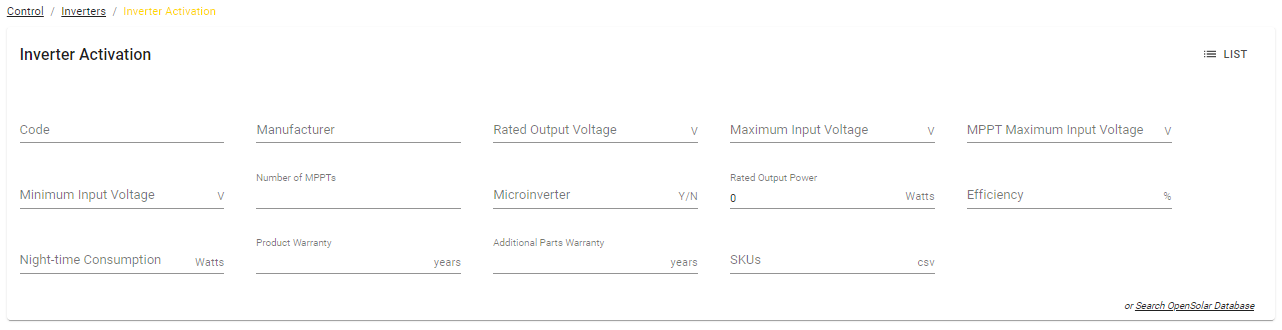

Pour ce faire, cliquez sur l’option Créer votre propre lorsque vous créez l’onduleur, puis saisissez les spécifications dans chacun des champs affichés.
- Code – manière dont le composant apparaîtra dans la liste Studio.
- Fabricant– fabricant du composant.
- Tension de sortie nominale (V) – tension nominale à laquelle l'onduleur peut produire.
- Tension d'entrée maximale (V) – tension max. que l'onduleur peut accepter.
- Tension d'entrée minimale (V) – tension min. que l'onduleur peut accepter.
- Tension MPPT max. (V)– tension d'entrée maximum autorisée par MPPT pour l'onduleur. Toute tension supérieure à cette valeur entraînera des pertes par écrêtage de l'onduleur MPPT.
- Nombre de MPPT – nombre de trackers de point de puissance maximale dont dispose l'onduleur.
- Micro-onduleur (O/N)– indique si l’onduleur est ou non un micro-onduleur.
- Puissance de sortie nominale (Watts)– sortie de l'onduleur à un facteur de puissance de l'unité.
- Rendement (%) – rendement de l’onduleur en pourcentage, à savoir 98,3.
- Prix de revient unitaire – permet de calculer le prix du système si l’option Surcote est sélectionnée.
- Révision de prix par unité (TTC) – ce champ vous permet d’ajouter une révision de prix (TTC) au niveau des systèmes de tarification Prix au Watt et du Prix au Watt par taille.
- Onduleur par défaut – touche de commutation qui définit la gamme d'onduleurs qui sera sélectionnée lors de la montée en série automatique. Par exemple, si vous choisissez une certaine marque d'onduleur par défaut, les onduleurs de cette marque seront sélectionnés lors de la montée en série automatique.
- Garantie produit – garantie produit de l’onduleur.
- Garantie supplémentaire sur les pièces (années) – garantie supplémentaire sur les pièces de l’onduleur en années.
Une fois que vous avez terminé de saisir les informations de votre nouvel onduleur, cliquez sur .
Vous reviendrez alors à la liste des onduleurs dans la section Contrôle. Là, vous pourrez en créer d'autres ou modifier ceux que vous avez déjà créés en cliquant sur .
