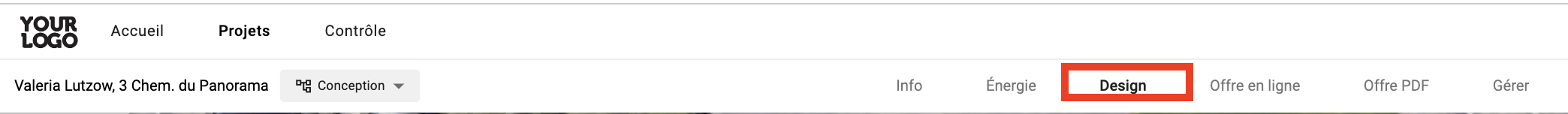

Cet article concerne la Zone Projet > onglet Conception de l’application.
OpenSolar produit un rapport d’ombrage détaillé sur la base des données 3D disponibles dans l’onglet Conception du projet. Ce rapport d’ombrage n’est disponible que lors de la conception en mode 3D avec SAM activé. Veuillez consulter cet article pour savoir comment activer SAM pour les conceptions solaires.
Ce rapport d'ombrage est créé sur la base d'un groupe de panneaux, ce qui signifie que chaque groupe différent de panneaux aura son propre ensemble de calculs d'ombrage.

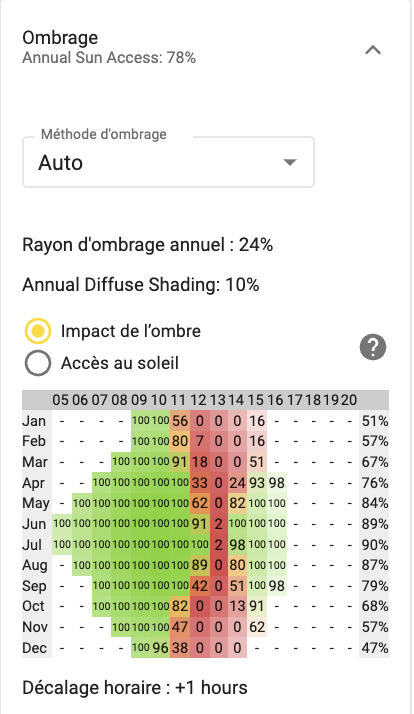

Pour afficher l'analyse d’ombrage, sélectionnez un ensemble de panneaux, qui sera en surbrillance jaune, puis naviguez vers la barre d'outils de gauche et cliquez sur le menu déroulant .
L’analyse d’ombrage produit un chiffre annuel d’ensoleillement (87 % dans l’exemple ci-dessus), des chiffres moyens mensuels (sur la colonne de droite grisée) et des chiffres horaires pour chaque mois de l’année. Le 100 jaune dans le rapport d’ombrage ci-dessus indique que cette heure a été sélectionnée, et que le traçage de rayon pour cette heure particulière peut être visualisé sur l’ensemble de panneaux dans la zone de conception. Pour cet exemple, les rayons seraient tous verts car cette heure implique un ensoleillement total.
Ces chiffres représentent la quantité d'ensoleillement que le groupe de panneaux reçoit pendant la lumière du jour.
100 = Ensoleillement complet
0 = Pas d’ensoleillement

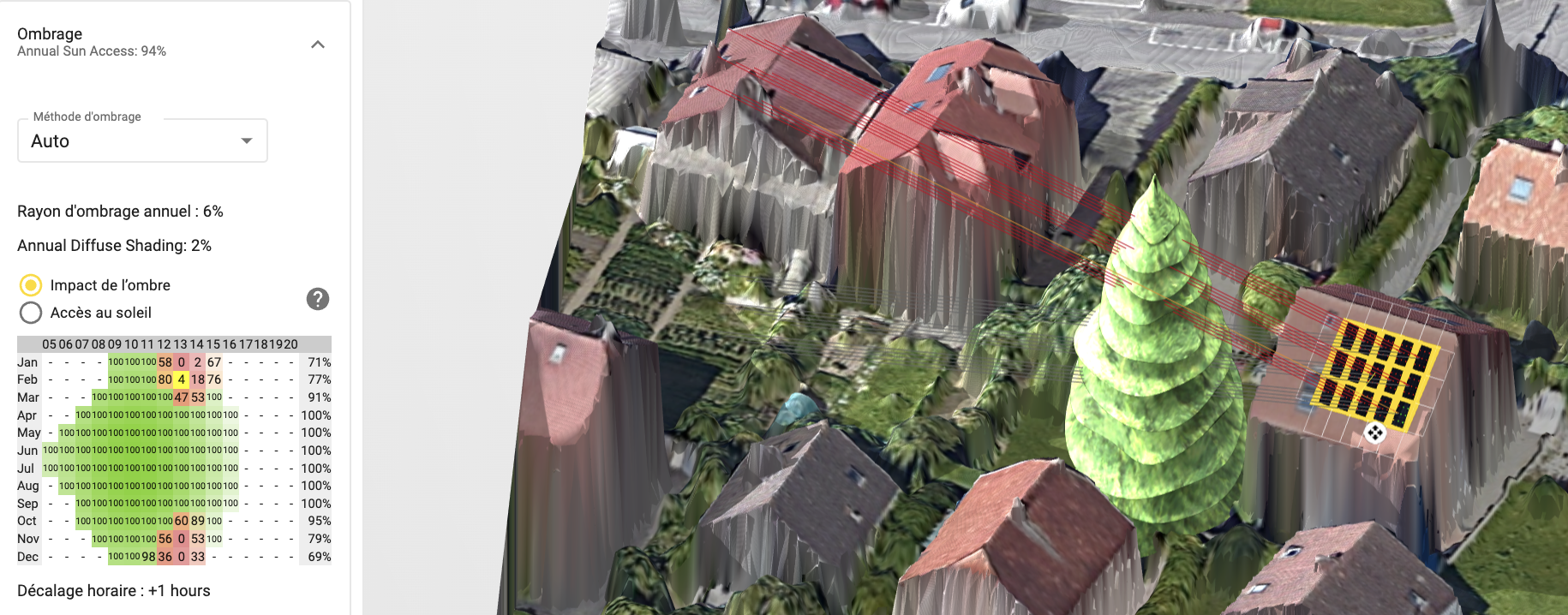

Le traçage de rayon est représenté ci-dessous. Dans cet exemple, la sélection concerne une heure plus ombragée de la journée. Vous remarquerez que l'ombrage apparaît sur le groupe de panneaux lui-même, sous la forme de différents points/rayons colorés sur les panneaux. Voir ci-dessous :
Ici, la sélection concerne une heure de la journée plus fortement ombragée (45 %), et nous pouvons en voir l'effet sur chaque sous-chaîne de panneau grâce au code couleur. Le rouge indique un ombrage direct. Le jaune indique un impact de l’ombrage, mais un ombrage indirect. Le vert indique un ensoleillement complet.
Il y a 6 points par panneau et la couleur de ces points indique si la cellule est ombragée directement ou si elle est impactée par l'ombrage d'une autre cellule de la même sous-chaîne. Un point rouge indique que la cellule est ombragée directement et ne produira pas, un point orange indique qu'elle n'est pas ombragée directement mais ne peut produire car sa performance est entravée par la cellule ombragée. Un point vert indique que la cellule n’est ni ombragée ni impactée par l’ombrage des cellules sur la même sous-chaîne.
L'utilisation du rapport d'ombrage est un excellent moyen d’optimiser la sortie de chaque ensemble de panneau, en concevant le système de sorte qu’il réduise le facteur d'ombrage.
