Créer une conception 3D sans données 3D

Dans OpenSolar, vous pouvez toujours créer un conception 3D sans avoir accès aux données cartographiques 3D.

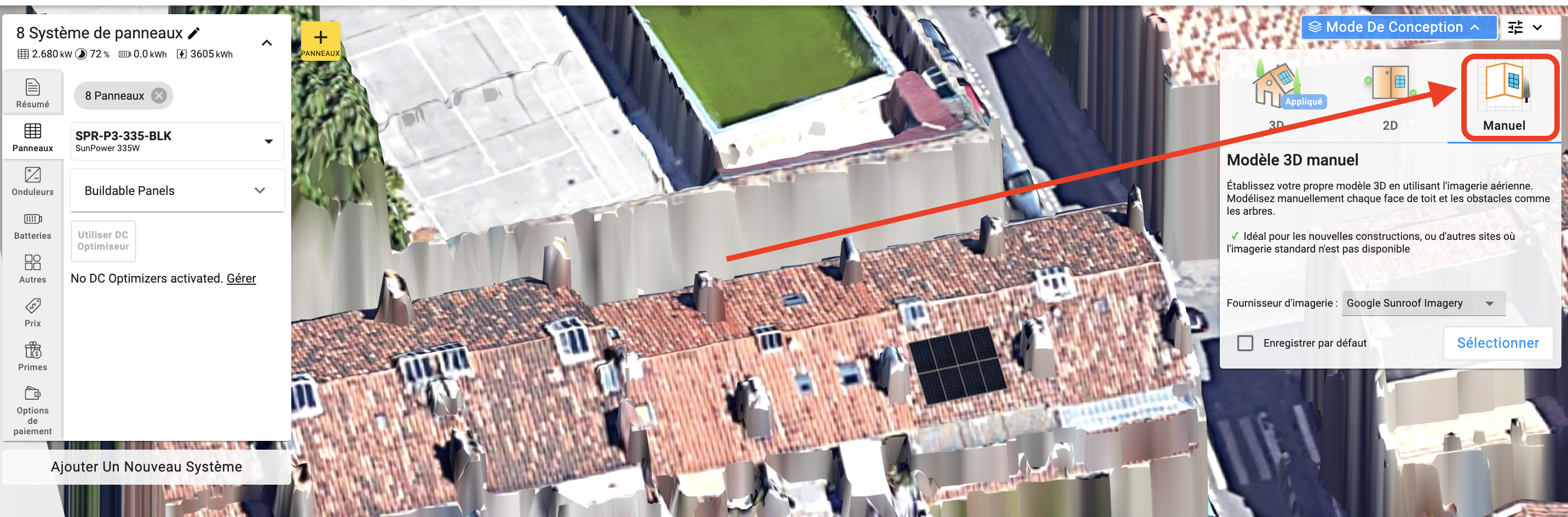

Choisissez d'abord le Mode de conception « manuel » en haut à droite.

Choisissez le fournisseur d’images. Si vous optez pour « Google Sunroof Imagery », vous aurez l'image Google à l'arrière-plan de votre projet 3D, sinon vous pouvez choisir « Pas d’images du sol » pour travailler sur une grille ou importer vos propres photos / images en les faisant glisser et en les plaçant dans la grille de conception.Cela modifiera le type de cartographie qui nécessitera d’être sur « aucun » dans la barre d'outils de gauche.

Vous avez maintenant une grille vierge pour créer une conception 3D où chaque carré de la grille a 10 mètres de long.

Elle sera orientée automatiquement vers le nord, mais vous pouvez la réorienter vers le nord en cliquant sur le N de la boussole placée à droite

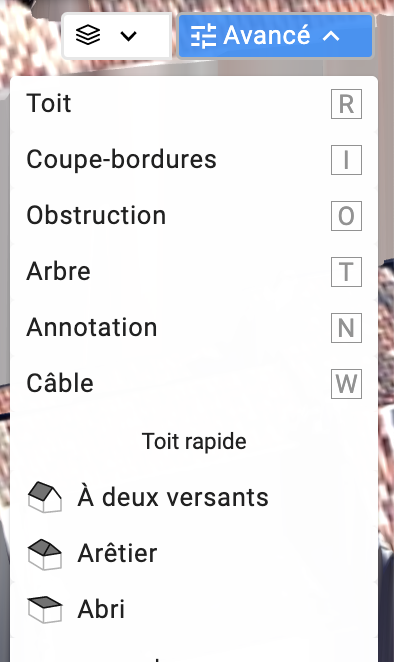

Utilisez les outils de dessin en haut à droite pour dessiner un toit pour la conception de votre installation solaire.

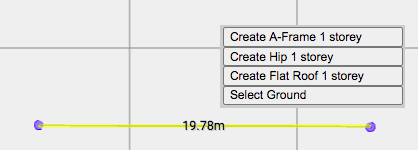

 Vous pouvez tracer une ligne droite qui mesure la longueur du toit, en cliquant sur deux points. Appuyez ensuite sur la touche échap pour arrêter le tracé. Sélectionnez la ligne que vous avez tracée, qui apparaît en jaune, puis cliquez droit au-dessus de cette ligne et sélectionnez le type de toit correspondant à votre conception.

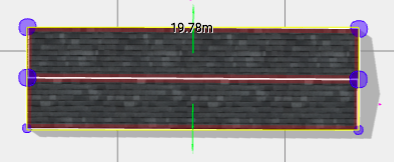

Un toit devrait apparaître pour accueillir votre conception. Vous pouvez ensuite modifier ce toit en sélectionnant les points d'angle violets et en appuyant sur « déplacer horizontalement » sur la barre latérale gauche pour le transformer à vos dimensions exactes.

Vous pouvez également modifier le type de toit et le type de mur sur la barre d'outils gauche lorsque ce modèle est sélectionné.

Cliquez droit et faites glisser pour tourner autour de la carte ou, si vous êtes sur un pavé tactile (mac), faites un clic à deux doigts et faites glisser.

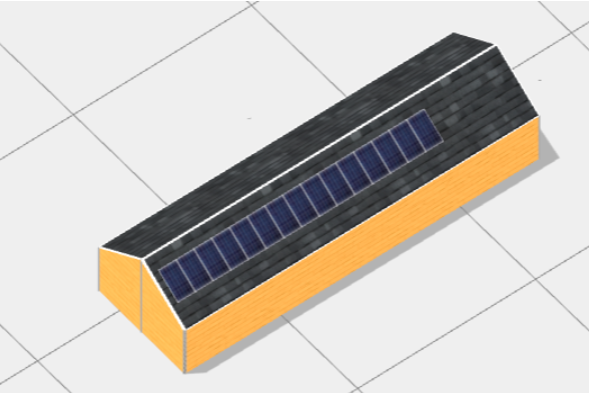

Vous pouvez utiliser la touche solaire normalement pour peindre vos panneaux sur le toit. Les panneaux doivent se clipser automatiquement sur le toit car ils détectent l'azimut et la pente.

Activez OpenSolar 3D en bas de la barre d’outils gauche pour permettre l’analyse de l’ombrage. Une fois que votre installation solaire a été conçue sur le toit, sélectionnez-la de manière à ce qu'un cadre jaune apparaisse autour d'elle, et vous pourrez alors visualiser un rapport d'ombrage détaillé pour ce groupe de panneaux sur la barre latérale gauche. Vous pouvez en savoir plus sur le rapport d’ombrage ici.

Vous pouvez ajouter quelques obstacles pour représenter l’ombrage réel. Pour ce faire, revenez aux outils de dessin et sélectionnez Arbre ou Obstacle. Vous pouvez placer cet objet à l'endroit approprié afin qu’il impacte l'analyse de l'ombrage et la production annuelle du système solaire.

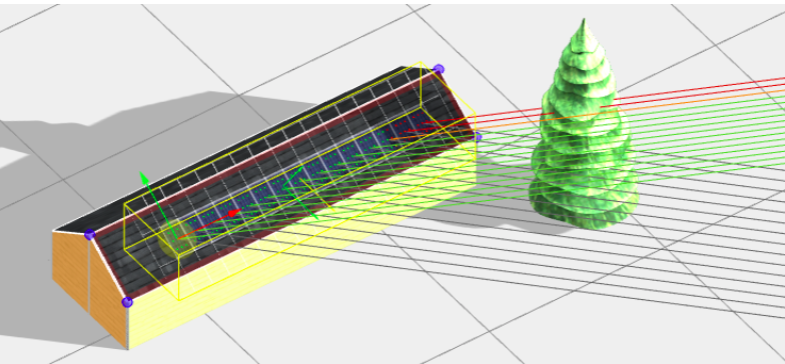

Dans cet exemple, une heure particulière de la journée a été choisie parmi les ombrages signalés, et le traçage de rayon montre l'impact d'un arbre voisin sur cette installation solaire. Vous pouvez appliquer le traçage de rayon chaque heure de la journée pour voir les pertes d'ombrage. Veuillez consulter l’article susmentionné pour en savoir plus sur la manière d’interpréter et d’utiliser ce rapport d’ombrage.
