Utiliser le suivi dans une conception solaire

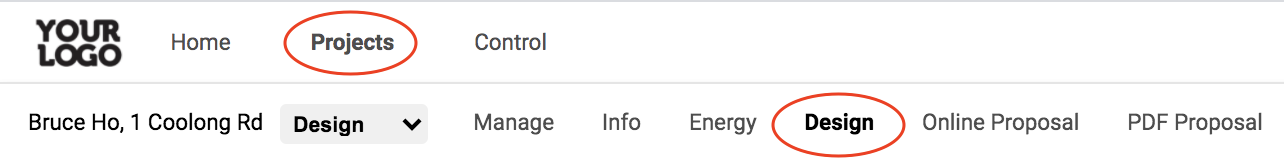

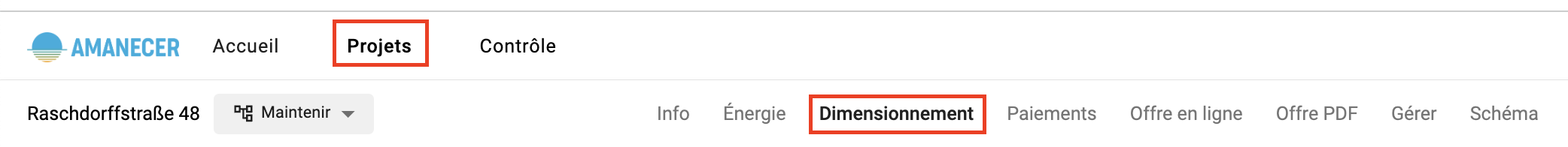

Cet article se trouve dans la section Projets > Conception de l'Application.

Si un projet nécessite un suivi, vous pouvez personnaliser le système de suivi sur OpenSolar. (Pour toute information sur un système de suivi fixe, veuillez consulter cet article).

Après avoir conçu votre panneau solaire dans la page Conception, vous pourrez activer le suivi.

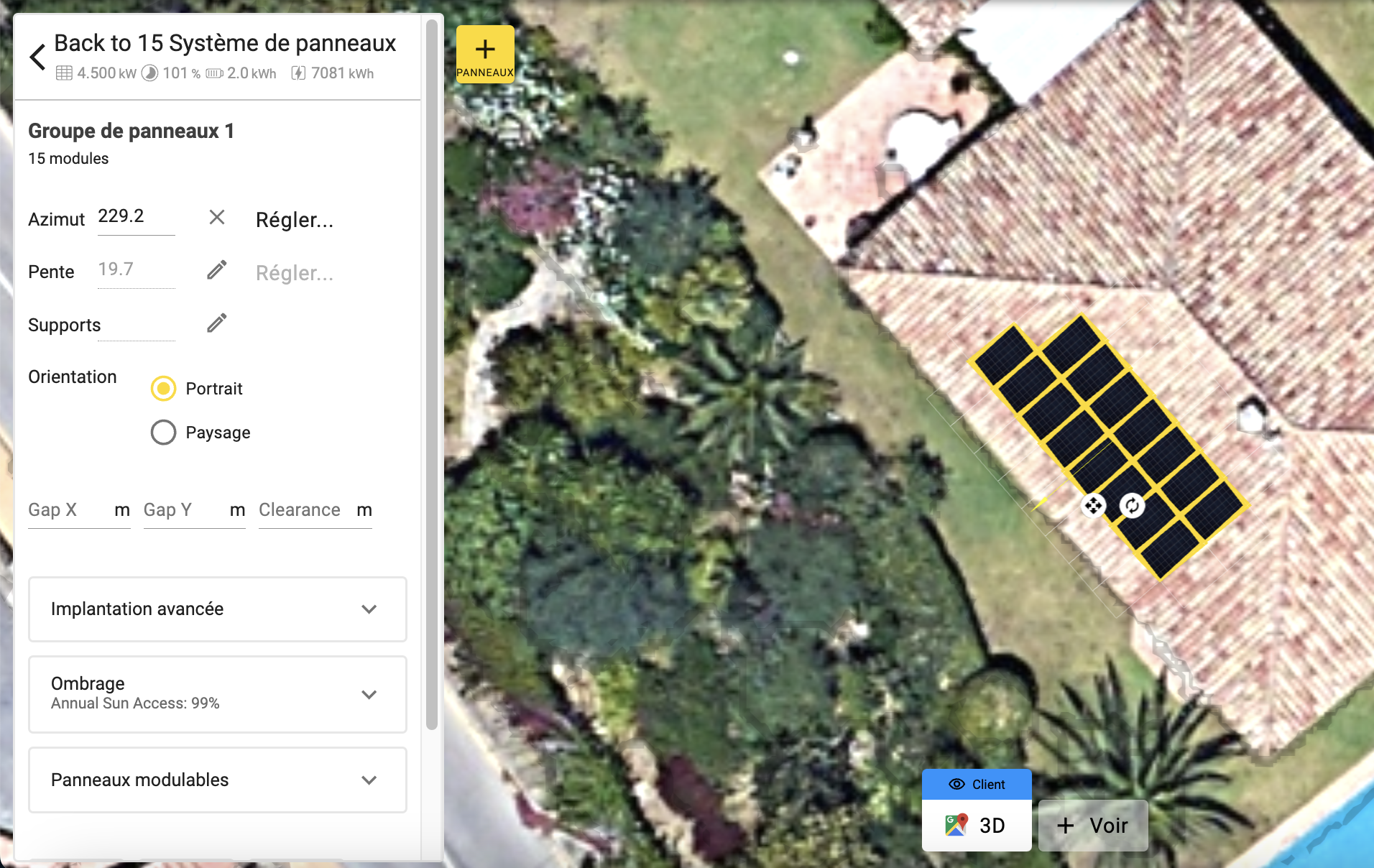

D'abord, assurez-vous que votre ensemble de panneaux solaires est sélectionné en cliquant dessus (une case jaune devrait apparaître autour de l’ensemble).

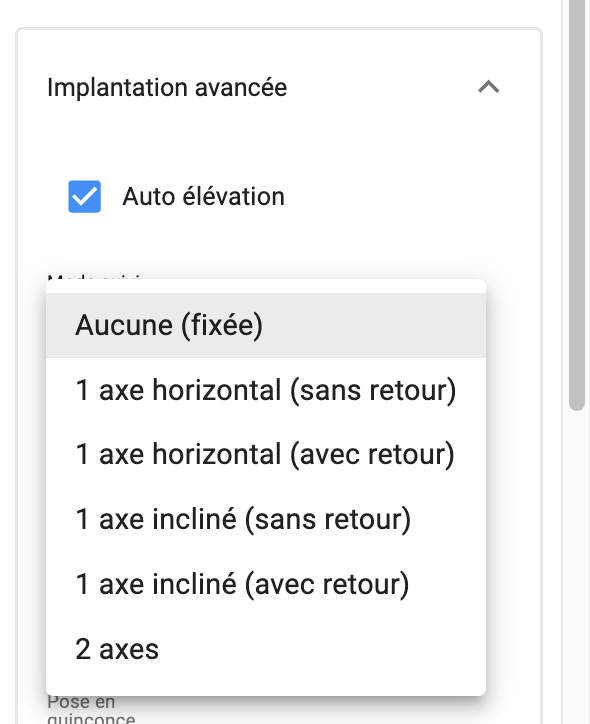

Naviguez ensuite jusqu'à la barre d'outils de gauche, sélectionnez Configuration avancée et choisissez le mode de suivi dans la liste déroulante intitulée « Mode de suivi ».

Vous avez plusieurs options ici. En voici une brève description :

• Aucun (fixe) - Paramètre par défaut qui n'appliquera pas de modification de production spéciale.
• 1 axe horizontal (pas de backtracking ou correction d’ombrage) - Il s'agit du mode de suivi dans lequel les panneaux s'inclinent vers la gauche et la droite autour d'un axe qui va du haut vers le bas du panneau pour suivre le mouvement quotidien du soleil. Ainsi, si un groupe de panneaux est orienté vers le nord ou le sud, le suivi se fera dans les directions est et ouest.
• 1 Axe horizontal (avec backtracking) - C’est la même chose que ci-dessus mais l’algorithme de backtracking de SAM (où les panneaux changent leur inclinaison pour atténuer l’auto-ombrage) est implémenté.
• 1 Axe incliné (pas de backtracking) - Il s'agit du mode de suivi dans lequel les panneaux s'inclinent vers l'avant et vers l'arrière autour d'un axe qui va d'un côté du panneau à l'autre afin de suivre le mouvement saisonnier du soleil.
• 1 Axe incliné (avec backtracking) - C'est la même chose que ci-dessus, mais l'algorithme de SAM pour le de retour (où les panneaux changent leur inclinaison pour atténuer l'autoprotection) est mis en œuvre.
• 2 Axe - Ici, les panneaux peuvent tourner d’est en ouest et du nord au sud pour suivre le mouvement quotidien et saisonnier du soleil.

L’impact du Backtracking

Le backtracking de SAM pour l’algorithme de tracking sur un axe a été développé par NREL pour le SAM. Il concerne la vérification des panneaux de certaines rangées pour savoir s’ils seront ombragés par d’autres panneaux ou pas et les ajuster en conséquence.

Le backtracking doit être utilisé UNIQUEMENT en cas d’auto-ombrage entre les rangées de modules. S'il n'y a pas d'auto-ombrage, le backtracking tente d’atténuer cette perte d'ombrage inexistante de sorte que l'inclinaison est sous-optimale pendant que le backtracking le fait. C'est pourquoi il y a moins de productions d'énergie si le backtracking est activé SANS activation de l'auto-ombrage.

Si vous souhaitez en savoir plus à ce sujet, veuillez voir ici.
