Planos Acotados

OpenSolar le ofrece la posibilidad de crear Planos Acotados para sus proyectos solares.

Los Planos Acotados son un dibujo anotado que muestra las dimensiones de la cubierta y los paneles solares para un proyecto determinado. Es un documento obligatorio para la instalación solar en España, y con frecuencia se inserta en la Memoria Técnica del sistema.

Creación de un Planes Acotados

Para crear su plan de tejado, primero debe tener un diseño completo del sistema. Una parte esencial para generar el plano de cubierta es asegurarse de que ha dibujado la estructura de la cubierta en OpenSolar. Siga estos pasos:

1. Vaya a la página de diseño de un proyecto determinado
2. Dibuje la estructura del tejado utilizando la herramienta "tejado" dentro de los ajustes avanzados.
3. Coloque los paneles en el tejado
4. Marque las obstrucciones necesarias, utilizando la herramienta "obstrucciones" en los ajustes avanzados.
5. Descargue el archivo DXF del sistema en la configuración avanzada.

Una vez descargado el archivo DXF, puede etiquetar las medidas utilizando una herramienta externa gratuita llamada Autodesk Vieiwer.

Haga clic aquí para abrir Autodesk Viewer.

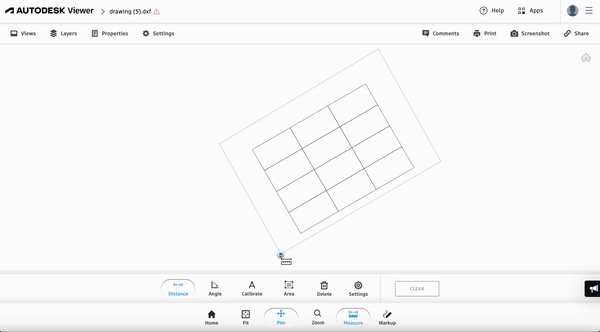

Inicie un nuevo proyecto en Autodesk Viewer y cargue el archivo DXF que acaba de exportar de su diseño OpenSolar. A continuación, puede añadir sus medidas y cambiar la unidad de medida. Una vez completado, puede descargar una copia en PDF haciendo clic en la función "imprimir", o simplemente puede hacer una captura de pantalla del mismo.

Adjuntar los Planos Acotados a la Memoria Técnica

1. En OpenSolar, vaya al proyecto > página de información
2. Haga clic en el botón de carga de archivos en el lado derecho
3. Seleccione el archivo de planos acotados que acaba de terminar en Autodesk vieiwer
4. Asegúrese de utilizar la etiqueta de archivo llamada "Planos Acotados"

Esto incrustará el plano del tejado como archivo adjunto en la parte inferior de su informe de Memoria Técnica.
