🎥 Como obtener Planos Acotados en OpenSolar

Descubre la Nueva Funcionalidad de Planos Acotados en OpenSolar

OpenSolar se complace en anunciar una emocionante adición a su plataforma: la función de Planos Acotados. Esta herramienta, diseñada para simplificar y agilizar el proceso de diseño de proyectos solares, ofrece a nuestros usuarios una forma eficiente y sin complicaciones de obtener planes detallados para sus instalaciones.

Para obtener una guía visual detallada de estos pasos, te invitamos a ver nuestro tutorial en el siguiente video:

A continuación, proporcionamos una breve descripción de los pasos necesarios para aprovechar al máximo esta nueva funcionalidad.

1. Crear una Cuenta en Autodesk Viewer: Antes de comenzar, asegúrate de tener una cuenta gratuita en Autodesk Viewer. Este paso es esencial para acceder a las funciones avanzadas necesarias en el proceso de diseño.

2. Proceso de Diseño en OpenSolar: Dirígete a la página de OpenSolar y navega hasta la sección de proyectos. Selecciona tu proyecto y desplázate a la sección de diseño. Aquí, elige la opción avanzada, selecciona cubierta y dibuja el contorno de tu techo.

3. Descarga del Documento de AutoCAD: Una vez completado el diseño, descarga tu documento de AutoCAD desde la plataforma al final de la sección de avanzada. Este archivo será fundamental para el siguiente paso.

4. Traducción Automática en Autodesk Viewer: Accede a la página de Autodesk Viewer y realiza la traducción automática de tu documento de AutoCAD. Simplemente carga el archivo y deja que el sistema realice la traducción por ti.

5. Medición de Paneles y Distancias: Utiliza la función de medición en el documento traducido. Mide individualmente cada panel y luego la distancia entre el grupo de paneles y el techo. Asegúrate de que las dimensiones estén en metros.

6. Descarga y Fusión: Descarga el documento traducido, dale click a imprimir y guárdalo como un PDF. Regresa a la plataforma de OpenSolar, dirígete a la pestaña de información en tu proyecto y carga el archivo. Desde la sección de archivos del proyecto, descarga tus planes acotados.

7. Integración con Memoria Técnica: Una vez descargados, estos planes acotados pueden fusionarse con la memoria técnica en futuros pasos del proyecto, proporcionando una visión completa y detallada para avanzar con confianza.

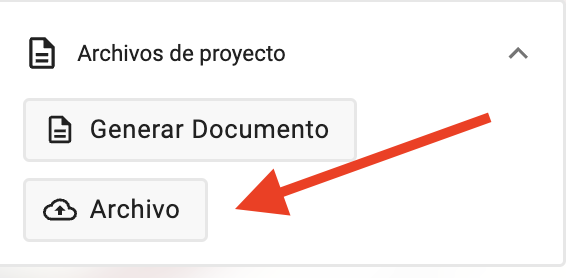

Para integrarlo en Memoria Técnica puedes subir el archivo en Proyecto > Info> Archivo e ingresar el tag Roof Plan / Planes acotados.

Gracias por elegir OpenSolar. ¡Esperamos que disfrutes de esta nueva funcionalidad y que te ayude a alcanzar el éxito en tus proyectos solares!
