Diagramas unifilares (SLD) en OpenSolar

Este artículo le mostrará cómo generar y personalizar SLD's en OpenSolar.

Por favor, tenga en cuenta que los Diagramas Unifilares sólo están disponibles en AU, UK y ESPAÑA.

¿Qué es un esquema unifilar?

Un diagrama unifilar (también conocido como diagrama esquemático) es una representación simplificada de los componentes de un sistema eléctrico y muestra cómo están dispuestos. También puede proporcionar información clave sobre los detalles de la instalación, incluida la tensión y la corriente de los ramales del sistema. Generalmente se utiliza para comunicar a un instalador cómo se conectará el sistema.

¿Cómo se genera un esquema en OpenSolar?

Los Diagramas Unifilares o Diagramas Esquemáticos en OpenSolar toman información del diseño de su proyecto. Necesitará un diseño con los componentes relevantes y el tendido para generar la plantilla completa.

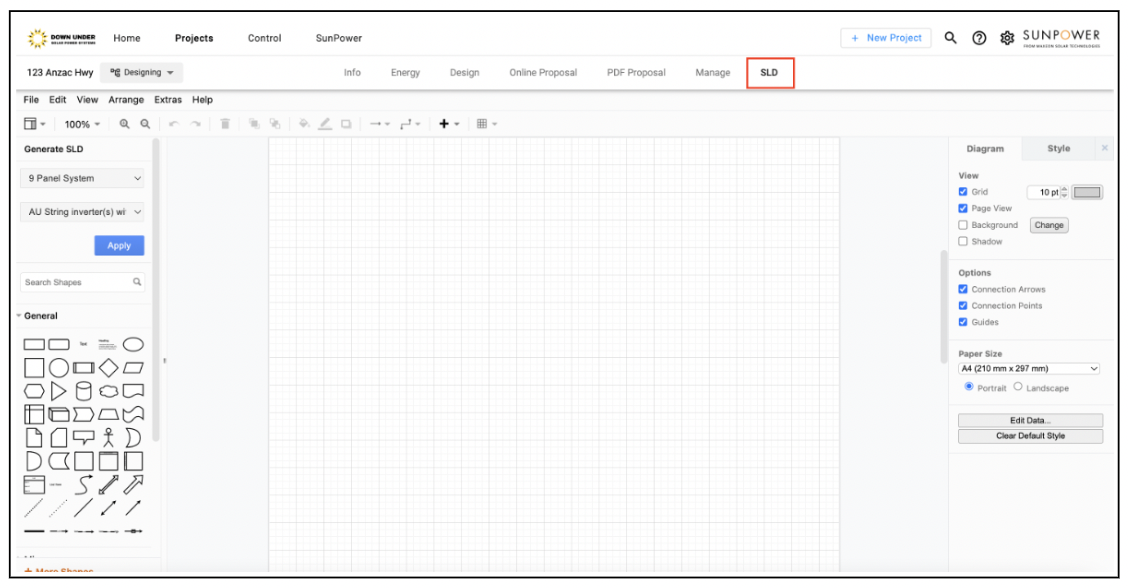

• Una vez que haya completado su diseño, asegúrese de guardar el proyecto. Después de guardar su proyecto puede hacer clic en 'SLD' en la cabecera:

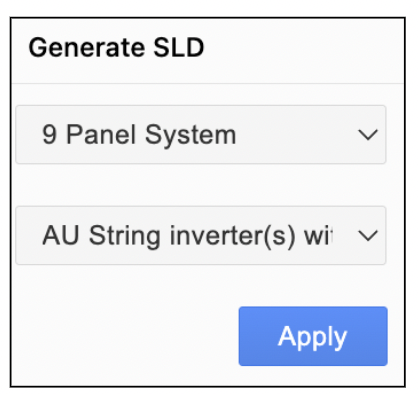

• Seleccione el sistema de paneles en el menú desplegable si tiene varias opciones de sistema.
• La plantilla será por defecto Org país (AU o UK), pero si desea diseñar un proyecto en otro país, puede seleccionar las plantillas disponibles en el segundo menú desplegable.

• Haga clic en "Aplicar" después de seleccionar el sistema de paneles y la plantilla. Esto generará el diagrama para su proyecto según su país.

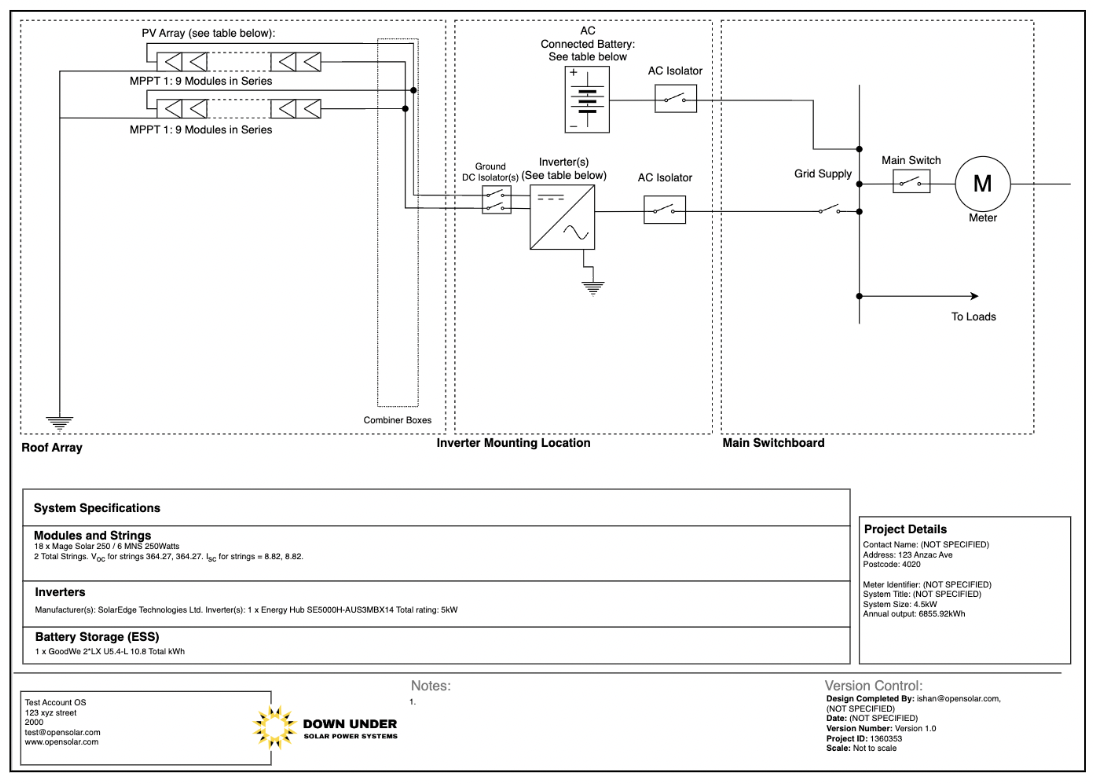

Diagrama unifilar para AU

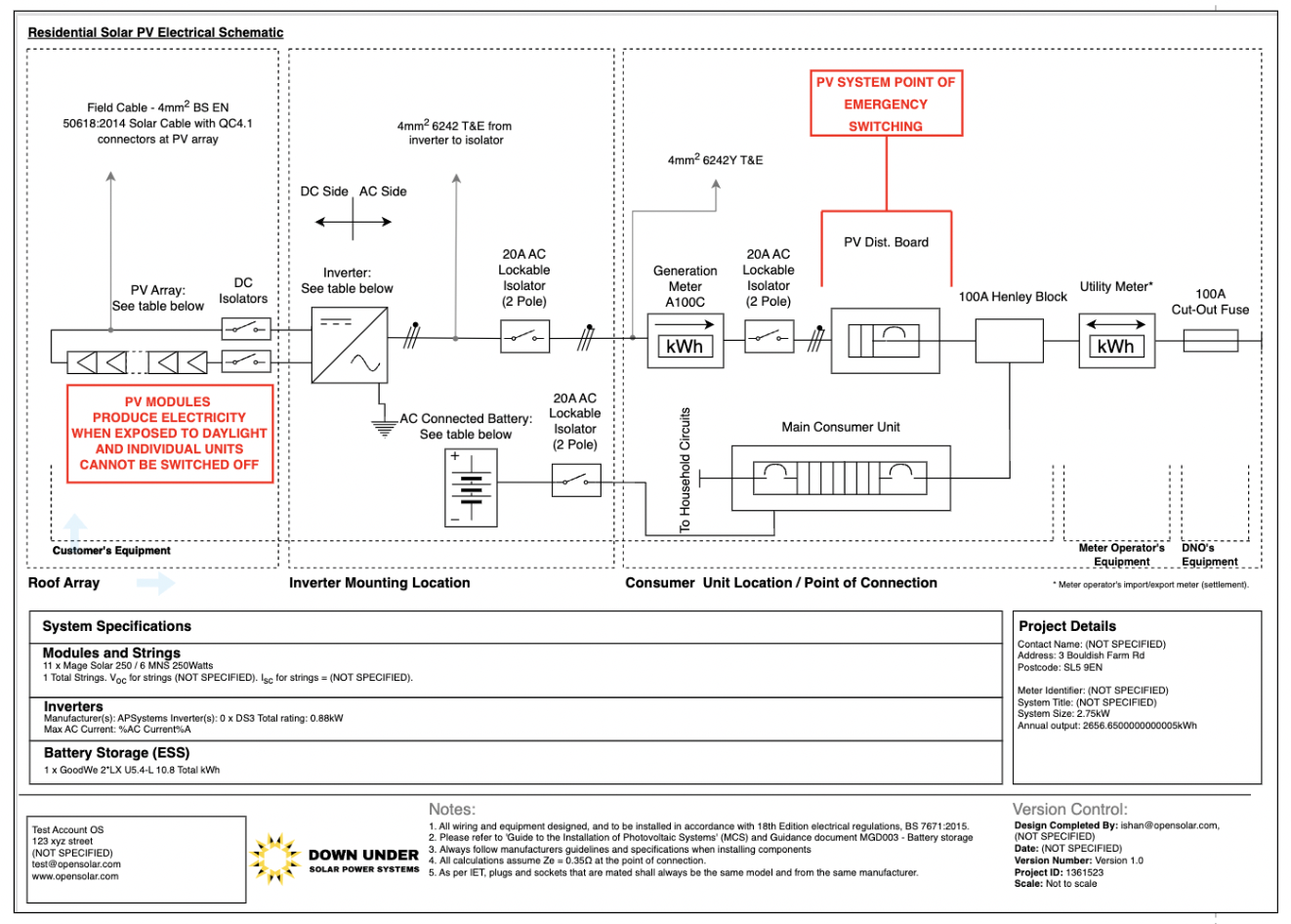

Diagrama esquemático para UK

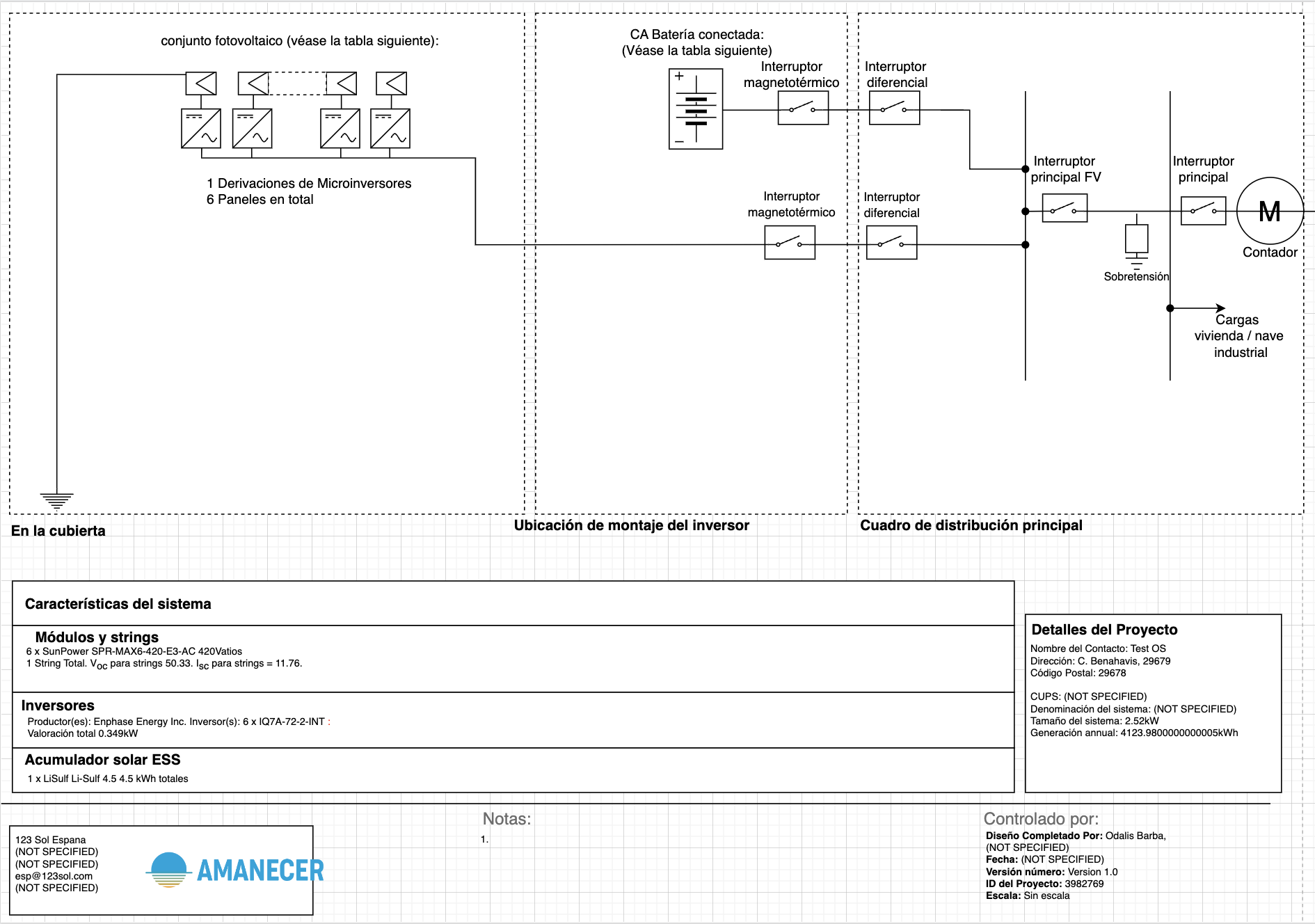

Diagrama esquemático para ES

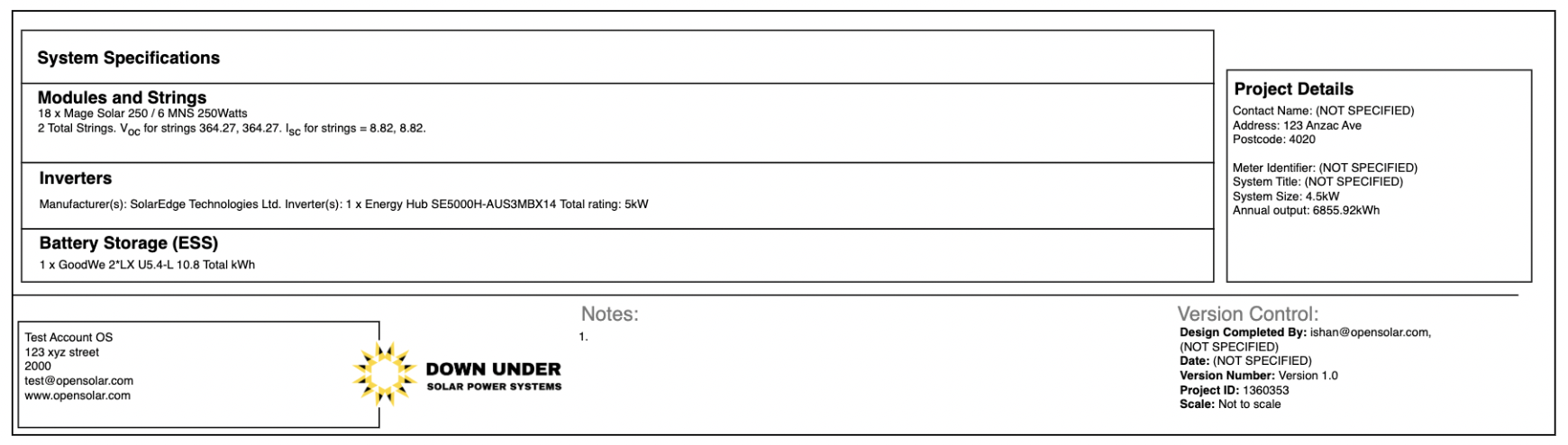

Las especificaciones del sistema de la plantilla se rellenan automáticamente según su diseño. Incluye detalles de:

• Módulos y cadenas
• Inversores
• Baterías
• Detalles del proyecto

Nota: La información no introducida en su proyecto aparecerá como "NO ESPECIFICADA" en la plantilla.

¿Cómo se puede editar la plantilla?

La plantilla generada es editable. Puede añadir/eliminar/copiar formas, líneas, editar textos y detalles según sus necesidades.

Editar objetos

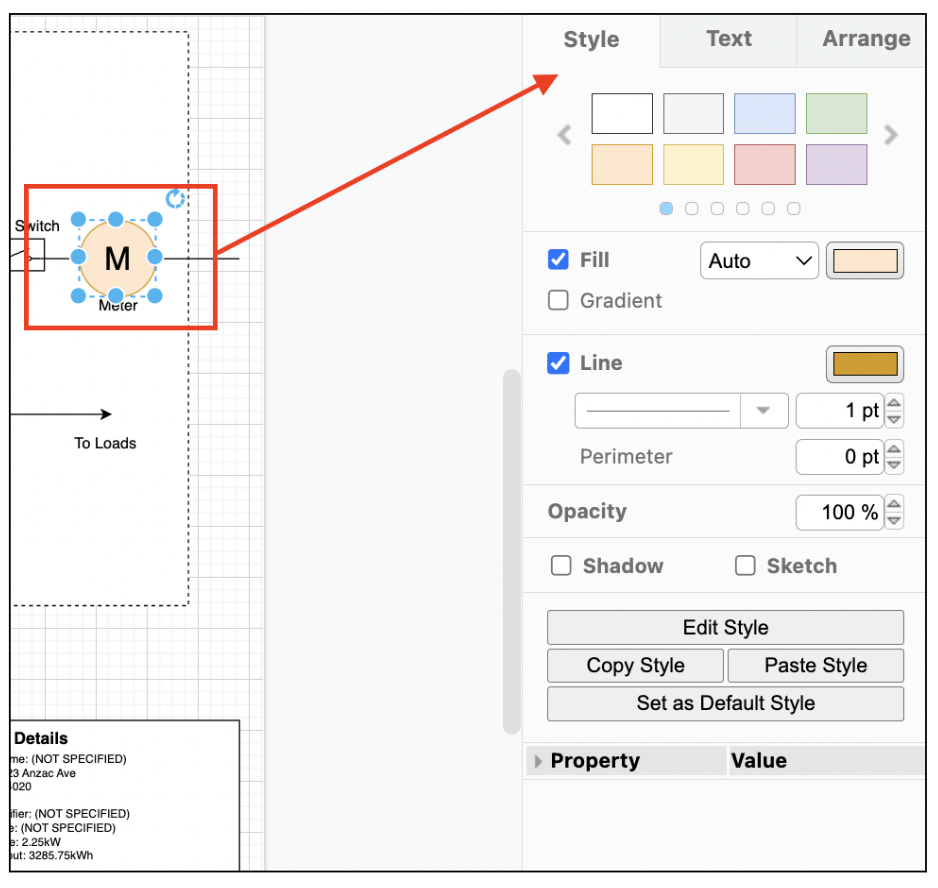

Puede editar formas en el panel de formato de la derecha. Hay varias opciones de formato:

• Cambiar el color.
• Añadir un degradado.
• Cambiar la anchura, el color y el estilo de la línea o eliminarla.
• Cambiar la opacidad.
• Editar el estilo de la forma (Redondeado, Sombra, Cristal, Boceto).

Edición de texto

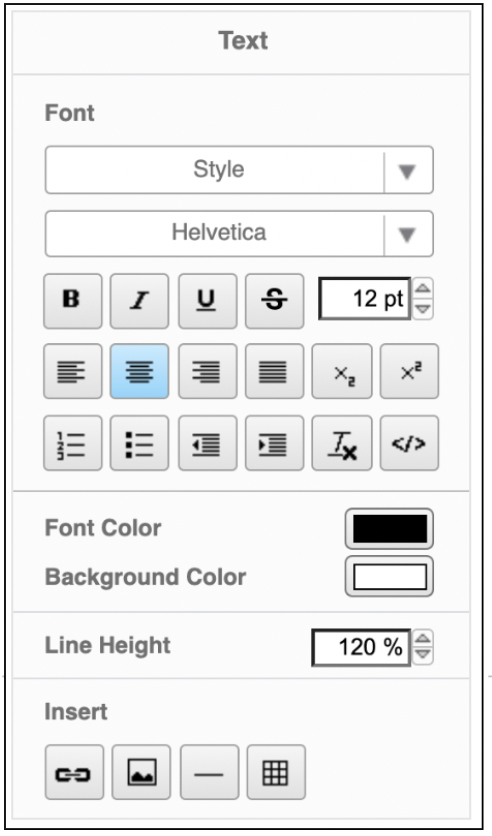

El tamaño, la fuente y el color del texto pueden modificarse en la pestaña Texto del panel Formato. Haz doble clic en el texto para obtener opciones de texto mejoradas en el panel Formato.

Mover o eliminar objetos

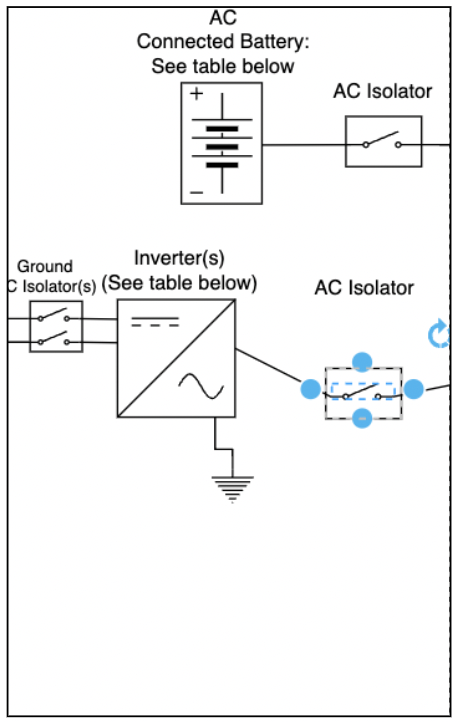

Para mover objetos, primero selecciónelos y luego arrástrelos a su nueva ubicación.

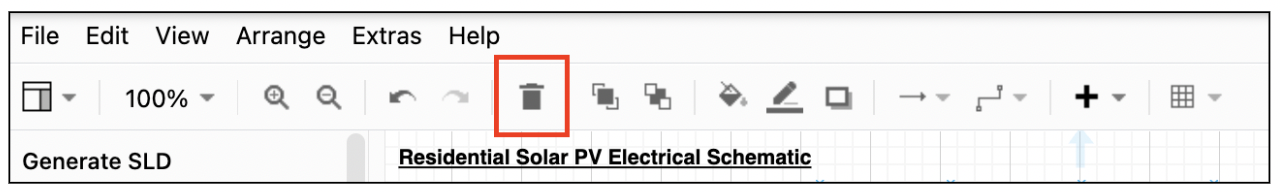

Puede eliminar fácilmente los objetos seleccionados utilizando el icono Eliminar de la barra de herramientas. Esto funciona tanto para uno como para varios objetos seleccionados.

También puede eliminar objetos seleccionándolos, haciendo clic con el botón derecho y seleccionando Eliminar (si desea eliminar la forma con su conector, elija Cortar en su lugar) en el menú, o utilice el método abreviado Ctrl+Supr (Cmd+Supr en Mac).

Si desea copiar un objeto, puede hacerlo yendo a Ver> Capas para seleccionar la capa visible más alta del diagrama.

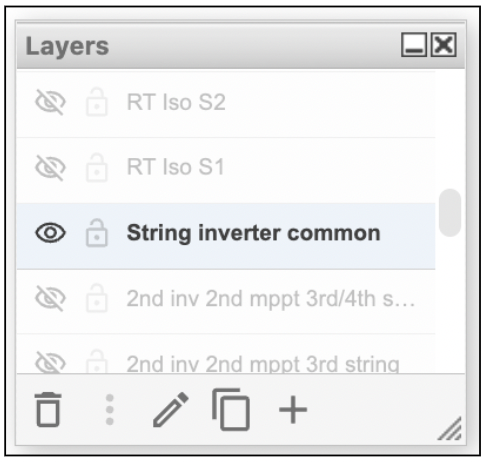

Verá un cuadro emergente llamado "Capas" como éste:

Después de seleccionar la capa visible más alta, tendrá que seleccionar el objeto activado más reciente> Seleccionarlo y entonces podrá copiar el objeto en el diagrama.

¿Cómo guardar su diagrama SLD/Esquemático?

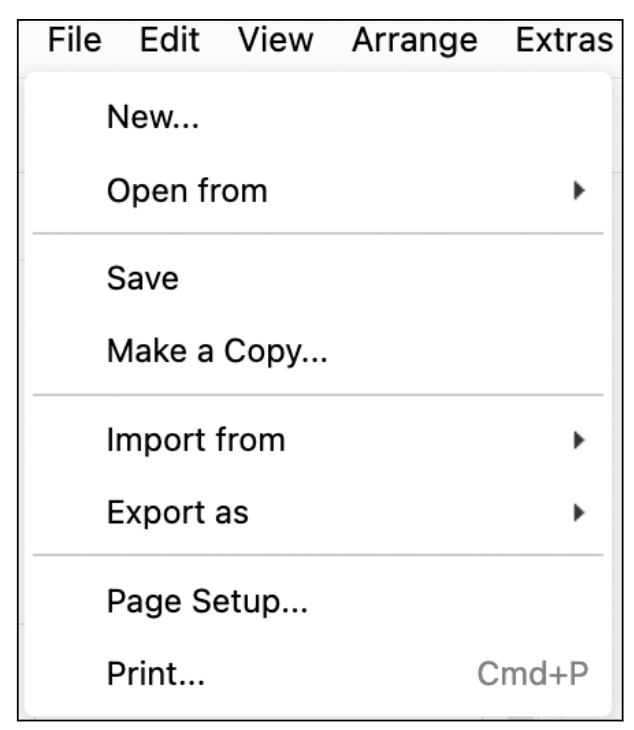

Una vez que haya terminado de editar su SLD/Esquema, puede guardarlo yendo a Archivo> Guardar

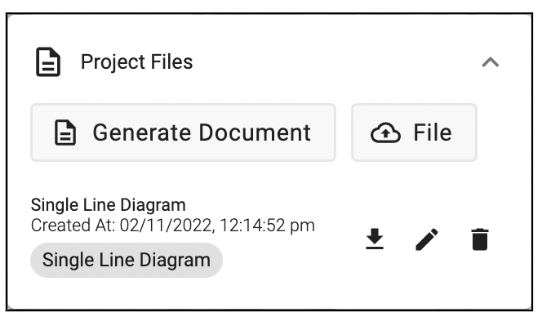

Tras hacer clic en Guardar, se generará el archivo SLD/Esquemas en la sección Información > Archivos de proyecto.

Puede descargar el archivo haciendo clic en el botón de descarga.

Nota: Si realiza algún cambio en su SLD/Esquemas existente, se sustituirá la plantilla antigua y se generará la más reciente en Archivos de proyecto.

¿Cómo puedo añadir SLD/Esquemas a mi plantilla de documento?

Puede hacerlo yendo a Control> Otros> Plantillas de documentos.

Elija la plantilla de documento en la que desea insertar el SLD/Esquema, inserte el marcador de posición "Incrustar diagrama de conexión" en la plantilla de documento y guárdela.

El SLD/Esquema se incluirá en la plantilla de documento cuando genere el documento.

Como siempre, si tiene algún problema, no dude en ponerse en contacto con nosotros en support@opensolar.com para obtener ayuda.
