Con el diseño en 3D en una imagen personalizada, los usuarios de OpenSolar pueden beneficiarse de todas las ventajas de su motor de modelado en 3D, incluso si están utilizando una imagen personalizada. Esto es especialmente útil en situaciones en las que la imagen del proveedor del sistema resulta inadecuada por una u otra razón, puede que por una nueva construcción o una cobertura de la imagen irregular.
Para utilizar la función, vaya al apartado de Diseño del proyecto en cuestión y (1) haga clic en el menú «Modo de Diseño» situado en la esquina superior derecha de la pantalla, (2) haga clic en «Manual», (3) seleccione «Sin imagen» y, finalmente, (4) pulse en «Seleccionar». (Consulte la imagen siguiente).

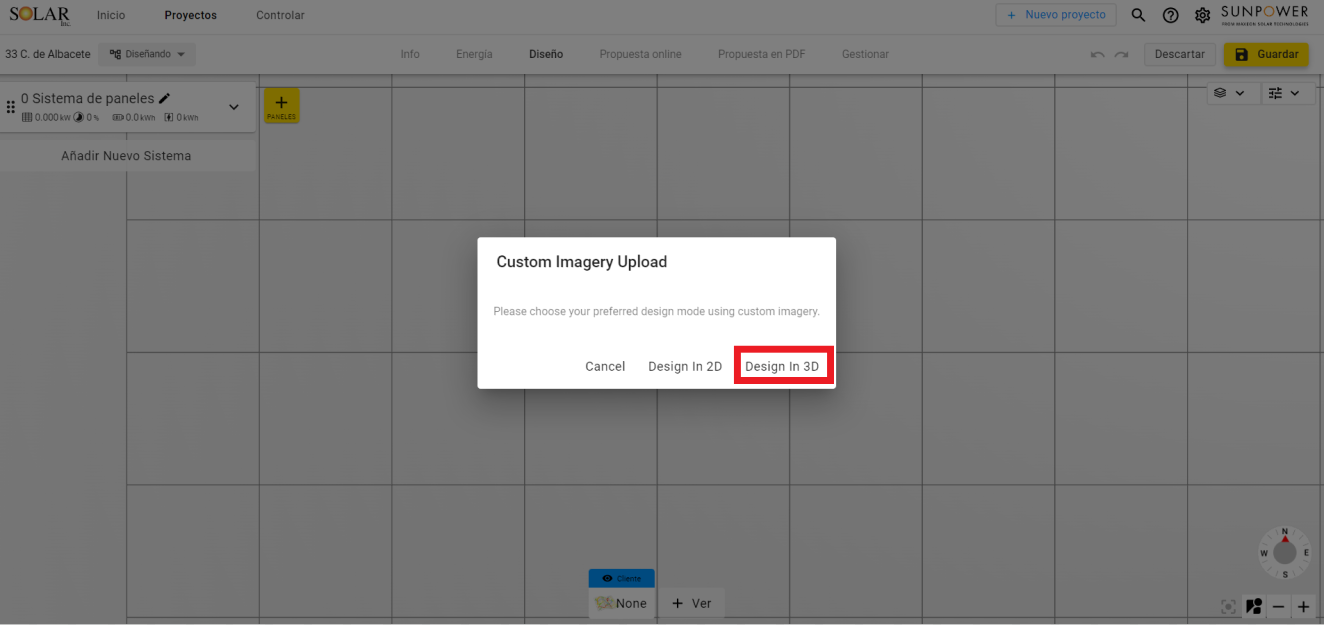

A continuación, arrastre su archivo de imagen y suéltelo en el espacio de Diseño en blanco. Se le pedirá que especifique cómo le gustaría diseñar: elija «Diseño en 3D».
El siguiente paso será especificar el tamaño y la orientación de la imagen. La mayoría de los proveedores de imágenes le indicarán la longitud o la anchura del terreno cubierto por la imagen. Introduzca uno de dichos valores en el menú superior izquierdo. (Si desea editar estos valores más adelante, puede hacer clic con el botón derecho en la imagen y elegir «Seleccionar terreno», lo que hará que este menú vuelva a aparecer).
Estupendo, ya tiene su imagen en un entorno en 3D. Ahora puede seguir adelante y construir una estructura en 3D y añadir las obstrucciones correspondientes, utilizando el menú «Avanzado» en la esquina superior derecha.
Diseño en 3D terminado a partir de una imagen personalizada.
