Diseño de sistemas comerciales en OpenSolar

Dimensión máxima del diseño de 500 kW en 3D

OpenSolar simula la trayectoria de los haces de cada módulo en el diseño del sistema cuando dicho sistema se diseña en 3D. OpenSolar también simula cada inversor y el rendimiento del rastreador de máxima potencia por separado según la configuración del encadenamiento de la matriz que se haya asignado a cada inversor. Esto proporciona una mayor precisión que los tradicionales programas de modelado de energía solar, aunque también requiere una mayor capacidad de cómputo e introduce limitaciones sobre el tamaño de diseño máximo. Recomendamos a nuestros usuarios que diseñen por debajo de 500 kW cuando utilicen el sistema de diseño 3D.

Es técnicamente posible trazar un diseño de más de 500 kW con el sistema 3D de OpenSolar; no obstante, puede ser que disminuya la velocidad de simulación y se produzcan errores al ejecutar los cálculos y guardar los resultados, ya que al abrir diseños de sistemas de más de 500 kW, OpenSolar se ralentiza y pierde capacidad de respuesta.

Diseño de sistemas de más de 500 kW

Los usuarios de OpenSolar pueden diseñar sistemas de hasta 5 MW. Para ello, se debe reducir la complejidad de la simulación de la siguiente manera:

1. Limitar el número de opciones de diseño del sistema.
2. Limitar el número de opciones de pago aplicables.
3. Usar el diseño 2D: en el diseño 2D no se simulan las trayectorias de haces.

1. No usar el encadenamiento de inversores y especificar solo la eficiencia del inversor: esto elimina la necesidad de que OpenSolar simule varios inversores y rastreadores de máxima potencia a utilizar en un sistema de grandes dimensiones. Nota: este método no es aplicable si el sistema utiliza microinversores y tenemos que añadir un microinversor. Por defecto, se asumirá que todos los paneles que están desencadenados usarán un microinversor.
2. Reducir el número de grupos de paneles en el diseño de un sistema si este lo permite.

Consejos para agilizar sus diseños comerciales

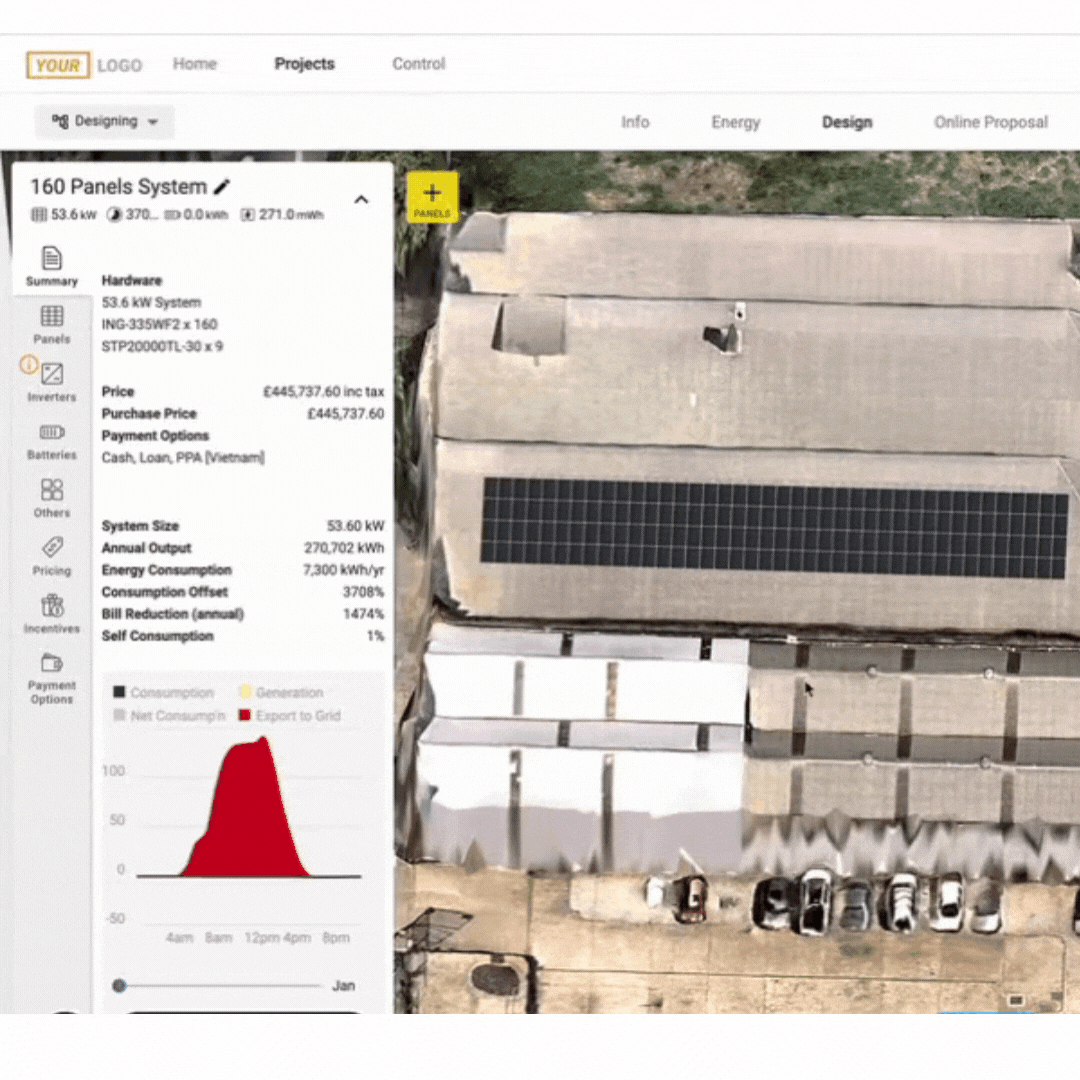

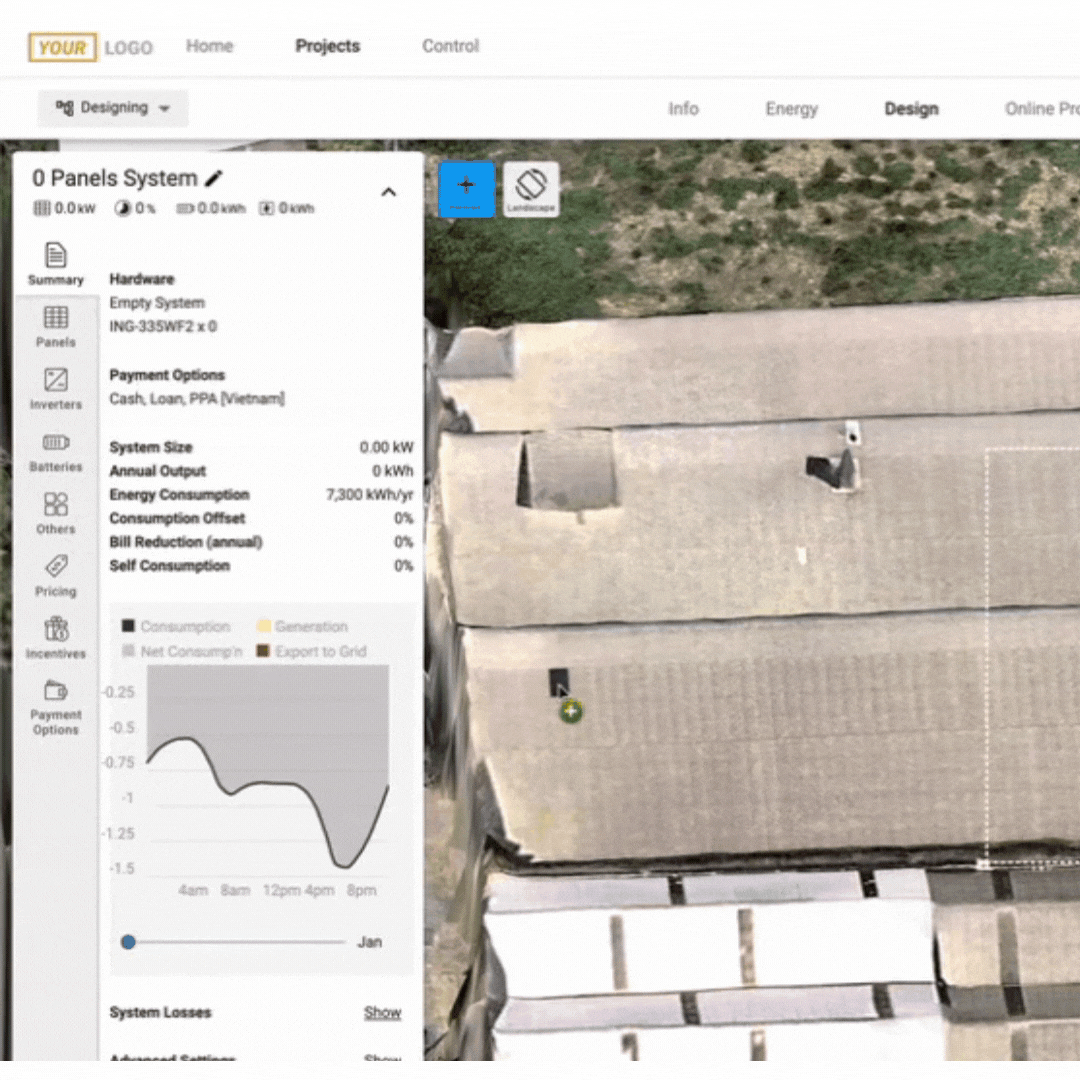

1. Usar «Rellenar rectángulo» para crear una matriz grande de manera rápida.

Puede distribuir la longitud y ancho de los paneles de forma inteligente y luego usar la función «Rellenar rectángulo» para crear una matriz de manera rápida.

2. Añadir espacios, definir el número de paneles por fila de una matriz (grupo de paneles) o establecer la orientación de los paneles, entre otras opciones.

Si hace clic en un grupo de paneles, la barra lateral izquierda mostrará la información de ese grupo y los ajustes que puede configurar. Entre ellos, se incluyen:

1. Espaciado  X/Y: establece el espaciado en metros (m) entre cada fila (espacio Y) y/o columna (espacio X).
2. Separación: establece la distancia en metros (m) entre el módulo y la cubierta o el terreno sobre el que se coloca.
3. Orientación: indica si los paneles están colocados en vertical o en horizontal.
4. Distribución avanzada > Cota automática: si está activada, establecerá automáticamente la cota de los paneles para que queden a nivel de la superficie de la cubierta o el terreno sobre los que se sitúan los paneles en el diseño 3D. Si está desactivada, puede establecer manualmente la altura del panel al seleccionar el grupo de paneles.
5. Distribución avanzada > Módulos por fila: establece el número de módulos por fila La distancia entre las filas se establece usando el espaciado Y.
6. Distribución avanzada > Desfase: esto desfasará cada fila de módulos para que comiencen a mitad de camino entre módulos por encima y por debajo.

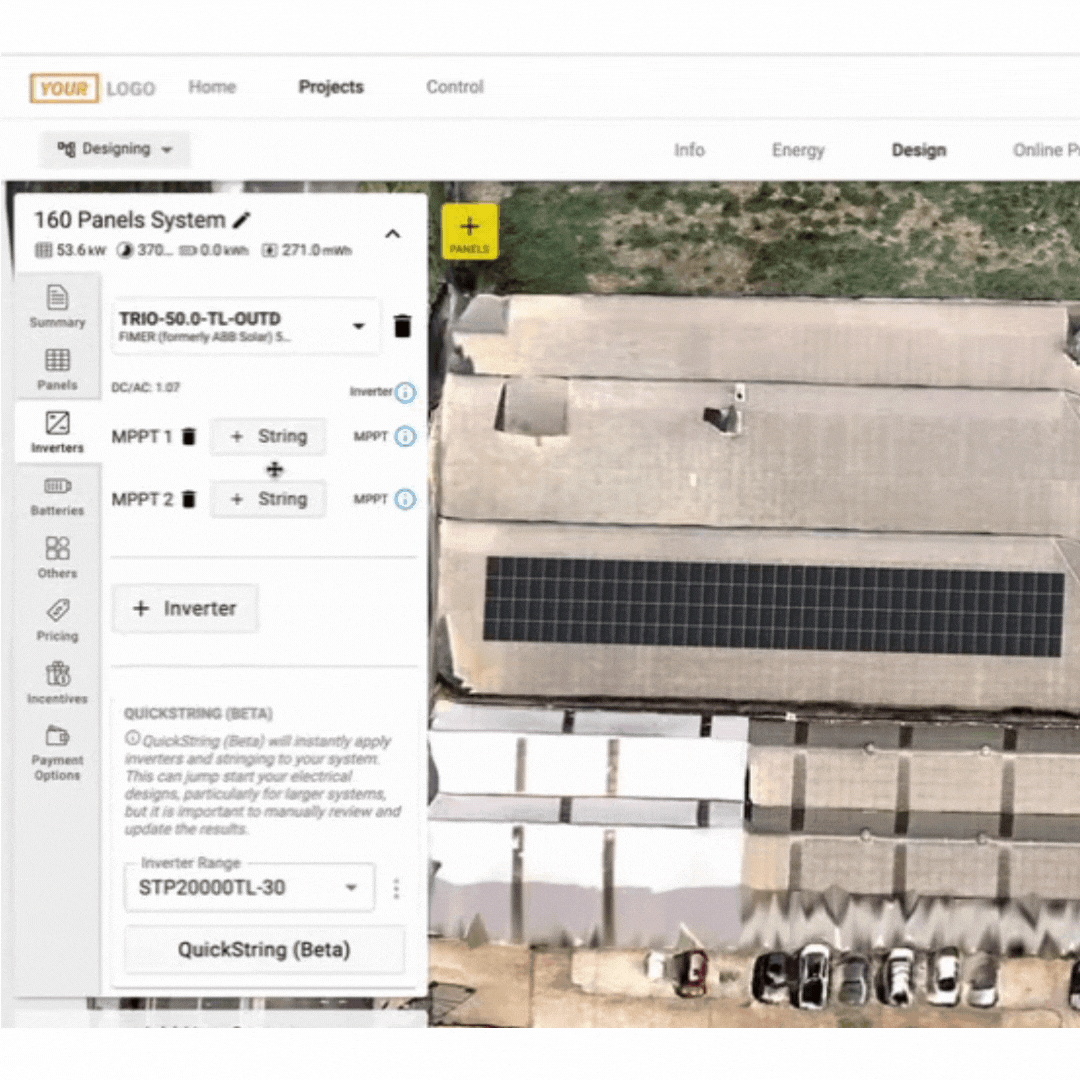

3. Cómo encadenar manualmente los módulos de forma rápida

Si va a encadenar módulos a un inversor manualmente, puede encadenar rápidamente una fila de paneles haciendo clic en el módulo inicial que quiere añadir al encadenamiento y, finalmente, en el último módulo de la misma fila que desea encadenar. Esto le permite encadenar desde el primer módulo hasta el último de la fila sobre la que ha hecho clic.

Nota: este método de encadenamiento rápido de módulos no funciona para encadenar módulos entre columnas. SOLO funciona para encadenar módulos entre filas.
